Блок цилиндров двигателя ЯМЗ 7511.10
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 238Б-1002261 | Крышка шестерен распределения (для запасных частей) | |
| 1 | 1 | 238Б-1002260-Б | Крышка шестерен распределения в сб. |
| 2 | 1 | 236-1002272 | Маслоотражатель |
| 3 | 1 | 201-1005034-Б5 | Манжета в сб. |
| 4 | 1 | 238Б-1002264-Б | Крышка шестерен распределения |
| 5 | 14 | 252136-П29 | Шайба |
| 6 | 2 | 200328-П29 | Болт |
| 7 | 4 | 200827-П29 | Болт |
| 8 | 6 | 252016-П29 | Шайба |
| 9 | 1 | 7511.1001020 | Кронштейн передней опоры |
| 10 | 8 | 200325-П29 | Болт |
| 11 | 2 | 216344-П29 | Шпилька |
| 12 | 1 | 216262-П29 | Шпилька |
| 13 | 1 | 236-1002266-А2 | Прокладка крышки шестерен распределения правая |
| 14 | 1 | 236-1002258-А3 | Прокладка верхней крышки блока |
| 15 | 1 | 236-1002255-Б4 | Крышка блока верхняя в сб. |
| 16 | 1 | 312534-П2 | Шайба |
| 17 | 3 | 250513-П29 | Гайка |
| 18 | 1 | 236-1002283-А | Пркладка с сеткой в сб. |
| 19 | 1 | 236-1002282-Б | Заглушка |
| 20 | 4 | 201499-П29 | Болт |
| 21 | 1 | 7511.1002012 | Блок цилиндров в сб. (для запасных частей), для двигателя с общей головкой цилиндра |
| 1 | 7511.1002012-10 | Блок цилиндров в сб. (для запасных частей) | |
| 22 | 32 | 7511.1003016 | Шпилька крепления головки цилиндра, с общей головкой цилиндра устанавливается 42 шт. |
| 23 | 16 | 7511.1003017 | Шпилька крепления головки цилиндра, с общей головкой цилиндра не устанавливается |
| 24 | 1 | 7511.1002011-Е | Блок цилиндров в сб. |
| 1 | 7511.1002011-Д | Блок цилиндров в сб., для двигателя с общей головкой цилиндра | |
| 25 | 5 | 236-1005180-А | Болт стяжной короткий |
| 26 | 10 | 236-1005181 | Шайба |
| 27 | 1 | 238БМ-1111620 | Трубка отвода масла от топливного насоса |
| 28 | 2 | 310096-П29 | Болт |
| 29 | 4 | 312326-П34 | Шайба |
| 30 | 4 | 200463-П29 | Болт крепления топливного насоса высокого давления |
| 31 | 4 | 312515-П29 | Шайба |
| 32 | 1 | 310219-П29 | Болт-пробка |
| 33 | 1 | 312482-П34 | Шайба |
| 34 | 1 | 236-1002314-Б | Прокладка |
| 35 | 1 | 7511.1002310 | Картер маховика в сб. |
| 1 | 7511.1002311 | Картер маховика в сб. (для запасных частей) | |
| 36 | 1 | 316162-П2 | Пробка |
| 37 | 1 | 240-1002333 | Указатель установки угла опережения впрыскивания топлива |
| 38 | 10 | 310044-П29 | Болт |
| 39 | 10 | 252137-П2 | Шайба |
| 40 | 1 | 7511.1002312 | Картер маховика |
| 41 | 1 | 236-1002333 | Указатель верхней мертвой точки поршня |
| 42 | 1 | 236-1002318 | Крышка люка картера |
| 43 | 13 | 252135-П2 | Шайба |
| 44 | 13 | 201454-П29 | Болт |
| 45 | 1 | 236-1005160-А4 | Манжета в сб. |
| 46 | 1 | 236-1002315 | Маслоотражатель |
| 47 | 5 | 201-1306075-А | Прокладка |
| 48 | 5 | 236-1002404 | Заглушка |
| 49 | 1 | 238Н-1002015-Е | Блок цилиндров |
| 1 | 238Н-1002015-Д | Блок цилиндров | |
| 50 | 5 | 236-1005178-А | Болт стяжной длинный |
| 51 | 1 | 236-1005152-Г | Крышка заднего подшипника коленчатого вала |
| 52 | 3 | 238-1005156 | Крышка промежуточного подшипника коленчатого вала |
| 53 | 10 | 312304-П | Шайба |
| 54 | 10 | 236-1005159 | Болт крепления крышки подшипника |
| 55 | 1 | 236-1005140-В | Крышка переднего подшипника |
| 56 | 1 | 238АК-1002265 | Прокладка крышки шестерен распределения левая |
| 57 | 2 | 252138-П2 | Шайба |
| 58 | 2 | 200822-П29 | Болт |
Головка цилиндров двигателя ЯМЗ 7511.10
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 8 | 7511.1003012 | Головка цилиндра с втулками в сб. |
| 8 | 7511.1003013 | Головка цилиндра в сб. (для запасных частей) | |
| 2 | 8 | 7511.1003108 | Седло впускного клапана |
| 3 | 8 | 7511.1003110 | Седло выпускного клапана |
| 4 | 16 | 313992-П | Заглушка |
| 5 | 8 | 7511.1003014 | Головка цилиндра с вставкой в сб. |
| 6 | 8 | 7511.1003436 | Заглушка |
| 7 | 8 | 313934-П | Заглушка |
| 8 | 8 | 2 531 116 148 | Кольцо 029-035-36-2-5 |
| 9 | 8 | 7511.1003112 | Стакан форсунки |
| 10 | 16 | 236-1007032-Б | Втулка направляющая клапана |
| 11 | 8 | 7511.1003115 | Кольцо запорное |
| 12 | 8 | 236-1011296 | Прокладка |
| 13 | 8 | 236-1002402 | Заглушка |
| 14 | 2 | 7511.1003330 | Рым |
| 2 | 7511.1003331 | Рым | |
| 15 | 48 | 312399-П29 | Шайба |
| 16 | 48 | 311423-П5 | Гайка |
| 17 | 8 | 236-1007262 | Манжета уплотнительная впускного клапана |
| 18 | 8 | 7511.1003264 | Крышка головки цилиндра |
| 19 | 40 | 200274-П29 | Болт |
| 20 | 40 | 252005-П29 | Шайба |
| 21 | 8 | 7511.1003270 | Прокладка крышки головки |
| 22 | 8 | 7511.1003212-40 | Прокладка головки цилиндра толщиной 1,7-0,08 мм. |
| 22 | 8 | 7511.1003212-10 | Прокладка головки цилиндра толщиной 1,1-0,06 мм. |
| 22 | 8 | 7511.1003212-20 | Прокладка головки цилиндра толщиной 1,3-0,06 мм. |
| 22 | 8 | 7511.1003212-30 | Прокладка головки цилиндра толщиной 1,5-0,08 мм. |
| 23 | 8 | 7511.1003213 | Прокладка уплотнительная головки цилиндра |
| 24 | 32 | 201454-П29 | Болт |
| 25 | 32 | 252135-П2 | Шайба |
| 26 | 8 | 236-1002404 | Заглушка |
| 27 | 8 | 201-1306075-А | Прокладка |
Поршень и шатун двигателя ЯМЗ 7511.10
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 8 | 7511.1004020 | Палец поршневой |
| 2 | 16 | 7511.1004022 | Кольцо пружинное упорное |
| 3 | 8 | 7511.1004015 | Поршень в сб. |
| 8 | 7511.1004015-10 | Поршень в сб., для двигателей с общей головкой цилиндра | |
| 4 | 8 | 236-1002023 | Кольцо уплотнительное нижнее |
| 5 | 8 | 236-1002024-А | Кольцо уплотнительное верхнее |
| 6 | 8 | 236-1002040 | Кольцо антикавитационное |
| 7 | 8 | 2 531 116 594 | Кольцо 150-155-25-2-5 |
| 8 | 8 | 7511.1002021-01 | Гильза цилиндра |
| 9 | 8 | 7511.1004005 | Комплект гильзы, поршня, поршневых и уплотнительных колец |
| 8 | 7511.1004005-10 | Комплект гильзы, поршня, поршневых и уплотнительных колец, для двигателей с общей головкой цилиндра | |
| 10 | 8 | 7511.1004038 | Расширитель маслосъемного кольца |
| 11 | 8 | 7511.1004035 | Кольцо поршневое маслосъемное |
| 12 | 8 | 7511.1004034 | Кольцо поршневое маслосъемное в сб |
| 13 | 8 | 7511.1004032 | Кольцо поршневое компрессионное |
| 14 | 8 | 7511.1004030 | Кольцо поршневое компрессионное верхнее |
| 15 | 8 | 7511.1004002 | Комплект поршневых колец |
| 16 | 8 | 7511.1004052 | Втулка шатуна |
| 8 | 7511.1004052-10 | Втулка шатуна, для двигателей с общей головкой цилиндра | |
| 17 | 8 | 7511.1004050 | Шатун |
| 8 | 7511.1004050-01 | Шатун, для двигателей с общей головкой цилиндра | |
| 18 | 8 | 236-1004055-Г2 | Крышка шатуна |
| 19 | 8 | 236-1004063-Б2 | Болт крепления шатуна длинный |
| 20 | 8 | 236-1004062-Б2 | Болт крепления шатуна короткий |
| 21 | 8 | 7511.1004045 | Шатун в сб. |
| 8 | 7511.1004045-01 | Шатун в сб., для двигателей с общей головкой цилиндра |
Вал коленчатый и маховик двигателя ЯМЗ 7511.10
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 236-1005055 | Гайка кольцевая |
| 2 | 1 | 236-1005056-А | Шайба замковая |
| 3 | 1 | 236-1005043 | Маслоотражатель передний |
| 4 | 1 | 238ДК-1005015-30 | Вал коленчатый с противовесом в сб. |
| 5 | 1 | 238ДК-1000107-30 | Комплект: вал коленчатый, коренные и шатунные вкладыши |
| 6 | 1 | 238-1000104-В2 | Вкладыши шатунных подшипников 88 мм., комплект |
| 7 | 1 | 238-1000104-В2-Р1 | Вкладыши шатунных подшипников 87,75 мм., комплект |
| 7 | 1 | 238-1000104-В2-Р2 | Вкладыши шатунных подшипников 87,50 мм., комплект |
| 7 | 1 | 238-1000104-В2-Р3 | Вкладыши шатунных подшипников 87,25 мм., комплект |
| 7 | 1 | 238-1000104-В2-Р4 | Вкладыши шатунных подшипников 87 мм., комплект |
| 7 | 1 | 238-1000104-В2-Р5 | Вкладыши шатунных подшипников 86,75 мм., комплект |
| 7 | 1 | 238-1000104-В2-Р6 | Вкладыши шатунных подшипников 86,50 мм., комплект |
| 8 | 8 | 313933-П | Заглушка |
| 9 | 1 | 238ДК-1005009-30 | Вал коленчатый с шестерней и маслоотражателями в сб. |
| 10 | 1 | 238-1000102-Б2 | Вкладыши коренных подшипников 110 мм., комплект |
| 10 | 1 | 238-1000102-Б2-Р1 | Вкладыши коренных подшипников 109,75 мм., комплект |
| 10 | 1 | 238-1000102-Б2-Р2 | Вкладыши коренных подшипников 109,50 мм., комплект |
| 10 | 1 | 238-1000102-Б2-Р3 | Вкладыши коренных подшипников 109,25 мм., комплект |
| 10 | 1 | 238-1000102-Б2-Р4 | Вкладыши коренных подшипников 109 мм., комплект |
| 10 | 1 | 238-1000102-Б2-Р5 | Вкладыши коренных подшипников 108,75 мм., комплект |
| 10 | 1 | 238-1000102-Б2-Р6 | Вкладыши коренных подшипников 108,50 мм., комплект |
| 11 | 16 | 236-1004058-В | Вкладыш нижней головки шатуна |
| 12 | 5 | 236-1005170-В | Вкладыш подшипника коленчатого вала верхний |
| 13 | 1 | 236-1005042 | Маслоотражатель задний |
| 14 | 2 | 7511.1005132 | Штифт установочный маховика |
| 15 | 4 | 7511.1005183 | Полукольцо упорного подшипника |
| 16 | 1 | 238-1005115-К | Маховик в сб. |
| 1 | 238АК-1005115 | Маховик в сб. | |
| 17 | 1 | 4 612 133 873 | Подшипник 305К |
| 18 | 1 | 240-1307090 | Манжета в сб. |
| 19 | 1 | 239-1701478 | Корпус манжеты |
| 20 | 1 | 7511.1005137 | Пластина |
| 21 | 8 | 7511.1005127 | Болт крепления маховика |
| 22 | 2 | 236-1005169 | Штифт установочный полукольца |
| 23 | 2 | 201-1005169 | Штифт |
| 24 | 1 | 236-1005125-Б | Обод зубчатый маховика |
| 25 | 12 | 312579-П29 | Шайба стопорная |
| 26 | 12 | 201501-П29 | Болт |
| 27 | 5 | 236-1005171-В | Вкладыш подшипника нижний |
| 28 | 14 | 240-1029284-В | Болт |
| 29 | 14 | 312695-П15 | Шайба |
| 30 | 1 | 7511.1005070 | Гаситель крутильных колебаний в сб. |
| 31 | 1 | 7511.1005050 | Ступица гасителя |
| 32 | 1 | 7511.1005061 | Шкив коленчатого вала |
| 33 | 1 | 7511.1005062 | Болт крепления ступицы |
| 34 | 1 | 238Б-1005030 | Шестерня коленчатого вала |
| 35 | 2 | 314006-П | Шпонка |
| 36 | 1 | 238-1005026-Б | Противовес передний |
Вал распределительный двигателя ЯМЗ 7511.10
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 7511.1006015 | Вал распределительный |
| 2 | 1 | 314008-П2 | Шпонка |
| 3 | 1 | 7511.1006200 | Шестерня распределительного вала в сб. |
| 4 | 9 | 4 593 186 095 | Болт |
| 5 | 1 | 7511.1006214 | Шестерня привода распределительного вала |
| 6 | 1 | 7511.1029116 | Шестерня ведущая |
| 7 | 1 | 311412-П2 | Гайка |
| 8 | 1 | 312580-П | Шайба замковая |
| 9 | 1 | 236-1006236-Б | Фланец упорный |
| 10 | 1 | 7511.1006026 | Втулка распределительного вала передняя |
| 11 | 4 | 236-1006037-А | Втулка |
| 12 | 2 | 252135-П2 | Шайба |
| 13 | 2 | 310129-П2 | Болт |
Клапаны и толкатели двигателя ЯМЗ 7511.10
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 236-1007247-Б | Втулка оси задняя |
| 2 | 2 | 236-1007236 | Ось толкателей крайняя |
| 3 | 32 | 236-1007186 | Втулка толкателя |
| 4 | 3 | 236-1007246 | Втулка оси промежуточная |
| 5 | 2 | 236-1007242 | Ось толкателей средняя |
| 6 | 4 | 236-1007248 | Втулка распорная |
| 7 | 1 | 236-1007244 | Втулка оси передняя |
| 8 | 16 | 7511.1007180 | Толкатель в сб. |
| 9 | 416 | 4 694 161 251 | Ролик 1,5*13,8А5 |
| 10 | 16 | 236-1007194-А | Ось ролика толкателя |
| 11 | 16 | 7511.1007190 | Ролик толкателя |
| 12 | 16 | 236-1007176-А2 | Штанга толкателя |
| 13 | 16 | 236-1007148-Б | Винт регулировочный |
| 14 | 16 | 311516-П2 | Гайка |
| 15 | 16 | 236-1007146 | Коромысло клапана |
| 16 | 236-1007146-В2 | Коромысло клапана, для двигателей с общей головкой цилиндра | |
| 16 | 16 | 236-1007118-В | Втулка коромысла |
| 17 | 16 | 7511.1007144 | Коромысло клапана с втулкой в сб. |
| 16 | 7511.1007144-В2 | Коромысло клапана с втулкой в сб., для двигателей с общей головкой цилиндра | |
| 18 | 16 | 236-1007103-А | Кольцо пружинное |
| 19 | 16 | 312392-П2 | Шайба |
| 20 | 16 | 236-1007024-В | Тарелка пружины |
| 21 | 8 | 236-1007015-В | Клапан выпускной |
| 8 | 236-1007015-В5 | Клапан выпускной, для двигателей с общей головкой цилиндра | |
| 22 | 32 | 236-1007028-А | Сухарь |
| 23 | 16 | 236-1007026-Б | Втулка тарелки |
| 24 | 16 | 311408-П2 | Гайка |
| 25 | 16 | 312632-П2 | Шайба |
| 26 | 16 | 236-1007091-Б2 | Ось коромысла |
| 27 | 16 | 310420-П2 | Шпилька |
| 28 | 16 | 7511.1007020 | Пружина наружная |
| 29 | 16 | 236-1007021-А | Пружина внутренняя |
| 30 | 8 | 7511.1007010 | Клапан впускной |
| 8 | 7511.1007010-В2 | Клапан впускной, для двигателей с общей головкой цилиндра | |
| 31 | 16 | 7511.1007025 | Шайба пружин |
Коллекторы выпускные двигателя ЯМЗ 7511.10
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 238Ф-1008017 | Коллектор выпускной правый задний |
| 2 | 2 | 238НБ-1008088-А | Сильфон |
| 3 | 18 | 310228-П | Болт |
| 4 | 4 | 238НБ-1008054 | Прокладка |
| 5 | 1 | 238Ф-1008043-Б | Трубка подводящая правая |
| 6 | 18 | 250512-П5 | Гайка |
| 7 | 18 | 312300-П2 | Шайба |
| 8 | 4 | 252136-П29 | Шайба |
| 9 | 4 | 200320-П29 | Болт |
| 10 | 1 | 238Ф-1008482 | Патрубок-кронштейн |
| 11 | 1 | 238Ф-1008042-Б | Труба подводящая левая |
| 12 | 2 | 238Н-1008048 | Втулка центрирующая |
| 13 | 2 | 238Н-1008058 | Прокладка |
| 14 | 1 | 238Ф-1008026 | Коллектор выпускной левый задний |
| 1 | 238Ф-1008018 | Коллектор выпускной левый задний | |
| 15 | 2 | 238Ф-1008022 | Коллектор выпускной передний |
| 16 | 16 | 240Н-1008504 | Болт |
| 17 | 16 | 240Н-1008510 | Втулка |
| 18 | 8 | 238Ф-1008027 | Прокладка |
Картер масляный двигателя ЯМЗ 7511.10
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 238Ф-1009010-Б2 | Картер масляный с заглушкой в сб. | |
| 1 | 1 | 238-1009040-А | Прокладка в сб. |
| 2 | 1 | 238Ф-1009012-Б2 | Картер масляный в сб. |
| 3 | 38 | 252135-П2 | Шайба |
| 4 | 36 | 201456-П29 | Болт |
| 5 | 1 | 316180-П2 | Пробка |
| 6 | 1 | 201-1009042-Б | Прокладка пробки |
| 7 | 2 | 236-1014272 | Прокладка |
| 8 | 1 | 238Н-1002402 | Заглушка |
| 9 | 2 | 201454-П29 | Болт |
Система охлаждения поршней маслом двигателя ЯМЗ 7511.10
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 238Н-1011426-В | Труба правая |
| 2 | 1 | 262518-П2 | Пробка |
| 3 | 2 | 204-1011371 | Шайба |
| 4 | 2 | 238Н-1011432 | Втулка упорная боковая |
| 5 | 2 | 312482-П34 | Шайба |
| 6 | 2 | 200458-П29 | Болт |
| 7 | 8 | 7511.1011445 | Форсунка охлаждения поршней в сб. |
| 8 | 2 | 314537-П | Угольник |
| 9 | 1 | 238Н-1011520+Б | Труба перепускная |
| 10 | 1 | 238Н-1011428-В | Труба левая |
| 11 | 1 | 240-1005586 | Кольцо |
| 12 | 1 | 7511.1011442 | Втулка |
| 13 | 8 | 201454-П2 | Болт |
| 14 | 8 | 252135-П2 | Шайба |
Насос масляный двигателя ЯМЗ 7511.10
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 7511.1011014-01 | Насос масляный в сб. | |
| 1 | 2 | 310254-П2 | Болт |
| 2 | 2 | 252136-П2 | Шайба |
| 3 | 1 | 238Б-1011290 | Шестерня ведомая привода |
| 4 | 1 | 236-1011217-В3 | Фланец упорный |
| 5 | 1 | 316156-П | Пробка |
| 6 | 1 | 236-1011202-А | Шестерня промежуточная |
| 7 | 1 | 236-1011208-В | Ось промежуточной шестерни |
| 8 | 1 | 7511.1011018-10 | Корпус насоса с втулками в сб. |
| 1 | 7511.1011015-10 | Корпус насоса в сб. | |
| 4 | 238Б-1011034 | Втулка | |
| 9 | 2 | 236-1011380 | Прокладка регулировочная |
| 10 | 14 | 252135-П2 | Шайба |
| 11 | 2 | 201458-П29 | Болт |
| 12 | 1 | 236-1011296 | Прокладка |
| 13 | 1 | 238Ф-1011400-В2 | Трубка всасывающая с фланцами |
| 14 | 1 | 238Ф-1011300-А | Чашка заборника в сб. |
| 15 | 1 | 204А-1011310-В | Сетка |
| 16 | 2 | 252005-П2 | Шайба |
| 17 | 2 | 206513-П2 | Болт |
| 18 | 1 | 204А-1011318-Б | Крючок |
| 19 | 1 | 258252-П | Шплинт |
| 20 | 2 | 201466-П2 | Болт |
| 21 | 4 | 201464-П2 | Болт |
| 22 | 1 | 238Б-1011019-Б | Крышка масляного насоса с втулками в сб. |
| 23 | 1 | 7511.1011030 | Шестерня подачи масла ведомая |
| 24 | 1 | 7511.1011040 | Шестерня подачи масла ведущая |
| 25 | 1 | 4 598 246 257 | Шпонка |
| 26 | 2 | 310156-П2 | Болт |
| 27 | 2 | 252137-П2 | Шайба |
| 28 | 3 | 312347-П29 | Шайба |
| 29 | 1 | 238Б-1011058 | Пружина |
| 30 | 1 | 238Б-1011054 | Клапан |
| 31 | 1 | 238Б-1011050 | Корпус клапана |
| 32 | 2 | 206Д-1011066 | Прокладка |
| 33 | 2 | 236-1012067 | Пробка |
| 34 | 1 | 238Б-1011048 | Клапан редукционный в сб. |
| 35 | 2 | 200274-П29 | Болт |
| 36 | 1 | 238Б-1011350-Б | Трубка отводящая насоса в сб. |
| 37 | 3 | 236-1011358-А | Прокладка |
| 38 | 1 | 258071-П29 | Шплинт |
| 39 | 1 | 236-1011073 | Колпачок |
| 40 | 1 | 240-1011055 | Клапан |
| 41 | 4 | 312668-П | Штуцер |
| 42 | 1 | 240-1011057 | Пружина |
| 43 | 1 | 238Б-1011060 | Корпус клапана |
| 44 | 2 | 240-1005586 | Кольцо |
| 45 | 2 | 314681-П29 | Штуцер |
| 46 | 1 | 238Б-1011056 | Клапан дифференциальный в сб. |
| 47 | 1 | 238Б-1011065 | Труба отводящая |
| 48 | 1 | 238Б-1011069 | Фланец |
| 49 | 4 | 200270-П2 | Болт |
| 50 | 4 | 312326-П34 | Шайба |
| 51 | 2 | 310096-П29 | Болт |
| 52 | 1 | 238Б-1011098 | Труба соединительная в сб. |

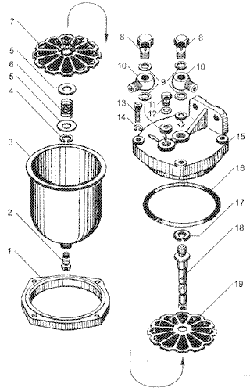

Фильтр масляный двигателя ЯМЗ 7511.10
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 7511.1012010 | Фильтр масляный в сб. | |
| 1 | 7511.1012015 | Корпус фильтра с клапаном в сб. | |
| 1 | 2 | 840.1012083-10 | Кольцо 125*4,5*4,5-2б |
| 2 | 2 | 238Б-1012077-Б2 | Колпак с пружиной в сб. |
| 3 | 2 | 840.1012040-12 | Элемент фильтрующий в сб. |
| 2 | 840.1012040-14 | Элемент фильтрующий в сб. | |
| 2 | 840.1012038-12 | Элемент фильтрующий в упаковке | |
| 2 | 840.1012038-14 | Элемент фильтрующий в упаковке | |
| 4 | 2 | 840.1012051-10 | Крышка замковая |
| 5 | 2 | 840.1012127-10 | Штуцер |
| 6 | 1 | 7511.1012020 | Корпус |
| 7 | 2 | 316139-П2 | Пробка |
| 8 | 1 | 316154-П29 | Пробка |
| 9 | 1 | 312326-П34 | Шайба |
| 10 | 3 | 200320-П29 | Болт |
| 11 | 1 | 201505-П29 | Болт |
| 12 | 4 | 252136-П2 | Шайба |
| 13 | 1 | 236-1012100 | Прокладка корпуса |
| 14 | 1 | 840.1012067-10 | Пробка |
| 15 | 1 | 840.1012298-10 | Втулка |
| 16 | 2 | 312322-П | Шайба |
| 17 | 2 | 312307-П29 | Шайба |
| 18 | 1 | 252156-П2 | Шайба |
| 19 | 1 | 250517-П29 | Гайка |
| 20 | 1 | 220048-П2 | Винт |
| 21 | 1 | 312697-П | Шайба |
| 22 | 4 | 312698-П29 | Шайба |
| 23 | 1 | 840.1012294-10 | Контакт неподвижный |
| 24 | 1 | 840.1012058 | Пружина |
| 25 | 1 | 840.1012059-10 | Штуцер |
| 26 | 1 | 840.1012291-10 | Пружина сигнализатора |
| 27 | 1 | 840.1012292-10 | Контакт подвижной |
| 28 | 1 | 840.1012055-10 | Клапан перепускной |
Теплообменник жидкостно-масляный двигателя ЯМЗ 7511.10
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 238Б-1013600-А | Теплообменник жидкостный | |
| 1 | 1 | 238Б-1013622-А | Корпус жидкостно-масляного теплообменника |
| 2 | 2 | 238Б-1013630 | Втулка |
| 3 | 2 | 2 531 116 144 | Кольцо 025-031-36-2-5 |
| 4 | 3 | 250513-П29 | Гайка |
| 5 | 8 | 252136-П2 | Шайба |
| 6 | 8 | 252006-П29 | Шайба |
| 7 | 1 | 238Б-1013724 | Патрубок подводящий |
| 8 | 3 | 310423-П29 | Шпилька |
| 9 | 4 | 850.1303188 | Прокладка |
| 10 | 4 | 316205-П | Хомут в сб. |
| 11 | 2 | 238Б-1013740 | Рукав соединительный |
| 12 | 5 | 201499-П29 | Болт |
| 13 | 1 | 238Б-1013726 | Патрубок подводящий |
| 14 | 4 | 252137-П2 | Шайба |
| 15 | 2 | 201565-П29 | Прокладка |
| 16 | 2 | 201-1306075-А | Прокладка |
| 17 | 4 | 252135-П2 | Шайба |
| 18 | 2 | 201454-П29 | Болт |
| 19 | 1 | 236-1002404 | Заглушка |
| 20 | 1 | 238Б-1013732 | Патрубок отводящий |
| 21 | 1 | 238Б-1013728 | Патрубок отводящий переходный |
| 22 | 2 | 238Б-1013720 | Муфта соединительная |
| 23 | 4 | 2 531 112 253 | Кольцо 032-040-46-2-1 |
| 24 | 2 | 238Б-1013710 | Крышка теплообменника |
| 25 | 2 | 238Б-1013682 | Прокладка крышки |
| 26 | 2 | 238Б-1013650 | Элемент теплопередающий |
| 27 | 2 | 25 3111 6319 | Кольцо 100-190-43-2-5 |
| 28 | 1 | 840.1011364 | Клапан |
| 29 | 1 | 204-1011368 | Пружина |
| 30 | 3 | 252004-П29 | Шайба |
| 31 | 1 | 204-1011371 | Шайба |
| 32 | 1 | 204Т-1011370-Б | Пробка |
| 33 | 2 | 200399-П29 | Болт |
| 34 | 16 | 252005-П29 | Шайба |
| 35 | 16 | 200279-П29 | Болт |
| 36 | 2 | 201462-П29 | Болт |
| 37 | 1 | 240-1305013-Б | Корпус крана сливного |
| 38 | 1 | 240-1305032 | Стержень |
| 39 | 1 | 240-1305025 | Клапан |
| 40 | 1 | 258039-П29 | Шплит |
| 41 | 1 | 240-1305044 | Кольцо запорное |
| 42 | 1 | 240-1305030-Б | Пружина |
| 43 | 1 | 240-1305036 | Кольцо уплотнительное |
| 44 | 1 | 240-1305041 | Гайка нажимная |
| 45 | 1 | 842.1305028 | Рычаг |
Вентиляция картера, для двигателей с индивидуальными головками цилиндра двигателя ЯМЗ 7511.10
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 236МН.1014100 | Сапун в сб | |
| 1 | 1 | 236МН.1014182 | Корпус сапуна |
| 2 | 1 | 840.1014129 | Штуцер сливной |
| 3 | 1 | 312316-П29 | Шайба |
| 4 | 1 | 25 3111 2196 | Кольцо 086-092-36-2-1 |
| 5 | 1 | 840.1014107 | Стакан сапуна наружный в сб |
| 6 | 1 | 310031-П29 | Болт |
| 7 | 1 | 312638-П | Шайба |
| 8 | 1 | 236МН.1014142 | Крышка сапуна |
| 9 | 2 | 216526-П29 | Шпилька |
| 10 | 1 | 236-1011296 | Прокладка |
| 11 | 3 | 252135-П2 | Шайба |
| 12 | 2 | 250511-П29 | Гайка |
| 13 | 1 | 236МН.1014250 | Трубка отвода газов в сб |
| 14 | 1 | 315450-П29 | Кляммер |
| 15 | 1 | 201456-П29 | Болт |
| 16 | 1 | 840.1014136 | Прокладка крышки |
| 17 | 2 | 200322-П29 | Болт |
| 18 | 2 | 252136-П2 | Шайба |
| 19 | 1 | 236МН.1014272 | Прокладка сапуна |
| 20 | 1 | 312434-П | Шапун |
| 21 | 1 | 310219-П29 | Болт-пробка |
Электрофакельное устройство двигателя ЯМЗ 7511.10
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 7511.1022826 | Трубка топливная от ТНВД к клапану |
| 2 | 1 | 45 7376 5001 | Клапан электромагнитный 1102.3741 |
| 3 | 1 | 238-1022840 | Трубка топливная от клапана к свечам |
| 4 | 2 | 1112.3740 | Свеча факельная штифтовая |
| 5 | 3 | 310122-П29 | Болт |
| 6 | 6 | 312482-П34 | Шайба |
| 7 | 1 | 238Ф-1022815 | Кронштейн клапана |
| 8 | 2 | 252134-П2 | Шайба |
| 9 | 2 | 201416-П29 | Болт |
| 10 | 2 | 252135-П2 | Шайба |
| 11 | 2 | 201452-П29 | Болт |
Маслоочиститель центробежный двигателя ЯМЗ 7511.10
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 312672-П | Шайба |
| 2 | 1 | 250615-П2 | Гайка |
| 3 | 1 | 236-1028162 | Прокладка |
| 4 | 1 | 236-1028250 | Колпак маслоочистителя |
| 5 | 1 | 312310-П34 | Шайба |
| 6 | 1 | 312103-П29 | Гайка |
| 7 | 1 | 236-1028180 | Ротор |
| 8 | 1 | 311808-П2 | Гайка |
| 9 | 1 | 312497-П2 | Шайба |
| 10 | 1 | 236-1028242 | Колпак ротора |
| 11 | 1 | 236-1028160 | Отражатель |
| 12 | 1 | 236-1028185 | Корпус ротора в сб |
| 13 | 2 | 236-1028238 | Жиклер |
| 14 | 1 | 236-1028246 | Кольцо уплотнительное |
| 15 | 1 | 236-1028031-А2 | Ось ротора |
| 16 | 1 | 7511.1028020 | Корпус |
| 17 | 1 | 7511.1028010 | Маслоочиститель центробежный |
| 18 | 1 | 236-1028122 | Прокладка |
| 19 | 3 | 252136-П2 | Шайба |
| 20 | 3 | 201499-П29 | Болт |
Привод топливного насоса высокого давления двигателя ЯМЗ 7511.10
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 7511.1029122 | Шестерня ведомая |
| 2 | 1 | 7511.1029590 | Кольцо пружинное упорное |
| 3 | 9 | 45 9348 6555 | Болт |
| 4 | 3 | 45 9348 6557 | Болт |
| 5 | 1 | 7511.1029268 | Полумуфта ведущая |
| 6 | 1 | 7511.1029120 | Ось ведомой шестерни с подшипником и манжетой в сб |
| 7 | 1 | 238Б-1029438 | Манжета в сб. |
| 8 | 1 | 7511.1029154 | Ось ведомой шестерни |
| 9 | 1 | 7511.1029123 | Фланец упорный |
| 10 | 1 | авг.64 | Подшипник 2697709 |
| 11 | 1 | 7511.1029139 | Шайба |
| 12 | 1 | 7511.1029135 | Гайка |
| 13 | 1 | 238Б-1029240 | Манжета в сб. |
| 14 | 4 | 312502-П29 | Шайба |
| 15 | 4 | 310265-П2 | Болт |
| 16 | 6 | 840.1029274-10 | Пластина |
| 17 | 1 | 310001-П2 | Болт |
| 18 | 1 | 7511.1029264 | Фланец полумуфты |
Трубопроводы топливные двигателя ЯМЗ 7511.10
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 8 | 238БМ-1104306 | Трубка высокого давления в сб., для двигателей с индивидуальной головкой цилиндра | |
| 1 | 8 | 238БМ-1104308 | Трубка высокого давления в сб., для двигателей с индивидуальной головкой цилиндра |
| 8 | 7511.1104308-10 | Трубка высокого давления в сб, для двигателей с общей головкой цилиндра | |
| 2 | 16 | 314721-П29 | Гайка |
| 16 | 312670-П29 | Шайба | |
| 3 | 8 | 238БМ-1104340 | Трубка высокого давления, для двигателей с индивидуальной головкой цилиндра |
| 4 | 8 | 840.1112534 | Втулка, для двигателей с индивидуальной головкой цилиндра |
| 5 | 8 | 240-1104343 | Шайба, для двигателей с индивидуальной головкой блока |
| 6 | 8 | 240-1104344-А | Уплотнитель, для двигателей с индивидуальными головками |
| 7 | 8 | 201420-П29 | Болт, для двигателей с индивидуальной головкой блока |
| 8 | 8 | 252004-П29 | Шайба, для двигателей с общей головкой блока ставится 1 шт. |
| 9 | 16 | 310460-П29 | Шпилька, для двигателей с индивидуальной головкой блока |
| 10 | 8 | 240-1104358 | Колодка, для двигателей с индивидуальной головкой блока |
| 11 | 8 | 840.1112546 | Фланец, для двигателей с индивидуальной головкой блока |
| 12 | 16 | 252135-П2 | Шайба |
| 13 | 8 | 840.1112548 | Гайка специальная, для двигателей с индивидуальной головкой блока |
| 14 | 8 | 250511-П29 | Гайка, для двигателей с общей головкой блока устанавливается 16 шт. |
| 15 | 38 | 312482-П34 | Шайба, для двигателей с общей головкой блока устанавливается 20 шт. |
| 16 | 16 | 310122-П29 | Болт, для двигателей с общей головкой блока устанавливается 10 шт. |
| 17 | 1 | 238-1104346-В | Трубка отводящая в сб. |
| 1 | 238-1104346-В2 | Трубка отводящая в сб., для двигателей с общей головкой цилиндра | |
| 1 | 238БМ-1104318 | Трубка высокого давления 5-й секции, для двигателей с индивидуальными головками цилиндра | |
| 18 | 1 | 7511.1104318-10 | Трубка высокого давления 5-й секции, для двигателей с общей головкой цилиндра |
| 1 | 238БМ-1104320 | Трубка высокого давления 6-й секции, для двигателей с индивидуальными головками цилиндра | |
| 19 | 1 | 7511.1104320-10 | Трубка высокого давления 6-й секции, для двигателей с общей головкой блока |
| 1 | 238БМ-1104322 | Трубка высокого давления 7-й секции, для двигателей с индивидуальными головками цилиндра | |
| 20 | 1 | 7511.1104322-10 | Трубка высокого давления 7-й секции, для двигателей с общей головкой цилиндра |
| 21 | 2 | 315484-П29 | Кляммер |
| 22 | 1 | 7511.1104324-10 | Трубка высокого давления 8-й секции, для двигателей с общей головкой цилиндра |
| 1 | 238БМ-1104324 | Трубка высокого давления, для двигателей с индивидуальными головками цилиндра | |
| 23 | 8 | 7511.1104340-10 | Трубка высокого давления, для двигателей с общей головкой цилиндра |
| 24 | 8 | 7511.1104359 | Втулка нажимная, для двигателей с общей головкой цилиндра |
| 25 | 8 | 7511.1104342 | Шайба, для двигателей с общей головкой цилиндра |
| 26 | 8 | 7511.1104345 | Фланец, для двигателей с общей головкой цилиндра |
| 27 | 8 | 7511.1104344 | Уплотнитель, для двигателей с общей головкой цилиндра |
| 28 | 2 | 238-1104370-Б | Трубка дренажная, для двигателей с общей головкой цилиндра |
| 29 | 2 | 314650-П29 | Ниппель, для двигателей с общей головкой цилиндра |
| 30 | 2 | 238БМ-1104373 | Трубка отводящая от головок, для двигателей с индивидуальной головкой блока |
| 31 | 8 | 238БМ-1104433 | Болт, для двигателей с индивидуальной головкой блока |
| 32 | 16 | 238БМ-1104434 | Шайба, для двигателей с индивидуальной головкой блока |
| 33 | 2 | 236-1104430 | Наконечник трубки |
| 34 | 8 | 238БМ-1104370 | Трубка дренажная в сб, для двигателей с индивидуальной головкой цилиндра |
| 35 | 11 | 312326-П34 | Шайба |
| 36 | 3 | 310096-П2 | Болт |
| 37 | 2 | 310239-П29 | Болт, для двигателей с индивидуальной головкой блока |
| 38 | 1 | 7511.1104316-10 | Трубка высокого давления 4-й секции, для двигателей с общей головкой цилиндра |
| 1 | 238БМ-1104316 | Трубка высокого давления 4-й секции, для двигателей с индивидуальной головкой цилиндра | |
| 1 | 238БМ-1104314 | Трубка высокого давления 3-й секции, для двигателей с индивидуальной головкой цилиндра | |
| 39 | 1 | 7511.1104314-10 | Трубка высокого давления 3-й секции, для двигателей с общей головкой цилиндра |
| 1 | 238БМ-1104312 | Трубка высокого давления 2-й секции, для двигателей с индивидуальными головками цилиндра | |
| 40 | 1 | 7511.1104312-10 | Трубка высокого давления, для двигателей с общей головкой цилиндра |
| 41 | 1 | 238НБ-1017144 | Колодка, для двигателей с общей головкой цилиндра |
| 42 | 1 | 7511.1104352 | Кронштейн, для двигателей с общей головкой цилиндра |
| 43 | 4 | 240-1104459 | Скоба |
| 44 | 4 | 240-1104350 | Прокладка |
| 45 | 4 | 240-1104458 | Скоба |
| 46 | 6 | 201422-П29 | Болт, для двигателей с общей головкой цилиндра устанавливается 7 шт. |
| 47 | 2 | 252134-П2 | Шайба, для двигателей с общей головкой цилиндра устанавливается 3 шт. |
| 48 | 1 | 236-1104440 | Скоба |
| 49 | 1 | 238БМ-1104442 | Трубка отводящая от насоса топливоподкачивающего |
| 50 | 1 | 236-1104441 | Скоба |
| 51 | 1 | 236-1104457-Б | Прокладка |
| 52 | 1 | 238БМ-1104426 | Трубка подводящая в сб. |
| 53 | 1 | 238БМ-1104384 | Трубка отводящая в сб. |
| 1 | 238БМ-1104384-10 | Трубка отводящая в сб., для двигателей с общей головкой цилиндра | |
| 1 | 238БМ-1104310 | Трубка высокого давления 1-й секции, для двигателей с индивидуальными головками цилиндра | |
| 54 | 1 | 7511.1104310-10 | Трубка высокого давления 1-й секции, для двигателей с общей головкой цилиндра |
| 55 | 8 | 240-1104369 | Прокладка |
| 56 | 16 | 216233-П29 | Шпилька, для двигателей с общей головкой цилиндра |
| 57 | 2 | 310260-П29 | Болт |
| 58 | 1 | 310236-П29 | Болт |
Фильтр грубой очистки топлива двигателя ЯМЗ 7511.10
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 2 | 840.1105010 | Фильтр грубой очистки топлива | |
| 1 | 2 | 840.1105084 | Фланец |
| 2 | 2 | 840.1117144 | Пробка сливная |
| 3 | 2 | 840.1105050 | Стакан |
| 4 | 2 | 840.1028087 | Кольцо |
| 5 | 4 | 252017-П2 | Шайба |
| 6 | 2 | 840.1105408 | Пружина |
| 7 | 18 | 840.1105412 | Диск |
| 8 | 4 | 310096-П29 | Болт |
| 9 | 8 | 312326-П34 | Шайба |
| 10 | 4 | 236-1104429 | Наконечник |
| 11 | 2 | 316184-П29 | Пробка сливная |
| 12 | 2 | 312482-П34 | Шайба |
| 13 | 8 | 45 9346 1526 | Болт |
| 14 | 8 | 45 9816 6046 | Шайба |
| 15 | 2 | 840.1105015 | Крышка |
| 16 | 2 | 25 3111 2221 | Кольцо 120-126-36-2-1 |
| 17 | 2 | 252138-П2 | Шайба |
| 18 | 2 | 840.1105406 | Ось |
| 19 | 2 | 840.1105402 | Диск верхний |
Топливоподкачивающий насос двигателя ЯМЗ 7511.10
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 17.1106010 | Насос топливоподкачивающий в сб | |
| 1 | 1 | 44.1106012-10 | Корпус насоса в сб |
| 2 | 2 | 312768-П | Прокладка |
| 3 | 2 | 17.1111032 | Ввертыш |
| 4 | 1 | 240-1106285 | Прокладка |
| 5 | 3 | 45 9536 1003 | Шпилька |
| 6 | 1 | 236-1106256 | Кольцо стопорное |
| 7 | 1 | 33.1106222 | Шток со втулкой в сб |
| 8 | 1 | 33.1106223 | Втулка |
| 9 | 1 | 33.1106338 | Шток |
| 10 | 1 | 42.1106240-10 | Толкатель поршня |
| 11 | 1 | 37.1106327 | Кольцо запорное |
| 12 | 2 | 236-1106246 | Сухарь толкателя |
| 13 | 1 | 42.1106242-10 | Ролик толкателя |
| 14 | 1 | 42.1106244-10 | Ось ролика |
| 1 | 236Т-1106288-В | Насос топливоподкачивающий в сб | |
| 15 | 1 | 236-1106342 | Колпачок защитный |
| 16 | 1 | 236-1106314-В | Рукоятка |
| 17 | 1 | 236-1106292-Е | Цилиндр топливопрокачивающего насоса |
| 18 | 1 | 236-1106298-Е | Поршень топливопрокачивающего насоса |
| 19 | 1 | 25 3111 3053 | Кольцо 006-010-25-2-1 |
| 20 | 4 | 236-1106264 | Клапан насоса |
| 21 | 4 | 236-1106272 | Пружина клапана |
| 22 | 4 | 852212 | Шайба |
| 23 | 3 | 236-1106276 | Пробка клапана |
| 24 | 1 | 236-1110479 | Кольцо уплотнительное |
| 25 | 1 | 236-1106306-Б | Кольцо |
| 26 | 1 | 236-1106324-Г | Корпус цилиндра |
| 27 | 1 | 236-1106228 | Поршень насоса |
| 28 | 1 | 236-1106232 | Пружина поршня |
| 29 | 1 | 33.1112342 | Кольцо уплотнительное |
| 30 | 1 | 44.1106234 | Пробка пружины |
| 31 | 3 | 250508-П29 | Гайка |
| 32 | 3 | 252134-П29 | Шайба |
Корпус регулятора частоты вращения двигателя ЯМЗ 7511.10
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 84.1110022 | Корпус регулятора |
| 2 | 1 | 260003-П15 | Палец |
| 3 | 1 | 25 3111 3013 | Кольцо 005-008-19-2-2 |
| 4 | 3 | 258639-П15 | Штифт |
| 5 | 5 | 311200-П29 | Винт |
| 6 | 1 | 175.1110300 | Державка грузов в сб |
| 7 | 1 | 236-1110558-В | Стакан |
| 8 | 1 | 236-1110042 | Стопор пружины |
| 9 | 1 | 46 1212 0838 | Подшипник 200 |
| 10 | 1 | 236-1110051-В | Валик державки |
| 11 | 1 | 46 1212 1092 | Потшипник 202 |
| 12 | 2 | 175.1110320 | Груз регулятора в сб |
| 13 | 2 | 236-1110532 | Ролик |
| 14 | 1 | 175.1110304 | Державка грузов |
| 15 | 2 | 236-1110049 | Ось |
| 16 | 1 | 60.1110060-02 | Муфта грузов в сб |
| 17 | 1 | 60.1110065 | Пята упорная |
| 18 | 1 | 236-1110067 | Кольцо пружинное |
| 19 | 1 | 46 1611 0211 | Подшипник 8102 |
| 20 | 1 | 60.1110062-02 | Муфта грузов |
| 21 | 1 | 250634-П15 | Гайка |
| 22 | 1 | 312556-П29 | Шайба стопорная |
| 23 | 1 | 236-1110512 | Демпфер |
| 24 | 1 | 236-1110521 | Фланец |
| 25 | 4 | 236-1110517-Б2 | Сухарь |
| 26 | 1 | 236-1110516-Б3 | Шестерня |
| 27 | 1 | 236-1110518-Б | Втулка |
| 28 | 3 | 310140-П15 | Болт |
| 29 | 3 | 312529-П15 | Шайба стопорная |
Регулятор частоты вращения двигателя ЯМЗ 7511.10
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 60.1110129 | Крышка регулятора |
| 2 | 1 | 236-1110499-А3 | Прокладка крышки смотрового люка |
| 3 | 1 | 60.1110498-01 | Крышка смотрового люка |
| 4 | 3 | 852380-П15 | Винт крепления крышки смотрового люка |
| 5 | 13 | 252154-П29 | Шайба |
| 6 | 1 | 310600-П15 | Винт крепления крышки смотрового люка |
| 7 | 1 | 236-1110490 | Пружина буферная |
| 8 | 1 | 8077.1110492 | Корпус буферной пружины |
| 9 | 1 | 311511-П29 | Гайка |
| 10 | 1 | 852920 | Гайка колпачковая |
| 11 | 4 | 250508-П29 | Гайка |
| 12 | 2 | 312370-П29 | Шайба |
| 13 | 1 | 25 3111 2013 | Кольцо 005-008-19-2-1 |
| 14 | 1 | 310612-П15 | Винт крепления крышки регулятора |
| 15 | 1 | 852003-П29 | Болт регулировочный |
| 16 | 1 | 175.1110200 | Винт регулировочный |
| 17 | 1 | 6007.1110380-01 | Скоба кулисы в сб |
| 18 | 1 | 852006-П29 | Болт |
| 19 | 1 | 310611-П15 | Винт крепления крышки смотрового люка |
| 20 | 1 | 312700-П15 | Шайба |
| 21 | 1 | 236-1110089 | Пружина компенсационная |
| 22 | 1 | 236-1110088 | Ось рычагов |
| 23 | 2 | 852205 | Шайба |
| 24 | 2 | 852369-П15 | Винт-заглушка |
| 25 | 1 | 236Т-1110151 | Рычаг управления регулятором |
| 26 | 1 | 252134-П29 | Шайба |
| 27 | 1 | 201418-П29 | Болт |
| 28 | 1 | 312347-П15 | Шайба |
| 29 | 1 | 25 3111 0243 | Кольцо уплотнительное |
| 30 | 2 | 236Т-1110476-Б | Втулка вала |
| 31 | 2 | 25 3111 0241 | Кольцо уплотнительое |
| 32 | 1 | 314003-П | Шпонка |
| 33 | 1 | 175.1110467 | Вал рычага пружины |
| 34 | 5 | 852381-П15 | Винт крепления крышки регулятора |
| 35 | 1 | 236Т-1110392 | Ввертыш оси скобы |
| 36 | 1 | 852204 | Шайба |
| 37 | 1 | 236Т-1110390 | Ось скобы |
| 38 | 1 | 175.1110130 | Кулиса в сб |
| 39 | 1 | 236-1110136-Б | Ось кулисы |
| 40 | 1 | 236-1110372-Б | Фиксатор кулисы |
| 41 | 1 | 175.1110227 | Пружина фиксатора |
| 42 | 1 | 60.1110132 | Кулиса |
| 43 | 1 | 60.1110220-02 | Ползун кулисы |
| 44 | 1 | 852020 | Болт регулировочный |
| 45 | 1 | 175.1110070 | Корректор в сб |
| 46 | 2 | 852510 | Гайка |
| 47 | 1 | 240Б-1110416 | Корпус пружины корректора |
| 48 | 2 | 175.1110072 | Кольцо проставочное |
| 49 | 1 | 175.1110414 | Пружина корректора |
| 50 | 1 | 175.1110412 | Корректор |
| 51 | 1 | 175.1110433-10 | Накладка ограничительная |
| 52 | 1 | 852021-П15 | Болт стопорный |
| 53 | 1 | 60.1110418 | Шайба упорная |
| 54 | 3 | 258012-П15 | Шплит |
| 55 | 1 | 60.1110266 | Рычаг корректора в сб |
| 56 | 1 | 852780-П15 | Палец |
| 57 | 1 | 60.1110223-02 | Кулиса корректора |
| 58 | 1 | 175.1110263-10 | Втулка корректора |
| 59 | 1 | 852350-П15 | Винт регулировочный |
| 60 | 1 | 175.1110406-10 | Рычаг регулятора |
| 61 | 1 | 201418-П15 | Болт |
| 62 | 1 | 60.1110466 | Рычаг пружины |
| 63 | 1 | 90.1110462-10 | Пружина регулятора |
| 64 | 1 | 423.1110454-01 | Тяга рейки в сб |
| 65 | 1 | 60.1110441-01 | Рычаг рейки |
| 66 | 1 | 318-85302 | Гайка |
| 67 | 1 | 852372 | Винт регулировочный |
| 68 | 1 | 236-1110080 | Прокладка крышки регулятора |
| 69 | 1 | 236-1110080 | Рычаг двуплечий |
| 70 | 1 | 852364-П15 | Винт |
| 71 | 1 | 250511-П15 | Гайка |
| 72 | 1 | 313955-П15 | Заглушка |
| 73 | 1 | 236Т-1110134-Б | Ввертыш оси кулисы |
| 74 | 1 | 25 3111 0239 | Кольцо уплотнительное оси кулисы |
| 75 | 1 | 60.1110438 | Пружина рычага с зацепом в сб |
| 76 | 1 | 60.1110448 | Пружина рычага рейки |
| 77 | 1 | 60.1110449 | Зацеп пружины |
| 78 | 1 | 236Т-1110396 | Пружина скобы кулисы возвратная |
| 79 | 1 | 236Т-1110398 | Крышка возвратной пружины |
| 80 | 1 | 236-1110262 | Шайба скобы кулисы |
| 81 | 1 | 236-1110376 | Ось рычага останова |
Корректор подачи топлива по наддуву двигателя ЯМЗ 7511.10
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 423.1110860-11 | Корректор подачи топлива по наддуву в сб | |
| 1 | 1 | 423.1110880-10 | Корпус мембраны |
| 2 | 1 | 421.1110830 | Колпачек корпуса пружины |
| 3 | 1 | 312327-П | Шайба |
| 4 | 1 | 311448-П15 | Гайка |
| 5 | 1 | 421.1110828-11 | Корпус пружины |
| 6 | 1 | 421.1110826-20 | Пружина корректора |
| 7 | 1 | 421.1110786-10 | Золотник корректора |
| 8 | 1 | 42.1111902 | Ввертыш в сб |
| 9 | 1 | 852212 | Шайба |
| 10 | 1 | 421.1110881 | Прокладка корпуса мембраны |
| 11 | 4 | 318-85418 | Шайба |
| 12 | 1 | 421.1110901 | Ось рычага |
| 13 | 1 | 421.1110899 | Рычаг корректора |
| 14 | 1 | 421.1110802 | Пружина поршня |
| 15 | 1 | 423.1110866 | Корпус корректора |
| 16 | 1 | 423.1110932 | Пружина гильзы |
| 17 | 1 | 421.1110869 | Прокладка |
| 18 | 1 | 423.1110930 | Гильза упора |
| 19 | 1 | 421.1110800 | Поршень |
| 20 | 1 | 423.1110923 | Проставка корректора |
| 21 | 1 | 423.1110925-10 | Упор |
| 22 | 1 | 423.1110378 | Прокладка фланца |
| 23 | 1 | 423.1110921 | Фланец |
| 24 | 2 | 852010-П29 | Болт |
| 25 | 4 | 252135-П2 | Шайба |
| 26 | 4 | 250508-П29 | Гайка |
| 27 | 6 | 252154-П29 | Шайба |
| 28 | 1 | 423.1110924 | Прокладка проставки |
| 29 | 2 | 45 9536 1005 | Шпилька |
| 30 | 1 | 423.1110927-11 | Рычаг корректора |
| 31 | 1 | 852753-П | Штифт |
| 32 | 1 | 310062-П29 | Болт рычага |
| 33 | 2 | 310122-П2 | Болт |
| 34 | 4 | 312482-П34 | Шайба |
| 35 | 1 | 310611-П29 | Винт |
| 36 | 1 | 840.1022826 | Трубка подвода воздуха к корректору |
| 37 | 3 | 852378 | Винт |
| 38 | 1 | 421.1110894 | Крышка мембраны |
| 39 | 1 | 312325-П15 | Шайба |
| 40 | 1 | 421.1110878-01 | Мембрана |
| 41 | 1 | 421.1110882 | Фланец |
| 42 | 1 | 852921 | Шайба |
| 43 | 1 | 421.1110898 | Втулка штока |
| 44 | 1 | 318-85283 | Гайка |
| 45 | 1 | 421.1110897 | Шток мембраны |
| 46 | 1 | 421.1110905-10 | Пружина мембраны |
| 47 | 1 | 421.1110895 | Прокладка крышки корректора |
| 48 | 1 | 423.1110893 | Крышка корректора |
| 49 | 2 | 252134-П29 | Шайба |
| 50 | 2 | 852011-П29 | Болт |
| 51 | 1 | 310048-П29 | Болт |
| 52 | 1 | 852017 | Болт |
Топливный насос высокого давления двигателя ЯМЗ 7511.10
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 175.1111005 | Топливный насос высокого давления в сб | |
| 1 | 8 | 175.1111130-01 | Секция топливного насоса в сб |
| 2 | 3 | 250508-П29 | Гайка |
| 3 | 3 | 252154-П29 | Шайба |
| 4 | 1 | 175.1111024 | Фланец |
| 5 | 1 | 240-1106285 | Прокладка |
| 6 | 16 | 250517-П29 | Гайка |
| 7 | 16 | 252156-П29 | Шайба |
| 8 | 8 | 17.1111375 | Фланец нажимной |
| 9 | 3 | 45 9536 1003 | Шпилька |
| 10 | 80 | 42.1111385-01 | Прокладка регулировочная |
| 11 | 32 | 42.1111386 | Прокладка регулировочная |
| 12 | 1 | 310952-П15 | Винт стопорный |
| 13 | 16 | 852301 | Шпилька |
| 14 | 1 | 42.1111412 | Крышка защитная |
| 15 | 2 | 42.1111414 | Болт |
| 16 | 2 | 42.1111414-10 | Болт |
| 17 | 1 | 17.1111032 | Ввертыш корпуса |
| 18 | 2 | 312768-П | Прокладка |
| 19 | 1 | 175.1111021 | Корпус насоса |
| 20 | 1 | 42.1111181-01 | Рейка топливного насоса высокого давления |
| 2 | 236-1111042-А | Втулка рейки | |
| 21 | 1 | 42.1111046 | Фиксатор |
| 22 | 1 | 852802 | Шпонка |
| 23 | 1 | 175.1111055 | Вал кулачковый |
| 24 | 1 | 314019-П | Шпонка |
| 25 | 1 | 42.1111082 | Кольцо упорное |
| 26 | 2 | 6-7506А | Подшипник роликовый |
| 27 | 2 | 42.1111087 | Шайба дистанционная |
| 28 | 2 | 42.1111063-10 | Опора кулачкового вала |
| 29 | 4 | 25 3111 3015 | Кольцо 007-010-19-2-2 |
| 30 | 4 | 42.1111065 | Болт опоры |
| 31 | 2 | 42.1111163 | Кольцо пружинное |
| 32 | 1 | 42.1111077 | Втулка подшипника |
| 33 | 1 | 7511.1111450-10 | Гаситель крутильных колебаний топливного насоса высокого давления |
| 34 | 1 | 60.1121114 | Пружина тарельчатая |
| 35 | 1 | 318-85299 | Гайка колпачковая |
| 36 | 4 | 17.1111129 | Фиксатор толкателя |
| 37 | 1 | 316186-П | Пробка |
| 38 | 1 | 175.1111280 | Указатель начала подачи топлива |
| 39 | 6 | 42.1111078 | Прокладка регулировочная |
| 40 | 7 | 42.1111079 | Прокладка регулировочная |
| 41 | 1 | 42.1111080 | Прокладка регулировочная |
| 42 | 1 | 25 3111 2181 | Кольцо 068-074-36-2-1 |
| 43 | 1 | 175.1111072 | Крышка подшипника |
| 44 | 1 | 42.1111090 | Манжета |
| 45 | 6 | 252135-П29 | Шайба |
| 46 | 6 | 201458-П29 | Болт |
| 47 | 1 | 6007.1111282-01 | Клапан перепускной в сб |
| 48 | 1 | 6007.1111300-01 | Пробка клапана со штифтом в сб |
| 49 | 1 | 852205 | Шайба |
| 50 | 6 | 852219 | Шайба регулировочная |
| 51 | 1 | 33.1111289-10 | Пружина |
| 52 | 1 | 33.1111325 | Шарик |
| 53 | 1 | 6007.1111285-01 | Корпус клапана |
| 54 | 1 | 42.1111032 | Ввертыш экранированный |
| 55 | 1 | 312630-П | Шайба |
| 56 | 1 | 42.1111186 | Крышка рейки |
| 57 | 1 | 421.1110869-10 | Прокладка |
| 58 | 2 | 312700-П29 | Шайба |
| 59 | 1 | 201420-П5 | Болт |
| 60 | 1 | 250608-П15 | Гайка |
| 61 | 1 | 852212 | Шайба |
| 62 | 1 | 42.1111905 | Ввертыш |
| 63 | 8 | 17.1111110 | Толкатель плунжера в сб. |
| 64 | 8 | 17.1111115 | Кольцо стопорное |
| 65 | 8 | 17.1111118 | Ролик толкателя |
| 66 | 8 | 17.1111114 | Толкатель плунжера |
| 67 | 8 | 17.1111124 | Ось ролика толкателя |
Секция топливного насоса высокого давления двигателя ЯМЗ 7511.10
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 8 | 175.1111130 | Секция топливного насоса высокого давления | |
| 8 | 135.1111212 | Штуцер с клапаном в сб. | |
| 1 | 8 | 135.1111256 | Штуцер топливный высокого давления |
| 2 | 8 | 17.1111167 | Экран корпуса |
| 3 | 24 | 2531112081 | Кольцо 032-036-25-2-1 |
| 4 | 8 | 17.1111133-10 | Корпус секции |
| 8 | 17.1111132-01 | Корпус секции в сборе | |
| 5 | 8 | 175.1111150-10 | Пара плунжерная |
| 6 | 8 | 175.1111154-10 | Плунжер |
| 7 | 8 | 175.1111158-10 | Втулка плунжера |
| 8 | 8 | 17.1111174 | Втулка поворотная |
| 9 | 8 | 42.1111176 | Кольцо пружинное |
| 10 | 8 | 42.1111134 | Тарелка пружины верхняя |
| 11 | 8 | 17.1111138 | Пружина толкателя |
| 12 | 8 | 42.1111135 | Тарелка пружины нижняя |
| 13 | 8 | 318-85557 | Штифт корпуса |
| 14 | 16 | 2531112069 | Кольцо 021-025-25-2-1 |
| 15 | 8 | 14.1111255 | Кольцо стопрное |
| 16 | 8 | 14.1111220 | Клапан нагнетательный в сборе |
| 17 | 8 | 14.1111226 | Седло клапана |
| 18 | 8 | 14.1111224 | Клапан нагнетательный |
| 19 | 8 | 42.1111257 | Прокладка уплотнительная |
| 20 | 8 | 14.1111228 | Пружина клапана |
| 21 | 8 | 14.1111234 | Упор пружины клапана |
| 22 | 8 | 2531113073 | Кольцо 024-028-25-2-2 |
Форсунка двигателя ЯМЗ 7511.10
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 8 | 51.1112010-10 | Форсунка в сб | |
| 1 | 8 | 51.1112192 | Пружина форсунки |
| 2 | 8 | 318-85412 | Шайба |
| 2 | 8 | 318-85412-01 | Шайба |
| 2 | 8 | 318-85412-02 | Шайба |
| 2 | 8 | 318-85412-03 | Шайба |
| 2 | 8 | 318-85412-04 | Шайба |
| 2 | 8 | 318-85412-05 | Шайба |
| 2 | 8 | 318-85412-06 | Шайба |
| 2 | 8 | 318-85412-07 | Шайба |
| 2 | 8 | 318-85412-08 | Шайба |
| 2 | 8 | 318-85412-09 | Шайба |
| 2 | 8 | 318-85412-10 | Шайба |
| 3 | 8 | 51.1112024 | Корпус форсунки |
| 4 | 8 | 267.1112172 | Стержень фильтра |
| 5 | 8 | 51.1112020 | Корпус форсунки с фильтром в сб |
| 6 | 8 | 51.1112134 | Штанга форсунки |
| 7 | 8 | 51.1112382 | Проставка в сб |
| 8 | 8 | 51.1112110-10 | Распылитель |
| 9 | 8 | 51.1112116 | Гайка распылителя |
| 10 | 8 | 312471-П | Шайба |
| 11 | 8 | 310488-П2 | Шпилька |
| 12 | 16 | 7511.1112163 | Скоба крепления форсунки |
| 13 | 8 | 312695-П15 | Шайба |
| 14 | 8 | 311901-П2 | Гайка |
Коллекторы впускные двигателя ЯМЗ 7511.10
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 7511.1115020 | Коллектор впускной правый |
| 2 | 2 | 7511.1115036 | Прокладка |
| 3 | 1 | 316105-П29 | Пробка |
| 4 | 1 | 316603-П29 | Ввертыш |
| 5 | 1 | 7511.1115032 | Патрубок соединительный |
| 6 | 4 | 216262-П29 | Шпилька |
| 7 | 4 | 250513-П29 | Гайка |
| 8 | 16 | 312300-П2 | Шайба |
| 9 | 1 | 7511.1115128 | Патрубок впускной |
| 10 | 1 | 238Ф-1115132 | Прокладка |
| 11 | 1 | 7511.1115280 | Труба соединительная в сб |
| 12 | 1 | 238Ф-1115048 | Рукав |
| 13 | 2 | 238Ф-1115138 | Хомут стяжной всб |
| 14 | 20 | 252136-П2 | Шайба |
| 15 | 4 | 201495-П29 | Болт |
| 16 | 1 | 7511.1115059 | Кронштейн коллектора |
| 17 | 4 | 200315-П29 | Болт |
| 18 | 8 | 201501-П29 | Болт |
| 19 | 1 | 7511.1115021 | Коллектор впускнои левый |
| 20 | 8 | 238Б-1115026 | Прокладка |
| 21 | 8 | 201499-П29 | Болт |
Фильтр тонкой очистки топлива двигателя ЯМЗ 7511.10
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 236-1117010-А4 | Фильтр |
| 2 | 2 | 252136-П2 | Шайба |
| 3 | 2 | 250512-П29 | Гайка |
| 4 | 1 | 312630-П34 | Шайба жаклера |
| 5 | 1 | 240Н-1117147 | Клапан-жиклер |
| 6 | 1 | 240Н-1117155 | Жиклер |
| 7 | 1 | 46 9118 5560 | Шарик |
| 8 | 1 | 240Н-1117158 | Пружина |
| 9 | 2 | 252002-П29 | Шайба |
| 10 | 1 | 240Н-1117160 | Пробка |
| 11 | 1 | 316121-П29 | Пробка |
| 12 | 1 | 201-1117122-Б | Болт |
| 13 | 1 | 201-1117120 | Прокладка |
| 14 | 1 | 236-1117028-Б | Крышка |
| 15 | 1 | 201-1117116-А | Прокладка |
| 16 | 1 | 201-1117118 | Прокладка |
| 17 | 1 | 201-1117040-А | Элемент фильтрующий |
| 1 | 201-1117040-А | Элемент фильтрующий в упаковке | |
| 18 | 1 | 204А-1117029 | Пружина |
| 19 | 1 | 201-1117016-Б2 | Колпак |
| 20 | 1 | 312482-П34 | Шайба |
| 21 | 1 | 316184-П29 | Пробка сливная |
Турбокомпрессор двигателя ЯМЗ 7511.10
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 12.1118130 | Корпус компрессора в сб |
| 2 | 3 | 201418-П29 | Болт |
| 3 | 1 | 12.1118134 | Корпус компрессора |
| 4 | 3 | 25 3111 6057 | Кольцо 010-044-75-2-5 |
| 5 | 1 | 240Н-1118282 | Кольцо уплотнительное |
| 6 | 1 | 12.1118135 | Вставка корпуса компрессора |
| 7 | 1 | 12.1118120 | Гайка |
| 8 | 1 | 12.1118110-02 | Колесо компрессора |
| 9 | 1 | 12.1118036 | Болт -стопор |
| 10 | 1 | 12.1118294 | Проставка корпуса турбины |
| 11 | 4 | 12.1118106 | Кольцо уплотнительное |
| 12 | 1 | 12.1118154 | Кольцо турбины |
| 13 | 1 | 12.1118024 | Корпус подшипников |
| 2 | 258364-П | Штифт | |
| 14 | 6 | 310437-П | Шпилька |
| 15 | 3 | 12.1118103 | Пластина |
| 16 | 6 | 12.1118104 | Болт |
| 17 | 1 | 12.1118086 | Колесо турбины с валом в сб |
| 18 | 4 | 250512-П5 | Гайка |
| 19 | 4 | 312300-П2 | Шайба |
| 20 | 1 | 238Ф-1118158 | Прокладка |
| 21 | 4 | 201505-П29 | Болт |
| 22 | 1 | 12.1118030 | Втулка подшипниковая |
| 23 | 2 | 12.1118270 | Шайба упорная |
| 24 | 1 | 12.1118268 | Шайба распорная |
| 25 | 1 | 12.1118272 | Подшипник упорный |
| 26 | 1 | 12.1118180 | Экран маслосбрасывающий |
| 27 | 1 | 12.1118284 | Маслоотражатель |
| 28 | 1 | 12.1118283 | Втулка уплотнительных колец |
| 29 | 8 | 201457-П29 | Болт |
| 30 | 8 | 252135-П2 | Шайба |
| 31 | 4 | 12.1118102 | Пластина компрессора |
| 32 | 1 | 12.1118280 | Крышка корпуса подшипников |
| 33 | 1 | 12.1118240 | Кольцо уплотнительное |
| 34 | 4 | 252005-П2 | Шайба |
Трубки подвода и слива масла турбокомпрессора двигателя ЯМЗ 7511.10
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 12.1118010 | Турбокомпрессор в сб |
| 2 | 1 | 315455-П29 | Кляммер |
| 3 | 1 | 238БМ-1111558 | Труба подвода масла к корректору по наддуву |
| 4 | 1 | 310236-П29 | Болт |
| 5 | 2 | 201495-П2 | Болт |
| 6 | 4 | 252156-П2 | Шайба |
| 7 | 5 | 312326-П34 | Шайба |
| 8 | 1 | 238Ф-1118224 | Фланец турбокомпрессора |
| 9 | 1 | 238Ф-1118225 | Прокладка |
| 10 | 1 | 201458-П29 | Болт |
| 11 | 2 | 252135-П2 | Шайба |
| 12 | 2 | 252005-П29 | Шайба |
| 13 | 4 | 238Н-1017152 | Скоба крепления трубки |
| 14 | 1 | 201466-П29 | Болт |
| 15 | 1 | 238Ф-1118226 | Трубка подвода масла к турбокомпрессору |
| 1 | 238Ф-1118220 | Трубка подвода масла к турбокомпрессору в сб | |
| 16 | 2 | 238Н-1017243 | Гайка упорная в сб |
| 17 | 2 | 238Н-1017318 | Кольцо |
| 18 | 2 | 314678-П29 | Штуцер проходной |
| 19 | 2 | 314802-П | Муфта конусная |
| 20 | 2 | 238Н-1017216 | Наконечник |
| 21 | 1 | 310096-П2 | Болт |
| 22 | 1 | 314681-П29 | Штуцер крепления трубки к блоку |
| 23 | 1 | 236-1306082 | Штуцер трубки слива масла |
| 24 | 1 | 236-1306084 | Рукав |
| 25 | 2 | 297575-П29 | Шплинт |
| 26 | 2 | 316215-П | Хомут в сб |
| 27 | 2 | 201497-П29 | Болт |
| 28 | 1 | 238П-1017156 | Проставка скобы |
| 29 | 1 | 238Б-1118340 | Трубка слива масла |
| 30 | 1 | 238Ф-1118322 | Прокладка |
| 31 | 1 | 310122-П2 | Болт |
| 32 | 2 | 312482-П34 | Шайба |
| 33 | 1 | 315352-П29 | Кляммер |
| 34 | 1 | 240-1104337 | Прокладка кляммера |
Водяные трубки и термостаты системы охлаждения, для двигателей с индивидуальными головками цилиндра двигателя ЯМЗ 7511.10
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 8 | 200276-П29 | Болт |
| 2 | 24 | 252135-П2 | Шайба |
| 3 | 2 | 7511.1306051-10 | Патрубок с защитным экраном в сб |
| 4 | 2 | 236-1306053 | Патрубок |
| 5 | 2 | 7511.1306055 | Экран защитный |
| 6 | 4 | 236-1306054-А | Прокладка |
| 7 | 2 | 45 9144 1038 | Термостат ТС107-1306100-06 |
| 8 | 2 | 7511.1306050 | Коробка термостата с ниппелем в сб |
| 2 | 7511.1306052-10 | Коробка термостата | |
| 2 | 7511.1306082 | Ниппель | |
| 2 | 206Д-1011066 | Прокладка | |
| 1 | 316121-П29* | Пробка | |
| 9 | 1 | 45 9930 0006* | Кран ПС7-0 |
| 1 | 7511.1303100 | Труба водяная передняя правая с термостатом в сб | |
| 10 | 1 | 7511.1303104 | Труба водяная передняя правая |
| 11 | 4 | 316205-П | Хомут в сб |
| 12 | 2 | 238Б-1013740 | Рукав |
| 1 | 7511.1303108 | Труба водяная задняя правая в сб | |
| 13 | 1 | 7511.1303112 | Труба водяная задняя правая |
| 14 | 3 | 316169-П2 | Пробка |
| 15 | 8 | 201468-П29 | Болт |
| 16 | 8 | 201460-П29 | Болт |
| 17 | 16 | 252005-П29 | Шайба |
| 18 | 8 | 7511.1303268 | Прокладка |
| 1 | 7511.1303110 | Труба водяная задняя левая в сб. | |
| 19 | 1 | 7511.1303114 | Труба водяная задняя левая |
| 1 | 7511.1303101 | Труба водяная передняя левая с термостатом в сб. | |
| 20 | 1 | 7511.1303105 | Труба водяная передняя левая |
| 21 | 4 | 316215-П | Хомут в сб. |
| 22 | 1 | 7511.1306070 | Тройник с соединительными трубками в сб. |
| 23 | 2 | 236-1306084 | Рукав соединительный |
| 24 | 2 | 236-1003114-В | Кольцо уплотнительное |
| 25 | 4 | 297575-П29 | Шплинт |
| 26 | 2 | 240-1303246 | Фланец |
| 27 | 4 | 252134-П2 | Шайба |
| 28 | 4 | 201420-П29 | Болт |
| 29 | 1 | 7511.1306080 | Труба перепускная |
| 1 | 7511.1306080-01 | Труба перепускная в сб. |
Водяной насос двигателя ЯМЗ 7511.10
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 7511.1307010 | Насос водяной в сб. | |
| 1 | 7511.1307010-01 | Насос водяной в сб. | |
| 1 | 1 | 7511.1307216 | Шкив привода |
| 2 | 1 | 8401.1307136 | Кольцо стопорное |
| 3 | 2 | 4 619 329 125 | Подшипник 1160304К |
| 4 | 1 | 850.1307023 | Валик насоса |
| 5 | 1 | 840.1307026 | Водосбрасыватель |
| 1 | 236-1307014-Д | Корпус водяного насоса в сб. | |
| 6 | 1 | 236-1307015-Д | Корпус |
| 7 | 4 | 252136-П2 | Шайба |
| 8 | 4 | 250513-П29 | Гайка |
| 9 | 2 | 216526-П29 | Шпилька |
| 10 | 1 | 236-1307017-Г | Втулка уплотнительного кольца |
| 11 | 11 | 240-1005582-Б | Кольцо уплотнительное |
| 12 | 4 | 310423-П29 | Шпилька |
| 13 | 1 | 236-1307048-Б | Прокладка |
| 14 | 2 | 250511-П29 | Гайка |
| 15 | 2 | 252135-П2 | Шайба |
| 16 | 1 | 236-1307084 | Патрубок водяного насоса |
| 17 | 1 | 2 531 112 302 | Кольцо 112-120-46-2-1 |
| 18 | 1 | 236-1307078 | Заглушка крыльчатки |
| 1 | 236-1307030-В | Крыльчатка в сб | |
| 1 | 236-1307030-Г** | Крыльчатка в сб | |
| 19 | 1 | 236-1307032-В | Крыльчатка |
| 20 | 1 | 850.1307062 | Манжета |
| 21 | 1 | 8401.1307039 | Втулка торцового уплотнения |
| 1 | 850.1307039** | Втулка торцового уплотнения | |
| 22 | 1 | 840.1307031 | Уплотнение торцовое в сб |
| 1 | 850.1307031** | Уплотнение торцовое в сб |
Натяжное устройство ремня привода водяного насоса двигателя ЯМЗ 7511.10
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 7511.1307155 | Натяжное устройство в сб | |
| 1 | 2 | 240Б-1318056 | Кольцо Б47 |
| 2 | 1 | 840.1307194 | Крышка шкива |
| 3 | 1 | 236-1028224 | Кольцо стопорное |
| 4 | 2 | 46 1982 7140 | Подшипник 6-180603КС9 |
| 5 | 1 | 236-1307149 | Втулка распорная |
| 6 | 1 | 236-1307111 | Втулка распорная |
| 7 | 1 | 236-1307180 | Шкив натяжного устройства |
| 8 | 1 | 25 6421 1301 | Ремень зубчатый 1 кл. 1-11*1045 |
| 9 | 2 | 310098-П29 | Болт |
| 10 | 2 | 312672-П29 | Шайба упорная |
| 11 | 1 | 236-1307184 | Ось |
| 12 | 1 | 236-1307306 | Рычаг |
| 13 | 1 | 236-1307206 | Кронштейн |
| 14 | 1 | 312681-П29 | Шайба |
| 15 | 2 | 312681-П29 | Шайба |
| 16 | 2 | 201682-П29 | Болт |
Вентилятор и кожух вентилятора двигателя ЯМЗ 7511.10
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 236НЕ-1308012 | Крыльчатка вентилятора в сб |
| 2 | 1 | 236НЕ-1309010 | Кожух вентилятора в сб |
| 3 | 4 | 201456-П29 | Болт |
| 4 | 1 | 236НЕ-1309064 | Кронштейн крепления кожуха правый верхний |
| 5 | 1 | 7511.1309065 | Втулка кронштейна |
| 6 | 1 | 236НЕ-1309066 | Кронштейн крепления кожуха левый верхний |
| 7 | 1 | 236НЕ2-1309072 | Кронштейн крепления кожуха правый нижний |
| 8 | 5 | 201497-П29 | Болт |
| 9 | 6 | 252136-П2 | Шайба |
| 10 | 1 | 236НЕ-1309074 | Кронштейн крепления кожуха левый нижний |
| 11 | 4 | 252135-П2 | Шайба |
| 12 | 4 | 250510-П29 | Гайка |
| 13 | 1 | 200319-П29 | Болт |
Привод вентилятора двигателя ЯМЗ 7511.10
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 7511.1308011-10 | Привод вентелятора в сб | |
| 1 | 1 | 236-1308646 | Крышка передняя муфты |
| 2 | 6 | 252005-П29 | Шайба |
| 3 | 9 | 252135-П2 | Шайба |
| 4 | 6 | 310034-П29 | Болт |
| 5 | 1 | 7511.1308652 | Ступица |
| 6 | 1 | 250638-П29 | Гайка |
| 7 | 1 | 250160-П2 | Шайба |
| 8 | 4 | 236-1308630 | Диск ведомый |
| 9 | 3 | 236-1308632 | Диск ведомый |
| 10 | 3 | 236-1308036 | Прокладка |
| 11 | 1 | 240-1307090 | Манжета в сб |
| 12 | 1 | 236-1308600 | Поршень в сб |
| 13 | 1 | 236-1308616 | Обойма |
| 14 | 1 | 236-1308634 | Упор поршня |
| 15 | 6 | 236-1308620 | Пружина нажимная внутренняя |
| 16 | 6 | 236-1308635 | Пружина оттяжная |
| 17 | 6 | 236-1308618 | Пружина нажимная наружная |
| 18 | 1 | 236-1308606 | Поршень |
| 19 | 1 | 25 3111 2299 | Кольцо 108-115-46-2-1 |
| 20 | 1 | 236-1701067-А | Кольцо Б 40 |
| 21 | 4 | 250513-П29 | Гайка |
| 22 | 1 | 200328-П29 | Болт |
| 23 | 6 | 252136-П2 | Шайба |
| 24 | 1 | 236-1308047 | Вал привода в сб |
| 25 | 1 | 46 1212 1092 | Подшипник 202 |
| 26 | 1 | 46 1212 1626 | Подшипник 6-205К |
| 27 | 1 | 45 9824 6263 | Шпонка |
| 28 | 1 | 236-1308648 | Вал муфты в сб |
| 29 | 2 | 240Н-1118106 | Кольцо уплотнительное |
| 30 | 1 | 236-1308218 | Трубка в сб |
| 31 | 2 | 45 9414 6081 | Винт |
| 32 | 1 | 7511.1308103 | Штуцер |
| 33 | 4 | 310423-П29 | Шпилька |
| 34 | 1 | 312630-П | Шайба |
| 35 | 1 | 238-1308101 | Корпус привода со штифтом в сб |
| 36 | 1 | 236-1308108-Б | Прокладка |
| 37 | 4 | 238НБ-1118107 | Кольцо уплотнительное |
| 38 | 1 | 236-1308056 | Втулка распорная |
| 39 | 1 | 8..8365 | Подшипник 3205 |
| 40 | 1 | 45 9327 1074 | Болт |
| 41 | 1 | 311401-П2 | Гайка |
| 42 | 1 | 236-1308104-Б2 | Шестерня |
| 43 | 3 | 201456-П29 | Болт |
| 44 | 1 | 236-1308107 | Фланец упорный |
| 45 | 1 | 46 2213 3853 | Подшипник 70-32605КМ |
| 46 | 1 | 236-1308042 | Шайба упорная |
| 47 | 1 | 236-1308514 | Втулка |
| 48 | 1 | 7511.1308024-10 | Шкив со втулкой в сб |
| 49 | 1 | 236-1308395 | Манжета в сб |
Выключатель муфты привода вентилятора двигателя ЯМЗ 7511.10
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 236-1308680 | Включатель муфты привода вентелятора в сб | |
| 1 | 1 | 240-1005586 | Кольцо уплотнительное |
| 2 | 1 | 240Б-1318234 | Крышка корпуса |
| 3 | 2 | 252154-П2 | Шайба |
| 4 | 2 | 201418-П29 | Болт |
| 5 | 1 | 236-1308706 | Пружина возвратная |
| 6 | 1 | 236-1308704 | Шайба пружины |
| 7 | 2 | 236-1308700 | Шайба |
| 8 | 1 | 236-1308694-А | Золотник |
| 9 | 2 | 236-1308696 | Пружина |
| 10 | 1 | 200271-П29 | Болт |
| 11 | 2 | 252135-П2 | Шайба |
| 12 | 1 | 236-1308702* | Толкатель |
| 1 | 236-1308702-А* | Толкатель | |
| 13 | 1 | 201460-П29 | Болт |
| 14 | 1 | 236-1308682 | Корпус включателя в сб |
| 15 | 1 | 238Н-1722063 | Кольцо уплотнительное |
| 16 | 1 | 236-1308740 | Пробка крана |
| 17 | 2 | 46 9117 3985 | Шарик Б 5,0-100 |
| 18 | 1 | 236-1308745 | Пружина фиксатора |
| 19 | 1 | 240-1011085 | Кольцо |
| 20 | 5 | 312472-П | Шайба |
| 21 | 1 | 45 9144 1118 | Датчик термосиловой ТС 103-1306090-10 |
| 22 | 1 | 25 3111 2062 | Кольцо 014-018-25-2-1 |
| 23 | 1 | 25 3111 2081 | Кольцо 032-036-25-2-1 |
| 24 | 1 | 236-1308722 | Гайка |
| 25 | 1 | 236-1308752 | Прокладка корпуса |
| 26 | 7 | 312326-П34 | Шайба |
| 27 | 2 | 310096-П29 | Болт |
| 28 | 1 | 252006-П29 | Шайба |
| 29 | 1 | 236НЕ-1308763 | Трубка отводящая в сб |
| 30 | 1 | 236-1308097 | Кляммер |
| 31 | 1 | 240Б-1318124 | Прокладка |
| 32 | 1 | 46 9116 2965 | Шарик Б 3-60 |
| 33 | 1 | 236-1308728 | Шток фиксатора золотника |
| 34 | 1 | 316187-П29 | Пробка |
| 35 | 1 | 236НЕ-1308754-А | Труба подводящая в сб |
| 36 | 1 | 310095-П29 | Болт |
| 37 | 1 | 314681-П29 | Штуцер |
Сцепление двигателя ЯМЗ 7511.10
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 182.1601130 | Диск ведомый в сб |
| 2 | 8 | 313020-П2 | Заклепка |
| 3 | 4 | 184.1601158 | Штифт упорный |
| 4 | 2 | 184.1601153 | Диск демпфера |
| 5 | 2 | 184.1601167 | Пружина тарельчатая |
| 6 | 1 | 184.1601142 | Ступица ведомого диска |
| 7 | 8 | 184.1601151 | Пружина демпфера внутреняя |
| 8 | 8 | 184.1601150 | Пружина демпфера |
| 9 | 1 | 184.1601131 | Диск ведомый с фрикционными накладками в сб |
| 10 | 24 | 313018-П | Заклепка |
| 11 | 2 | 184.1601138-01* | Накладка фрикционная |
| 11 | 2 | 184.1601138* | Накладка фрикционная |
| 12 | 1 | 184.1601132 | Диск ведомый с пластинами в сб |
| 13 | 24 | 313017-П | Заклепка |
| 14 | 1 | 184.1601134 | Диск ведомый с кольцами демпфера |
| 15 | 12 | 184.1601135 | Пластина пружинная |
| 16 | 16 | 182.1601342 | Пластина нажимного диска |
| 17 | 4 | 257257-П2 | Заклепка |
| 18 | 4 | 252006-П2 | Шайба |
| 19 | 12 | 45 9348 1571 | Болт |
| 20 | 14 | 252136-П2 | Шайба |
| 21 | 1 | 184.1601090 | Диск нажимной с кожухом в сб |
| 22 | 4 | 182.1601343 | Болт нажимного диска |
| 23 | 1 | 182.1601122 | Кожух сцепления с пластинами в сб |
| 24 | 4 | 182.1601344 | Втулка |
| 25 | 1 | 182.1601360 | Кольцо кожуха упорное |
| 26 | 12 | 201464-П2 | Болт |
| 27 | 6 | 182.1601097 | Скоба |
| 28 | 12 | 182.1601364 | Втулка |
| 29 | 1 | 182.1601275 | Кольцо стопорное |
| 30 | 1 | 182.1601273 | Шайба пружинная |
| 31 | 1 | 184.1601115 | Пружина нажимная |
| 32 | 1 | 182.1601120 | Кольцо упорное |
| 33 | 1 | 183.1601093 | Диск нажимной |
| 34 | 1 | 250636-П29 | Гайка |
| 35 | 1 | 238-1601010-Б | Картер сцепления с втулками в сб |
| 1 | 184.1601015 | Картер сцепления | |
| 36 | 1 | 236-1601030-А2 | Крышка люка картера верхняя |
| 37 | 12 | 252137-П2 | Шайба |
| 38 | 12 | 310214-П29 | Болт крепления картера сцепления |
| 39 | 1 | 184.1601215-10 | Вал выключения сцепления |
| 40 | 1 | 45 9824 6270 | Шпонка |
| 41 | 1 | 238Н-1601040 | Корпус уплотнителя вала |
| 42 | 1 | 238Н-1601042 | Кольцо уплотнительное |
| 43 | 1 | 238Н-1601044 | Кольцо |
| 44 | 2 | 184.1601216 | Втулка |
| 2 | 184.1601218 | Кольцо стопорное | |
| 45 | 8 | 312399-П2 | Шайба |
| 46 | 8 | 310013-П2 | Болт |
| 47 | 8 | 252135-П2 | Шайба |
| 48 | 8 | 201454-П29 | Болт |
| 49 | 1 | 236-1301022-Б | Крышка люка картера нижняя |
| 50 | 1 | 184.1601203 | Вилка выключения сцепления |
| 51 | 2 | 182.1601187 | Сухарь |
| 52 | 2 | 310213-П29 | Болт |
| 53 | 1 | 184.1601180-30 | Муфта выключения сцепления в сб |
| 54 | 1 | 182.1601183 | Кольцо предохранительное |
| 55 | 1 | 182.1601198 | Кольцо |
| 56 | 1 | 182.1601199-01 | Кольцо замковое |
| 57 | 1 | 183.1601197 | Кольцо стопорное |
| 58 | 1 | 183.1601195 | Шайба отражательная |
| 59 | 1 | 46 1214 0538 | Подшипник 70-117 |
| 60 | 1 | 182.1601193 | Втулка подшипника |
| 61 | 1 | 184.1601185-30 | Муфта выключения сцепления |
| 62 | 1 | 236-1601230 | Шланг смазки подшипника в сб |
| 63 | 1 | 182.1601188 | Пружина муфты |
| 64 | 1 | 182.1601190 | Скоба пружины |
| 65 | 1 | 260316-П2 | Заглушка |
| 66 | 3 | 45 9167 5005 | Масленка |
Устройство натяжное двигателя ЯМЗ 7511.10
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 2 564 211 403 | Ремень зубчатый 14*10-937 |
| 2 | 1 | 236-3509300-А3 | Устройство натяжное в сб. |
| 3 | 2 | 201460-П29 | Болт |
| 4 | 6 | 252135-П2 | Шайба |
| 5 | 1 | 200271-П29 | Болт |
| 6 | 1 | 236-3509318-В | Крышка |
| 7 | 1 | 236-3509320 | Прокладка |
| 8 | 1 | 236-1028224 | Кольцо стопорное |
| 9 | 1 | 236-1307148 | Кольцо упорное |
| 10 | 2 | 4 612 121 266 | Подшипник 203А |
| 10 | 2 | 4 612 121 322 | Подшипник 6-203А |
| 11 | 1 | 236-3509324-Б | Кольцо распорное |
| 12 | 1 | 236-1307107 | Кольцо |
| 13 | 1 | 236-3509312-В | Шкив |
| 14 | 1 | 236-3509316-Б | Ось шкива |
| 15 | 1 | 4 591 675 012 | Масленка 2.3.90.Ц6 |
| 16 | 2 | 250659-П29 | Гайка |
| 17 | 1 | 204-1308054 | Шайба |
| 18 | 1 | 236-3509306-А | Кронштейн |
| 19 | 1 | 252137-П2 | Шайба |
| 20 | 1 | 250515-П29 | Гайка |
| 21 | 1 | 236-3509308-Б | Болт-натяжитель в сб |
| 22 | 3 | 201454-П29 | Болт |
Генератор в сборе, его крепление и привод двигателя ЯМЗ 7511.10
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 2 | - | Ремень 13*10-900**** |
| 1 | 7511.3701002* | Комплект ремней привода генератора | |
| 1 | 7511.3701002-01* | Комплект ремней привода генератора (Ремень АVX 13-900 2 шт. | |
| 2 | 1 | 250515-П29 | Гайка |
| 3 | 1 | 252137-П2 | Шайба |
| 4 | 2 | 252007-П29 | Шайба |
| 5 | 1 | 7511.3701790-10 | Планка натяжная |
| 6 | 3 | 252006-П29 | Шайба |
| 7 | 1 | 310086-П29 | Болт |
| 8 | 1 | 6582.3701-03*,** | Генератор в сб |
| 1 | 3112.3771*,*** | Генератор в сб | |
| 9 | 1 | 7511.3701795 | Болт натяжителя |
| 10 | 1 | 238-3701780 | Палец |
| 11 | 1 | 201458-П29 | Болт |
| 12 | 2 | 252135-П2 | Шайба |
| 13 | 2 | 252136-П2 | Шайба |
| 14 | 1 | 250512-П29 | Гайка |
| 15 | 1 | 238-3701774-Б | Кронштейн |
| 16 | 1 | 201505-П29 | Болт |
| 17 | 1 | 216233-П29 | Шпилька |
| 18 | 1 | 250511-П29 | Гайка |
Стартер двигателя ЯМЗ 7511.10
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 45 7375 1469 | Стартер |
| 2 | 1 | 240-3708721 | Скоба |
| 3 | 1 | 200853-П29 | Болт |
| 4 | 1 | 252138-П2 | Шайба |
| 5 | 4 | 201563-П29 | Болт |
| 6 | 4 | 252137-П2 | Шайба |
| 7 | 1 | 236-3708702-Б | Кронштейн верхний |
| 8 | 1 | 236-3708704-Б | Кронштейн нижний |
| 9 | 1 | 313413-П | Штифт |
Стартёр двигателя ЯМЗ 7511.10
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | СТ103А-3708338 | Кольцо |
| 2 | 1 | 25.3708101 | Корпус |
| 3 | 1 | МХ-1087 | Шайба |
| 4 | 1 | СТ103А-3708046 | Кольцо |
| 5 | 4 | СТ103-3708102 | Полюс |
| 6 | 8 | X1-11-58 | Винт |
| 7 | 2 | СТ103-3708003 | Шпилька |
| 8 | 2 | МX-0142 | Шайба |
| 9 | 2 | MX-0954 | Шайба |
| 10 | 2 | СТ103А-3708045 | Шайба |
| 11 | 1 | СТ103-3708150 | Катушка |
| 12 | 2 | 25.3708005 | Шайба |
| 13 | 2 | MX-0276 | Шайба |
| 14 | 17 | X-1482 | Шайба |
| 15 | 2 | 8X-1533 | Гайка |
| 16 | 1 | 45 9816 8046 | Шайба |
| 17 | 1 | М8*1*20 | Болт |
| 18 | 2 | X2-9302 | Гайка |
| 19 | 2 | 7X-4289 | Шайба |
| 20 | 1 | MX-0825 | Шайба |
| 21 | 1 | MX-0037 | Шайба |
| 22 | 1 | СТ103А-3708339 | Кольцо |
| 23 | 1 | СТ103-3708030 | Шина |
| 24 | 1 | 25.3708300 | Крышка коллектора |
| 25 | 1 | СТ130А-3708309 | Втулка |
| 26 | 1 | 25.3708320 | Траверса |
| 27 | 8 | 2500.3708050 | Щетка |
| 28 | 8 | 7X-4196 | Винт |
| 29 | 2 | 45 9432 1109 | Винт |
| 30 | 1 | CT-142-3708070 | Ось |
| 31 | 1 | 16.3708406 | Кольца |
| 32 | 4 | МХ-0905 | Винт |
| 33 | 4 | Х-4001 | Шайба |
| 34 | 4 | 8Х-1497 | Шайба |
| 35 | 1 | 25.3708001 | Кожух |
| 36 | 1 | 25.3708002 | Прокладка |
| 37 | 1 | 25.3708510 | Корпус привода |
| 38 | 1 | 25.3708403 | Шайба упорная |
| 39 | 1 | 25.3708600 | Привод в сб |
| 40 | 12 | 25.3708502 | Винт |
| 41 | 1 | 25.3708501 | Шайба привода |
| 42 | 1 | М67 2615 030 | Сальник |
| 43 | 1 | 25.3708410 | Крышка привода |
| 44 | 6 | 25.3708404 | Винт |
| 45 | 1 | 25.3708200 | Якорь |
| 46 | 2 | МХ-1104 | Болт |
| 47 | 2 | МХ-1032 | Шайба |
| 48 | 1 | 25.3708450 | Рычаг |
| 49 | 1 | СТ103-3708004 | Катушка |
| 50 | 2 | 25.3708004 | Пластина |
Реле стартера двигателя ЯМЗ 7511.10
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 4 | 7Х-4289 | Шайба |
| 2 | 2 | МХ-0825 | Шайба |
| 3 | 4 | МХ-1020 | Винт |
| 4 | 5 | Х-4001 | Шайба |
| 5 | 1 | 8Х-1497 | Шайба |
| 6 | 1 | РС25-3708080 | Крышка |
| 7 | 1 | РС25-3708006-Б | Прокладка |
| 8 | 1 | РС25-3708013 | Скоба |
| 9 | 2 | МХ-0021 | Шайба |
| 10 | 1 | РС25-3708030 | Диск контактный |
| 11 | 1 | РС100-3708003 | Шайба |
| 12 | 1 | РС25-3708007 | Пружина |
| 13 | 1 | ВМ-335-37 | Шайба |
| 14 | 2 | РС25-3708011 | Болт контактный |
| 15 | 1 | 45 9871 1018 | Шплинт |
| 16 | 1 | 25.3708802 | Гайка |
| 17 | 1 | 25.3708801 | Втулка |
| 18 | 1 | 25.3708806 | Шайба |
| 19 | 1 | 25.3708804 | Чашка |
| 20 | 1 | 18.3708011 | Пружина |
| 21 | 1 | 25.3708805 | Чашка |
| 22 | 1 | 25.3708803 | Прокладка |
| 23 | 1 | 25.3708850 | Якорь |
| 24 | 1 | РС103-3708100 | Ярмо с катушкой |
| 25 | 1 | 540244 | Наконечник |
| 26 | 4 | Х2-9302 | Гайка |
| 27 | 1 | МХ-1146 | Болт |
| 28 | 1 | 1-МЮ-37 | Шайба |
| 29 | 1 | МХ-0434 | Шайба |
| 30 | 1 | РС25-3708002-В | Корпус реле стартера |
| 31 | 3 | МХ-1032 | Шайба |
| 32 | 3 | Х-1482 | Шайба |
| 33 | 3 | МХ-1215 | Болт |
| 34 | 1 | МХ-1031 | Наконечник |
| 35 | 1 | РС25-3708016 | Прокладка |
| 36 | 1 | РС25-3708015 | Втулка |
| 37 | 1 | РС25-3708014 | Втулка |
| 38 | 4 | МХ-0287 | Шайба |
| 39 | 4 | МХ-1126 | Болт |
| 40 | 1 | 25.3708800 | Реле стартера в сб |
клапан системы охлаждения маслом гильз двигателей ямз 238 турбо форсунка 267.111 20 10-11 цена ямз 175 установка секции компрессия давление ямз 238н турбо. фильтр тонкой очистки топлива двигателя ЯМЗ топливный фильтр к двигателям ямз 33.1111289-10 РАЗРАБОТКА ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА ВОССТАНОВЛЕНИЯ ВАЛА ПРИВОДА ВЕНТИЛЯТОРА СИСТЕМЫ ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ ЯМЗ-КАЗ-642. шплит ямз 7511.10 вал распределительный выпускной w211 втулка направляющая маховика ямз. ЯМЗ-7511.10 запчасти термостат сильфон 7511.1308011-10 теплообменник ямз. маслоочиститель Сцепление двигателя ЯМЗ-7511.10 гонит масло между двигателем и картером маховика в ямз 238 привод тнвд ямз 236. трубка охлаждения двигателя А-141 цена инструкция Датчик термо силовой ТС 103-1306090-10 ЯМЗ 7511 крепление передней опоры двигатель ямз 7511.10 7511.10. передняя опора ямз 7511.10 запчасти для ямз 7511 17.1106 двигатель ямз-7511.10. электромагнитный Включатель муфты привода вентилятора ЯМЗ включатель привода вентилятора 236НЕ2 запчасти на ямз устройство ямз-7511. запчасти на двигатель маз 7511.10 устройство двигателя 238д2 7511-10 поршневые кольца двигателя ямз-7511.10. запчасти ямз 7511.10 запчасти ЯМЗ-7511 привод вентилятора ямз 238 регулятор тнвд ямз устройство. секция топливного насоса высокого давления двигателя ЯМЗ-7511.10 назначение и устройство секций двигателя ЯМЗ-7511.10 Шплит ф3 промежуточный вал привода тнвд. куплю систему водяной охлаждение ямз 7511.10 06 установка поршень гильза Д-240 привод топливного насоса высокого давления двигателя ямз-7511.10 314650-П29. 236Н-1013600-Б. Теплообменник жидкостно-масляный в сборе цена
