Блок цилиндров двигателя ЯМЗ 238 М
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 238-1002012-А5 | Блок цилиндров |
| 2 | 5 | 236-1005178 | Болт стяжной |
| 3 | 10 | 236-1005181 | Шайба |
| 4 | 10 | 312304-П | Шайба |
| 5 | 10 | 236-1005159 | Болт |
| 6 | 1 | 236-1002265-А | Прокладка левая |
| 7 | 14 | 252136-П2 | Шайба |
| 8 | 10 | 200325-П29 | Болт |
| 9 | 1 | 236-1002272 | Маслоотражатель |
| 10 | 1 | 201-1005034-Б4 | Манжета |
| 11 | 4 | 200827-П29 | Болт |
| 12 | 4 | 252138-П2 | Шайба |
| 13 | 1 | 236-1001020-А | Кронштейн передней опоры |
| 14 | 2 | 200328-П29 | Болт |
| 15 | 1 | 236-1002260-Б2 | Крышка передняя |
| 16 | 1 | 236-1002266-А | Прокладка правая |
| 17 | 1 | 236-1002258-А2 | Прокладка |
| 18 | 1 | 236-1002255-ВЗ | Крышка |
| 19 | 1 | 312534-П2 | Шайба |
| 20 | 3 | 250513-П29 | Гайка |
| 21 | 5 | 236-1005180 | Болт |
| 22 | 1 | 238-1111620 | Трубка отвода масла от топливного насоса |
| 23 | 1 | 310096-П2 | Болт |
| 24 | 2 | 312326-П34 | Шайба |
| 25 | 4 | 200276-П29 | Болт |
| 26 | 4 | 312356-П29 | Шайба |
| 27 | 1 | 238-1111614 | Трубка подвода масла к топливному насосу |
| 28 | 1 | 310122-П2 | Болт |
| 29 | 2 | 312482-П34 | Шайба |
| 30 | 1 | 236-1014272 | Прокладка сапуна |
| 31 | 1 | 236-1014250 | Сапун |
| 32 | 1 | 236-1002314-Б | Прокладка |
| 33 | 1 | 238-1002311 | Картер маховика |
| 34 | 10 | 252137-П2 | Шайба |
| 35 | 10 | 310044-П29 | Болт |
| 36 | 3 | 201456-П29 | Болт |
| 37 | 3 | 252135-П2 | Шайба |
| 38 | 1 | 236-1005160-АЗ | Манжета |
| 39 | 1 | 315450-П29 | Кляммер |
| 40 | 1 | 236-1002315 | Маслоотражатель |
| 41 | 1 | 236-1002333 | Указатель верхней мертвой точки поршня |
| 42 | 1 | 236-1002318 | Крышка люка |
| 43 | 4 | 252135-П2 | Шайба |
| 44 | 4 | 201454-П29 | Болт |
Головка цилиндров двигателя ЯМЗ 238 М
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 2 | 238-1003210-ВЗ | Прокладка |
| 2 | 8 | 236-1003108-Б | Седло впускного клапана |
| 3 | 8 | 236-10031 10-ВЗ | Седло выпускного клапана |
| 4 | 14 | 313934-П | Заглушка |
| 5 | 4 | 236-1003330 | Рым-болт |
| 6 | 8 | 312472-П | Шайба |
| 7 | 16 | 236-1007032-Б | Втулка клапана направляющая |
| 8 | 8 | 236-1003114-В2 | Кольцо уплотнительное |
| 9 | 8 | 236-1003112-В | Стакан форсунки |
| 10 | 8 | 236-1003113 | Гайка крепления стакана |
| 11 | 8 | 236-1007262 | Манжета впускного клапана |
| 12 | 2 | 238-1003270 | Прокладка крышки |
| 13 | 1 | 238-1003245 | Крышка головки с маслозаливным патрубком и винтами крепления |
| 14 | 1 | 238-1003261-Б | Крышка головки цилиндров с маслозаливным патрубком |
| 15 | 8 | 204А-1003278 | Прокладка |
| 16 | 8 | 201-1003272-А2 | Винт |
| 17 | 8 | 258039-П29 | Шплинт |
| 18 | 1 | 201-1 114060-А | Крышка горловины мас-лозаливного патрубка |
| 19 | 1 | 201-1 114064-А | Цепочка |
| 20 | 1 | 238-1003260-Б | Крышка в сборе |
| 21 | 1 | 238-1003244 | Крышка головки с винтами крепления |
| 22 | 1 | 201-1114065-А2 | Прокладка |
| 23 | 8 | 313992-П | Заглушка |
| 24 | 42 | 311423-П5 | Гайка |
| 25 | 42 | 312399-П2 | Шайба |
| 26 | 42 | 236-1003016-Б | Шпилька крепления головки цилиндров |
| 27 | 2 | 238-1003013-Д | Головка цилиндров |
Поршень и шатун двигателя ЯМЗ 238 М
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 8 | 236-1004063-Б | Болт крышки шатуна длинный |
| 2 | 8 | 236-1004062-Б | Болт крышки шатуна короткий |
| 3 | 8 | 236-1002023 | Кольцо уплотнительное нижнее |
| 4 | 8 | 236-1002024-А | Кольцо уплотнительное верхнее |
| 5 | 8 | 236-1002040 | Кольцо антикавитационное |
| 6 | 8 | 236-1002021-А | Гильза цилиндра |
| 7 | 8 | 236-1004020 | Палец |
| 8 | 8 | 236-1004015-Д | Поршень |
| 9 | 8 | 236-1004006 | Гильза. поршень. палец. |
| 10 | 16 | 236-1004022-Б | Кольцо стопорное |
| 11 | 8 | 236-1000106-БЗ | Кольца поршневые (комплект на один поршень) |
| 12 | 8 | 236-1004038-Б | Расширитель |
| 13 | 8 | 236-1004035-В | Кольцо маслосъемное |
| 14 | 8 | 236-1004034-А | Кольцо маслосъемное с расширителем |
| 15 | 8 | 236-1004025-В | Кольцо компрессионное третье |
| 16 | 8 | 236-1004032-АЗ | Кольцо компрессионное второе |
| 17 | 8 | 236-1004030 | Кольцо компрессионное верхнее |
| 18 | 8 | 236-1004052-Б2 | Втулка шатуна |
| 19 | 8 | 236-1004045-Б2 | Шатун |
| 20 | 12 | 236-100405 8-В | Вкладыш |
Коленчатый вал двигателя ЯМЗ 238 М
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 310040-П29 | Болт |
| 2 | 1 | 201-1005066 | Шайба |
| 3 | 1 | 236-100506 1-Б | Шкив |
| 4 | 1 | 238-1005026-Б | Противовес передний |
| 5 | 1 | 236-1005055 | Гайка |
| 6 | 1 | 236-1005056-А | Шайба |
| 7 | 1 | 236-1005043 | Маслоотражатель передний |
| 8 | 1 | 238-1005008-Г2 | Вал коленчатый |
| 9 | 1 | 238Э-1000104-В2 | Вкладыши шатунных подшипников, 88 мм, комплект |
| 9 | 1 | 238Э-1000104-В2-Р1 | Вкладыши шатунных подшипников, 87,75 мм, комплект |
| 9 | 1 | 238Э-1000104-В2-Р2 | Вкладыши шатунных подшипников, 87,50 мм, комплект |
| 9 | 1 | 238Э-1000104-В2-РЗ | Вкладыши шатунных подшипников, 87,25 мм, комплект |
| 9 | 1 | 238Э-1000104-В2-Р4 | Вкладыши шатунных подшипников, 87 мм, комплект |
| 9 | 1 | 238Э-1000104-В2-Р5 | Вкладыши шатунных подшипников, 86,75 мм, комплект |
| 9 | 1 | 238Э-1000104-В2-Р6 | Вкладыши шатунных подшипников, 86,50 мм, комплект |
| 10 | 1 | 238-1000102-Б2 | Вкладыши коренных подшипников, 110 мм, комплект |
| 10 | 1 | 238-1000102-Б2-Р1 | Вкладыши коренных подшипников, 109,75 мм, комплект |
| 10 | 1 | 238-1000102-Б2-Р2 | Вкладыши коренных подшипников, 109,50 мм, комплект |
| 10 | 1 | 238-1000102-Б2-РЗ | Вкладыши коренных подшипников, 109,25 мм, комплект |
| 10 | 1 | 238-1000102-Б2-Р4 | Вкладыши коренных подшипников, 109 мм, комплект |
| 10 | 1 | 238-1000102-Б2-Р5 | Вкладыши коренных подшипников, 108,75 мм, комплект |
| 10 | 1 | 238-1000102-Б2-Р6 | Вкладыши коренных подшипников, 108,50 мм, комплект |
| 11 | 16 | 236-1004058-В | Вкладыш шатунного подшипника |
| 12 | 5 | 236-1005170-В | Вкладыш верхний |
| 13 | 4 | 236-1005183-Д | Полукольцо упорного подшипника |
| 14 | 2 | 236-1005129-Б | Пластина левая |
| 15 | 8 | 236-1005127 -А | Болт крепления маховика |
| 16 | 2 | 236-1005128-А | Пластина правая |
| 17 | 1 | 238-1005115-Е | Маховик |
| 18 | 1 | 236-1005125-А2 | Обод |
| 19 | 12 | 312579-П29 | Шайба |
| 20 | 12 | 201501-П29 | Болт |
| 21 | 1 | 236-1005042 | Маслоотражатель задний |
| 22 | 1 | 236-1005171-В | Вкладыш нижний |
| 23 | 1 | 313933-П | Заглушка |
| 24 | 1 | 238-1000107-В4 | Вал коленчатый с вкладышами подшипников, комплект |
| 25 | 1 | 236-1005030-А | Шестерня |
| 26 | 1 | 314006-П2 | Шпонка |
Распределительный вал двигателя ЯМЗ 238 М
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 2 | 1 | 238-1006015-Г2 | Вал распределительный |
| 3 | 1 | 314008-П2 | Шпонка |
| 4 | 6 | 252156-П2 | Шайба |
| 5 | 6 | 310130-П2 | Болт |
| 6 | 1 | 311412-П2 | Гайка |
| 7 | 1 | 312580-П15 | Шайба |
| 8 | 1 | 236-1006214-Г2 | Шестерня привода распределительного вала |
| 9 | 1 | 236-1029116 | Шестерня ведущая привода топливного насоса |
| 10 | 1 | 236-1006236Б | Фланец упорный |
| 11 | 1 | 236-1006026-A | Втулка передняя |
| 12 | 4 | 236-1006037-A | Втулка |
| 13 | 2 | 312538-П2 | Шайба |
| 14 | 2 | 310129-П2 | Болт |
Клапаны и толкатели двигателя ЯМЗ 238 М
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 236-1007244 | Втулка передняя |
| 2 | 2 | 236-1007236 | Ось крайняя |
| 3 | 32 | 236-1007186 | Втулка толкателя |
| 4 | 2 | 236-1007242 | Ось средняя |
| 5 | 1 | 236-1007247-Б | Втулка задняя |
| 6 | 4 | 236-1007248 | Втулка распорная |
| 7 | 3 | 236-1007246 | Втулка промежуточная |
| 8 | 16 | 236-1007180 | Толкатель |
| 9 | 16 | 236-1007176-А | Штанга толкателя |
| 10 | 16 | 236-1007148-Б | Винт регулировочный |
| 11 | 16 | 311516-П15 | Гайка |
| 12 | 16 | 236-1007144-В | Коромысло клапана |
| 13 | 16 | 236-1007118-В | Втулка коромысла |
| 14 | 16 | 236-1007103-А | Кольцо упорное |
| 15 | 16 | 312392-П2 | Шайба |
| 16 | 16 | 236-1007024-В | Тарелка пружин |
| 17 | 8 | 236-1007015-В4 | Клапан выпускной |
| 18 | 32 | 236-1007028-А | Сухарь клапана |
| 19 | 16 | 236-1007026-Б | Втулка |
| 20 | 16 | 310124-П2 | Болт |
| 21 | 16 | 236-1007091-Б2 | Ось коромысла |
| 22 | 16 | 236-1007020 | Пружина наружная |
| 23 | 16 | 236-1007021 | Пружина внутренняя |
| 24 | 8 | 236-1007010-В | Клапан впускной |
| 25 | 16 | 236-1007025-Б | Шайба пружин |
Газопровод двигателя ЯМЗ 238 М
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 8 | 236-1008050 | Прокладка выпускного коллектора |
| 2 | 2 | 238-1008022-Б | Коллекторы впускные |
| 3 | 16 | 310443-П | Шпилька |
| 4 | 16 | 312300-П2 | Шайба |
| 5 | 16 | 250512-П5 | Гайка |
| 1 | 238-1008022-1 | Коллектор выпускной правый, для а/м МАЗ | |
| 1 | 238-1008023 | Коллектор выпускной левый, для а/м МАЗ |
Поддон блока цилиндров двигателя ЯМЗ 238 М
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 238-1009040-А | Прокладка поддона |
| 2 | 1 | 236-1009050-Б | Указатель уровня масла |
| 3 | 36 | 252135-П2 | Шайба |
| 4 | 36 | 201456-П29 | Болт |
| 5 | 1 | 201-1009042-Б | Прокладка пробки |
| 6 | 1 | 316180-П2 | Пробка |
| 7 | 1 | 238-1009010 | Поддон |
| 8 | 1 | 236-100905 9-Г | Трубка направляющая |
| 9 | 1 | 312326-П34 | Шайба |
Масляный насос двигателя ЯМЗ 238 М
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 236-1011230-A | Шестерня ведомая |
| 2 | 1 | 236-1011217-B2 | Фланец упорный |
| 3 | 2 | 310254-П2 | Болт |
| 4 | 2 | 252136-П2 | Шайба |
| 5 | 2 | 236-1011380 | Прокладка регулировочная |
| 6 | 1 | 236-1011014-ВЗ | Насос масляный |
| 7 | 1 | 236-1011202-A | Шестерня промежуточная |
| 8 | 2 | 252137-П2 | Шайба |
| 9 | 2 | 310156-П2 | Болт |
| 10 | 1 | 314005-П2 | Шпонка |
| 11 | 1 | 236-1011040-Б | Шестерня нагнетающей секции ведущая |
| 12 | 1 | 201-1015434 | Шарик |
| 13 | 1 | 236-1011100 | Шестерня радиаторной секции ведущая |
| 14 | 1 | 236-1011019-B | Корпус радиаторной секции |
| 15 | 12 | 252135-П2 | Шайба |
| 16 | 6 | 200270-П2 | Болт |
| 17 | 1 | 236-1011015-Г | Корпус нагнетающей секции |
| 18 | 1 | 236-1011352-B | Трубка нагнетающей секции отводящая |
| 19 | 1 | 236-1011030-Б | Шестерня ведомая нагнетающей секции |
| 20 | 1 | 236-1011114 | Шестерня ведомая радиаторной секции |
| 21 | 1 | 236-1011049 | Про ставка |
| 22 | 1 | 240-1011057 | Пружина клапана |
| 23 | 1 | 236-1011056-A | Клапан дифференциальный |
| 24 | 2 | 236-1011358-A | Прокладка |
| 25 | 1 | 312559-П2 | Шайба |
| 26 | 1 | 236-1011368-Б | Пружина предохранительного клапана |
| 27 | 1 | 236-1011363-Б | Клапан радиаторной секции предохранительный |
| 28 | 1 | 236-1011420-B | Трубка радиаторной секции отводящая |
| 29 | 2 | 201457-П2 | Болт |
| 30 | 4 | 201458-П29 | Болт |
| 31 | 1 | 314537-П | Угольник |
| 32 | 1 | 236-1011098-БЗ | Трубка дифференциального клапана подводящая |
| 33 | 1 | 314612-П29 | Штуцер |
| 34 | 1 | 236-1011320 | Кронштейн крепления всасывающей трубы |
| 35 | 2 | 310248-П2 | Болт |
| 36 | 2 | 258013-П29 | Шплинт |
| 38 | 1 | 236-1011322 | Скоба |
| 39 | 2 | 250975-П2 | Гайка |
| 40 | 2 | 201495-П2 | Болт |
| 41 | 1 | 236-1011296 | Прокладка |
| 42 | 1 | 236-1011048-Б | Клапан нагнетающей секции редукционный |
| 43 | 1 | 236-1011058-Б | Пружина клапана |
| 44 | 1 | 312571-П2 | Шайба |
| 45 | 1 | 236-1011208-B | Ось промежуточной шестерни |
| 46 | 1 | 238-1011398-B | Трубка всасывающая с заборником |
Фильтр грубой очистки масла двигателя ЯМЗ 238 М
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 4 | 201501-П29 | Болт |
| 2 | 4 | 252136-П2 | Шайба |
| 3 | 2 | 236-1012100 | Прокладка |
| 4 | 1 | 236-1012010-АЗ | Фильтр грубой очистки масла |
| 5 | 1 | 236-1012026-Г | Стержень |
| 6 | 2 | 236-1012052-Б | Прокладка фильтрующего элемента |
| 7 | 1 | 236-1012020-В | Корпус фильтра |
| 8 | 1 | 316121-П29 | Пробка |
| 9 | 1 | 206Д-1011055-А | Клапан перепускной |
| 12 | 1 | 236-1012120-В | Крышка нижняя |
| 13 | 1 | 236 -101204 2-В | Крышка верхняя |
| 14 | 1 | 236-1012121-В | Пружина фильтрующего элемента |
| 15 | 1 | 236-1012087-Б | Болт крепления колпака |
| 16 | 1 | 201-1017112 | Прокладка |
| 17 | 1 | 240-1017078-А | Колпак фильтра |
| 18 | 1 | 236-1012027-А2 | Элемент фильтрующий |
| 19 | 1 | 201-1012083 | Прокладка колпака |
| 21 | 1 | 236-1012067 | Пробка перепускного клапана |
| 22 | 1 | 206Д-1011066 | Прокладка |
| 23 | 3 | 312347-П29 | Шайба |
| 24 | 1 | 236-1012058 | Пружина перепускного клапана |
| 26 | 1 | 262520-П2 | Пробка |
Фильтр центробежной очистки масла двигателя ЯМЗ 238 М
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 236-1028180 | Ротор |
| 2 | 1 | 312497 -П2 | Шайба |
| 3 | 1 | 311808-П2 | Гайка |
| 4 | 1 | 312672-П | Шайба |
| 5 | 1 | 250615-П2 | Гайка крепления ротора |
| 6 | 1 | 236-1028162 | Прокладка колпака |
| 7 | 1 | 236-1028250 | Колпак фильтра |
| 8 | 1 | 312310-П34 | .Шайба |
| 9 | 1 | 312103-П29 | Гайка крепления колпака |
| 10 | 1 | 236-1028244 | Кольцо стопорное |
| 11 | 1 | 8103 | Шарикоподшипник упорный |
| 12 | 1 | 236-1028031 | Ось |
| 13 | 1 | 236-1028010 | Фильтр центробежной очистки масла |
| 14 | 3 | 201499-П29 | Болт крепления фильтра |
| 15 | 3 | 252136-П2 | Шайба |
| 16 | 1 | 236-1028122 | Прокладка |
| 17 | 1 | 236-1028020 | Корпус фильтра |
Привод топливного насоса высокого давления двигателя ЯМЗ 238 М
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 250661-П2 | Гайка крепления шестерни |
| 2 | 1 | 312510-П2 | Шайба |
| 3 | 1 | 236-1029122 | Шестерня ведомая |
| 4 | 7 | 201456-П29 | Болт |
| 5 | 1 | 236-1308107 | Фланец упорный |
| 6 | 1 | 305 | Шарикоподшипник |
| 7 | 1 | 236-1029154-Б | Вал привода |
| 8 | 1 | 314008-П2 | Шпонка |
| 9 | 1 | 314042-П2 | Шпонка |
| 10 | 1 | 6-205К | Шарикоподшипник |
| 11 | 1 | 236-1029240 | Манжета |
| 12 | 3 | 312532-П15 | Шайба |
| 13 | 3 | 240-1029284-Б | Болт |
| 14 | 6 | 252006-П29 | Шайба |
| 15 | 8 | 236-1029274 | Пластина |
| 16 | 4 | 312681-П29 | Шайба |
| 17 | 1 | 236-1029264-В | Фланец полумуфты |
| 18 | 6 | 252156-П2 | Шайба |
| 19 | 2 | 250513-П29 | Гайка |
| 20 | 1 | 236-1029268-В | Полумуфта ведущая |
| 21 | 2 | 310055-П29 | Болт |
| 22 | 4 | 252135-П2 | Шайба |
| 23 | 1 | 236-1029286 | Полумуфта ведомая |
| 24 | 4 | 310003-П29 | Болт |
Топливопроводы двигателя ЯМЗ 238 М
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 236-1104430 | Наконечник |
| 2 | 14 | 312326-П34 | Шайба |
| 3 | 7 | 310096-П2 | Болт |
| 4 | 1 | 236-1104440 | Скоба |
| 5 | 1 | 236-1104457-Б | Прокладка |
| 6 | 1 | 236-1104441 | Скоба |
| 7 | 2 | 252134-П2 | Шайба |
| 8 | 2 | 201422-П29 | Болт |
| 9 | 1 | 238-1104422-В | Трубка отводящая |
| 10 | 1 | 236-1104426 | Трубка подводящая |
| 11 | 1 | 236-1104384 | Трубка отводящая от фильтра тонкой очистки |
| 12 | 8 | 236-1104308-Б2 | Трубка топливная насоса высокого давления |
| 13 | 4 | 238-1104459-Б | Колодка |
| 14 | 4 | 236-1104458 | Колодка |
| 15 | 19 | 312482-П34 | Шайба |
| 16 | 8 | 310122-П2 | Болт |
| 17 | 4 | 201420-П29 | Болт |
| 18 | 2 | 314656-П29 | Штуцер |
| 19 | 1 | 310239-П29 | Болт |
| 20 | 1 | 238-1104346-В | Трубка отводящая |
| 21 | 1 | 240-1104337 | Прокладка |
| 22 | 1 | 315492-П29 | Кляммер |
| 23 | 1 | 236-1104334 | Трубка отвода топлива от плунжерных пар |
| 24 | 2 | 315484-П29 | Клямер |
| 25 | 2 | 238-1104370-Б | Трубка дренажная |
Фильтр грубой очистки топлива двигателя ЯМЗ 238 М
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 204А-1105510-Б | Фильтр грубой очистки топлива |
| 2 | 1 | 201-1105540 | Элемент фильтрующий |
| 3 | 1 | 201-110555 2-А | Прокладка крышки |
| 4 | 1 | 201-1105550 | Крышка |
| 5 | 4 | 252135-П2 | Шайба |
| 6 | 4 | 201460-П29 | Болт |
| 7 | 1 | 201-1117124 | Пробка |
| 8 | 1 | 201-1015624 | Прокладка |
| 9 | 1 | 201-1105516 | Корпус фильтра |
| 10 | 1 | 312482-П | Шайба |
| 11 | 1 | 316144-П29 | Пробка сливная |
Топливный насос двигателя ЯМЗ 238 М
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 236-1106242 | Ролик толкателя |
| 2 | 1 | 236-1106240 | Толкатель |
| 3 | 1 | 236-1106244 | Ось ролика |
| 4 | 1 | 236-1106276 | Пробка |
| 5 | 1 | 312367-П | Шайба |
| 6 | 2 | 236-1106272 | Пружина клапана |
| 7 | 1 | 236-1106256 | Кольцо стопорное |
| 8 | 1 | 236-1106 288-А | Насос ручной |
| 9 | 1 | 240-1106285 | Прокладка |
| 10 | 1 | 236-1106210-А2 | Насос топливоподка-чивающий |
| 11 | 3 | 201420-П29 | Болт крепления насоса |
| 12 | 3 | 252134-П29 | Шайба |
| 13 | 1 | 236-1106212-А2 | Корпус насоса |
| 14 | 1 | 236-1106228 | Поршень |
| 15 | 1 | 236-1106232 | Пружина поршня |
| 16 | 1 | 33.1112342 | Кольцо уплотнительное |
| 17 | 1 | 236-1106234 | Пробка |
| 18 | 2 | 236-1106264 | Клапан |
| 19 | 1 | 236-1106222 | Шток с втулкой |
| 20 | 2 | 236-1106246 | Сухарь |
Воздушный фильтр двигателя ЯМЗ 238 М
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 236-1109080 | Элемент фильтрующий |
| 2 | 1 | 236-1109110 | Крышка |
| 3 | 1 | 236-1109120 | Кольцо уплотнительное |
| 4 | 1 | 236-1109124 | Стержень |
| 5 | 1 | 238-1109012 | Фильтр воздушный |
| 6 | 1 | 238-1109020 | Корпус с глушителем |
| 7 | 2 | 236-1109045-А | Кольцо уплотнительное корпуса |
Корпус регулятора частоты вращения двигателя ЯМЗ 238 М
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 260003-П15 | Палец пружины |
| 2 | 2 | 258639-П15 | Штифт |
| 3 | 3 | 311200-П29 | Винт |
| 4 | 3 | 312529-П15 | Шайба |
| 5 | 1 | 310139-П15 | Болт |
| 6 | 1 | 236-111004 0-А2 | Державка грузов со стаканом |
| 7 | 1 | 236-1110042 | Стопор пружинный |
| 8 | 1 | 236-1110558-В | Стакан подшипников |
| 9 | 1 | 200 | Шарикоподшипник |
| 10 | 1 | 236-1110051-В | Валик державки грузов |
| 11 | 1 | 46202 | Шарикоподшипник |
| 12 | 2 | 236-1110045 | Груз регулятора |
| 13 | 2 | 236-1110532 | Ролик |
| 14 | 1 | 236-1110046-Б | Державка грузов |
| 15 | 2 | 236-1110049 | Ось грузов |
| 16 | 1 | 60.1110060 | Муфта грузов в сборе |
| 17 | 1 | 60.1110065 | Пята упорная |
| 18 | 1 | 236-1110067 | Кольцо пружинное |
| 19 | 1 | 8102 | Подшипник |
| 20 | 1 | 60.1110062 | Муфта грузов |
| 21 | 27 | 236-1110064 | Шарик |
| 22 | 1 | 250634-П15 | Гайка |
| 23 | 1 | 312556-П15 | Шайба |
| 24 | 1 | 236-1110512 | Демпфер |
| 25 | 1 | 236-1110521 | Фланец |
| 26 | 4 | 236-1110517-Б2 | Сухарь |
| 27 | 1 | 236-1110516-Б2 | Шестерня ведущая |
| 28 | 1 | 236-1110518-Б | Втулка |
| 29 | 2 | 310140-П15 | Болт |
| 30 | 1 | 805.1110020 | Корпус регулятора в сборе |
| 31 | 1 | 805.1110022 | Корпус регулятора |
| 32 | 1 | 236-1111196 | Кольцо уплотнитель ное |
| 33 | 1 | 236-1111032 | Ввертыш |
| 34 | 1 | 312630-П | Шайба |
Регулятор частоты вращения двигателя ЯМЗ 238 М
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 60.1110129 | Крышка регулятора |
| 2 | 1 | 236-1 110499-АЗ | Прокладка |
| 3 | 1 | 60.1110498 | Крышка смотрового люка |
| 4 | 3 | 310611-П15 | Винт |
| 5 | 17 | 252154-П29 | Шайба |
| 6 | 4 | 236-1110500 | Винт |
| 7 | 1 | 236-1110490 | Пружина буферная |
| 8 | 1 | 60.1110492 | Корпус пружины |
| 9 | 1 | 311511-П15 | Контргайка |
| 10 | 1 | 310612-П15 | Винт крепления крышки |
| 11 | 1 | 236-1110200 | Винт регулировочный |
| 12 | 1 | 250508-П29 | Гайка |
| 13 | 1 | 80.1110380 | Скоба кулисы |
| 14 | 1 | 852000-П29 | Болт |
| 15 | 1 | 310142-П15 | Болт регулировочный |
| 16 | 1 | 222580-П29 | Винт |
| 17 | 2 | 312353-П | Шайба |
| 18 | 1 | 312700-П15 | Шайба |
| 19 | 1 | 236-1110089 | Пружина компенсационная |
| 20 | 1 | 236-1110088 | Ось рычагов |
| 21 | 2 | 312446-П | Шайба |
| 22 | 2 | 310608-П15 | Винт-заглушка |
| 23 | 1 | 236-111014 9-Б3 | Рычаг управления регулятором |
| 24 | 1 | 201418-П29 | Болт |
| 25 | 1 | 312347-П15 | Шайба |
| 26 | 1 | 236-1110482 | Кольцо |
| 27 | 2 | 236-1110476-Б | Втулка |
| 28 | 2 | 236-1110479 | Кольцо уплотнитель-ное |
| 29 | 1 | 314003-П | Шпонка |
| 30 | 1 | 236-1110467 | Вал рычага пружины |
| 31 | 5 | 222539-П15 | Винт |
| 32 | 1 | 236-1110392 | Ввертыш оси скобы |
| 33 | 1 | 236-1110390 | Ось скобы |
| 34 | 1 | 236-1110372-Б | Фиксатор кулисы |
| 35 | 1 | 236-1110374-Б | Пружина фиксатора |
| 36 | 1 | 60.1110220 | Ползун кулисы |
| 37 | 1 | 60.1110132 | Кулиса |
| 38 | 1 | 236-1110136-Б | Ось кулисы |
| 39 | 1 | 852002-П15 | Болт регулировочный |
| 43 | 4 | 312652-П15 | Шайба |
| 44 | 6 | 236-1110141 | Шайба |
| 45 | 4 | 236-1110140 | Шайба |
| 47 | 1 | 805.1110412 | Корректор |
| 48 | 1 | 852881-П15 | Пробка |
| 49 | 1 | 240Б-1110414 | Пружина корректора |
| 50 | 1 | 60.1110264 | Упор пружины |
| 51 | 1 | 852351-П15 | Винт стопорный |
| 52 | 1 | 60.1110406 | Рычаг регулятора |
| 53 | 1 | 852350-П15 | Винт регулировочный |
| 54 | 1 | 60.1110263 | Втулкакорректора |
| 55 | 1 | 312370-П15 | Шайба |
| 56 | 1 | 60.1110266 | Рычаг корректора со штифтом |
| 57 | 1 | 852780-П15 | Палец |
| 58 | 1 | 258012-П15 | Шплинт |
| 59 | 1 | 60.1110265 | Кольцо пружинное |
| 60 | 1 | 60.1110223-01 | Кулиса |
| 65 | 1 | 236-1110462 | Пружина регулятора |
| 66 | 1 | 236-1110466-А | Рычаг пружины |
| 67 | 1 | 236-1110454 | Тяга рейки с планкой |
| 68 | 1 | 236-1110448 | Пружина рычага рейки |
| 69 | 1 | 236-1110134-Б | Ввертыш |
| 70 | 1 | 236-1110394 | Кольцо |
| 71 | 1 | 236-1110396 | Пружина возвратная |
| 72 | 1 | 236-1110398 | Крышка пружины |
| 73 | 1 | 236-1110262 | Шайба |
| 74 | 1 | 236-1110376 | Ось |
| 75 | 1 | 60.1110443 | Рычаг рейки |
| 77 | 1 | 852358-П29 | Винт регулировочный |
| 78 | 1 | 236-1110154-А | Прокладка |
| 79 | 1 | 236-1110080 | Рычаг двуплечий |
| 80 | 1 | 242519-П15 | Винт регулировочный |
| 81 | 1 | 250511-П15 | Гайка |
Топливный насос высокого давления ТНВД - 80.1111005-20 двигателя ЯМЗ 238 М
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 8 | 312107-П15 | Гайка колпачковая |
| 2 | 16 | 312450-П | Шайба |
| 3 | 8 | 236-1111116 | Ниппель |
| 4 | 4 | 250508-П29 | Гайка |
| 5 | 4 | 252134-П29 | Шайба |
| 6 | 8 | 236-1111120 | Сухарь |
| 7 | 8 | 60.1111118 | Штуцер |
| 8 | 8 | 60,1111118-20 | Штуцер |
| 9 | 8 | 60.1111113-10 | Упор клапана |
| 10 | 8 | 33.1111108 | Пружина |
| 11 | 8 | 236-1111086 | Прокладка |
| 12 | 8 | 33.1111102 | Клапан нагнетатель - |
| 13 | 1 | 33.1111282 | Клапан перепускной в сборе |
| 14 | 1 | 33.1111301 | Пробка |
| 15 | 3 | 312630-П | Шайба |
| 16 | 3 | 870617-П | Шайба регулировочная |
| 17 | 1 | 33.1111289 | Пружина |
| 18 | 1 | 33.1111290 | Направляющая клапана |
| 19 | 1 | 33.1111325 | Шарик Б 6,35 мм |
| 20 | 1 | 33.1111285 | Корпус клапана |
| 21 | 1 | 60.1111286 | Ввертыш |
| 23 | 1 | 236-1111238-Е | Втулка ограничителя мощности |
| 24 | 1 | 236-1111249-В | Винт ограничителя мощности |
| 25 | 1 | 236-1111245 | Кольцо уплотнитель ное |
| 26 | 1 | 236-1111032 | Ввертыш |
| 27 | 2 | 310704-П29 | Винт |
| 28 | 4 | 312446-П | Шайба |
| 29 | 1 | 312353-П | Шайба |
| 30 | 1 | 310952-П15 | Винт стопорный |
| 31 | 1 | 236-1111154-А | Стопор |
| 32 | 4 | 201426-П29 | Болт |
| 33 | 8 | 236М-1111083-А | Кольцо уплотнитель-ное |
| 34 | 8 | 60.1111073 | Пара плунжерная |
| 35 | 2 | 236М-1111034-А | Ввертыш |
| 36 | 2 | 312445-П | Шайба |
| 37 | 1 | 238-1111040 | Рейка ; |
| 38 | 1 | 238-1111020-В2 | Корпус топливного насоса |
| 39 | 2 | 312449-П | Шайба |
| 40 | 2 | 236-1111050 | Пробка |
| 41 | 2 | 236-1111036 | ввертыш |
| 42 | 4 | 852882-П15 | Пробка выпуска воздуха |
| 43 | 8 | 236-1111122 | Винт |
| 44 | 2 | 314019-П | Шпонка |
| 45 | 8 | 236-1111060 | Венец зубчатый с втулкой |
| 46 | 8 | 236-1111062 | Венец зубчатый |
| 47 | 8 | 236-1111064 | Втулка венца |
| 48 | 8 | 236-1111150-Б | Тарелка верхняя |
| 49 | 8 | 236-1111148-Б | Пружина толкателя |
| 50 | 8 | 236-1111151-Б | Тарелка нижняя |
| 51 | 8 | 236-1111136 | Толкатель плунжера |
| 52 | 1 | 236-1111177-Б | Опора кулачкового вала |
| 53 | 2 | 852007-П15 | Болт |
| 54 | 1 | 852702-П | Шплинт-проволока |
| 55 | 2 | 005-008-19-2-2 | Кольцо уплотнитель-ное |
| 56 | 1 | 238-1111172-Б | Вал кулачковый |
| 57 | 1 | 23 8-1111226 -А2 | Прокладка крышки |
| 58 | 1 | 80.1111222 | Крышка |
| 59 | 2 | 236-1111227 -Б | Винт |
| 60 | 4 | 312651-П | Шайба |
| 61 | 2 | 236-1111229-Б | Винт |
| 62 | 8 | 236-1111027 | Заглушка |
| 63 | 2 | 312439-П15 | Шайба |
| 64 | 2 | 7204А | Подшипник роликовый |
| 65 | 1 | 236-1111196 | Кольцо уплотнитель-ное |
| 66 | 1 | 60.1111280-10 | Указатель начала подачи топлива |
| 67 | 3 | 236-1111194 | Прокладка |
| 68 | 9 | 236-1111193 | Прокладка |
| 69 | 1 | 236-1111182-А2 | Крышка подшипника |
| 70 | 4 | 311200-П29 | Винт |
| 71 | 1 | 236-1111186-АЗ | Манжета |
Форсунка двигателя ЯМЗ 238 М
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 8 | 310438-П2 | Шпилька |
| 2 | 8 | 236-1112166-Б | Колпак форсунки |
| 3 | 8 | 236-1112163-Б2 | Скоба крепления форсунки |
| 4 | 8 | 312466-П2 | Шайба |
| 5 | 8 | 250515-П2 | Гайка |
| 6 | 8 | 311417-П15 | Контргайка |
| 7 | 8 | 236-1112143-Б | Гайка пружины |
| 8 | 8 | 236-1112168-Б | Винт пружины регулировочный |
| 9 | 8 | 236-1112140 | Пружина |
| 10 | 8 | 236-1112110-Б2 | Распылитель |
| 11 | 8 | 26.1112116 | Гайка распылителя |
| 12 | 8 | 312471-П | Шайба |
| 13 | 8 | 236-1112134-БЗ | Штанга |
| 14 | 8 | 312382-П | Шайба уштотнительная |
| 15 | 8 | 236-1112200 | Штуцер в сборе |
| 16 | 8 | 236-1112204 | Штуцер |
| 17 | 8 | 236-1112224 | Втулка |
| 18 | 8 | 236-1112208 | Фильтр форсунки |
| 19 | 8 | 236-1112238-А | Пружина уплотнителя |
| 20 | 8 | 26.1112020 | Корпус форсунки |
| 21 | 8 | 236-1112230-Б2 | Уплотнитель |
| 22 | 8 | 26.1112010 | Форсунка в сборе |
Коллекторы впускные двигателя ЯМЗ 238 М
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 238-1115021 | Коллектор впускной для а/м МАЗ |
| 2 | 4 | 312662-П2 | Шайба |
| 3 | 4 | 200315-П29 | Болт |
| 4 | 1 | 236-1115034 | Ввертыш для а/м МАЗ не устанавливается |
| 5 | 1 | 236-1115032 | Патрубок соединительный только для а/м МАЗ |
| 5 | 1 | 238-1115032 | Патрубок соединительный для а/м МАЗ не устанавливается |
| 6 | 2 | 236-1 115036-А | Прокладка патрубка |
| 7 | 8 | 236-1115026 | Прокладка коллектора |
| 8 | 16 | 216259-П29 | Шпилька |
| 9 | 16 | 252136-П2 | Шайба |
| 10 | 16 | 250513-П29 | Гайка |
Фильтр тонкой очистки топлива двигателя ЯМЗ 238 М
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 236-111 70 10-АЗ | Фильтр тонкой очистки топлива |
| 2 | 2 | 252136-П2 | Шайба |
| 3 | 2 | 250512-П29 | Гайка |
| 4 | 1 | 316121-П29 | Пробка |
| 5 | 1 | 312630-П34 | Шайба |
| 6 | 1 | 236-1117155-А | Жиклер |
| 7 | 1 | 201-1117122-Б | Болт крепления крышки |
| 8 | 1 | 201-1117120 | Прокладка |
| 9 | 1 | 236-1117028-Б | Крышка фильтра |
| 10 | 1 | 204А-1117029 | Пружина |
| 11 | 1 | 201-1117016-Б2 | Корпус фильтра |
| 12 | 1 | 312482-П34 | Шайба |
| 13 | 1 | 316144-П29 | Пробка |
| 14 | 1 | 201-1117038-А2 | Элемент фильтрующий с прокладками |
| 15 | 1 | 201-1117036-А | Элемент фильтрующий |
| 16 | 1 | 201-1117118 | Прокладка |
| 17 | 1 | 201-1117116-А | Прокладка элемента |
| 18 | 2 | 200328-П29 | Болт крепления фильтра |
Муфта опережения впрыска двигателя ЯМЗ 238 М
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 60.1121010 | Муфта опережения впрыска |
| 2 | 1 | 311809-П15 | Гайка крепления муфты |
| 3 | 1 | 312401-П15 | Шайба |
| 4 | 1 | 236-1121090-А | Манжета |
| 5 | 1 | 60.1121080-10 | Корпус муфты |
| 6 | 1 | 60.1121046 | Полумуфта ведущая |
| 7 | 1 | 236-1121066-АЗ | Манжета ведущей |
| 8 | 1 | 236-1121060-Б | Втулка |
| 9 | 1 | 120-126-36-2-1 | Кольцо уплотнительное |
| 10 | 2 | 60.1121038 | Про ставка |
| 11 | 2 | 236-1121034-АЗ | Груз |
| 12 | 1 | 60.1121020 | Полумуфта ведомая |
| 13 | 10 | 312307-П | Прокладка регулиро- |
| 14 | 4 | 236-1121072 | Прокладка регулировочная |
| 15 | 2 | 236-1121070-Б | Пружина |
| 16 | 2 | 312637-П2 | Шайба |
| 17 | 2 | 312353-П | Шайба |
| 18 | 2 | 311253-П15 | Винт |
Термостаты системы охлаждения двигателя ЯМЗ 238 М
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 4 | 236-1306084 | Рукав медлительный |
| 2 | 8 | 316215-П | Хомут |
| 3 | 1 | 236-1306080-А | Трубка перепускная |
| 4 | 2 | 236-1306058 | Патрубок |
| 5 | 4 | 236-1306054-А | Прокладка |
| 6 | 2 | ТС107-1306100-06 | Термостат |
| 7 | 2 | 236-1306052 | Коробка термостата |
| 8 | 1 | КР2-1305010-Г | Краник |
| 9 | 3 | 26 2507-П2 | Пробка |
| 11 | 6 | 236-1003292 | Прокладка |
| 12 | 12 | 250511-П29 | Гайка |
| 13 | 12 | 252135-П2 | Шайба |
| 14 | 1 | 236-1306070-А2 | Трубка соединительная |
| 15 | 1 | 238-1003290-В | Труба водяная правая |
| 16 | 1 | 238-1003291-В | Труба водяная левая |
| 18 | 8 | 297575-П29 | Шплинт |
| 19 | 8 | 200276-П29 | Болт |
Водяной насос (выпуск до 1996г) двигателя ЯМЗ 238 М
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 236-1307010-A | Насос водяной |
| 2 | 4 | 250513-П29 | Гайка крепления насоса |
| 3 | 4 | 252136-П2 | Шайба |
| 4 | 1 | 236-1307048 | Прокладка |
| 5 | 4 | 216259-П29 | Шпилька |
| 6 | 1 | 236-1307090 | Манжета |
| 7 | 1 | 203 | Шарикоподшипник |
| 8 | 1 | 236-1307023-Б2 | Валик |
| 9 | 1 | 314005-П2 | Шпонка |
| 10 | 1 | 303K2 | Шарикоподшипник |
| 11 | 2 | 236-1307108 | Втулка |
| 12 | 1 | 236-1307212-БЗ | Шкив привода насоса |
| 13 | 1 | 236-1307216-В | Ступица шкива |
| 14 | 3 | 310403-П29 | Шпилька |
| 15 | 8 | 236-1307222-Б | Прокладка регулировочная |
| 16 | 1 | 236-1307218-Б | Боковина шкива |
| 17 | 6 | 252134-П2 | Шайба |
| 18 | 6 | 250508-П29 | Гайка |
| 19 | 1 | 312536-П29 | Шайба |
| 20 | 1 | 250636-П29 | Гайка |
| 21 | 3 | 221579-П29 | Винт |
| 22 | 1 | 236-1307104 | Корпус с кольцом |
| 23 | 1 | 236-1307106 | Корпус кольца |
| 24 | 1 | 236-1307107 | Кольцо |
| 25 | 1 | 236-1307110 | Прокладка |
| 26 | 1 | 236-1307014-B | Корпус насоса |
| 27 | 1 | 236-1307170 | Ремень привода насоса |
| 27 | 1 | 238НБ-1307170 | Ремень привода |
| 28 | 1 | 312484-П | Шайба |
| 29 | 1 | 312115-П | Гайка |
| 30 | 1 | 236-1307046 | Прокладка |
| 31 | 1 | 236-1307045-А | Крышка |
| 32 | 1 | 236-1307029 | Манжета, большая и малая обоймы манжеты, упорное кольцо и пружина манжеты (комплект для ремонта) |
| 33 | 1 | 201-1307034-A | Пружина |
| 34 | 1 | 201-1307037 | Обойма малая |
| 35 | 1 | 240-1307036 | Обойма большая |
| 36 | 1 | 240-1307038 | Манжета |
| 37 | 1 | 236-1307035-A2 | Кольцо |
| 38 | 1 | 236-1307030-A | Крыльчатка с манжетой |
| 39 | 1 | 236-1307032-A | Крыльчатка |
| 40 | 1 | 236-1307033 | Кольцо |
Водяной насос двигателя ЯМЗ 238 М
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 236-1307010-А2 | Насос водяной |
| 2 | 4 | 252136-П2 | Шайба |
| 3 | 4 | 250513-П29 | Гайка крепления насоса |
| 4 | 1 | 236-1307048-А | Прокладка |
| 5 | 4 | 216259-П29 | Шпилька |
| 6 | 1 | 236-1307017-В | Втулка |
| 7 | 1 | 201-1307026-А | Водосбрасыватель |
| 8 | 2 | 160703 | Шарикоподшипник |
| 9 | 1 | 236-1307023-В | Валик |
| 10 | 1 | 3 14005-П2 | Шпонка |
| 11 | 1 | 236-1307111 | Втулка |
| 12 | 1 | 236-1307081 | Кольцо Б-62 |
| 13 | 1 | 236-1307212-БЗ | Шкив привода насоса |
| 14 | 1 | 236-1307216-В | Ступица шкива |
| 15 | 3 | 310441-П29 | Шпилька |
| 16 | 8 | 236-1307222 | Прокладка регулировочная |
| 17 | 1 | 236-1307218-Б | Боковина шкива |
| 18 | 3 | 252134-П2 | Шайба |
| 19 | 3 | 250508-П29 | Гайка |
| 20 | 1 | 250636-П29 | Гайка |
| 21 | 1 | 312536-П29 | Шайба |
| 22 | 1 | 236-1307014-Г | Корпус насоса |
| 23 | 1 | 236-1307170 | Ремень П-14х 10x887 |
| 24 | 1 | 312484-П | Шайба |
| 25 | 1 | 312115-П | Гайка |
| 26 | 1 | 240Н-1115134 | Кольцо уплотнитель-ное |
| 27 | 1 | 236-1307045-Б | Крышка корпуса насоса |
| 28 | 1 | 236-1307043 | Кольцо |
| 29 | 2 | 252135П2 | Шайба |
| 30 | 2 | 250511-П29 | Гайка |
| 31 | 1 | 236-1307029-А | Комплект деталей для ремонта насоса |
| 32 | 1 | 201-1307034-А | Пружина |
| 33 | 1 | 201-1307037 | Обойма малая |
| 34 | 1 | 240-1307036 | Обойма большая |
| 35 | 1 | 240-1307038 | Манжета |
| 36 | 1 | 236-1307035-А3 | Кольцо упорное |
| 37 | 1 | 236-1307030-Б | Крыльчатка с манжетой |
| 38 | 1 | 236-1307032-Б | Крыльчатка |
| 39 | 1 | 236-1307033 | Кольцо стопорное |
Вентилятор двигателя ЯМЗ 238 М
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 4 | 201499-П29 | Болт |
| 2 | 4 | 252136-П2 | Шайба |
| 3 | 1 | 238-1308012-А4 | Крыльчатка вентилятора |
| 4 | 1 | 236-1308011-Г | Привод вентилятора в сборе |
| 5 | 1 | 236-1308090-В | Муфта упругая |
| 6 | 1 | 236-1308025-В | Шкив |
| 7 | 1 | 210-1701230 | Манжета |
| 8 | 1 | 236-1308055 | Втулка |
| 9 | 1 | 6-205К | Шарикоподшипник |
| 10 | 4 | 250513-П29 | Гайка |
| 11 | 1 | 236-1308102 | Корпус привода |
| 12 | 1 | 236-1308108 | Прокладка |
| 13 | 2 | 250659-П29 | Гайка |
| 14 | 1 | 236-1308 104-Б | Шестерня |
| 15 | 3 | 201456-П29 | Болт |
| 16 | 3 | 312532-П15 | Шайба |
| 17 | 1 | 236-1308107 | Фланец упорный |
| 18 | 1 | 305 | Шарикоподшипник |
| 19 | 1 | 236-1308050-В | Вал |
| 20 | 1 | 314008-П2 | Шпонка |
Сцепление двигателя ЯМЗ 238 М
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 238-1601130-Б | Диск ведомый передний |
| 2 | 4 | 238-1601102-В | Пружина отжимная |
| 3 | 1 | 238-1601094-Г | Диск ведущий средний |
| 4 | 1 | 238-1601131 | Диск ведомый задний |
| 5 | 4 | 236-1601138-А2 | Накладка фрикционная |
| 6 | 2 | 238-1601142-В | Ступица |
| 7 | 80 | 313015-П | Заклепка |
| 8 | 2 | 236-1601282 | Штифт |
| 9 | 80 | 236-1601270-Б | Ролик игольчатый |
| 10 | 4 | 236-1601095-Б 2 | Рычаг оттяжной |
| 11 | 4 | 236-1601113 | Ось вилки рычага |
| 12 | 16 | 312702-П29 | Шайба замковая |
| 13 | 4 | 236-1601273-А2 | Пружина |
| 14 | 4 | 236-1601108-Б | Вилка оттяжного рычага |
| 15 | 4 | 236-1601275-А2 | Петля |
| 16 | 4 | 236-1601111 | Пластина стопорная |
| 17 | 4 | 236-1601107 | Планка стопорная |
| 18 | 4 | 236-1601109-В | Гайка регулировочная |
| 19 | 4 | 236-160 1110-В | Пластина опорная |
| 20 | 8 | 201472-П29 | Болт |
| 21 | 3 | 4591675005 | Пресс-масленка угловая |
| 22 | 1 | 250636-П29 | Гайка |
| 23 | 1 | 252139-П2 | Шайба |
| 24 | 1 | 236-1601230 | Шланг смазки муфты |
| 25 | 2 | 236-1601188-А2 | Пружина |
| 26 | 1 | 236-1601180-Б2 | Муфта выключения сцепления с подшипником |
| 27 | 1 | 986714КС17 | Подшипник |
| 28 | 1 | 236-1601185-В | Муфта |
| 29 | 2 | 200-1601187 | Сухарь |
| 30 | 8 | 201454-П29 | Болт |
| 31 | 8 | 252135-П2 | Шайба |
| 32 | 1 | 236-1601030-А2 | Крышка люка верхняя |
| 33 | 16 | 252137-П2 | Шайба |
| 34 | 12 | 310214-П29 | Болт |
| 35 | 1 | 236-1601288 | Планка стопорная |
| 36 | 1 | 314004-П2 | Шпонка |
| 37 | 1 | 236-1601215-Б | Вал вилки выключения сцепления |
| 38 | 1 | 260316-П2 | Заглушка |
| 39 | 1 | 236-1601022-Б | Крышка люка нижняя |
| 40 | 1 | 238Н-1601042 | Кольцо ушютнительное внутреннее |
| 41 | 1 | 238Н-1601044 | Кольцо уплотнительное наружное |
| 42 | 1 | 238Н-1601040 | Корпус сальника |
| 43 | 1 | 238-1601010 | Картер сцепления |
| 44 | 1 | 236-1601290 | Планка стопорная |
| 45 | 2 | 236-1601286 | Планка стопорная |
| 46 | 8 | 310235-П29 | Болт |
| 47 | 1 | 236-1601203-Б2 | Вилка выключения сцепления |
| 48 | 16 | 252136-П2 | Шайба |
| 49 | 1 | 310213-П29 | Болт |
| 50 | 8 | 201499-П29 | Болт |
| 51 | 1 | 236-1601120 | Кольцо упорное |
| 52 | 8 | 200315-П29 | Болт |
| 53 | 4 | 238-1601308 | Планка |
| 54 | 4 | 238-1601105 | Пружина тарельчатая |
| 55 | 4 | 238-1601304 | Кольцо упорное |
| 56 | 1 | 238-1601122 | Кожух сцепления |
| 57 | 1 | 238-1601093 | Диск нажимной |
| 58 | 28 | 238-1601115-А2 | Пружина нажимная |
| 59 | 28 | 236-1601118-Б2 | Попклядка |
| 60 | 28 | 236-1601117 | Шайба |
| 61 | 4 | 250615-П29 | Гайка |
| 62 | 4 | 238-1601302 | Шток |
| 63 | 2 | 236-1601216-Б2 | Втулка вала вилки выключения |
| 64 | 1 | 238-1601090-Г | Диск нажимной с кожухом |

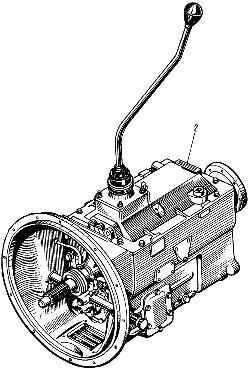

Коробка передач двигателя ЯМЗ 238 М
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 236Н-1700003 | Коробка передач с картером сцепления для а/м КРАЗ |
| 1 | 1 | 236П-1700004 | Коробка передач с картером сцепления для а/м МАЗ |
Картер и масляный насос коробки передач двигателя ЯМЗ 238 М
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 236-170104 0-А | Крышка подшипника |
| 2 | 6 | 201499-П29 | Болт |
| 3 | 6 | 312581-П29 | Шайба |
| 4 | 1 | 236-1701042-А | Прокладка |
| 5 | 1 | 236-1701230 | Манжета с пружиной |
| 6 | 1 | 200-1701188 | Втулка дроссельная |
| 7 | 1 | 236-1701015-Б | Картер коробки передач |
| 8 | 1 | 236-1704015 | Корпус масляного насоса |
| 9 | 1 | 236-1704029-А | Прокладка |
| 10 | 1 | 236-1704040-А2 | Шестерня ведущая |
| 11 | 2 | 236-1704078-А | Планка стопорная |
| 12 | 4 | 310013-П29 | Болт |
| 13 | 1 | 200-1702083 | Шарик клапана |
| 14 | 1 | 200-1704027 | Пружина |
| 15 | 1 | 312326-П34 | Шайба |
| 16 | 1 | 236-1704026 | Пробка клапана |
| 17 | 1 | 236-1704030 | Шестерня ведомая |
| 18 | 1 | 236-1704070 | Основание масляного насоса |
| 19 | 1 | 236-1704017-А2 | Прокладка |
| 20 | 1 | 236-1704010 | Насос масляный в сборе |
| 23 | 2 | 236-1702182 | Штифт верхний установочный |
| 29 | 10 | 252137-П2 | Шайба |
| 30 | 10 | 201544-П29 | Болт |
| 31 | 1 | 210-1701210-А | Манжета с пружиной |
| 35 | 1 | 236У-1701203 | Прокладка |
| 36 | 1 | 236-1701074-А2 | Крышка заднего подшипника промежуточного вала |
| 37 | 1 | 236-1701075-А | Прокладка |
| 38 | 1 | 316121-П29 | Пробка уровня смазки |
| 39 | 2 | 200-1701021-А | Прокладка |
| 40 | 12 | 252136-П2 | Шайба |
| 41 | 12 | 201497-П29 | Болт |
| 42 | 2 | 236-1701020 | Крышка люка отбора мощности |
| 43 | 1 | 236-1704 050-Б | Сетка заборника |
| 44 | 4 | 201497-П29 | Болт |
| 45 | 1 | 236-1704054-Б | Крышка заборника |
| 46 | 1 | 238Н-1721255 | Пробка сливная с магнитом |
| 47 | 1 | 236-1704056-А | Прокладка |
| 48 | 2 | 262518-П2 | Пробка |
Валы и шестерни коробки передач двигателя ЯМЗ 238 М
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 60205КУ | Шарикоподшипник первичного вала передний |
| 2 | 1 | 240-1307090 | Манжета |
| 3 | 1 | 236-1701478 | Корпус манжеты |
| 4 | 1 | 311810-П2 | Гайка |
| 5 | 1 | 200-1701034 | Кольцо стопорное |
| 6 | 1 | 170314Л | Шарикоподшипник первичного вала задний |
| 7 | 1 | 236Н-1701027-Б | Вал первичный |
| 8 | 1 | 311710-П29 | Гайка |
| 9 | 1 | 236-1701243 | Шайба |
| 10 | 1 | 210-1701240-Б | Фланец |
| 12 | 1 | 200-1701192 | Кольцо стопорное |
| 13 | 1 | 50411 | Шарикоподшипник вторичного вала задний |
| 14 | 1 | 236-1701112 | Шестерня первой передачи |
| 15 | 1 | 236-1701105-Б | Вал вторичный |
| 16 | 1 | 236-1701127 | Шестерня второй передачи вторичного вала |
| 17 | 1 | 236-1701113-Б2 | Втулка шестерен второй и третьей передач |
| 18 | 1 | 236-1701150-Б2 | Синхронизатор второй и третьей передач |
| 19 | 1 | 236-1701135 | Втулка шестерни третьей передачи |
| 20 | 1 | 236-1701131 | Шестерня третьей передачи вторичного вала |
| 21 | 1 | 236-1701138 | Втулка шестерни пятой передачи |
| 22 | 1 | 236 -1701129 | Шестерня пятой передачи вторичного вала |
| 23 | 1 | 236-1701151-А | Синхронизатор четвертой и пятой передач |
| 24 | 1 | 70-592708М1 | Роликоподшипник вторичного вала передний |
| 25 | 1 | 236-1701067-А | Кольцо упорное |
| 26 | 1 | 236-1701144-1 | Шайба шестерни пятой передачи упорная |
| 26 | 1 | 236-1701144-Д | Шайба шестерни пятой передачи упорная |
| 26 | 1 | 236-1701144-Е | Шайба шестерни пятой передачи упорная |
| 27 | 1 | 102308К1 | Роликоподшипник промежуточного вала |
| 28 | 1 | 236-1701063 | Кольцо упорное |
| 29 | 1 | 236Н-1701056-А | Шестерня постоянного зацепления промежуточного вала |
| 30 | 1 | 236-1701057 | Шестерня отбора мощности |
| 31 | 1 | 236У-1701053 | Шестерня пятой передачи промежуточного вала |
| 32 | 1 | 236-1701051 | Шестерня третьей передачи промежуточного вала |
| 33 | 1 | 236-1701059 | Втулка шестерен второй и третьей передач |
| 34 | 1 | 236-1701050 | Шестерня второй передачи промежуточного вала |
| 35 | 1 | 236-1701122-А | Шайба упорная |
| 36 | 1 | 236-1701145-А | Шпонка замковая |
| 37 | 2 | 314001-П2 | Шпонка |
| 38 | 5 | 314000-П2 | Шпонка |
| 39 | 1 | 258072-П29 | Шплинт |
| 40 | 1 | 200-1701060 | Шайба упорная |
| 41 | 2 | 201563-П2 | Болт |
| 42 | 1 | 236-1701076 | Планка стопорная |
| 43 | 1 | 200-1701065 | Кольцо стопорное |
| 44 | 1 | 692409 КМ | Роли копо дшипни к задний |
| 45 | 1 | 236-1701048 | Вал промежуточный |
| 46 | 1 | 236-1701087 | Шайба упорная задняя |
| 47 | 1 | 236-1701092 | Ось блока шестерен заднего хода |
| 48 | 2 | 64907К | Роликоподшипник |
| 49 | 1 | 200-1701084 | Втулка промежуточная |
| 50 | 1 | 236-1701082-А | Блок шестерен заднего хода |
| 51 | 1 | 236-1701093 | Шайба упорная |
Механизмы переключения передач двигателя ЯМЗ 238 М
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 200-1702159-А | Рукоятка рычага переключения передач |
| 2 | 1 | 236Н-1702118-А | Рычаг переключения передач |
| 3 | 1 | 297575-П29 | Шплинт |
| 4 | 1 | 316215-П | Хомут |
| 5 | 1 | 236У-1702133 | Колпак опоры рычага |
| 6 | 1 | 288026-П29 | Хомутик |
| 7 | 1 | 251086-П29 | Гайка |
| 8 | 1 | 236У-1702128-А | Штифт -фиксатор |
| 9 | 1 | 236У-1702121-Б | Опора рычага переключения передач |
| 10 | 1 | 236-1702122 | Прокладка |
| 11 | 1 | 236-1702087 | Штифт замка штоков |
| 12 | 1 | 316172-П29 | Пробка |
| 13 | 4 | 200-1702083 | Шарик замка штоков |
| 14 | 1 | 236-1702132 | Стакан пружины |
| 15 | 1 | 236-1702127-А | Пружина предохранителя |
| 16 | 1 | 236-1702129 | Предохранитель включения первой передачи и заднего хода |
| 17 | 1 | 236-1702015-Б2 | Крышка верхняя |
| 18 | 1 | 236-1702014 | Прокладка |
| 19 | 1 | 250615-П29 | Гайка |
| 20 | 1 | 220086-П29 | Винт |
| 21 | 4 | 250513-П29 | Гайка |
| 22 | 16 | 252136-П2 | Шайба |
| 23 | 4 | 216258-П29 | Шпилька |
| 24 | 1 | 236-1702170-А | Сапун |
| 25 | 1 | 252137-П2 | Шайба |
| 26 | 1 | 236-1702126 | Ось поводка |
| 27 | 1 | 236-1702125 | Поводок переключения первой передачи и заднего хода |
| 28 | 1 | 262522-П2 | Пробка |
| 29 | 12 | 201499-П2 | Болт |
| 30 | 3 | 236-1702106 | Пружина |
| 31 | 3 | 236-1702100 | Шарик фиксатора |
| 32 | 1 | 236-1702024 | Вилка переключения первой передачи и заднего хода |
| 33 | 1 | 236-1702027 | Вилка переключения второй и третьей передач |
| 34 | 5 | 236-1702025 | Винт установочный |
| 35 | 1 | 236-1702053 | Головка штока вилки переключения первой передачи и заднего хода |
| 36 | 1 | 236-1702028 | Головка штока вилки переключения второй и третьей передач |
| 37 | 1 | 236-1702033 | Вилка переключения четвертой и пятой передач |
| 38 | 1 | 236У-1702130 | Пружина рычага |
| 39 | 1 | 236-1702074 | Шток вилки переключения четвертой и пятой передач |
| 40 | 1 | 236-1702064 | Шток вилки переключения второй и третьей передач |
| 41 | 1 | 236-1702060-А2 | Шток вилки переключения первой передачи и заднего хода |
| 42 | 1 | 236У-1702131-А | Шайба |
| 43 | 3 | 260310-П15 | Заглушка |
Натяжное устройство двигателя ЯМЗ 238 М
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 238НБ-1307170 | Ремень привода компрессора |
| 2 | 1 | 236-3509300-АЗ | Устройство натяжное |
| 2 | 1 | 236-3509300-АЗ | Устройство натяжное в сборе |
| 3 | 2 | 201460-П29 | Болт |
| 4 | 3 | 252135-П2 | Шайба |
| 5 | 1 | 200271-П29 | Болт |
| 6 | 1 | 236-3509318-В | Крышка шкива |
| 7 | 1 | 236-3509320 | Прокладка |
| 8 | 1 | 236-1028224 | Кольцо стопорное |
| 9 | 1 | 236-1307148 | Кольцо упорное |
| 10 | 2 | 203 | Шарикоподшипник |
| 11 | 1 | 236-3509324-Б | Кольцо распорное |
| 12 | 1 | 236-1307107 | Сальник |
| 13 | 1 | 236-3509312-В | Шкив |
| 14 | 1 | 236-3509316-Б | Ось шкива |
| 15 | 1 | 4591675012 | Пресс-масленка |
| 16 | 2 | 25065 9-П29 | Гайка |
| 17 | 1 | 204-1308054 | Шайба установочная |
| 18 | 1 | 236-35 09306-А | Кронштейн |
| 19 | 1 | 204-1308064-А2 | Болт-натяжитель |
| 20 | 1 | 252137-П2 | Шайба |
| 21 | 1 | 250515-П29 | Гайка |
| 22 | 3 | 201454-П29 | Болт |
Генератор Г273В Г287Е Г288Е в сборе двигателя ЯМЗ 238 М
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 2 564 111 107 | Ремень привода генератора |
| 2 | 1 | 238-3701790 | Планка натяжная |
| 3 | 1 | 252038-П29 | Шайба |
| 4 | 3 | 252135-П2 | Шайба |
| 5 | 1 | 201458-П29 | Болт |
| 5 | 1 | 201460-П29 | Болт |
| 6 | 1 | Г273В-3701000 | Генератор |
| 7 | 1 | Г288Е-3701000 | Генератор |
| 9 | 1 | 201458-П29 | Болт стяжной |
| 11 | 1 | 238-3701774 | Кронштейн |
| 11 | 1 | 238-3701774-Б | Кронштейн, на а/м КрАЗ |
| 12 | 1 | 238-3701780 | Палец |
| 13 | 1 | 252006-П29 | Шайба |
| 14 | 1 | 252136-П2 | Шайба |
| 15 | 1 | 250512-П29 | Гайка |
| 16 | 1 | 201505-П29 | Болт |
| 17 | 1 | 216233-П29 | Шпилька |
| 18 | 1 | 250511-П29 | Гайка |
Генератор Г288Е-3701000 двигателя ЯМЗ 238 М
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | Г272-3701051 | Шкив привода генератора |
| 2 | 1 | Г250А-3701055 | Вентилятор |
| 3 | 1 | Г250-3701054 | Втулка |
| 4 | 1 | Г273-3701400 | Крышка в сборе |
| 5 | 1 | 6-180603К1С9 | Шарикоподшипник |
| 6 | 1 | Г250А1-3701404 | Держатель сальника |
| 7 | 11 | Х-4001-01 | Шайба |
| 8 | 4 | НО-0603-10 | ВИНТ |
| 9 | 1 | Г21-3701005 | Чашка ротора |
| 10 | 1 | Я 120М | Регулятор напряжения интегральный |
| 11 | 1 | Г266-3701020-Б | Щетка |
| 12 | 6 | Х-1012-01 | Шайба |
| 13 | 4 | НО-0424 | Винт |
| 14 | 1 | Г273-3701010 | Щеткодержатель |
| 15 | 1 | Г273-3701030 | Щетка |
| 16 | 1 | Г250А1-3701319 | Втулка изоляционная |
| 17 | 2 | Х-1482 | Шайба |
| 18 | 2 | 8Х-1533М | Гайка |
| 19 | 4 | НО-0414 | Винт |
| 20 | 2 | МХ-0276 | Шайба |
| 21 | 4 | ДС1-3701107 | Винт |
| 22 | 1 | Г266-3701060-13 | Крышка |
| 23 | 1 | Г273-3701300 | Крышка |
| 24 | 1 | 180502К1С9 | Шарикоподшипник |
| 25 | 1 | Г250А1-3701353 | Втулка изоляционная |
| 26 | 1 | БПВЧ-45-02 | Блок выпрямительный |
| 27 | 3 | МП-90118 | Гайка |
| 28 | 1 | 8Х-1497А | Шайба |
| 29 | 1 | MX -009 7 | Винт |
| 30 | 2 | НО-1011 | Шайба |
| 31 | 2 | НО-1801-01 | Шайба изоляционная |
| 32 | 1 | Г250А1-3701352 | Болт контактный |
| 33 | 1 | Г273-3701100 | Статор |
| 34 | 1 | Г265-3701200 | Ротор |
| 35 | 1 | НО-7501 | Шпонка |
| 36 | 1 | MX -0235-01 | Гайка |
| 37 | 1 | МХ-0234-01 | Шайба |
| 38 | 1 | НО-1002 | Шайба |
Стартер двигателя ЯМЗ 238 М
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 25.3708-01 | Стартер в сборе |
| 2 | 1 | 240-3708721 | Скоба крепления стартера |
| 3 | 1 | 252138-П2 | Шайба |
| 4 | 1 | 20085 3-П29 | Болт |
| 5 | 1 | СТ103-3708120 | Катушка |
| 6 | 2 | 25.3708004 | Пластина |
| 7 | 14 | Х-1482 | Шайба |
| 8 | 7 | МХ-1104 | Болт |
| 9 | 1 | СТ25. 3708101 | Корпус стартера |
| 10 | 1 | СТ103A-3708338 | Кольцо уплотнительное |
| 11 | 1 | МХ-1087 | Шайба |
| 12 | 1 | СТ103A-3708046 | Кольцо уплотнитель ное |
| 13 | 8 | СТ103-3708102 | Полюс |
| 14 | 8 | Х1-11-58 | Винт |
| 15 | 2 | МХ-0142 | Шайба |
| 16 | 2 | МХ-0954 | Шайба |
| 17 | 2 | СТ103A-3708045 | Шайба |
| 18 | 1 | СТ103-37081SO | Катушка |
| 19 | 1 | 16.3708406 | Кольцо |
| 20 | 1 | СТ142-3708070 | Ось |
| 21 | 2 | МХ-0276 | Шайба |
| 22 | 2 | 4 594 321 109 | Винт |
| 23 | 2 | 25.3708005 | Шайба |
| 24 | 2 | 8Х-1533 | Гайка |
| 25 | 1 | 4 598 168 046 | Шайба |
| 26 | 1 | М8х1х20 | Болт |
| 27 | 2 | СТ103-3708003 | Шпилька |
| 28 | 2 | 7X-4289 | Шайба |
| 29 | 2 | Х2-9302 | Гайка |
| 30 | 1 | CТ103-3708030 | Шина |
| 31 | 1 | МХ-0825 | Шайба |
| 32 | 1 | MX 0037 | Шайба |
| 33 | 1 | СT103-3708 339 | Кольцо |
| 34 | 1 | 25.3708300 | Крышка |
| 35 | 1 | СТ103A-3708309 | Втулка |
| 36 | 1 | 25.3708320 | Траверса |
| 37 | 1 | 2500.3708050 | Щетка |
| 38 | 4 | МХ-0905 | Винт |
| 39 | 4 | Х-4001 | Шайба |
| 40 | 4 | 8Х-1497 | Шайба |
| 41 | 1 | 25.3708001 | Кожух привода |
| 42 | 1 | 25.3708002 | Прокладка |
| 43 | 1 | М672615030 | Сальник |
| 44 | 2 | 25.3708503 | Шайба |
| 45 | 1 | 25.3708501 | Шайба привода |
| 46 | 1 | 25.3708600 | Привод в сборе |
| 47 | 1 | 25.3708403 | Шайба упорная |
| 48 | 6 | 25.3708404 | Винт |
| 49 | 1 | 25.3708410 | Крышка привода |
| 50 | 1 | 25.3708510 | Корпус привода |
| 51 | 1 | 25.3708200 | Якорь |
| 52 | 2 | МХ-1032 | Шайба |
| 53 | 1 | 25.3708450 | Рычаг |
| 54 | 4 | 201563-П29 | Болт |
| 55 | 4 | 252137-П2 | Шайба |
| 56 | 1 | 236-3708702-Б | Кронштейн верхний |
| 57 | 2 | 258652-П29 | Штифт |
| 58 | 1 | 236-3708704-Б | Кронштейн нижний |
Реле стартера двигателя ЯМЗ 238 М
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | РС25.3708002-В | Корпус реле стартера |
| 2 | 3 | МХ-1215 | Болт |
| 3 | 3 | Х-1482 | Шайба |
| 4 | 3 | МХ-1032 | Шайба |
| 5 | 1 | МХ-0434 | Шайба |
| 6 | 1 | 1-МЮ-37 | Шайба |
| 7 | 5 | 8Х-1497 | Шайба |
| 8 | 5 | Х-4001 | Шайба |
| 9 | 5 | МХ-1146 | Болт |
| 10 | 4 | 7X4289 | Шайба |
| 11 | 1 | 540244 | Наконечник |
| 12 | 2 | Х2-9302 | Гайка |
| 13 | 2 | МХ-0825 | Шайба |
| 14 | 4 | МХ-1020 | Винт |
| 15 | 1 | РС25.3708080 | Крышка реле |
| 16 | 1 | РС25.3708006-Б | Прокладка |
| 17 | 1 | РС25.3708013 | Скоба |
| 18 | 2 | МХ-0021 | Шайба |
| 19 | 1 | РС25. 3708030 | Диск контактный |
| 20 | 1 | ВМ-335-37 | Шайба |
| 21 | 1 | РС25.3708007 | Пружина |
| 22 | 1 | PC 100-3708003 | Шайба |
| 23 | 2 | РС25.3708011 | Болт контактный |
| 24 | 1 | 45.9871 1018 | Шплинт |
| 25 | 1 | 25.3708802 | Гайка |
| 26 | 1 | 25.3708801 | Втулка |
| 27 | 1 | 25.3708806 | Шайба |
| 28 | 1 | 25.3708804 | Чашка |
| 29 | 1 | 18.3708011 | Пружина |
| 30 | 1 | 25.3708805 | Чашка |
| 31 | 1 | 25.3708803 | Прокладка |
| 32 | 1 | 25.3708850 | Якорь реле |
| 33 | 1 | PC 103-3 708100 | Ярмо с катушкой |
| 34 | 4 | МХ-1126 | Болт |
| 35 | 4 | МХ-0287 | Шайба |
| 36 | 1 | РС25-3708014 | Втулка |
| 37 | 1 | РС25-3708015 | Втулка |
| 38 | 1 | РС25-3708016 | Прокладка |
| 1 | 25.3708800 | Реле стартера |
каталог запчастей ямз-238 де запчасти ямз запчасти ямз 238 : двигатель ямз-238 система впрыска. система впрыска топлива зажигание ЯМЗ 238 д-1 книги установка опережение зажигание 8 цилиндровый ЯМЗ 238 д-1 с турбонаддувом сцепление ЯМЗ238 устройство система охлаждения двигателя ямз-238. устройство двигателя ЯМЗ 238 М фильтра ямз-238 головка цилиндра ямз 238. ЯМЗ-238 двигатель ямз 238 тнвд ямз 238 www.. устройство блока ямз 238 коробка передач ямз 236 120-126-36-2-1 топливная система ямз238. блок двигателя ямз 238 давление масла в двигателе ямз-238 Уровень масла в коробке передач ямз 238 устройство регулятора тнвд двигателя ямз 238. ямз238 топливная система Фильтра на двигатель ЯМЗ-238 двигатель ямз 238 выхлопные коллектора чертёж ямз-238д. топливный фильтр на ЯМЗ 238 М-2 манжета двигателя 236-1005160-АЗ производитель регулировка опережение зажигания ямз238л краз260в показать как регулировать клапана на ямз-238. ямз 238 количество масло в двигателе Центробежный водяной насос с дизельным приводом (в комплекте) Г = 2000 м pfgxfcnb r коробки передач ЯМЗ 238 в разрезе фильтр тонкой очистки топлива. насос водяной цена почему нет давления масла в двигателе ямз система охлаждения двигателя ямз 238 Фильтра грубой очистки топлива в сборе. кпп ямз 238 а сколько масла залить в ямз 238 турбо двигатели ямз 238 поддон двигателя ЯМЗ 238. уровень масла в коробке передач ямз-238 ямз238 угол впрыска м ямз-238м. муфта опережения впрыска топлива ямз устройство и ремонт вал рычага пружины купить
