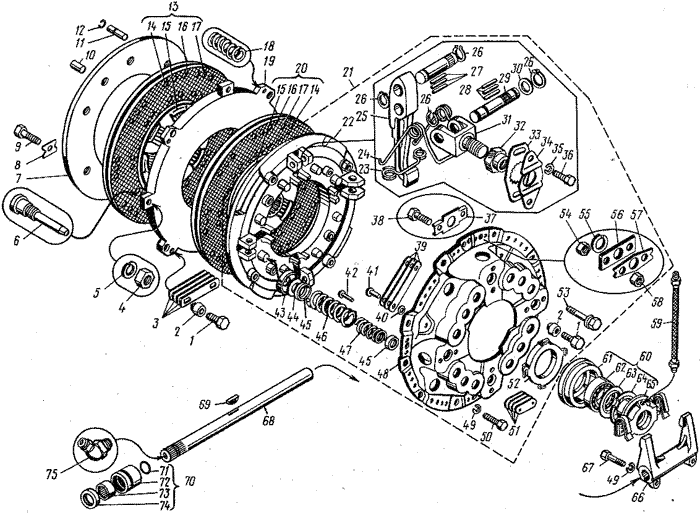

| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 15.1600010-10 | Сцепление в сборе | |
| 1 | 12 | 310054-П29 | Болт |
| 2 | 12 | 15.1601344 | Втулка пластины |
| 3 | 16 | 15.1601312 | Пластина диска |
| 4 | 4 | 25С615-П29 | Гайка |
| 5 | 4 | 252137-П2 | Шайба |
| 6 | 4 | 15.1601302 | Шток диска |
| 7 | 1 | 15.1601082 | Диск сцепления опорный |
| 8 | 6 | 312208-П2 | Шайба стопорная |
| 9 | 6 | 45 9348 1602 | Болт |
| 10 | 2 | 258666-П29 | Штифт |
| 11 | 2 | 15.1601283 | Штифт установочный |
| 2 | 15.1601282 | Штифт установочный в сб | |
| 12 | 2 | 316500-П | Кольцо стопорное |
| 13 | 1 | 15.1601129 | Диск сцепления ведомый передний |
| 14 | 54 | 313017-П | Заклепка |
| 15 | 2 | 161.1601132 | Диск ведомый спластинами в сб |
| 16 | 4 | 15.1601138 | Накладка фрикционная |
| 17 | 36 | 313018-П | Заклепка ступенчатая |
| 18 | 4 | 15.1601102 | Пружина среднего диска |
| 19 | 1 | 15.1601092 | Диск сцепления ведущий средний |
| 20 | 1 | 161.1601130 | Диск сцепления ведомый в сб |
| 21 | 1 | 15.1601090-10 | Диск нажимной с кожухом в сб |
| 22 | 1 | 15.1601093 | Диск нажимной |
| 23 | 4 | 15.1601275 | Петля пружины |
| 24 | 4 | 15.1601273 | Пружина |
| 25 | 4 | 15.1601095 | Рычаг переключающий |
| 26 | 24 | 15.1601096 | Кольцо С 14 |
| 27 | 4 | 15.1601113 | Ось рычага нажимного диска |
| 28 | 200 | 15.1601270 | Ролик |
| 29 | 4 | 15.1601112 | Ось вилки |
| 30 | 8 | 15.1601114 | Шайба упорная |
| 31 | 4 | 15.1601108 | Вилка рычага |
| 32 | 4 | 15.1601109 | Гайка регулировочная |
| 33 | 4 | 15.1601111 | Пластина стопорная |
| 34 | 4 | 15.1601110 | Пластина опорная |
| 35 | 8 | 252135-П2 | Шайба |
| 36 | 8 | 201452-П29 | Болт |
| 37 | 4 | 15.1601346 | Пластина стопорная |
| 38 | 8 | 201460-П29 | Болт крепления пластин |
| 39 | 16 | 15.1601342 | Пластина |
| 40 | 4 | 252006-П2 | Шайба |
| 41 | 4 | 257257-П2 | Заклепка |
| 42 | 2 | 253880-П2 | Заклепка |
| 42 | 6 | 253882-П2 | Заклепка |
| 42 | 8 | 253885-П2 | Заклепка |
| 42 | 8 | 253887-П2 | Заклепка |
| 43 | 12 | 15.1601117 | Шайба подкладки |
| 44 | 12 | 15.1601118 | Подкладка |
| 45 | 24 | 15.1601119 | Шайба центрирующая |
| 46 | 12 | 15.1601115-10 | Пружина нажимная наружная |
| 47 | 12 | 15.1601116 | Пружина нажимная внутренняя |
| 48 | 1 | 15.1601125 | Кожух сцепления |
| 49 | 14 | 252136-П2 | Шайба |
| 50 | 12 | 45 9348 1561 | Болт |
| 51 | 4 | 15.1601318 | Пластина балансировочная |
| 51 | 4 | 15.1601318-10 | Пластина балансировочная |
| 51 | 8 | 15.1601318-20 | Пластина балансировочная |
| 51 | 12 | 15.1601318-30 | Пластина балансировочная |
| 52 | 1 | 15.1601120 | Кольцо упорное |
| 53 | 4 | 15.1601340 | Болт стяжной |
| 54 | 8 | 311441-П2 | Гайка |
| 55 | 4 | 238.1601304 | Кольцо штока среднего диска |
| 56 | 4 | 15.1601308 | Планка |
| 57 | 4 | 15.1601347 | Пластина стопорная |
| 58 | 8 | 250510-П29 | Гайка |
| 59 | 1 | 15.1601230 | Шланг смазки подшипника |
| 60 | 1 | 15.1601180 | Муфта включения сцепления с подшипником |
| 61 | 1 | 15.1601192 | Стакан подшипника |
| 62 | 1 | 70-114 | Подшипник |
| 63 | 1 | 15.1601195 | Шайба отражательная |
| 64 | 1 | 15.1601197 | Кольцо стопорное |
| 65 | 1 | 15.1601184 | Муфта выключения сцепления с пластинами в сб |
| 66 | 1 | 15.1601203 | Вилка выключениясцепления |
| 67 | 2 | 201682-П29 | Болт |
| 68 | 1 | 15.1601215 | Вал вилки |
| 69 | 1 | 314048-П2 | Шпонка сегментная |
| 70 | 2 | 15.1601219 | Стакан с подшипником вала и уплотнительными кольцами в сб |
| 71 | 4 | 25 3111 2151 | Кольцо 032-038-36-2-1 |
| 72 | 2 | 15.1601220 | Стакан подшипника |
| 73 | 2 | 942/32 | Подшипник |
| 74 | 2 | 15.1601240 | Обойма уплотнительного кольца |
| 75 | 2 | 45 9167 5005 | Масленка |
