Блок цилиндров двигателя ЯМЗ 238 АМ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 238-1002012-А5 | Блок цилиндров |
| 2 | 5 | 236-1005178 | Болт стяжной |
| 3 | 10 | 236-1005181 | Шайба |
| 4 | 10 | 312304-П | Шайба |
| 5 | 10 | 236-1005159 | Болт |
| 6 | 1 | 236-1002265-А | Прокладка левая |
| 7 | 14 | 252136-П2 | Шайба |
| 8 | 10 | 200325-П29 | Болт |
| 9 | 1 | 236-1002272 | Маслоотражатель |
| 10 | 1 | 201-1005034-Б4 | Манжета |
| 11 | 4 | 200827-П29 | Болт |
| 12 | 4 | 252138-П2 | Шайба |
| 13 | 1 | 236-1001020-А | Кронштейн передней опоры |
| 14 | 2 | 200328-П29 | Болт |
| 15 | 1 | 236-1002260-Б2 | Крышка передняя |
| 16 | 1 | 236-1002266-А | Прокладка правая |
| 17 | 1 | 236-1002258-А2 | Прокладка |
| 18 | 1 | 236-1002255-ВЗ | Крышка |
| 19 | 1 | 312534-П2 | Шайба |
| 20 | 3 | 250513-П29 | Гайка |
| 21 | 5 | 236-1005180 | Болт |
| 22 | 1 | 238-1111620 | Трубка отвода масла от топливного насоса |
| 23 | 1 | 310096-П2 | Болт |
| 24 | 2 | 312326-П34 | Шайба |
| 25 | 4 | 200276-П29 | Болт |
| 26 | 4 | 312356-П29 | Шайба |
| 27 | 1 | 238-1111614 | Трубка подвода масла к топливному насосу |
| 28 | 1 | 310122-П2 | Болт |
| 29 | 2 | 312482-П34 | Шайба |
| 30 | 1 | 236-1014272 | Прокладка сапуна |
| 31 | 1 | 236-1014250 | Сапун |
| 32 | 1 | 236-1002314-Б | Прокладка |
| 33 | 1 | 238-1002311 | Картер маховика |
| 34 | 10 | 252137-П2 | Шайба |
| 35 | 10 | 310044-П29 | Болт |
| 36 | 3 | 201456-П29 | Болт |
| 37 | 3 | 252135-П2 | Шайба |
| 38 | 1 | 236-1005160-АЗ | Манжета |
| 39 | 1 | 315450-П29 | Кляммер |
| 40 | 1 | 236-1002315 | Маслоотражатель |
| 41 | 1 | 236-1002333 | Указатель верхней мертвой точки поршня |
| 42 | 1 | 236-1002318 | Крышка люка |
| 43 | 4 | 252135-П2 | Шайба |
| 44 | 4 | 201454-П29 | Болт |
Головка цилиндров двигателя ЯМЗ 238 АМ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 2 | 238-1003210-ВЗ | Прокладка |
| 2 | 8 | 236-1003108-Б | Седло впускного клапана |
| 3 | 8 | 236-10031 10-ВЗ | Седло выпускного клапана |
| 4 | 14 | 313934-П | Заглушка |
| 5 | 4 | 236-1003330 | Рым-болт |
| 6 | 8 | 312472-П | Шайба |
| 7 | 16 | 236-1007032-Б | Втулка клапана направляющая |
| 8 | 8 | 236-1003114-В2 | Кольцо уплотнительное |
| 9 | 8 | 236-1003112-В | Стакан форсунки |
| 10 | 8 | 236-1003113 | Гайка крепления стакана |
| 11 | 8 | 236-1007262 | Манжета впускного клапана |
| 12 | 2 | 238-1003270 | Прокладка крышки |
| 13 | 1 | 238-1003245 | Крышка головки с маслозаливным патрубком и винтами крепления |
| 14 | 1 | 238-1003261-Б | Крышка головки цилиндров с маслозаливным патрубком |
| 15 | 8 | 204А-1003278 | Прокладка |
| 16 | 8 | 201-1003272-А2 | Винт |
| 17 | 8 | 258039-П29 | Шплинт |
| 18 | 1 | 201-1 114060-А | Крышка горловины мас-лозаливного патрубка |
| 19 | 1 | 201-1 114064-А | Цепочка |
| 20 | 1 | 238-1003260-Б | Крышка в сборе |
| 21 | 1 | 238-1003244 | Крышка головки с винтами крепления |
| 22 | 1 | 201-1114065-А2 | Прокладка |
| 23 | 8 | 313992-П | Заглушка |
| 24 | 42 | 311423-П5 | Гайка |
| 25 | 42 | 312399-П2 | Шайба |
| 26 | 42 | 236-1003016-Б | Шпилька крепления головки цилиндров |
| 27 | 2 | 238-1003013-Д | Головка цилиндров |
Поршень и шатун двигателя ЯМЗ 238 АМ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 6 | 236-1004063-Б | Болт крышки шатуна длинный |
| 2 | 6 | 236-1004062-Б | Болт крышки шатуна короткий |
| 3 | 6 | 236-1002023 | Кольцо уплотнительное нижнее |
| 4 | 6 | 236-1002024-А | Кольцо уплотнительное верхнее |
| 5 | 6 | 236-1002040 | Кольцо антикавитационное |
| 6 | 6 | 236-1002021-А | Гильза цилиндра |
| 7 | 6 | 236-1004020 | Палец |
| 8 | 6 | 236-1004015-Д | Поршень |
| 9 | 6 | 236-1004006 | Гильза. поршень. палец. |
| 10 | 12 | 236-1004022-Б | Кольцо стопорное |
| 11 | 6 | 236-1000106-БЗ | Кольца поршневые (комплект на один поршень) |
| 12 | 6 | 236-1004038-Б | Расширитель |
| 13 | 6 | 236-1004035-В | Кольцо маслосъемное |
| 14 | 6 | 236-1004034-А | Кольцо маслосъемное с расширителем |
| 15 | 6 | 236-1004025-В | Кольцо компрессионное третье |
| 16 | 6 | 236-1004032-АЗ | Кольцо компрессионное второе |
| 17 | 6 | 236-1004030 | Кольцо компрессионное верхнее |
| 18 | 6 | 236-1004052-Б2 | Втулка шатуна |
| 19 | 6 | 236-1004045-Б2 | Шатун |
| 20 | 12 | 236-100405 8-В | Вкладыш |
Коленчатый вал двигателя ЯМЗ 238 АМ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 310040-П29 | Болт |
| 2 | 1 | 201-1005066 | Шайба |
| 3 | 1 | 236-100506 1-Б | Шкив |
| 4 | 1 | 238-1005026-Б | Противовес передний |
| 5 | 1 | 236-1005055 | Гайка |
| 6 | 1 | 236-1005056-А | Шайба |
| 7 | 1 | 236-1005043 | Маслоотражатель передний |
| 8 | 1 | 238-1005008-Г2 | Вал коленчатый |
| 9 | 1 | 238Э-1000104-В2 | Вкладыши шатунных подшипников, 88 мм, комплект |
| 9 | 1 | 238Э-1000104-В2-Р1 | Вкладыши шатунных подшипников, 87,75 мм, комплект |
| 9 | 1 | 238Э-1000104-В2-Р2 | Вкладыши шатунных подшипников, 87,50 мм, комплект |
| 9 | 1 | 238Э-1000104-В2-РЗ | Вкладыши шатунных подшипников, 87,25 мм, комплект |
| 9 | 1 | 238Э-1000104-В2-Р4 | Вкладыши шатунных подшипников, 87 мм, комплект |
| 9 | 1 | 238Э-1000104-В2-Р5 | Вкладыши шатунных подшипников, 86,75 мм, комплект |
| 9 | 1 | 238Э-1000104-В2-Р6 | Вкладыши шатунных подшипников, 86,50 мм, комплект |
| 10 | 1 | 238-1000102-Б2 | Вкладыши коренных подшипников, 110 мм, комплект |
| 10 | 1 | 238-1000102-Б2-Р1 | Вкладыши коренных подшипников, 109,75 мм, комплект |
| 10 | 1 | 238-1000102-Б2-Р2 | Вкладыши коренных подшипников, 109,50 мм, комплект |
| 10 | 1 | 238-1000102-Б2-РЗ | Вкладыши коренных подшипников, 109,25 мм, комплект |
| 10 | 1 | 238-1000102-Б2-Р4 | Вкладыши коренных подшипников, 109 мм, комплект |
| 10 | 1 | 238-1000102-Б2-Р5 | Вкладыши коренных подшипников, 108,75 мм, комплект |
| 10 | 1 | 238-1000102-Б2-Р6 | Вкладыши коренных подшипников, 108,50 мм, комплект |
| 11 | 16 | 236-1004058-В | Вкладыш шатунного подшипника |
| 12 | 5 | 236-1005170-В | Вкладыш верхний |
| 13 | 4 | 236-1005183-Д | Полукольцо упорного подшипника |
| 14 | 2 | 236-1005129-Б | Пластина левая |
| 15 | 8 | 236-1005127 -А | Болт крепления маховика |
| 16 | 2 | 236-1005128-А | Пластина правая |
| 17 | 1 | 238-1005115-Е | Маховик |
| 18 | 1 | 236-1005125-А2 | Обод |
| 19 | 12 | 312579-П29 | Шайба |
| 20 | 12 | 201501-П29 | Болт |
| 21 | 1 | 236-1005042 | Маслоотражатель задний |
| 22 | 1 | 236-1005171-В | Вкладыш нижний |
| 23 | 1 | 313933-П | Заглушка |
| 24 | 1 | 238-1000107-В4 | Вал коленчатый с вкладышами подшипников, комплект |
| 25 | 1 | 236-1005030-А | Шестерня |
| 26 | 1 | 314006-П2 | Шпонка |
Распределительный вал двигателя ЯМЗ 238 АМ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 2 | 1 | 238-1006015-Г2 | Вал распределительный |
| 3 | 1 | 314008-П2 | Шпонка |
| 4 | 6 | 252156-П2 | Шайба |
| 5 | 6 | 310130-П2 | Болт |
| 6 | 1 | 311412-П2 | Гайка |
| 7 | 1 | 312580-Ш5 | Шайба |
| 8 | 1 | 236-1006214-Г2 | Шестерня привода распределительного вала |
| 9 | 1 | 236-1029116 | Шестерня ведущая привода топливного насоса |
| 10 | 1 | 236-1006236Б | Фланец упорный |
| 11 | 1 | 236-1006026-A | Втулка передняя |
| 12 | 4 | 236-1006037-A | Втулка |
| 13 | 2 | 312538-П2 | Шайба |
| 14 | 2 | 310129-П2 | Болт |
Клапаны и толкатели двигателя ЯМЗ 238 АМ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 25 | 12 | 236-1007025-Б | Шайба пружин |
| 1 | 1 | 236-1007244 | Втулка передняя |
| 2 | 2 | 236-1007236 | Ось крайняя |
| 3 | 32 | 236-1007186 | Втулка толкателя |
| 4 | 2 | 236-1007242 | Ось средняя |
| 5 | 1 | 236-1007247-Б | Втулка задняя |
| 6 | 4 | 236-1007248 | Втулка распорная |
| 7 | 3 | 236-1007246 | Втулка промежуточная |
| 8 | 16 | 236-1007180 | Толкатель |
| 9 | 16 | 236-1007176-А | Штанга толкателя |
| 10 | 16 | 236-1007148-Б | Винт регулировочный |
| 11 | 16 | 311516-П15 | Гайка |
| 12 | 16 | 236-1007144-В | Коромысло клапана |
| 13 | 16 | 236-1007118-В | Втулка коромысла |
| 14 | 16 | 236-1007103-А | Кольцо упорное |
| 15 | 16 | 312392-П2 | Шайба |
| 16 | 16 | 236-1007024-В | Тарелка пружин |
| 17 | 8 | 236-1007015-В4 | Клапан выпускной |
| 18 | 32 | 236-1007028-А | Сухарь клапана |
| 19 | 16 | 236-1007026-Б | Втулка |
| 20 | 16 | 310124-П2 | Болт |
| 21 | 16 | 236-1007091-Б2 | Ось коромысла |
| 22 | 16 | 236-1007020 | Пружина наружная |
| 23 | 16 | 236-1007021 | Пружина внутренняя |
| 24 | 8 | 236-1007010-В | Клапан впускной |
| 25 | 16 | 236-1007025-Б | Шайба пружин |
Газопровод двигателя ЯМЗ 238 АМ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 8 | 236-1008050 | Прокладка выпускного коллектора |
| 2 | 2 | 238-1008022-Б | Коллектор выпускной |
| 3 | 16 | 310443-П | Шпилька |
| 4 | 16 | 312300-П2 | Шайба |
| 5 | 16 | 250512-П5 | Гайка |
Поддон блока цилиндров двигателя ЯМЗ 238 АМ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 238-1009040-А | Прокладка поддона |
| 2 | 1 | 236-1009050-Б | Указатель уровня масла |
| 3 | 36 | 252135-П2 | Шайба |
| 4 | 36 | 201456-П29 | Болт |
| 5 | 1 | 201-1009042-Б | Прокладка пробки |
| 6 | 1 | 316180-П2 | Пробка |
| 7 | 1 | 238-1009010 | Поддон |
| 8 | 1 | 236-100905 9-Г | Трубка направляющая |
| 9 | 1 | 312326-П34 | Шайба |
Масляный насос двигателя ЯМЗ 238 АМ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 236-1011230-A | Шестерня ведомая |
| 2 | 1 | 236-1011217-B2 | Фланец упорный |
| 3 | 2 | 310254-П2 | Болт |
| 4 | 2 | 252136-П2 | Шайба |
| 5 | 2 | 236-1011380 | Прокладка регулировочная |
| 6 | 1 | 236-1011014-ВЗ | Насос масляный |
| 7 | 1 | 236-1011202-A | Шестерня промежуточная |
| 8 | 2 | 252137-П2 | Шайба |
| 9 | 2 | 310156-П2 | Болт |
| 10 | 1 | 314005-П2 | Шпонка |
| 11 | 1 | 236-1011040-Б | Шестерня нагнетающей секции ведущая |
| 12 | 1 | 201-1015434 | Шарик |
| 13 | 1 | 236-1011100 | Шестерня радиаторной секции ведущая |
| 14 | 1 | 236-1011019-B | Корпус радиаторной секции |
| 15 | 12 | 252135-П2 | Шайба |
| 16 | 6 | 200270-П2 | Болт |
| 17 | 1 | 236-1011015-Г | Корпус нагнетающей секции |
| 18 | 1 | 236-1011352-B | Трубка нагнетающей секции отводящая |
| 19 | 1 | 236-1011030-Б | Шестерня ведомая нагнетающей секции |
| 20 | 1 | 236-1011114 | Шестерня ведомая радиаторной секции |
| 21 | 1 | 236-1011049 | Про ставка |
| 22 | 1 | 240-1011057 | Пружина клапана |
| 23 | 1 | 236-1011056-A | Клапан дифференциальный |
| 24 | 2 | 236-1011358-A | Прокладка |
| 25 | 1 | 312559-П2 | Шайба |
| 26 | 1 | 236-1011368-Б | Пружина предохранительного клапана |
| 27 | 1 | 236-1011363-Б | Клапан радиаторной секции предохранительный |
| 28 | 1 | 236-1011420-B | Трубка радиаторной секции отводящая |
| 29 | 2 | 201457-П2 | Болт |
| 30 | 4 | 201458-П29 | Болт |
| 31 | 1 | 314537-П | Угольник |
| 32 | 1 | 236-1011098-БЗ | Трубка дифференциального клапана подводящая |
| 33 | 1 | 314612-П29 | Штуцер |
| 34 | 1 | 236-1011320 | Кронштейн крепления всасывающей трубы |
| 35 | 2 | 310248-П2 | Болт |
| 36 | 2 | 258013-П29 | Шплинт |
| 38 | 1 | 236-1011322 | Скоба |
| 39 | 2 | 250975-П2 | Гайка |
| 40 | 2 | 201495-П2 | Болт |
| 41 | 1 | 236-1011296 | Прокладка |
| 42 | 1 | 236-1011048-Б | Клапан нагнетающей секции редукционный |
| 43 | 1 | 236-1011058-Б | Пружина клапана |
| 44 | 1 | 312571-П2 | Шайба |
| 45 | 1 | 236-1011208-B | Ось промежуточной шестерни |
| 46 | 1 | 238-1011398-B | Трубка всасывающая с заборником |
Фильтр грубой очистки масла двигателя ЯМЗ 238 АМ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 4 | 201501-П29 | Болт |
| 2 | 4 | 252136-П2 | Шайба |
| 3 | 2 | 236-1012100 | Прокладка |
| 4 | 1 | 236-1012010-АЗ | Фильтр грубой очистки масла |
| 5 | 1 | 236-1012026-Г | Стержень |
| 6 | 2 | 236-1012052-Б | Прокладка фильтрующего элемента |
| 7 | 1 | 236-1012020-В | Корпус фильтра |
| 8 | 1 | 316121-П29 | Пробка |
| 9 | 1 | 206Д-1011055-А | Клапан перепускной |
| 12 | 1 | 236-1012120-В | Крышка нижняя |
| 13 | 1 | 236 -101204 2-В | Крышка верхняя |
| 14 | 1 | 236-1012121-В | Пружина фильтрующего элемента |
| 15 | 1 | 236-1012087-Б | Болт крепления колпака |
| 16 | 1 | 201-1017112 | Прокладка |
| 17 | 1 | 240-1017078-А | Колпак фильтра |
| 18 | 1 | 236-1012027-А2 | Элемент фильтрующий |
| 19 | 1 | 201-1012083 | Прокладка колпака |
| 21 | 1 | 236-1012067 | Пробка перепускного клапана |
| 22 | 1 | 206Д-1011066 | Прокладка |
| 23 | 3 | 312347-П29 | Шайба |
| 24 | 1 | 236-1012058 | Пружина перепускного клапана |
| 26 | 1 | 262520-П2 | Пробка |
Фильтр центробежной очистки масла двигателя ЯМЗ 238 АМ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 236-1028180 | Ротор |
| 2 | 1 | 312497 -П2 | Шайба |
| 3 | 1 | 311808-П2 | Гайка |
| 4 | 1 | 312672-П | Шайба |
| 5 | 1 | 250615-П2 | Гайка крепления ротора |
| 6 | 1 | 236-1028162 | Прокладка колпака |
| 7 | 1 | 236-1028250 | Колпак фильтра |
| 8 | 1 | 312310-П34 | .Шайба |
| 9 | 1 | 312103-П29 | Гайка крепления колпака |
| 10 | 1 | 236-1028244 | Кольцо стопорное |
| 11 | 1 | 8103 | Шарикоподшипник упорный |
| 12 | 1 | 236-1028031 | Ось |
| 13 | 1 | 236-1028010 | Фильтр центробежной очистки масла |
| 14 | 3 | 201499-П29 | Болт крепления фильтра |
| 15 | 3 | 252136412 | Шайба |
| 16 | 1 | 236-1028122 | Прокладка |
| 17 | 1 | 236-1028020 | Корпус фильтра |
Привод топливного насоса высокого давления двигателя ЯМЗ 238 АМ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 250661412 | Гайка крепления шестерни |
| 2 | 1 | 312510-П2 | Шайба |
| 3 | 1 | 236-1029122 | Шестерня ведомая |
| 4 | 7 | 201456-П29 | Болт |
| 5 | 1 | 236-1308107 | Фланец упорный |
| 6 | 1 | 305 | Шарикоподшипник |
| 7 | 1 | 236-1029154-Б | Вал привода |
| 8 | 1 | 314008-П2 | Шпонка |
| 9 | 1 | 314042-П2 | Шпонка |
| 10 | 1 | 6-205К | Шарикоподшипник |
| 11 | 1 | 236-1029240 | Манжета |
| 12 | 3 | 312532-П15 | Шайба |
| 13 | 3 | 240-1029284-Б | Болт |
| 14 | 6 | 252006-П29 | Шайба |
| 15 | 8 | 236-1029274 | Пластина |
| 16 | 4 | 312681-П29 | Шайба |
| 17 | 1 | 236-1029264-В | Фланец полумуфты |
| 18 | 6 | 252156-П2 | Шайба |
| 19 | 2 | 2505134129 | Гайка |
| 20 | 1 | 236-1029268-В | Полумуфта ведущая |
| 21 | 2 | 310055-П29 | Болт |
| 22 | 4 | 252135-П2 | Шайба |
| 23 | 1 | 236-1029286 | Полумуфта ведомая |
| 24 | 4 | 310003-П29 | Болт |
Топливопроводы двигателя ЯМЗ 238 АМ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 236-1104430 | Наконечник |
| 2 | 14 | 312326-П34 | Шайба |
| 3 | 7 | 310096-П2 | Болт |
| 4 | 1 | 236-1104440 | Скоба |
| 5 | 1 | 236-1104457-Б | Прокладка |
| 6 | 1 | 236-1104441 | Скоба |
| 7 | 2 | 252134-П2 | Шайба |
| 8 | 2 | 201422-П29 | Болт |
| 9 | 1 | 238-1104422-В | Трубка отводящая |
| 10 | 1 | 236-1104426 | Трубка подводящая |
| 11 | 1 | 236-1104384 | Трубка отводящая от фильтра тонкой очистки |
| 12 | 8 | 236-1104308-Б2 | Трубка топливная насоса высокого давления |
| 13 | 4 | 238-1104459-Б | Колодка |
| 14 | 4 | 236-1104458 | Колодка |
| 15 | 19 | 312482-П34 | Шайба |
| 16 | 8 | 310122-П2 | Болт |
| 17 | 4 | 201420-П29 | Болт |
| 18 | 2 | 314656-П29 | Штуцер |
| 19 | 1 | 310239-П29 | Болт |
| 20 | 1 | 238-1104346-В | Трубка отводящая |
| 21 | 1 | 240-1104337 | Прокладка |
| 22 | 1 | 315492-П29 | Кляммер |
| 23 | 1 | 236-1104334 | Трубка отвода топлива от плунжерных пар |
| 24 | 2 | 315484-П29 | Клямер |
| 25 | 2 | 238-1104370-Б | Трубка дренажная |
Фильтр грубой очистки топлива двигателя ЯМЗ 238 АМ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 204А-1105510-Б | Фильтр грубой очистки топлива |
| 2 | 1 | 201-1105540 | Элемент фильтрующий |
| 3 | 1 | 201-110555 2-А | Прокладка крышки |
| 4 | 1 | 201-1105550 | Крышка |
| 5 | 4 | 252135-П2 | Шайба |
| 6 | 4 | 201460-П29 | Болт |
| 7 | 1 | 201-1117124 | Пробка |
| 8 | 1 | 201-1015624 | Прокладка |
| 9 | 1 | 201-1105516 | Корпус фильтра |
| 10 | 1 | 312482-П | Шайба |
| 11 | 1 | 316144-П29 | Пробка сливная |
Топливный насос двигателя ЯМЗ 238 АМ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 236-1106242 | Ролик толкателя |
| 2 | 1 | 236-1106240 | Толкатель |
| 3 | 1 | 236-1106244 | Ось ролика |
| 4 | 1 | 236-1106276 | Пробка |
| 5 | 1 | 312367-П | Шайба |
| 6 | 2 | 236-1106272 | Пружина клапана |
| 7 | 1 | 236-1106256 | Кольцо стопорное |
| 8 | 1 | 236-1106 288-А | Насос ручной |
| 9 | 1 | 240-1106285 | Прокладка |
| 10 | 1 | 236-1106210-А2 | Насос топливоподка-чивающий |
| 11 | 3 | 201420-П29 | Болт крепления насоса |
| 12 | 3 | 252134-П29 | Шайба |
| 13 | 1 | 236-1106212-А2 | Корпус насоса |
| 14 | 1 | 236-1106228 | Поршень |
| 15 | 1 | 236-1106232 | Пружина поршня |
| 16 | 1 | 33.1112342 | Кольцо уплотнительное |
| 17 | 1 | 236-1106234 | Пробка |
| 18 | 2 | 236-1106264 | Клапан |
| 19 | 1 | 236-1106222 | Шток с втулкой |
| 20 | 2 | 236-1106246 | Сухарь |
Воздушный фильтр двигателя ЯМЗ 238 АМ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 236-1109080 | Элемент фильтрующий |
| 2 | 1 | 236-1109110 | Крышка |
| 3 | 1 | 236-1109120 | Кольцо уплотнительное |
| 4 | 1 | 236-1109124 | Стержень |
| 5 | 1 | 236-1109012 | Фильтр воздушный |
| 6 | 1 | 238-1109020 | Корпус с глушителем |
| 7 | 2 | 236-1109045-А | Кольцо уплотнительное корпуса |
Корпус регулятора частоты вращения двигателя ЯМЗ 238 АМ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 260003-П15 | Палец пружины |
| 2 | 2 | 2586394115 | Штифт |
| 3 | 3 | 311200-П29 | Винт |
| 4 | 3 | 312529-П15 | Шайба |
| 5 | 1 | 310139-П15 | Болт |
| 6 | 1 | 236-111004 0-А2 | Державка грузов со стаканом |
| 7 | 1 | 236-1110042 | Стопор пружинный |
| 8 | 1 | 236-1110558-В | Стакан подшипников |
| 9 | 1 | 200 | Шарикоподшипник |
| 10 | 1 | 236-1110051-В | Валик державки грузов |
| 11 | 1 | 46202 | Шарикоподшипник |
| 12 | 2 | 236-1110045 | Груз регулятора |
| 13 | 2 | 236-1110532 | Ролик |
| 14 | 1 | 236-1110046-Б | Державка грузов |
| 15 | 2 | 236-1110049 | Ось грузов |
| 16 | 1 | 60.1110060 | Муфта грузов в сборе |
| 17 | 1 | 60.1110065 | Пята упорная |
| 18 | 1 | 236-1110067 | Кольцо пружинное |
| 19 | 1 | 8102 | Подшипник |
| 20 | 1 | 60.1110062 | Муфта грузов |
| 21 | 27 | 236-1110064 | Шарик |
| 22 | 1 | 2506344115 | Гайка |
| 23 | 1 | 3125564115 | Шайба |
| 24 | 1 | 236-1110512 | Демпфер |
| 25 | 1 | 236-1110521 | Фланец |
| 26 | 4 | 236-1110517-Б2 | Сухарь |
| 27 | 1 | 236-1110516-Б2 | Шестерня ведущая |
| 28 | 1 | 236-1110518-Б | Втулка |
| 29 | 2 | 310140-П15 | Болт |
| 30 | 1 | 805.1110020 | Корпус регулятора в сборе |
| 31 | 1 | 805.1110022 | Корпус регулятора |
| 32 | 1 | 236-1111196 | Кольцо уплотнитель ное |
| 33 | 1 | 236-1111032 | Ввертыш |
| 34 | 1 | 31263041 | Шайба |
Регулятор частоты вращения двигателя ЯМЗ 238 АМ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 60.1110129 | Крышка регулятора |
| 2 | 1 | 236-1 110499-АЗ | Прокладка |
| 3 | 1 | 60.1110498 | Крышка смотрового люка |
| 4 | 3 | 310611-П15 | Винт |
| 5 | 17 | 252154-П29 | Шайба |
| 6 | 4 | 2364110500 | Винт |
| 7 | 1 | 236-1110490 | Пружина буферная |
| 8 | 1 | 60.1110492 | Корпус пружины |
| 9 | 1 | 311511-П15 | Контргайка |
| 10 | 1 | 310612-П15 | Винт крепления крышки |
| 11 | 1 | 236-1110200 | Винт регулировочный |
| 12 | 1 | 250508-П29 | Гайка |
| 13 | 1 | 80.1110380 | Скоба кулисы |
| 14 | 1 | 852000-П29 | Болт |
| 15 | 1 | 310142-П15 | Болт регулировочный |
| 16 | 1 | 222580-П29 | Винт |
| 17 | 2 | 312353-П | Шайба |
| 18 | 1 | 312700-П15 | Шайба |
| 19 | 1 | 236-1110089 | Пружина компенсационная |
| 20 | 1 | 236-1110088 | Ось рычагов |
| 21 | 2 | 312446-П | Шайба |
| 22 | 2 | 310608-П15 | Винт-заглушка |
| 23 | 1 | 236-111014 9-Б3 | Рычаг управления регулятором |
| 24 | 1 | 201418-П29 | Болт |
| 25 | 1 | 312347-П15 | Шайба |
| 26 | 1 | 236-1110482 | Кольцо |
| 27 | 2 | 236-111047645 | Втулка |
| 28 | 2 | 236-1110479 | Кольцо уплотнитель-ное |
| 29 | 1 | 314003-П | Шпонка |
| 30 | 1 | 236-1110467 | Вал рычага пружины |
| 31 | 5 | 222539-П15 | Винт |
| 32 | 1 | 236-1110392 | Ввертыш оси скобы |
| 33 | 1 | 236-1110390 | Ось скобы |
| 34 | 1 | 236-1110372-Б | Фиксатор кулисы |
| 35 | 1 | 236-1110374-Б | Пружина фиксатора |
| 36 | 1 | 60.1110220 | Ползун кулисы |
| 37 | 1 | 60.1110132 | Кулиса |
| 38 | 1 | 236-1110136-Б | Ось кулисы |
| 39 | 1 | 852002-П15 | Болт регулировочный |
| 43 | 4 | 312652-П15 | Шайба |
| 44 | 6 | 236-1110141 | Шайба |
| 45 | 4 | 236-1110140 | Шайба |
| 47 | 1 | 805.1110412 | Корректор |
| 48 | 1 | 852881-П15 | Пробка |
| 49 | 1 | 240Б-1110414 | Пружина корректора |
| 50 | 1 | 60.1110264 | Упор пружины |
| 51 | 1 | 8523514115 | Винт стопорный |
| 52 | 1 | 60.1110406 | Рычаг регулятора |
| 53 | 1 | 852350-П15 | Винт регулировочный |
| 54 | 1 | 60.1110263 | Втулкакорректора |
| 55 | 1 | 312370-П15 | Шайба |
| 56 | 1 | 60.1110266 | Рычаг корректора со штифтом |
| 57 | 1 | 852780-П15 | Палец |
| 58 | 1 | 258012-П15 | Шплинт |
| 59 | 1 | 60.1110265 | Кольцо пружинное |
| 60 | 1 | 60.1110223-01 | Кулиса |
| 65 | 1 | 236-1110462 | Пружина регулятора |
| 66 | 1 | 236-1110466-А | Рычаг пружины |
| 67 | 1 | 236-1110454 | Тяга рейки с планкой |
| 68 | 1 | 236-1110448 | Пружина рычага рейки |
| 69 | 1 | 236-1110134-Б | Ввертыш |
| 70 | 1 | 236-1110394 | Кольцо |
| 71 | 1 | 236-1110396 | Пружина возвратная |
| 72 | 1 | 236-1110398 | Крышка пружины |
| 73 | 1 | 236-1110262 | Шайба |
| 74 | 1 | 236-1110376 | Ось |
| 75 | 1 | 60.1110443 | Рычаг рейки |
| 77 | 1 | 852358-П29 | Винт регулировочный |
| 78 | 1 | 236-1110154-А | Прокладка |
| 79 | 1 | 236-1110080 | Рычаг двуплечий |
| 80 | 1 | 242519-П15 | Винт регулировочный |
| 81 | 1 | 250511-П15 | Гайка |
Топливный насос высокого давления двигателя ЯМЗ 238 АМ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 8 | 312107-П15 | Гайка колпачковая |
| 2 | 16 | 312450-П | Шайба |
| 3 | 8 | 236-1111116 | Ниппель |
| 4 | 4 | 250508-П29 | Гайка |
| 5 | 4 | 252134-П29 | Шайба |
| 6 | 8 | 236-1111120 | Сухарь |
| 7 | 8 | 60.1111118 | Штуцер |
| 8 | 8 | 60,1111118-20 | Штуцер |
| 9 | 8 | 60.1111113-10 | Упор клапана |
| 10 | 8 | 33.1111108 | Пружина |
| 11 | 8 | 236-1111086 | Прокладка |
| 12 | 8 | 33.1111102 | Клапан нагнетатель |
| 13 | 1 | 33.1111282 | Клапан перепускной в сборе |
| 14 | 1 | 33.1111301 | Пробка |
| 15 | 3 | 312630-П | Шайба |
| 16 | 3 | 870617-П | Шайба регулировочная |
| 17 | 1 | 33.1111289 | Пружина |
| 18 | 1 | 33.1111290 | Направляющая клапана |
| 19 | 1 | 33.1111325 | Шарик Б 6,35 мм |
| 20 | 1 | 33.1111285 | Корпус клапана |
| 21 | 1 | 60.1111286 | Ввертыш |
| 23 | 1 | 236-1111238-Е | Втулка ограничителя мощности |
| 24 | 1 | 236-1111249-Е | Винт ограничителя мощности |
| 25 | 1 | 236-1111245 | Кольцо уплотнитель ное |
| 26 | 1 | 236-1111032 | Ввертыш |
| 27 | 2 | 310704-П29 | Винт |
| 28 | 4 | 312446-П | Шайба |
| 29 | 1 | 312353-П | Шайба |
| 30 | 1 | 310952-П15 | Винт стопорный |
| 31 | 1 | 236-1111154-А | Стопор |
| 32 | 4 | 2014264-П29 | Болт |
| 33 | 8 | 236М-1111083-А | Кольцо уплотнитель-ное |
| 34 | 8 | 60.1111073 | Пара плунжерная |
| 35 | 2 | 236М-1111034-А | Ввертыш |
| 36 | 2 | 312445-П | Шайба |
| 37 | 1 | 238-1111040 | Рейка |
| 38 | 1 | 238-1111020-П2 | Корпус топливного насоса |
| 39 | 2 | 312449-П | Шайба |
| 40 | 2 | 236-1111050 | Пробка |
| 42 | 4 | 852882-П15 | Пробка выпуска воздуха |
| 43 | 8 | 236-1111122 | Винт |
| 44 | 2 | 314019-П | Шпонка |
| 45 | 8 | 236-1111060 | Венец зубчатый с втулкой |
| 46 | 8 | 236-1111062 | Венец зубчатый |
| 47 | 8 | 236-1111064 | Втулка венца |
| 48 | 8 | 236-1111150-Б | Тарелка верхняя |
| 49 | 8 | 236-1111148-Б | Пружина толкателя |
| 50 | 8 | 236-1111151-Б | Тарелка нижняя |
| 51 | 8 | 236-1111136 | Толкатель плунжера |
| 52 | 1 | 236-1111177-Б | Опора кулачкового вала |
| 53 | 2 | 852007-П15 | Болт |
| 54 | 1 | 852702-П | Шплинт-проволока |
| 55 | 2 | 005-008-19-2-2 | Кольцо уплотнитель-ное |
| 56 | 1 | 238-1111172-Б | Вал кулачковый |
| 57 | 1 | 23 8-1111226 -А2 | Прокладка крышки |
| 58 | 1 | 80.1111222 | Крышка |
| 59 | 2 | 236-1111227 -Б | Винт |
| 60 | 4 | 312651-П | Шайба |
| 61 | 2 | 236-1111229-Б | Винт |
| 62 | 8 | 236-1111027 | Заглушка |
| 63 | 2 | 312439-П15 | Шайба |
| 64 | 2 | 7204А | Подшипник роликовый |
| 65 | 1 | 236-1111196 | Кольцо уплотнитель-ное |
| 66 | 1 | 60.1111280-10 | Указатель начала подачи топлива |
| 67 | 3 | 236-1111194 | Прокладка |
| 68 | 9 | 236-1111193 | Прокладка |
| 69 | 1 | 236-1111182-А2 | Крышка подшипника |
| 70 | 4 | 311200-П29 | Винт |
| 71 | 1 | 236-1111186-АЗ | Манжета |
Форсунка двигателя ЯМЗ 238 АМ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 8 | 310438-П2 | Шпилька |
| 2 | 8 | 236-1112166-Б | Колпак форсунки |
| 3 | 8 | 236-1112163-Б2 | Скоба крепления форсунки |
| 4 | 8 | 312466-П2 | Шайба |
| 5 | 8 | 250515-П2 | Гайка |
| 6 | 8 | 311417-П15 | Контргайка |
| 7 | 8 | 236-1112143-Б | Гайка пружины |
| 8 | 8 | 236-1112168-Б | Винт пружины регулировочный |
| 9 | 8 | 236-1112140 | Пружина |
| 10 | 8 | 236-1112110-Б2 | Распылитель |
| 11 | 8 | 26.1112116 | Гайка распылителя |
| 12 | 8 | 312471-П | Шайба |
| 13 | 8 | 236-1112134-БЗ | Штанга |
| 14 | 8 | 312382-П | Шайба уштотнительная |
| 15 | 8 | 236-1112200 | Штуцер в сборе |
| 16 | 8 | 236-1112204 | Штуцер |
| 17 | 8 | 236-1112224 | Втулка |
| 18 | 8 | 236-1112208 | Фильтр форсунки |
| 19 | 8 | 236-1112238-А | Пружина уплотнителя |
| 20 | 8 | 26.1112020 | Корпус форсунки |
| 21 | 8 | 236-1112230-Б2 | Уплотнитель |
| 22 | 8 | 26.1112010 | Форсунка в сборе |
Коллекторы впускные двигателя ЯМЗ 238 АМ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 2 | 238-1115021 | Коллектор впускной |
| 2 | 4 | 312662-П2 | Шайба |
| 3 | 4 | 200315-П29 | Болт |
| 5 | 1 | 236-1115032 | Патрубок соединительный |
| 6 | 2 | 236-1 115036-А | Прокладка патрубка |
| 7 | 8 | 236-1115026 | Прокладка коллектора |
| 8 | 16 | 216259-П29 | Шпилька |
| 9 | 16 | 252136-П2 | Шайба |
| 10 | 16 | 250513-П29 | Гайка |
Фильтр тонкой очистки топлива двигателя ЯМЗ 238 АМ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 236-111 70 10-АЗ | Фильтр тонкой очистки топлива |
| 2 | 2 | 252136-П2 | Шайба |
| 3 | 2 | 250512-П29 | Гайка |
| 4 | 1 | 316121-П29 | Пробка |
| 5 | 1 | 312630-П34 | Шайба |
| 6 | 1 | 236-1117155-А | Жиклер |
| 7 | 1 | 201-1117122-Б | Болт крепления крышки |
| 8 | 1 | 201-1117120 | Прокладка |
| 9 | 1 | 236-1117028-Б | Крышка фильтра |
| 10 | 1 | 204А-1117029 | Пружина |
| 11 | 1 | 201-1117016-Б2 | Корпус фильтра |
| 12 | 1 | 312482-П34 | Шайба |
| 13 | 1 | 316144-П29 | Пробка |
| 14 | 1 | 201-1117038-А2 | Элемент фильтрующий с прокладками |
| 15 | 1 | 201-1117036-А | Элемент фильтрующий |
| 16 | 1 | 201-1117118 | Прокладка |
| 17 | 1 | 201-1117116-А | Прокладка элемента |
| 18 | 2 | 200328-П29 | Болт крепления фильтра |
Муфта опережения впрыска двигателя ЯМЗ 238 АМ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 60.1121010 | Муфта опережения впрыска |
| 2 | 1 | 311809-П15 | Гайка крепления муфты |
| 3 | 1 | 312401-П15 | Шайба |
| 4 | 1 | 236-1121090-А | Манжета |
| 5 | 1 | 60.1121080-10 | Корпус муфты |
| 6 | 1 | 60.1121046 | Полумуфта ведущая |
| 7 | 1 | 236-1121066-АЗ | Манжета ведущей |
| 8 | 1 | 236-1121060-Б | Втулка |
| 9 | 1 | 120-126-36-2-1 | Кольцо уплотнительное |
| 10 | 2 | 60.1121038 | Про ставка |
| 11 | 2 | 236-1121034-АЗ | Груз |
| 12 | 1 | 60.1121020 | Полумуфта ведомая |
| 13 | 10 | 312307-П | Прокладка регулиро- |
| 14 | 4 | 236-1121072 | Прокладка регулировочная |
| 15 | 2 | 236-1121070-Б | Пружина |
| 16 | 2 | 312637-П2 | Шайба |
| 17 | 2 | 312353-П | Шайба |
| 18 | 2 | 311253-П15 | Винт |
Термостаты системы охлаждения двигателя ЯМЗ 238 АМ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 4 | 236-1306084 | Рукав медлительный |
| 2 | 8 | 316215-П | Хомут |
| 3 | 1 | 236-1306080-А | Трубка перепускная |
| 4 | 2 | 236-1306058 | Патрубок |
| 5 | 4 | 236-1306054-А | Прокладка |
| 6 | 2 | ТС107-1306100-06 | Термостат |
| 7 | 2 | 236-1306052 | Коробка термостата |
| 8 | 1 | КР2-1305010-Г | Краник |
| 9 | 3 | 26 2507-П2 | Пробка |
| 11 | 6 | 236-1003292 | Прокладка |
| 12 | 12 | 250511-П29 | Гайка |
| 13 | 12 | 252135-П2 | Шайба |
| 14 | 1 | 236-1306070-А2 | Трубка соединительная |
| 15 | 1 | 238-100329041 | Труба водяная правая |
| 16 | 1 | 238-1003291-В | Труба водяная левая |
| 18 | 8 | 297575-П29 | Шплинт |
| 19 | 8 | 200276-П29 | Болт |
Водяной насос (выпуск до 1996г) двигателя ЯМЗ 238 АМ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 236-1307010-A | Насос водяной |
| 2 | 4 | 250513-П29 | Гайка крепления насоса |
| 3 | 4 | 252136-П2 | Шайба |
| 4 | 1 | 236-1307048 | Прокладка |
| 5 | 4 | 216259-П29 | Шпилька |
| 6 | 1 | 236-1307090 | Манжета |
| 7 | 1 | 203 | Шарикоподшипник |
| 8 | 1 | 236-1307023-Б2 | Валик |
| 9 | 1 | 314005-П2 | Шпонка |
| 10 | 1 | 303K2 | Шарикоподшипник |
| 11 | 2 | 236-1307108 | Втулка |
| 12 | 1 | 236-1307212-БЗ | Шкив привода насоса |
| 13 | 1 | 236-1307216-В | Ступица шкива |
| 14 | 3 | 310403-П29 | Шпилька |
| 15 | 8 | 236-1307222-Б | Прокладка регулировочная |
| 16 | 1 | 236-1307218-Б | Боковина шкива |
| 17 | 6 | 252134-П2 | Шайба |
| 18 | 6 | 250508-П29 | Гайка |
| 19 | 1 | 312536-П29 | Шайба |
| 20 | 1 | 250636-П29 | Гайка |
| 21 | 3 | 221579-П29 | Винт |
| 22 | 1 | 236-1307104 | Корпус с кольцом |
| 23 | 1 | 236-1307106 | Корпус кольца |
| 24 | 1 | 236-1307107 | Кольцо |
| 25 | 1 | 236-1307110 | Прокладка |
| 26 | 1 | 236-1307014-B | Корпус насоса |
| 27 | 1 | 236-1307170 | Ремень привода насоса |
| 27 | 1 | 238НБ-1307170 | Ремень привода |
| 28 | 1 | 312484-П | Шайба |
| 29 | 1 | 312115-П | Гайка |
| 30 | 1 | 236-1307046 | Прокладка |
| 31 | 1 | 236-1307045-А | Крышка |
| 32 | 1 | 236-1307029 | Манжета, большая и малая обоймы манжеты, упорное кольцо и пружина манжеты (комплект для ремонта) |
| 33 | 1 | 201-1307034-A | Пружина |
| 34 | 1 | 201-1307037 | Обойма малая |
| 35 | 1 | 240-1307036 | Обойма большая |
| 36 | 1 | 240-1307038 | Манжета |
| 37 | 1 | 236-1307035-A2 | Кольцо |
| 38 | 1 | 236-1307030-A | Крыльчатка с манжетой |
| 39 | 1 | 236-1307032-A | Крыльчатка |
| 40 | 1 | 236-1307033 | Кольцо |
Водяной насос двигателя ЯМЗ 238 АМ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 236-1307010-А2 | Насос водяной |
| 2 | 4 | 252136-П2 | Шайба |
| 3 | 4 | 250513-П29 | Гайка крепления насоса |
| 4 | 1 | 236-1307048-А | Прокладка |
| 5 | 4 | 216259-П29 | Шпилька |
| 6 | 1 | 236-1307017-В | Втулка |
| 7 | 1 | 201-1307026-А | Водосбрасыватель |
| 8 | 2 | 160703 | Шарикоподшипник |
| 9 | 1 | 236-1307023-В | Валик |
| 10 | 1 | 3 14005-П2 | Шпонка |
| 11 | 1 | 236-1307111 | Втулка |
| 12 | 1 | 236-1307081 | Кольцо Б-62 |
| 13 | 1 | 236-1307212-БЗ | Шкив привода насоса |
| 14 | 1 | 236-1307216-В | Ступица шкива |
| 15 | 3 | 310441-П29 | Шпилька |
| 16 | 8 | 236-1307222 | Прокладка регулировочная |
| 17 | 1 | 236-1307218-Б | Боковина шкива |
| 18 | 3 | 252134-П2 | Шайба |
| 19 | 3 | 250508-П29 | Гайка |
| 20 | 1 | 250636-П29 | Гайка |
| 21 | 1 | 312536-П29 | Шайба |
| 22 | 1 | 236-1307014-Г | Корпус насоса |
| 23 | 1 | 236-1307170 | Ремень П-14х 10x887 |
| 24 | 1 | 312484-П | Шайба |
| 25 | 1 | 312115-П | Гайка |
| 26 | 1 | 240Н-1115134 | Кольцо уплотнитель-ное |
| 27 | 1 | 236-1307045-Б | Крышка корпуса насоса |
| 28 | 1 | 236-1307043 | Кольцо |
| 29 | 2 | 252135П2 | Шайба |
| 30 | 2 | 250511-П29 | Гайка |
| 31 | 1 | 236-1307029-А | Комплект деталей для ремонта насоса |
| 32 | 1 | 201-1307034-А | Пружина |
| 33 | 1 | 201-1307037 | Обойма малая |
| 34 | 1 | 240-1307036 | Обойма большая |
| 35 | 1 | 240-1307038 | Манжета |
| 36 | 1 | 236-1307035-А3 | Кольцо упорное |
| 37 | 1 | 236-1307030-Б | Крыльчатка с манжетой |
| 38 | 1 | 236-1307032-Б | Крыльчатка |
| 39 | 1 | 236-1307033 | Кольцо стопорное |
Вентилятор двигателя ЯМЗ 238 АМ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 4 | 201499-П29 | Болт |
| 2 | 4 | 252136-П2 | Шайба |
| 3 | 1 | 238-1308012-А4 | Крыльчатка вентилятора |
| 4 | 1 | 236-1308011-Г | Привод вентилятора в сборе |
| 5 | 1 | 236-1308090-В | Муфта упругая |
| 6 | 1 | 236-1308025-В | Шкив |
| 7 | 1 | 210-1701230 | Манжета |
| 8 | 1 | 236-1308055 | Втулка |
| 9 | 1 | 6-205К | Шарикоподшипник |
| 10 | 4 | 250513-П29 | Гайка |
| 11 | 1 | 236-1308102 | Корпус привода |
| 12 | 1 | 236-1308108 | Прокладка |
| 13 | 2 | 250659-П29 | Гайка |
| 14 | 1 | 236-1308 104-Б | Шестерня |
| 15 | 3 | 201456-П29 | Болт |
| 16 | 3 | 312532-П15 | Шайба |
| 17 | 1 | 236-1308107 | Фланец упорный |
| 18 | 1 | 305 | Шарикоподшипник |
| 19 | 1 | 236-1308050-В | Вал |
| 20 | 1 | 314008-П2 | Шпонка |
Сцепление двигателя ЯМЗ 238 АМ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 238-1601130-Б | Диск ведомый передний |
| 2 | 4 | 238-1601102-В | Пружина отжимная |
| 3 | 1 | 238-1601094-Г | Диск ведущий средний |
| 4 | 1 | 238-1601131 | Диск ведомый задний |
| 5 | 4 | 236-1601138-А2 | Накладка фрикционная |
| 6 | 2 | 238-1601142-В | Ступица |
| 7 | 80 | 313015-П | Заклепка |
| 8 | 2 | 236-1601282 | Штифт |
| 9 | 80 | 236-1601270-Б | Ролик игольчатый |
| 10 | 4 | 236-1601095-Б 2 | Рычаг оттяжной |
| 11 | 4 | 236-1601113 | Ось вилки рычага |
| 12 | 16 | 312702-П29 | Шайба замковая |
| 13 | 4 | 236-1601273-А2 | Пружина |
| 14 | 4 | 236-1601108-Б | Вилка оттяжного рычага |
| 15 | 4 | 236-1601275-А2 | Петля |
| 16 | 4 | 236-1601111 | Пластина стопорная |
| 17 | 4 | 236-1601107 | Планка стопорная |
| 18 | 4 | 236-1601109-В | Гайка регулировочная |
| 19 | 4 | 236-160 1110-В | Пластина опорная |
| 20 | 8 | 201472-П29 | Болт |
| 21 | 3 | 4591675005 | Пресс-масленка угловая |
| 22 | 1 | 250636-П29 | Гайка |
| 23 | 1 | 252139-П2 | Шайба |
| 24 | 1 | 236-1601230 | Шланг смазки муфты |
| 25 | 2 | 236-1601188-А2 | Пружина |
| 26 | 1 | 236-1601180-Б2 | Муфта выключения сцепления с подшипником |
| 27 | 1 | 986714КС17 | Подшипник |
| 28 | 1 | 236-1601185-В | Муфта |
| 29 | 2 | 200-1601187 | Сухарь |
| 30 | 8 | 201454-П29 | Болт |
| 31 | 8 | 252135-П2 | Шайба |
| 32 | 1 | 236-1601030-А2 | Крышка люка верхняя |
| 33 | 16 | 252137-П2 | Шайба |
| 34 | 12 | 310214-П29 | Болт |
| 35 | 1 | 236-1601288 | Планка стопорная |
| 36 | 1 | 314004-П2 | Шпонка |
| 37 | 1 | 236-1601215-Б | Вал вилки выключения сцепления |
| 38 | 1 | 260316-П2 | Заглушка |
| 39 | 1 | 236-1601022-Б | Крышка люка нижняя |
| 40 | 1 | 238Н-1601042 | Кольцо ушютнительное внутреннее |
| 41 | 1 | 238Н-1601044 | Кольцо уплотнительное наружное |
| 42 | 1 | 238Н-1601040 | Корпус сальника |
| 43 | 1 | 238-1601010 | Картер сцепления |
| 44 | 1 | 236-1601290 | Планка стопорная |
| 45 | 2 | 236-1601286 | Планка стопорная |
| 46 | 8 | 310235-П29 | Болт |
| 47 | 1 | 236-1601203-Б2 | Вилка выключения сцепления |
| 48 | 16 | 252136-П2 | Шайба |
| 49 | 1 | 310213-П29 | Болт |
| 50 | 8 | 201499-П29 | Болт |
| 51 | 1 | 236-1601120 | Кольцо упорное |
| 52 | 8 | 200315-П29 | Болт |
| 53 | 4 | 238-1601308 | Планка |
| 54 | 4 | 238-1601105 | Пружина тарельчатая |
| 55 | 4 | 238-1601304 | Кольцо упорное |
| 56 | 1 | 238-1601122 | Кожух сцепления |
| 57 | 1 | 238-1601093 | Диск нажимной |
| 58 | 28 | 238-1601115-А2 | Пружина нажимная |
| 59 | 28 | 236-1601118-Б2 | Попклядка |
| 60 | 28 | 236-1601117 | Шайба |
| 61 | 4 | 250615-П29 | Гайка |
| 62 | 4 | 238-1601302 | Шток |
| 63 | 2 | 236-1601216-Б2 | Втулка вала вилки выключения |
| 64 | 1 | 238-1601090-Г | Диск нажимной с кожухом |

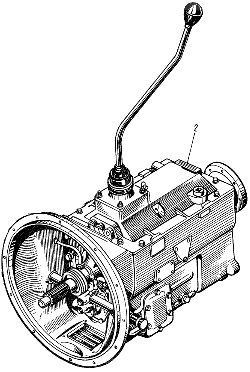

Коробка передач двигателя ЯМЗ 238 АМ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 236Н-1700003 | Коробка передач с картером сцепления |
Картер и масляный насос коробки передач двигателя ЯМЗ 238 АМ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 236-170104 0-А | Крышка подшипника |
| 2 | 6 | 201499-П29 | Болт |
| 3 | 6 | 312581-П29 | Шайба |
| 4 | 1 | 236-1701042-А | Прокладка |
| 5 | 1 | 236-1701230 | Манжета с пружиной |
| 6 | 1 | 200-1701188 | Втулка дроссельная |
| 7 | 1 | 236-1701015-Б | Картер коробки передач |
| 8 | 1 | 236-1704015 | Корпус масляного насоса |
| 9 | 1 | 236-1704029-А | Прокладка |
| 10 | 1 | 236-1704040-А2 | Шестерня ведущая |
| 11 | 2 | 236-1704078-А | Планка стопорная |
| 12 | 4 | 310013-П29 | Болт |
| 13 | 1 | 200-1702083 | Шарик клапана |
| 14 | 1 | 200-1704027 | Пружина |
| 15 | 1 | 312326-П34 | Шайба |
| 16 | 1 | 236-1704026 | Пробка клапана |
| 17 | 1 | 236-1704030 | Шестерня ведомая |
| 18 | 1 | 236-1704070 | Основание масляного насоса |
| 19 | 1 | 236-1704017-А2 | Прокладка |
| 20 | 1 | 236-1704010 | Насос масляный в сборе |
| 23 | 2 | 236-1702182 | Штифт верхний установочный |
| 29 | 10 | 252137-П2 | Шайба |
| 30 | 10 | 201544-П29 | Болт |
| 31 | 1 | 210-1701210-А | Манжета с пружиной |
| 35 | 1 | 236У-1701203 | Прокладка |
| 36 | 1 | 236-1701074-А2 | Крышка заднего подшипника промежуточного вала |
| 37 | 1 | 236-1701075-А | Прокладка |
| 38 | 1 | 316121-П29 | Пробка уровня смазки |
| 39 | 2 | 200-1701021-А | Прокладка |
| 40 | 12 | 252136-П2 | Шайба |
| 41 | 12 | 201497-П29 | Болт |
| 42 | 2 | 236-1701020 | Крышка люка отбора мощности |
| 43 | 1 | 236-1704 050-Б | Сетка заборника |
| 44 | 4 | 201497-П29 | Болт |
| 45 | 1 | 236-1704054-Б | Крышка заборника |
| 46 | 1 | 238Н-1721255 | Пробка сливная с магнитом |
| 47 | 1 | 236-1704056-А | Прокладка |
| 48 | 2 | 262518-П2 | Пробка |
Валы и шестерни коробки передач двигателя ЯМЗ 238 АМ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 60205КУ | Шарикоподшипник первичного вала передний |
| 2 | 1 | 240-1307090 | Манжета |
| 3 | 1 | 236-1701478 | Корпус манжеты |
| 4 | 1 | 311810-П2 | Гайка |
| 5 | 1 | 200-1701034 | Кольцо стопорное |
| 6 | 1 | 170314Л | Шарикоподшипник первичного вала задний |
| 7 | 1 | 236Н-1701027-Б | Вал первичный |
| 8 | 1 | 311710-П29 | Гайка |
| 9 | 1 | 236-1701243 | Шайба |
| 10 | 1 | 210-1701240-Б | Фланец |
| 12 | 1 | 200-1701192 | Кольцо стопорное |
| 13 | 1 | 504П | Шарикоподшипник вторичного вала задний |
| 14 | 1 | 236-1701112 | Шестерня первой передачи |
| 15 | 1 | 236-1701105-Б | Вал вторичный |
| 16 | 1 | 236-1701127 | Шестерня второй передачи вторичного вала |
| 17 | 1 | 236-1701113-Б2 | Втулка шестерен второй и третьей передач |
| 18 | 1 | 236-1701150-Б2 | Синхронизатор второй и третьей передач |
| 19 | 1 | 236-1701135 | Втулка шестерни третьей передачи |
| 20 | 1 | 236-1701131 | Шестерня третьей передачи вторичного вала |
| 21 | 1 | 236-1701138 | Втулка шестерни пятой передачи |
| 22 | 1 | 236 -1701129 | Шестерня пятой передачи вторичного вала |
| 23 | 1 | 236-1701151-А | Синхронизатор четвертой и пятой передач |
| 24 | 1 | 70-592708М1 | Роликоподшипник вторичного вала передний |
| 25 | 1 | 236-1701067-А | Кольцо упорное |
| 26 | 1 | 236-1701144-1 | Шайба шестерни пятой передачи упорная |
| 26 | 1 | 236-1701144-Д | Шайба шестерни пятой передачи упорная |
| 26 | 1 | 236-1701144-Е | Шайба шестерни пятой передачи упорная |
| 27 | 1 | 102308К1 | Роликоподшипник промежуточного вала |
| 28 | 1 | 236-1701063 | Кольцо упорное |
| 29 | 1 | 236Н-1701056-А | Шестерня постоянного зацепления промежуточного вала |
| 30 | 1 | 236-1701057 | Шестерня отбора мощности |
| 31 | 1 | 236У-1701053 | Шестерня пятой передачи промежуточного вала |
| 32 | 1 | 236-1701051 | Шестерня третьей передачи промежуточного вала |
| 33 | 1 | 236-1701059 | Втулка шестерен второй и третьей передач |
| 34 | 1 | 236-1701050 | Шестерня второй передачи промежуточного вала |
| 35 | 1 | 236-1701122-А | Шайба упорная |
| 36 | 1 | 236-1701145-А | Шпонка замковая |
| 37 | 2 | 314001-П2 | Шпонка |
| 38 | 5 | 314000-П2 | Шпонка |
| 39 | 1 | 258072-П29 | Шплинт |
| 40 | 1 | 200-1701060 | Шайба упорная |
| 41 | 2 | 201563-П2 | Болт |
| 42 | 1 | 236-1701076 | Планка стопорная |
| 43 | 1 | 200-1701065 | Кольцо стопорное |
| 44 | 1 | 692409 КМ | Роли копо дшипни к задний |
| 45 | 1 | 236-1701048 | Вал промежуточный |
| 46 | 1 | 236-1701087 | Шайба упорная задняя |
| 47 | 1 | 236-1701092 | Ось блока шестерен заднего хода |
| 48 | 2 | 64907К | Роликоподшипник |
| 49 | 1 | 200-1701084 | Втулка промежуточная |
| 50 | 1 | 236-1701082-А | Блок шестерен заднего хода |
| 51 | 1 | 236-1701093 | Шайба упорная |
Механизмы переключения передач двигателя ЯМЗ 238 АМ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 200-1702159-А | Рукоятка рычага переключения передач |
| 2 | 1 | 236Н-1702118-А | Рычаг переключения передач |
| 3 | 1 | 297575-П29 | Шплинт |
| 4 | 1 | 316215-П | Хомут |
| 5 | 1 | 236У-1702133 | Колпак опоры рычага |
| 6 | 1 | 288026-П29 | Хомутик |
| 7 | 1 | 251086-П29 | Гайка |
| 8 | 1 | 236У-1702128-А | Штифт -фиксатор |
| 9 | 1 | 236У-1702121-Б | Опора рычага переключения передач |
| 10 | 1 | 236-1702122 | Прокладка |
| 11 | 1 | 236-1702087 | Штифт замка штоков |
| 12 | 1 | 316172-П29 | Пробка |
| 13 | 4 | 200-1702083 | Шарик замка штоков |
| 14 | 1 | 236-1702132 | Стакан пружины |
| 15 | 1 | 236-1702127-А | Пружина предохранителя |
| 16 | 1 | 236-1702129 | Предохранитель включения первой передачи и заднего хода |
| 17 | 1 | 236-1702015-Б2 | Крышка верхняя |
| 18 | 1 | 236-1702014 | Прокладка |
| 19 | 1 | 250615-П29 | Гайка |
| 20 | 1 | 220086-П29 | Винт |
| 21 | 4 | 250513-П29 | Гайка |
| 22 | 16 | 252136-П2 | Шайба |
| 23 | 4 | 216258-П29 | Шпилька |
| 24 | 1 | 236-1702170-А | Сапун |
| 25 | 1 | 252137-П2 | Шайба |
| 26 | 1 | 236-1702126 | Ось поводка |
| 27 | 1 | 236-1702125 | Поводок переключения первой передачи и заднего хода |
| 28 | 1 | 262522-П2 | Пробка |
| 29 | 12 | 201499-П2 | Болт |
| 30 | 3 | 236-1702106 | Пружина |
| 31 | 3 | 236-1702100 | Шарик фиксатора |
| 32 | 1 | 236-1702024 | Вилка переключения первой передачи и заднего хода |
| 33 | 1 | 236-1702027 | Вилка переключения второй и третьей передач |
| 34 | 5 | 236-1702025 | Винт установочный |
| 35 | 1 | 236-1702053 | Головка штока вилки переключения первой передачи и заднего хода |
| 36 | 1 | 236-1702028 | Головка штока вилки переключения второй и третьей передач |
| 37 | 1 | 236-1702033 | Вилка переключения четвертой и пятой передач |
| 38 | 1 | 236У-1702130 | Пружина рычага |
| 39 | 1 | 236-1702074 | Шток вилки переключения четвертой и пятой передач |
| 40 | 1 | 236-1702064 | Шток вилки переключения второй и третьей передач |
| 41 | 1 | 236-1702060-А2 | Шток вилки переключения первой передачи и заднего хода |
| 42 | 1 | 236У-1702131-А | Шайба |
| 43 | 3 | 260310-П15 | Заглушка |
Натяжное устройство двигателя ЯМЗ 238 АМ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 238НБ-1307170 | Ремень привода компрессора |
| 2 | 1 | 236-3509300-АЗ | Устройство натяжное |
| 2 | 1 | 236-3509300-АЗ | Устройство натяжное в сборе |
| 3 | 2 | 201460-П29 | Болт |
| 4 | 3 | 252135-П2 | Шайба |
| 5 | 1 | 200271-П29 | Болт |
| 6 | 1 | 236-3509318-В | Крышка шкива |
| 7 | 1 | 236-3509320 | Прокладка |
| 8 | 1 | 236-1028224 | Кольцо стопорное |
| 9 | 1 | 236-1307148 | Кольцо упорное |
| 10 | 2 | 203 | Шарикоподшипник |
| 11 | 1 | 236-3509324-Б | Кольцо распорное |
| 12 | 1 | 236-1307107 | Сальник |
| 13 | 1 | 236-3509312-В | Шкив |
| 14 | 1 | 236-3509316-Б | Ось шкива |
| 15 | 1 | 4591675012 | Пресс-масленка |
| 16 | 2 | 25065 9-П29 | Гайка |
| 17 | 1 | 204-1308054 | Шайба установочная |
| 18 | 1 | 236-35 09306-А | Кронштейн |
| 19 | 1 | 204-1308064-А2 | Болт-натяжитель |
| 20 | 1 | 252137-П2 | Шайба |
| 21 | 1 | 250515-П29 | Гайка |
| 22 | 3 | 201454-П29 | Болт |
Генератор в сборе двигателя ЯМЗ 238 АМ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 2 564 111 107 | Ремень привода генератора |
| 2 | 1 | 238-3701790 | Планка натяжная |
| 3 | 1 | 252038-П29 | Шайба |
| 4 | 3 | 252135-П2 | Шайба |
| 5 | 1 | 201458-П29 | Болт |
| 5 | 1 | 201460-П29 | Болт |
| 6 | 1 | Г273В-3701000 | Генератор |
| 7 | 1 | Г288Е-3701000 | Генератор |
| 9 | 1 | 201458-П29 | Болт стяжной |
| 11 | 1 | 238-3701774 | Кронштейн |
| 11 | 1 | 238-3701774-Б | Кронштейн |
| 12 | 1 | 238-3701780 | Палец |
| 13 | 1 | 252006-П29 | Шайба |
| 14 | 1 | 252136-П2 | Шайба |
| 15 | 1 | 250512-П29 | Гайка |
| 16 | 1 | 201505-П29 | Болт |
| 17 | 1 | 216233-П29 | Шпилька |
| 18 | 1 | 250511-П29 | Гайка |
Генератор двигателя ЯМЗ 238 АМ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | Г272-3701051 | Шкив привода генератора |
| 2 | 1 | Г250А-3701055 | Вентилятор |
| 3 | 1 | Г250-3701054 | Втулка |
| 4 | 1 | Г273-3701400 | Крышка в сборе |
| 5 | 1 | 6-180603К1С9 | Шарикоподшипник |
| 6 | 1 | Г250А1-3701404 | Держатель сальника |
| 7 | 11 | Х-4001-01 | Шайба |
| 8 | 4 | НО-0603-10 | ВИНТ |
| 9 | 1 | Г21-3701005 | Чашка ротора |
| 10 | 1 | Я 120М | Регулятор напряжения интегральный |
| 11 | 1 | Г266-3701020-Б | Щетка |
| 12 | 6 | Х-1012-01 | Шайба |
| 13 | 4 | НО-0424 | Винт |
| 14 | 1 | Г273-3701010 | Щеткодержатель |
| 15 | 1 | Г273-3701030 | Щетка |
| 16 | 1 | Г250А1-3701319 | Втулка изоляционная |
| 17 | 2 | Х-1482 | Шайба |
| 18 | 2 | 8Х-1533М | Гайка |
| 19 | 4 | НО-0414 | Винт |
| 20 | 2 | МХ-0276 | Шайба |
| 21 | 4 | ДС1-3701107 | Винт |
| 22 | 1 | Г266-3701060-13 | Крышка |
| 23 | 1 | Г273-3701300 | Крышка |
| 24 | 1 | 180502К1С9 | Шарикоподшипник |
| 25 | 1 | Г250А1-3701353 | Втулка изоляционная |
| 26 | 1 | БПВЧ-45-02 | Блок выпрямительный |
| 27 | 3 | МП-90118 | Гайка |
| 28 | 1 | 8Х-1497А | Шайба |
| 29 | 1 | MX -009 7 | Винт |
| 30 | 2 | НО-1011 | Шайба |
| 31 | 2 | НО-1801-01 | Шайба изоляционная |
| 32 | 1 | Г250А1-3701352 | Болт контактный |
| 33 | 1 | Г273-3701100 | Статор |
| 34 | 1 | Г265-3701200 | Ротор |
| 35 | 1 | НО-7501 | Шпонка |
| 36 | 1 | MX -0235-01 | Гайка |
| 37 | 1 | МХ-0234-01 | Шайба |
| 38 | 1 | НО-1002 | Шайба |
Стартер двигателя ЯМЗ 238 АМ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 25.3708-01 | Стартер в сборе |
| 2 | 1 | 240-3708721 | Скоба крепления стартера |
| 3 | 1 | 252138-П2 | Шайба |
| 4 | 1 | 20085 3-П29 | Болт |
| 5 | 1 | СТ103-3708120 | Катушка |
| 6 | 2 | 25.3708004 | Пластина |
| 7 | 14 | Х-1482 | Шайба |
| 8 | 7 | МХ-1104 | Болт |
| 9 | 1 | СТ25. 3708101 | Корпус стартера |
| 10 | 1 | СТ103A-3708338 | Кольцо уплотнительное |
| 11 | 1 | МХ-1087 | Шайба |
| 12 | 1 | СТ103A-3708046 | Кольцо уплотнитель ное |
| 13 | 8 | СТ103A-3708102 | Полюс |
| 14 | 8 | Х1-11-58 | Винт |
| 15 | 2 | МХ-0142 | Шайба |
| 16 | 2 | МХ-0954 | Шайба |
| 17 | 2 | СТ103A-3708045 | Шайба |
| 18 | 1 | СТ103-37081SO | Катушка |
| 19 | 1 | 16.3708406 | Кольцо |
| 20 | 1 | СТ142-3708070 | Ось |
| 21 | 2 | МХ-0276 | Шайба |
| 22 | 2 | 4 594 321 109 | Винт |
| 23 | 2 | 25.3708005 | Шайба |
| 24 | 2 | 8Х-1533 | Гайка |
| 25 | 1 | 4 598 168 046 | Шайба |
| 26 | 1 | М8х1х20 | Болт |
| 27 | 2 | СТ103-3708003 | Шпилька |
| 28 | 2 | 7X^289 | Шайба |
| 29 | 2 | Х2-9302 | Гайка |
| 30 | 1 | СГ103-3708030 | Шина |
| 31 | 1 | МХ-0825 | Шайба |
| 32 | 1 | MX 0037 | Шайба |
| 33 | 1 | СT103-3708 339 | Кольцо |
| 34 | 1 | 25.3708300 | Крышка |
| 35 | 1 | СТ103A-3708309 | Втулка |
| 36 | 1 | 25.3708320 | Траверса |
| 37 | 1 | 2500.3708050 | Щетка |
| 38 | 4 | МХ-0905 | Винт |
| 39 | 4 | Х-4001 | Шайба |
| 40 | 4 | 8Х-1497 | Шайба |
| 41 | 1 | 25.3708001 | Кожух привода |
| 42 | 1 | 25.3708002 | Прокладка |
| 43 | 1 | М672615030 | Сальник |
| 44 | 2 | 25.3708503 | Шайба |
| 45 | 1 | 25.3708501 | Шайба привода |
| 46 | 1 | 25.3708600 | Привод в сборе |
| 47 | 1 | 25.3708403 | Шайба упорная |
| 48 | 6 | 25.3708404 | Винт |
| 49 | 1 | 25.3708410 | Крышка привода |
| 50 | 1 | 25.3708510 | Корпус привода |
| 51 | 1 | 25.3708200 | Якорь |
| 52 | 2 | МХ-1032 | Шайба |
| 53 | 1 | 25.3708450 | Рычаг |
| 54 | 4 | 201563-П29 | Болт |
| 55 | 4 | 252137-П2 | Шайба |
| 56 | 1 | 236-3708702-Б | Кронштейн верхний |
| 57 | 2 | 258652-П29 | Штифт |
| 58 | 1 | 236-3708704-Б | Кронштейн нижний |
Реле стартера двигателя ЯМЗ 238 АМ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | РС25.3708002-В | Корпус реле стартера |
| 2 | 3 | МХ-1215 | Болт |
| 3 | 3 | Х-1482 | Шайба |
| 4 | 3 | МХ-1032 | Шайба |
| 5 | 1 | МХ-0434 | Шайба |
| 6 | 1 | 1-МЮ-37 | Шайба |
| 7 | 5 | 8Х-1497 | Шайба |
| 8 | 5 | Х-4001 | Шайба |
| 9 | 5 | МХ-1146 | Болт |
| 10 | 4 | 7X4289 | Шайба |
| 11 | 1 | 540244 | Наконечник |
| 12 | 2 | Х2-9302 | Гайка |
| 13 | 2 | МХ-0825 | Шайба |
| 14 | 4 | МХ-1020 | Винт |
| 15 | 1 | РС25.3708080 | Крышка реле |
| 16 | 1 | РС25.3708006-Б | Прокладка |
| 17 | 1 | РС25.3708013 | Скоба |
| 18 | 2 | МХ-0021 | Шайба |
| 19 | 1 | РС25. 3708030 | Диск контактный |
| 20 | 1 | ВМ-335-37 | Шайба |
| 21 | 1 | РС25.3708007 | Пружина |
| 22 | 1 | PC 100-3708003 | Шайба |
| 23 | 2 | РС25.3708011 | Болт контактный |
| 24 | 1 | 45.9871 1018 | Шплинт |
| 25 | 1 | 25.3708802 | Гайка |
| 26 | 1 | 25.3708801 | Втулка |
| 27 | 1 | 25.3708806 | Шайба |
| 28 | 1 | 25.3708804 | Чашка |
| 29 | 1 | 18.3708011 | Пружина |
| 30 | 1 | 25.3708805 | Чашка |
| 31 | 1 | 25.3708803 | Прокладка |
| 32 | 1 | 25.3708850 | Якорь реле |
| 33 | 1 | PC 103-3 708100 | Ярмо с катушкой |
| 34 | 4 | МХ-1126 | Болт |
| 35 | 4 | МХ-0287 | Шайба |
| 36 | 1 | РС25-3708014 | Втулка |
| 37 | 1 | РС25-3708015 | Втулка |
| 38 | 1 | РС25-3708016 : | Прокладка |
каталог деталей ЯМЗ-238-ГМ В чем отличие ЯМЗ-238-ГМ от ЯМЗ 238 какой навесной генератор ставят на двигатели ямз 238 гм Насос водяной ЯМЗ. Блок цилиндров ЯМЗ 16 Форсунки ЯМЗ распредвал. двигатель ямз 238 gm Коленвал ЯМЗ 238 сцепление. привод скобы кулисы остановки двигателя ямз238 Корзина сцепления ЯМЗ-238Н 24,28 пружин АВТОДИЗЕЛЬ моторное масло для ямз 238 покупка. коробка ямз 236-1702015 блок шестерен двигателя ЯМЗ-238 ремонт кпп газель. сцепления ямз 236 распредвал ЯМЗ 238 236-1702127 Продажа головок для двигателя ямз-238. где стоит коробка отбора мощности на ямз238 Детали авиамотора АМ-37 Валы и шестерни коробок передач ЯМЗ-238 скачать топливный насос 238. водяной насос двигателя ямз 238 термостат предохранительный с ручным перезапуском 103 С падон в надор двигателя ЯМЗ-238 устройство топливного насоса высокого давления ЯМЗ-238. Как правильно отрегулировать винт мощности на двигателе ямз 238 стартер на двигатель ЯМЗ - 238 в Томске цена . насос высокого давления двигателя ЯМЗ 238 форсунка в сборе ЯМЗ 26.111201. коленчатый вал двигателя ямз 238 бу в тюмени фильтра для двигателя ЯМЗ238 сальник маховика ямз238 ремонт стартера ямз 238 ам. кронштейни мотора ямз 238 кронштейн крепления кпп ямз238 коробка передач ямз 238 в разрезе водяной насос238-1307030. система охлаждения двигателя ЯМЗ-238АМ ямз-238ам сколько стоит стартер на ямз 238 в томске двигателя ЯМЗ-238АМ. Реле на стартер мотора ЯМЗ 238 схема ямз 238 коробка передач
