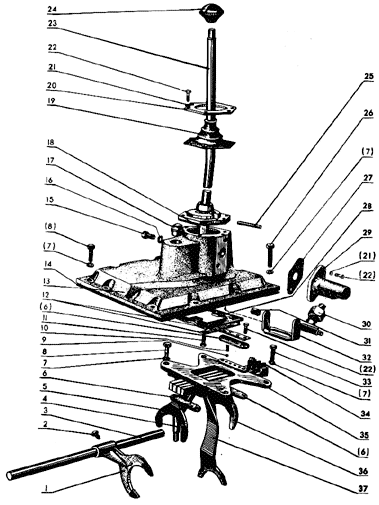

1 | 70-1702010 | 1 | Крышка коробки передач (50-1702080, 7, 11-24, 26, 28-34) | |
2 | 70-1702010-03* | 1 | Крышка коробки передач | |
3 | 50-1702080 | 1 | Корпус вилок (4-7, 9, 10, 12, 35-38) | |
4 | 1 | 50-1702028 | 1 | Вилка переключения редуктора |
5 | 2 | 36-1702110 | 1 | Винт установочный |
6 | 3 | 50-1702063 | 1 | Валик |
7 | 4 | 50-1702095 | 1 | Поводок |
8 | 5 | 50-1702116 | 1 | Вилка переключения IV и V передач |
9 | 6 | 50-1702081 | 3 | Планка вилок переключения |
10 | 7 | 14 | Шайба 10 ОТ 65Г 06 ГОСТ 6402-70 | |
11 | 8 | 2 | Болт М10-6gx30.88.35.019 ГОСТ 7796-70 | |
12 | 9 | 4 | Шарик V10мм Н ГОСТ 3722-60 | |
13 | 10 | 50-1702148-А | 4 | Пружина фиксатора |
14 | 11 | 4 | Болт М10-6gx18.88.35.019 ГОСТ 7796-70 | |
15 | 12 | 50-1702107-А | 5 | Пластина стопорная |
16 | 13 | 50-1702025-А | 1 | Крышка |
17 | 14 | 50-1702026 | 1 | Прокладка |
18 | 15 | 1 | Болт М12-6gx20.88.35.019 ГОСТ 7796-70 | |
19 | 16 | 3 | Шайба 12 ОТ 65Г 06 ОСТ 37.001.115-74 | |
20 | 17 | 1 | Пробка КГ-1 1/4" | |
21 | 18 | 50-1702121 | 1 | Прокладка |
22 | 19 | 50-1702236 | 1 | Чехол |
23 | 20 | 50-1702231 | 1 | Кольцо нажимное |
24 | 21 | 8 | Шайба 8 Т 65Г 06 ГОСТ 6402-70 | |
25 | 22 | 8 | Болт М8-6gx25.88.35.019 ГОСТ 7796-70 | |
26 | 23 | 70-1702020-А | 1 | Рычаг переключения |
27 | 24 | 12-12-108 | 1 | Рукоятка |
28 | 25 | 1 | Штифт 8Пр22ах36 ГОСТ 3128-70 | |
29 | 26 | 10 | Болт М10-6gx60.88.35.019 ГОСТ 7796-70 | |
30 | 27 | 50-1702045 | 1 | Прокладка |
31 | 28 | 50-1702084 | 1 | Пластина ограничительная |
32 | 29 | 50-1702044 | 1 | Втулка |
33 | 30 | ВК-418 | 1 | Выключатель |
34 | 31 | 36-1301163 | 1 | Пружина |
35 | 32 | 70-1702040-01 | 1 | Рамка |
36 | 70-1702040* | 1 | Рамка | |
37 | 33 | 50-1702092 | 2 | Болт призонный М12х42 |
38 | 34 | 50-1702083 | 3 | Планка замковая |
39 | 35 | 50-1702085 | 1 | Корпус вилок |
40 | 36 | 50-1702096 | 1 | Вилка переключения III передачи |
41 | 37 | 50-1702086 | 1 | Вилка переключения I передачи заднего хода |
