| № | Количество | Номер по каталогу | Наименование |
|---|
| 1 | 1 | 240Н-1002012-Д2 | Блок цилиндров (чугун) |
| 2 | 1 | 240-1111557 | Ввертыш трубки подвода масла (сталь) |
| 3 | 4 | 312482-П34 | Шайба (медь) |
| 4 | 2 | 310122-П2 | Болт М10*1 (сталь) |
| 5 | 1 | 240-1111614 | трубка подвода масла к топливному насосу |
| 6 | 1 | 240-1111620 | трубка отвода масла от топлисного насоса |
| 7 | 2 | 310096-П2 | Болт М14*1,5 крпления трубки отвода масла (сталь) |
| 8 | 4 | 312326-П34 | Шайба (медь) |
| 9 | 6 | 200276-П29 | Болт М8*85 крепления топливного насоса высокого давления (сталь) |
| 10 | 6 | 312356-П29 | Шайба (сталь) |
| 11 | 1 | 204-1009061 | Гайка соединительная (сталь) |
| 12 | 1 | 240-1002240 | Втулка упорная (сталь) |
| 13 | 1 | 240-1002224-Б | Трубка сливная (сталь) |
| 14 | 4 | 236-1011296 | Прокладка (паронит) |
| 15 | 4 | 240-1002402 | Заглушка водяного канала (сталь) |
| 16 | 19 | 252135-П2 | шайба пружинная (сталь) |
| 17 | 16 | 201454-П29 | Болт М8*16 (сталь) |
| 18 | 1 | 240Н-1011449 | Кольцо уплотнительное (резина) |
| 19 | 1 | 240Н-1011445 | Форсунка охлаждения поршней |
| 20 | 12 | 201418-П29 | Болт М6*16 (сталь) |
| 21 | 16 | 252134-П2 | Шайба пружинная (сталь) |
| 22 | 12 | 252004-П2 | Шайба (сталь) |
| 23 | 1 | 240-1002244 | Крышка люка (сталь) |
| 24 | 1 | 240-1002246 | Прокладка (паронит) |
| 25 | 1 | 240-1002265-А2 | Прокладка передней крышки (паронит) |
| 26 | 14 | 252136-П2 | Шайба пружинная (сталь) |
| 27 | 10 | 200320-П29 | Болт М10*55 (сталь) |
| 28 | 1 | 240-1002260-В | Крышка блока передняя |
| 29 | 4 | 200326-П29 | Болт М10*85 (сталь) |
| 30 | 1 | 240-1002333 | Указатель угла опережения впрыска топлива (сталь) |
| 31 | 1 | 240-3813856 | Прокладка (паронит) |
| 32 | 4 | 250508-П29 | Гайка (сталь) |
| 33 | 1 | 240-1002271-А | Крышка смотрового люка (алюминевый сплав) |
| 34 | 3 | 201458-П29 | Болт М8*25 (сталь) |
| 35 | 1 | 240-1002503-Б2 | Крышка люка водяного канала (алюминевый сплав) |
| 36 | 1 | 240-1002504-Б | Прокладка (паронит) |
| № | Количество | Номер по каталогу | Наименование |
|---|
| 1 | 12 | 240-1003013-Е | Головка цилиндров |
| 2 | 12 | 240-1003340-В | Прокладка (паронит) |
| 3 | 12 | 240-100336-В | Боковая крышка (алюминевый сплав) |
| 4 | 36 | 252135-П2 | шайба пружинная (сталь) |
| 5 | 36 | 201457-П29 | Болт М8*22 (сталь) |
| 6 | 12 | 236-1003110-В3 | Седло выпускного клапана (чугун) |
| 7 | 12 | 236-1003108-Б | Седло впускного клапана (чугун) |
| 8 | 12 | 240-1003217 | Прокладка |
| 9 | 12 | 240-1003029-Б | Кольцо уплотнительное (сталь) |
| 10 | 12 | 240-1003212-Б | Прокладка уплотнительная головки цилиндра |
| 12 | 240-1003514-Б | Прокладка, комплект запасных частей |
| 11 | 24 | 236-1007032-Б | Втулка клапана направляющая (металлокерамика) |
| 12 | 12 | 236-1007262 | Манжета уплотнительная впускного клапана |
| 13 | 8 | 240-1003031 | Шпилька крепления головки цилиндра (сталь) |
| 14 | 36 | 240-1003019 | Шпилька крепления головки цилиндра (сталь) |
| 15 | 12 | 240-1003477 | Втулка (сталь) |
| 16 | 60 | 252005-П29 | Шайба плоская (сталь) |
| 17 | 12 | 201458-П29 | Болт М8*25 (сталь) |
| 18 | 12 | 201563-П29 | Болт М12*30 (сталь) |
| 19 | 12 | 252137-П2 | шайба пружинная (сталь) |
| 20 | 4 | 240-1003330 | Рым (сталь) |
| 21 | 4 | 240-1003475 | Проставка боковая (чугун) |
| 22 | 16 | 240-1003476 | Пластина нижняя (сталь) |
| 23 | 16 | 240-1003473-Б | Траверса (сталь) |
| 24 | 32 | 240-1003470-Б | Накладка (сталь) |
| 25 | 56 | 312315-П2 | Шайба (сталь) |
| 26 | 56 | 311445-П5 | Гайка М18*1,5 крепления головки цилиндра (сталь) |
| 27 | 36 | 200274-П29 | Болт М8*75 (сталь) |
| 28 | 1 | 240-1003265-Б2 | Крышка головки цилиндра (алюминевый сплав) |
| 28 | 11 | 240-1003264-Б2 | Крышка головки цилиндра (алюминевый сплав) |
| 29 | 12 | 240-1003270-Б | Прокладка крышки (резина) |
| 30 | 12 | 236-1003114-Г | Кольцо стакана форсунки уплдотнительное (резина) |
| 31 | 12 | 236-1003115 | Кольцо запорное (сталь) |
| 32 | 12 | 236-1003112-Г | Стакан форсунки (чугун) |
| 33 | 12 | 310462-П | Шпилька крепления стойки оси коромысел и скобы форсунки (сталь) |
| 34 | 12 | 310072-П29 | Болт М8*75 крепления крышки головки цилиндра (сталь) |
| 35 | 36 | 240-1003017-В | Шпилька крепления головки цилиндра (сталь) |
| 36 | 2 | 240-1003474 | Проставка (чугун) |
| № | Количество | Номер по каталогу | Наименование |
|---|
| 12 | 240П-1004010 | Поршеньс шатуном и кольцами в сб. |
| 1 | 12 | 236-1004063-Б2 | Болт крышки шатуна длинный (сталь0 |
| 2 | 12 | 236-1004062-Б2 | Болт крышки шатуна короткий (сталь) |
| 3 | 12 | - | Кольцо 150-155-25-2 (резина) |
| 4 | 12 | 236-1002023 | Кольцо уплотнительное нижнее (резина) |
| 5 | 12 | 236-1002024-А | Кольцо уплотнительное верхнее (резина) |
| 6 | 12 | 236-1002040 | Кольцо антикавитационное (резина) |
| 7 | 12 | 240-1002021-Б | Гильза цилиндра |
| 8 | 12 | 238НБ-1004015-Б2 | Поршень (алюминевый сплав) |
| 9 | 12 | 236-1004020 | Палец поршневой (сталь) |
| 10 | 22 | 236-1004022-Б | Кольцо поршневого пальца стопорное (сталь) |
| 11 | 12 | 236-1004002-А3 | Кольца поршневые, комплект на один поршень |
| 12 | 12 | 236-1004038-В | Расширитель маслосъемного кольца |
| 12 | 236-1004034 | Кольцо поршневое маслосъемное с расширителем в сб. |
| 13 | 12 | 236-1004035-В | Кольцо поршневое маслосъемное (чугун) |
| 14 | 12 | 236-1004025-В | Кольцо поршневое компрессионное (чугун) |
| 15 | 12 | 236-1004032-А3 | Кольцо поршневое компрессионное второе (чугун) |
| 16 | 12 | 236-1004030-А2 | Кольцо поршневое компрессионное (чугун) |
| 17 | 12 | 236-1004052-Б2 | Втулка шатуна (бронза) |
| 18 | 12 | 240-1004045-В | Шатун в сб. |
| 19 | 24 | 236-1004058-В | Вкладыш нижней головки шатуна (сталь-бронза) |
| 12 | 240П-1004008-Б | Гильза с поршнем, уплотнительными и антикавитационными кольцами, комплект |
| № | Количество | Номер по каталогу | Наименование |
|---|
| 1 | 1 | 240-1000107-Б5 | Вал коленчатый, вкладыши, подшипники (комплект) |
| 2 | 1 | 240-1005042-Б | Маслоотражатель задний (сталь) |
| 3 | 1 | 240-1005030-Б2 | Шестерня распределительная коленчатого вала (сталь) |
| 4 | 1 | 314131-П2 | Шпонка призматическая (сталь) |
| 5 | 7 | 2622134ЛМ | Роликовый подшипник |
| 6 | 2 | 313933-П | Заглушка шатунной шейки |
| 7 | 13 | 240-1005373-А | Кольцо пружинное упорное подшипника (сталь) |
| 8 | 1 | 240-1005589-Б | Кольцо упорное коленчатого вала (сталь) |
| 9 | 1 | 240-1005585 | Втулка уплотнения масляного канала корпуса упорного подшипника (сталь) |
| 10 | 1 | 240-1005586 | Кольцо уплотнительное масляного канала (резина) |
| 11 | 1 | 240-1005610 | Пружина распорная уплотнительных колец (сталь) |
| 12 | 1 | 262519-П2 | Пробка К 1/2 (чугун) |
| 13 | 1 | 240-1005584-В | Крышка корпуса упорного подшипника передняя (сталь) |
| 14 | 2 | 240-1005592 | Кольцо упорное промежуточное (бронза) |
| 15 | 2 | 240-1005600 | Кольцо уплотнительное упорного подшипника (бронза) |
| 16 | 9 | 200315-П29 | Болт М10*40 (сталь) |
| 17 | 9 | 312554-П2 | Шайба стопорная (сталь) |
| 18 | 8 | 240-1005537 | Болт крепления полумуфты отбора мощности (сталь) |
| 19 | 4 | 240-1005078 | Пластина замковая (сталь) |
| 20 | 1 | 240-1005008-Г4 | Вал коленчатый в сб. |
| 1 | 240-1005020-Г3 | Вал коленчатый (сталь) |
| 21 | 1 | 240-1005611 | Штифт упорного кольца (сталь) |
| 22 | 5 | 201466-П2 | Болт М8*45 крепления крышек (сталь) |
| 23 | 5 | 252155-П2 | шайба пружинная (сталь) |
| 24 | 1 | 240-1005583-Б | Крышка корпуса упорного подшипника задняя (сталь) |
| 25 | 1 | 240-1005580-В | Корпус упорного подшипника (алюминевый сплав) |
| 26 | 1 | 240-1005532 | Полумуфта отбора мощности в сб. |
| 27 | 1 | 240-1005070-Б | Гаситель крутильных колебаний коленчатого вала |
| 28 | 1 | 240-1000104-Б2 | Вкладыши шатунных подшипников 88 мм., комплект (сталь-бронза) |
| 28 | 1 | 240-1000104-Б2-Р1 | Вкладыши шатунных подшипников (-0,25 мм.), комплект, (сталь-бронза) |
| 28 | 1 | 240-1000104-Б2-Р2 | Вкладыши шатунных подшипников (-0,50 мм.), комплект, (сталь-бронза) |
| 28 | 1 | 240-1000104-Б2-Р3 | Вкладыши шатунных подшипников (-0,75 мм.), комплект, (сталь-бронза) |
| 28 | 1 | 240-1000104-Б2-Р4 | Вкладыши шатунных подшипников (-1 мм.), комплект, (сталь-бронза) |
| 28 | 1 | 240-1000104-Б2-Р5 | Вкладыши шатунных подшипников (-1,25 мм.), комплект, (сталь-бронза) |
| 28 | 1 | 240-1000104-Б2-Р6 | Вкладыши шатунных подшипников (-1,50 мм.), комплект, (сталь-бронза) |
| 29 | 8 | 240-1005596-Б | Заглушка масляного канала (сталь) |
| 30 | 8 | 240-1005582-Б | Кольцо уплотнительное (резина) |
| 31 | 8 | 240-1005576 | Кольцо уплотнительное заглушка (резина) |
| 32 | 8 | 240-1005089-А | Кольцо упорное (сталь) |
| 33 | 8 | 240-1005086-Б2 | Заглушка шатунной шейи (сталь) |
| № | Количество | Номер по каталогу | Наименование |
|---|
| 1 | 1 | 240-1007245 | Втулка оси токателя средняя (чугун) |
| 2 | 24 | 236-1007180 | Толкатель в сб. |
| 3 | 24 | 240-1007176-А | Штанга толкателя |
| 4 | 24 | 236-1007148-Б | Винт регулировочный (сталь) |
| 5 | 24 | 236-1007144-В | Коромысло клапана с втулкой в сб. |
| 6 | 24 | 311516-П2 | Гайка (сталь) |
| 7 | 12 | 240-1007102-Б | Ось коромысел (сталь) |
| 8 | 12 | 250515-П2 | Гайка (сталь) |
| 9 | 24 | 236-1007118-В | Втулка коромысла клапана (бронза) |
| 10 | 48 | 236-1007028-А | Сухарь клапана (сталь) |
| 11 | 24 | 236-1007026-Б | Втулка тарелки пружины клапана (сталь) |
| 12 | 24 | 236-1007024-В | Тарелка пружины клапана (сталь) |
| 13 | 24 | 236-1007103-А | Кольцо упорное (сталь) |
| 14 | 24 | 312392-П2 | Шайба упорная (сталь) |
| 15 | 12 | 312313-П2 | Шайба (сталь) |
| 16 | 12 | 240-1007106-В | Стойка оси коромысел в сб. |
| 17 | 24 | 236-1007020 | Пружина клапана наружная (сталь) |
| 18 | 12 | 236-1007015-В4 | Клапан выпускной (сталь) |
| 19 | 24 | 236-1007021 | Пружина клапана внутренняя (сталь) |
| 20 | 12 | 236-1007010-В | Клапан впускной (сталь) |
| 21 | 24 | 236-1007025-Б | Шайба пружин клапана (сталь) |
| 22 | 2 | 240-1007247 | Втулка оси толкателей крайняя (чугун) |
| 23 | 2 | 240-1007236 | Ось толкателей крайняя в сб. |
| 24 | 48 | 236-1007186 | Втулка толкателя (бронза) |
| 24 | 201-1007190 | Ролик толкателя (сталь) |
| 25 | 4 | 240-1007244 | Втулка оси толкателей (чугун) |
| 26 | 1 | 240-1007242 | Ось толкателя средняя (сталь) |
| № | Количество | Номер по каталогу | Наименование |
|---|
| 1 | 2 | 240Н-1008022-А | Коллектор выпускной передний (чугун) |
| 2 | 16 | 240-1008060 | Втулка предохранительная (сталь) |
| 3 | 8 | 240Н-1008098 | Прокладка фланца (асбостальная лента) |
| 4 | 2 | 240-1008252-А | Полумуфта внутренняя (сталь) |
| 5 | 2 | 240-1008254-А | Полумуфта наружная (сталь) |
| 6 | 1 | 240НМ-1008480 | Патрубок-кронштейн левый в сб. устанавливается на двигатели с ТКР-К36 |
| 1 | 240НМ-1008475 | Патрубок-кронштейн правый в сб. устанавливается на двигатели с ТКР-К36 |
| 6 | 216281-П29 | Шпилька (сталь) устанавливается на двигатели с ТКР-К36 |
| 7 | 6 | 252137-П2 | шайба пружинная (сталь) |
| 8 | 6 | 250515-П29 | Гайка (сталь) устанавливается на двигатели с ТКР-К36 |
| 9 | 2 | 238Ф-1118158 | Прокладка патрубка-кронштейна (сталь) |
| 10 | 8 | 250517-П29 | Гайка (сталь) устанавливается на двигатели с ТКР-К36 |
| 11 | 32 | 312300-П2 | Шайба (сталь) |
| 12 | 24 | 250512-П5 | Гайка (сталь) |
| 13 | 2 | 240Н-1008071-А | Патрубок подводящий задний в сб. |
| 14 | 24 | 310258-П | Болт М10*45 крепления полумуфты и патрубка (сталь) |
| 15 | 2 | 240Н-1008041-Б2 | Патрубок подводящий передний в сб. |
| 16 | 2 | 240Н-1008024-А | Коллектор выпускной задний (чугун) |
| 17 | 12 | 240Н-1008027-А | Прокладка выпускного коллектора (сталь) |
| 18 | 24 | 240Н-1008504 | Болт крпления коллекторов |
| 19 | 24 | 240Н-1008510 | Втулка (сталь) |
| № | Количество | Номер по каталогу | Наименование |
|---|
| 1 | 1 | 204Б-1011300 | Чашка заборника (сталь) |
| 2 | 1 | 204А-1011310-Б | Сетка заборника (сталь) |
| 3 | 4 | 252005-П2 | Шайба (сталь) |
| 4 | 2 | 206513-П2 | Болт М8*1*12 (сталь) |
| 5 | 1 | 204А-1011318-Б | Крючок крепления сетки заборника (сталь) |
| 6 | 1 | 240-1011400-А | Труба всасывающая (сталь) |
| 7 | 20 | 252135-П2 | шайба пружинная (сталь) |
| 8 | 3 | 200270-П2 | Болт М8*55 (сталь) |
| 9 | 1 | 201460-П2 | Болт М8*30 (сталь) |
| 10 | 1 | 240Н-1011014-Б | Насос масляный в сб. |
| 11 | 1 | 240Н-1011407-Б | Труба отводящая задняя в сб. |
| 12 | 8 | 201464-П2 | Болт М8*40 (сталь) |
| 13 | 2 | 240-1011380 | Прокладка регулировочная (сталь) |
| 14 | 2 | 313404-П2 | Штифт установочный (сталь) |
| 15 | 6 | 252136-П2 | шайба пружинная (сталь) |
| 16 | 2 | 310220-П2 | Болт М10*105 (сталь) |
| 17 | 1 | 240-1011230 | Шестерня привода (сталь) |
| 18 | 4 | 200327-П2 | Болт М10*90 (сталь) |
| 19 | 1 | 240Н-1011048 | Клапан редукционный (сталь) |
| 20 | 7 | 236-1011358-А | Прокладка (паронит) |
| 21 | 1 | 240Н-1011351 | Труба отводящая (сталь) |
| 22 | 2 | 201458-П2 | Болт М8*25 (сталь) |
| 23 | 1 | 236-1011058-Б | Пружина клапана (сталь) |
| 24 | 1 | 312571-П2 | Шайба замковая (сталь) |
| 25 | 1 | 240-1011018-А | Корпус основной секции в сб. (чугун) |
| 2 | 240-1011037 | Втулка установочная (сталь) |
| 26 | 1 | 240-1011025 | Ось ведомых шестерен (сталь) |
| 27 | 1 | 240Б-1011040 | Шестерня ведущая основной секции в сб. (сталь) |
| 28 | 1 | 240-1011030 | Шестерня ведомая основной секции в сб. |
| 29 | 1 | 240Н-1011049 | Проставка (сталь) |
| 30 | 1 | 240-1011110 | Шестерня ведомая радиаторной секции в сб. (сталь) |
| 31 | 1 | 240-1011019-А | Корпус радиаторной секции (чугун) |
| 4 | 240-1011034 | Втулка корпуса (бронза) |
| 32 | 1 | 240-1011085 | Кольцо (сталь) |
| 33 | 1 | 240Н-1011420-А | Труба отводящая в сб. (сталь) |
| 34 | 1 | 240Н-1011406-Б | Труба отводящая передняя в сб. (сталь) |
| 35 | 2 | 201456-П2 | Болт М8*20 (сталь) |
| 36 | 4 | 201457-П2 | Болт М8*22 (сталь) |
| 37 | 1 | 236-1011322 | Скоба (сталь) |
| 38 | 1 | 240Н-1011274 | Прокладка клапана (паронит) |
| 39 | 1 | 240Н-1011268Б | Клапан регулировочный системы охлаждения поршней в сб. |
| 40 | 1 | 236-1011296 | Прокладка переднего фланца (паронит) |
| 41 | 1 | 238Н-1011368-Б | Пружина клапана (сталь) |
| 42 | 1 | 240-1011034 | Втулка корпуса (бронза) |
| 43 | 1 | 314123-П2 | Шпонка призматическая (сталь) |
| 44 | 1 | 314031-П2 | Шпонка сегментная (сталь) |
| 45 | 1 | 240Б-1011100 | Шестерня ведущая радиаторной секции в сб. (сталь) |
| 46 | 2 | | Кольцо 025-031-36-2-1 (резина) |
| 47 | 1 | 240Н-1011092 | Клапан перепускной системы смазки в сб. |
| 48 | 1 | 240Н-1011096 | Пружина клапана (сталь) |
| № | Количество | Номер по каталогу | Наименование |
|---|
| 1 | 240Н-1017010-Б2 | Масляный фильтр в сб. |
| 2 | 3 | 201499-П29 | Болт М10*30 (сталь) |
| 3 | 4 | 252136-П2 | шайба пружинная (сталь) |
| 4 | 1 | 240-1017100 | Прокладка (паронит) |
| 5 | 1 | 240Н-1017020 | Корпус фильтра (чугун) |
| 6 | 1 | | Кольцо 018-022-25-2-1 (резина) |
| 7 | 1 | 312661-П | Прокладка (алюминий) |
| 8 | 1 | 240Н-1017310 | Клапан обратный в сб |
| 9 | 1 | 312630-П | Шайба (медь) |
| 10 | 2 | 240-1017076-А | Колпак со стржнем в сб. (сталь) |
| 11 | 2 | 240-1017048-Б | Пружина фильтра (сталь) |
| 12 | 4 | 312607-П2 | Шайба (сталь) |
| 13 | 2 | 238НБ-1017045-Б2 | Чашка уплотнительная |
| 14 | 2 | 240-1017040-А3 | Элемент фильтрующий |
| 4 | 240-1017122-В | Прокладка элемента (резина) |
| 15 | 2 | 240-1017078-А | Колпак с втулкой в сб. |
| 16 | 2 | 201-1017112 | Прокладка стержня (медь) |
| 17 | 2 | 240-1017031-А | Стержень фильтра (сталь) |
| 18 | 2 | 238НБ-1017071 | Кольцо запорное стержня (сталь) |
| 19 | 2 | 201-1012083 | Прокладка колпака (резина) |
| 20 | 1 | 240-1017286 | Корпус сигнализатора (латунь) |
| 21 | 1 | 240-1017292 | Шток сигнализатора (латунь) |
| 22 | 1 | 240-1017291 | Пружина сигнализатора (сталь) |
| 23 | 2 | 240-1017127-А2 | Втулка корпуса фильтра |
| 24 | 2 | 240-1017122-Б | Прокладка корпуса фильтра (резина) |
| 25 | 1 | 206Д-1011055-А | Плунжер перепускного клапана (сталь) |
| 26 | 1 | 236-1012058 | Пружина перепускного клапана (сталь) |
| 27 | 1 | 206Д-1011066 | Прокладка пробки перепускного клапана (алюминий) |
| 28 | 1 | 312347-П29 | Шайба клапана (сталь) |
| 29 | 1 | 240-1017293-Б | Пробка перепускного клапана в сб. (сталь) |
| 30 | 1 | 220048-П29 | Винт (сталь) |
| 31 | 1 | 240-1011071-Б | Пробка клапана (чугун) |
| 32 | 1 | 312669-П | Прокладка пробки (алюминий) |
| 33 | 1 | 240-1011055 | Плунжер дифференциального клапана (сталь) |
| 34 | 3 | 312668-П | Шайба регулировочная (сталь) |
| 35 | 1 | 240-1011057 | Пружина клапана (сталь) |
| 36 | 1 | 316191-П29 | Пробка сливного отверстия (сталь) |
| 37 | 1 | 312326-П34 | Шайба (медь) |
| 38 | 1 | 201501-П29 | Болт М10*40 (сталь) |
| № | Количество | Номер по каталогу | Наименование |
|---|
| 1 | 236-1028010 | Фильтр центробежной очистки масла в сб. |
| 1 | 1 | 240-1028102 | Прокладка (паронит) |
| 2 | 1 | 240-1028101 | Кронштейн крепления фильтра (чугун) |
| 3 | 2 | 201544-П29 | Болт М12*40 (сталь) |
| 4 | 3 | 252137-П2 | Шайба пружинная (сталь) |
| 5 | 1 | 200377-П2 | Болт М12*90 (сталь) |
| 6 | 2 | | Кольцо 042-018-36-2-1 (резина) |
| 7 | 3 | 312326-П34 | Шайба (медь) |
| 8 | 2 | 310260-П29 | Болт крепления трубы (сталь) |
| 9 | 1 | 236-1028122 | Прокладка (паронит) |
| 10 | 1 | 236-1028224 | Кольцо стопорное (сталь) |
| 11 | 1 | 8103 | Ось ротора (сталь) |
| 12 | 1 | 236-1028031 | Ось ротора (сталь) |
| 13 | 1 | 312103-П29 | Гайка крепления колпака (сталь) |
| 14 | 1 | 312310-П34 | Шайба (медь) |
| 15 | 1 | 236-1028250 | Колпак фильтра (алюминевый сплав) |
| 16 | 1 | 236-1028162 | Прокладка колпака (паронит) |
| 17 | 1 | 250615-П2 | Гайка (сталь) |
| 18 | 1 | 312672-П | Шайба упорная (сталь) |
| 19 | 1 | 236-1028020 | Корпус фильтра (алюминевый сплав) |
| 20 | 1 | 236-1028180 | Ротор в сб. |
| 21 | 1 | 311808-П2 | Гайка крепления колпака ротора (сталь) |
| 22 | 1 | 312497-П2 | Шайба (сталь) |
| 23 | 1 | 326-1028242 | Колпак ротора (алюминевый сплав) |
| 24 | 1 | 236-1028246 | Кольцо уплотнительное (резина) |
| 25 | 1 | 236-1028160 | Отражатель (сталь) |
| 26 | 1 | 236-1028185 | Корпус ротора |
| 2 | 236-1028196 | Втулка корпуса ротора (бронза) |
| 27 | 2 | 236-1028238 | Жиклер ротора (сталь) |
| 28 | 3 | 201499-П29 | Болт М10*30 (сталь) |
| 29 | 3 | 252136-П2 | шайба пружинная (сталь) |
| 30 | 1 | 240-1028094 | Труба сливная (сталь) |
| 31 | 1 | 240-1028108-А | Труба подвода масла к фильтру |
| 32 | 1 | 201458-П29 | Болт М8*25 (сталь) |
| 33 | 1 | 252135-П2 | шайба пружинная (сталь) |
| 34 | 1 | 252005-П29 | Шайба (сталь) |
| 35 | 4 | 238Н-1017152 | Скоба крепления трубы |
| № | Количество | Номер по каталогу | Наименование |
|---|
| 1 | 2 | 236-1029240 | Манжета (резина) |
| 1 | 240-1029170 | Корпус привода топливного насоса с манжетой в сб. |
| 2 | 1 | 240-1029172 | Корпус привода топливного насоса (чугун) |
| 3 | 1 | | Кольцо 105-110-30-2-1 (резина) |
| 4 | 1 | 6-205К | Шарикоподшипник электродвигателя |
| 5 | 1 | 236-1029154-Б2 | Вал привода топливного насоса (сталь) |
| 6 | 2 | 305 | Шарикоподшипник |
| 7 | 1 | 236-1308107 | Фланец упорный (сталь) |
| 8 | 1 | 240-1029122 | Шестерня привода топливного насоса (сталь) |
| 9 | 1 | 312510-П2 | Шайба стопорная (сталь) |
| 10 | 1 | 250661-П2 | Гайка (сталь) |
| 11 | 3 | 240-1029346 | Болт крепления цапфы (сталь) |
| 12 | 1 | 240-1029347 | Шайба упорная (сталь) |
| 13 | 1 | 240-1029078 | Кольцо пружинное упорное (сталь) |
| 14 | 1 | 97814У | Роликоподшипник конический |
| 1 | 240-1029100 | Шестерня промежуточная привода водяного насоса в сб. |
| 15 | 1 | 240-1029104-А | Шестерня промежуточная привода водяного насоса (сталь) |
| 16 | 3 | 201456-П29 | Болт крепления упорного фланца М8*20 (сталь) |
| 17 | 3 | 312532-П29 | Шайба стопорная (сталь) |
| 1 | 240-1029070 | Шестерня промежуточная привода масляного насоса в сб. |
| 18 | 1 | 240-1029074-А | Шестерня промежуточная привода масляного насоса (сталь) |
| 19 | 3 | 314042-П2 | Шпонка сегментная (сталь) |
| 20 | 1 | 240-1029084 | Цапфа промежуточной шестрени (сталь0 |
| 21 | 6 | 252136-П2 | Шайба пружинная (сталь) |
| 22 | 4 | 201497-П29 | Болт М10*25 (сталь) |
| 23 | 1 | 310222-П2 | Болт стяжной М12-1,25*82 (сталь) |
| 24 | 2 | 250513-П29 | Гайка (сталь) |
| 1 | 240-1029221 | Корпус привода генератора с шестерней в сб. |
| 25 | 1 | 240-1029225 | Корпус привода генератора (чугун) |
| 26 | 2 | 216262-П29 | Шпилька (сталь) |
| 27 | 1 | 314038-П2 | Шпонка (сталь) |
| 28 | 1 | 250636-П29 | Гайка (сталь) |
| 29 | 1 | 252139-П2 | Шайба пружинная (сталь) |
| 30 | 2 | 240-3701754-Б | Кольцо (сталь) |
| 31 | 12 | 252134-П2 | Шайба пружинная (сталь) |
| 32 | 12 | 201420-П29 | Болт полумуфты М6*20 (сталь) |
| 33 | 1 | 240-3701755-В | Полумуфта (сталь) |
| 34 | 1 | 240-1029228-А | Вал привода генератора (сталь) |
| 35 | 1 | 240-3701034-Б | Оболочка полумуфты (резина) |
| 37 | 1 | 240-1029230 | Шестерня привода генератора (сталь) |
| 38 | 1 | 312562-П2 | Шайба стопорная (сталь) |
| 39 | 1 | 250659-П2 | Гайка (сталь) |
| 40 | 2 | 250615-П2 | Гайка (сталь) |
| 41 | 1 | 240-1029178 | Прокладка (паронит) |
| № | Количество | Номер по каталогу | Наименование |
|---|
| 1 | 2 | 310260-П2 | Болт крепления топливной трубки (сталь) |
| 2 | 23 | 312326-П34 | Шайба (медь) |
| 3 | 13 | 240-1104459 | Скоба (сталь) |
| 4 | 3 | 240-1104442 | Прокладка (резина) |
| 5 | 1 | 240-1104450 | Трубка топливная отводящая топливного насоса |
| 6 | 6 | 310096-П2 | Болт крепления топливной трубки (сталь) |
| 7 | 1 | 240-1104436 | Трубка топливная отводящая фильра грубой очистки |
| 8 | 1 | 240-1104422-А | Трубка топливная отводящая топливного насоса |
| 9 | 1 | 240-1104410-А | Трубка топливная отводящая фильтра |
| 10 | 13 | 240-1104458 | Скоба(Сталь) |
| 11 | 13 | 252134-П2 | Шайба пружинная (сталь) |
| 12 | 13 | 201422-П29 | Болт М6*25(Сталь) |
| 13 | 1 | 240-1104433 | Болт крепления топливной трубки (сталь) |
| 14 | 24 | 250511-П29 | Гайка(Сталь) |
| 15 | 27 | 252135-П2 | Шайба пружинная (сталь) |
| 16 | 12 | 240-1104345-Б | Фланец(Сталь) |
| 17 | 12 | 240-1104344-А | Уплотнитель(Резина) |
| 18 | 24 | 310460-П29 | Шпилька(Сталь) |
| 19 | 1 | 310225-П29 | Болт крепления топливной трубки (сталь) |
| 20 | 12 | 240-1104308-В | Трубка топливная высокого давления |
| 21 | 4 | 240-1104440-Б | Колодка крепления топливной трубки (алюминиевый сплав) |
| 22 | 2 | 201460-П29 | Болт М8*30 (сталь) |
| 23 | 2 | 240-1104336-Б | Втулка (резина) |
| 24 | 1 | 240Н-1104384-А | Трубка топливная отводящая фильтра тонкой очистки |
| 25 | 10 | 240-1104350 | Прокладка (резина) |
| 26 | 2 | 240-1104337-Б | Прокладка (резина) |
| 27 | 2 | 315355-П29 | Кляммер (сталь) |
| 28 | 63 | 312482-П34 | Шайба (медь) |
| 29 | 11 | 310239-П29 | Болт крепления топливной трубки (сталь) |
| 30 | 1 | 240-1104346-Б2 | Трубка топливная отводящая в сб. |
| 31 | 1 | 240-1104359 | Ввертыш (сталь) |
| 32 | 12 | 252007-П29 | Шайба (сталь) |
| 33 | 12 | 240-1104358 | Колодка крепления топливной трубки (сталь) |
| 34 | 12 | 252004-П29 | Шайба (сталь) |
| 35 | 12 | 201420-П29 | Болт М6*20 (сталь) |
| 36 | 12 | 240-1104352 | Кронштейн (сталь) |
| 37 | 8 | 240-1104376 | Трубка топливная отводящая от головок цилиндров |
| 38 | 2 | 240-1104390-Б | Трубка топливная отводящая от головок цилиндра |
| 39 | 12 | 240-1104370-Б | Трубка топливная дренажная форсунки |
| 12 | | Кольцо 005-008-19-2-1 (резина) |
| 40 | 15 | 310122-П2 | Болт крепления топливной трубки (сталь) |
| 41 | 1 | 240-1111614 | Трубка отвода топлива от плунжерных пар |
| 42 | 1 | 236-1104442-Б | Прокладка (резина) |
| 43 | 1 | 201454-П29 | Болт М8*16 (сталь) |
| 44 | 1 | 315485-П29 | Кляммер (сталь) |
| 45 | 1 | 240Н-1104426 | Трубка топливная поодводящая |
| № | Количество | Номер по каталогу | Наименование |
|---|
| 1 | 1 | 60.1110129 | Крышка регулятора (алюминиевый сплав) |
| 2 | 1 | 236-1110154-А | Прокладка крышки (паронит) |
| 3 | 1 | 312700-П15 | Шайба (сталь) |
| 4 | 1 | 236-1110080 | Рычаг двуплечий (сталь) |
| 5 | 3 | 250508-П29 | Гайка (сталь) |
| 1 | 236-1110404-Б | Рычаг регулятора в сб. |
| 6 | 1 | 238НБ-1110406-А2 | Рычаг регулятора (сталь) |
| 7 | 1 | 852350-П15 | Винт регулировочный (сталь) |
| 8 | 1 | 236-1110412 | Корректор (сталь |
| 9 | 1 | 240-1110462 | Пружина регулятора (сталь) |
| 10 | 1 | 852002-П15 | Болт регулировочный (сталь) |
| 11 | 1 | 236-1110466-А | Рычаг пружины (сталь) |
| 12 | 1 | 236-1110443-Б | Рычаг рейки (сталь) |
| 13 | 2 | 201418-П29 | Болт крепления рычага М6*16 (сталь) |
| 14 | 12 | 252154-П29 | Шайба пружинная (сталь) |
| 14 | 1 | 252134-П29 | Шайба пружинная (сталь) |
| 15 | 1 | 236-1110448 | Пружина рычага рейки (сталь) |
| 16 | 3 | 258012-П15 | Шплинт (сталь) |
| 17 | 1 | 236-1110454 | Тяга рейки с планкой в сб. (сталь) |
| 18 | 27 | 236-1110064 | Шарик (сталь) |
| 1 | 236-1110060-А2 | Муфта грузов в сб. |
| 19 | 1 | 60.1110062 | Муфта грузов (сталь) |
| 20 | 1 | 236-1110067 | Кольцо пружинное (сталь) |
| 21 | 1 | 8102 | Упорный шарикоподшипник муфты нрузов |
| 22 | 1 | 236-1110065-Б | Пята упорная (сталь) |
| 24 | 1 | 236-1110414 | Пружина корректора (сталь) |
| 25 | 1 | 236-1110433 | Серьга регулятора (сталь) |
| 26 | 4 | 312370-П15 | Шайба (сталь) |
| 27 | 2 | 236-1110140 | Шайба (сталь) |
| 28 | 2 | 236-1110141 | Шайба (сталь) |
| 29 | 4 | 312652-П15 | Шайба (сталь) |
| 30 | 1 | 236-1110416 | Корпус пружины корректора (сталь) |
| 31 | 1 | 311512-П15 | Контргайка (сталь) |
| 32 | 1 | 236-1110418 | Кольцо пружинное упорное (сталь) |
| 33 | 12 | 250511-П15 | Гайка (сталь) |
| 34 | 1 | 242519-П15 | Винт регулировочный (сталь) |
| 37 | 1 | 852357-П29 | Винт регулировочный (сталь) |
| 38 | 1 | 310612-П15 | Винт крепления крышки регулятора (сталь) |
| 39 | 2 | 236-1110479 | Кольцо уплотнительное втулки (резина) |
| 40 | 1 | 236-1110476-Б | Втулка вала рычага пружины (сталь) |
| 41 | 1 | 313955-П15 | Заглушка (сталь) |
| 42 | 1 | 236-1110134-Б | Ввертыш оси кулисы (сталь) |
| 43 | 1 | 236-1110394 | Кольцо оси кулисы уплотнительное (резина) |
| 44 | 1 | 236-1110262 | Шайба скобы кулисы (сталь) |
| 45 | 1 | 201416-П29 | Болт М6*12 (сталь) |
| 46 | 1 | 46-202 | Шарикоподшипник валика державки грузов |
| 47 | 1 | 236-1110051-В | Валик державки грузов (сталь) |
| 48 | 1 | 310139-П15 | Болт (сталь) |
| 49 | 3 | 312529-П15 | Шайба стопорная (сталь) |
| 50 | 2 | 236-1110558-В | Стакан подшипников валика державки (сталь) |
| 51 | 1 | 236-1110042 | Стопор пружинный (сталь) |
| 52 | 3 | 311200-П29 | Винт крепления корпуса регулятора (сталь) |
| 53 | 1 | 317849-П15 | Палец (сталь) |
| 54 | 1 | 236-1110066 | Ось упорной пяты (сталь) |
| 1 | 236-1110020-Е | Корпус регулятора в сб. |
| 55 | 1 | 236-1110022-Д | Корпус регулятора (алюминиевый сплав) |
| 56 | 1 | 260003-П15 | Палец пружины рычага рейки (Сталь) |
| 57 | 1 | 236-1111196 | Кольцо уплотнительное (резина) |
| 58 | 1 | 236-1111032 | Ввертыш для подсоединения трубки отвода масла (Сталь) |
| 59 | 2 | 312630-П | Шайба (Медь) |
| 60 | 2 | 258639-П15 | Штифт(Сталь) |
| 62 | 1 | 312347-П15 | Шайба(Сталь) |
| 63 | 1 | 236-1110482 | Кольцо втулки вала уплотнительное(Резина) |
| 64 | 1 | 236-1110518-Б | Втулка ведущей шестерни (Сталь) |
| 65 | 1 | 200 | Шарикоподшипник валика державки грузов |
| 66 | 2 | 310140-П15 | Болт М8*30 (сталь) |
| 67 | 1 | 236-1110516-Б2 | Шестерня регулятора ведущая(Сталь) |
| 68 | 1 | 236-1110517-Б2 | Сухарь шестерни(Резина) |
| 69 | 1 | 236-1110521 | Фланец втулки шестерни (Сталь) |
| 70 | 1 | 312556-П15 | Шаййба стопорная(Сталь) |
| 71 | 1 | 250634-П15 | Гайка(Сталь) |
| 72 | 2 | 236-1110049 | Ось грузов регулятора (Сталь) |
| 73 | 2 | 240-1110045 | Груз регулятора в сб |
| 1 | 240-1110040-А | Державка грузов со стаканом в сборе |
| 74 | 1 | 236-1110046-Б | Державка грузов(Сталь) |
| 75 | 2 | 236-1110532 | Ролик груза регулятора (Сталь) |
| 76 | 1 | 236-1110398 | Крышка возвратной пружины (Сталь) |
| 77 | 1 | 236-1110396 | Пружина возвратная(Сталь) |
| 78 | 5 | 222539-П15 | Винт крепления крышки регулятора (Сталь) |
| 79 | 1 | 236-1110200 | Винт регулировочный(Сталь) |
| 1 | 60.1110497-01 | Крышка смотрового люка с буферной пружиной(Алюминиевый сплав) |
| 80 | 1 | 60.1110498-01 | Крышка смотрового люка(Алюминиевый сплав) |
| 1 | 60.1110130 | Кулиса в сборе |
| 81 | 1 | 236-1110136-Б | Ось кулисы(Сталь) |
| 82 | 1 | 60.1110132 | Кулиса(Сталь) |
| 83 | 1 | 60.1110220 | Ползун кулисы(Сталь) |
| 84 | 1 | 236-1110374-Б | Пружина фиксатора(Сталь) |
| 85 | 1 | 236-1110372-Б | Фиксатор кулисы (Сталь) |
| 86 | 1 | 60.1110380 | Скоба кулисы в сб |
| 87 | 1 | 310611-П15 | Винт крепления крышки смотрового люка(Сталь) |
| 88 | 4 | 236-1110500 | Винт крепления крышки смотрового люка(Сталь) |
| 89 | 1 | 60.1110492 | Корпус буферной пружины(Сталь) |
| 90 | 1 | 311511-П15 | Контргайка корпуса буферной пружины (Сталь) |
| 91 | 1 | 236-1110490 | Пружина буферная(Сталь) |
| 92 | 1 | 852000-П29 | Болт(Сталь) |
| 93 | 1 | 310142-П15 | Болт регулировочный(Сталь) |
| 94 | 1 | 236-1110392 | Ввертыш оси скобы(Сталь) |
| 95 | 1 | 312353-П | Шайба(Фибра) |
| 96 | 1 | 236-1110390 | Ось скобы (Сталь) |
| 97 | 1 | 236-1110499-А3 | Прокладка крышки(Паронит) |
| 98 | 1 | 236-1110467 | Вал рычага пружины (Сталь) |
| 100 | 1 | 314003-П | Шпонка сегментная(Сталь) |
| 101 | 1 | 236-1110151 | Рычаг управления регулятором(Сталь) |
| 102 | 1 | 236-1110089 | Пружина компенсационная (Сталь) |
| 103 | 1 | 236-1110088 | Ось рычагов(Сталь) |
| 104 | 2 | 312446-П | Шайба(Фибра) |
| 105 | 2 | 310608-П15 | Винт-заглушка(Сталь) |
| № | Количество | Номер по каталогу | Наименование |
|---|
| 1 | 903.1111008-10 | Топливный насос высокого давления в сб |
| 1 | 901.1111021-20 | Корпус топливного насоса в сб |
| 1 | 1 | 901.1111022-20 | Корпус насоса(Алюминиевый сплав) |
| 2 | 2 | 310704-П29 | Винт(Сталь) |
| 3 | 4 | 312446-П | Шайба(Фибра) |
| 4 | 1 | 240-1111226 | Прокладка крышки(Паронит) |
| 5 | 1 | 90.1111222 | Крышка корпуса(Алюминиевый сплав) |
| 6 | 2 | 240-1106285 | Прокладка заглушки и фланца (Паронит) |
| 7 | 1 | 240-1111024 | Фланец слива масла (Цинковый сплав) |
| 8 | 12 | 252134-П29 | Шайба пружинная(сталь) |
| 9 | 6 | 201418-П29 | Болт крепления фланца и заглушки(Сталь) |
| 10 | 9 | 222529-П29 | Винт крепления крышки (сталь) |
| 11 | 12 | 236-1111122 | Винт установочный втулки плунжера (Сталь) |
| 12 | 2 | 310600-П29 | Винт(Сталь) |
| 13 | 6 | 201426-П29 | Болт стяжной сухаря(Сталь) |
| 14 | 12 | 60.1111120 | Сухарь штуцера(Сталь) |
| 15 | 12 | 60.1111118-20 | Штуцер топливного насоса(Сталь) |
| 16 | 12 | 60.1111113-10 | Упор клапана(Сталь) |
| 17 | 11 | 252154-П29 | Шайба пружинная(сталь) |
| 18 | 12 | 33.1111108 | Пружина нагнетательного клапана(Сталь) |
| 19 | 12 | 236-111186 | Прокладка нагнетательного клапана(Текстолит) |
| 20 | 12 | 236М-1111083-А | Кольцо уплотнительное втулки плунжера(Резина) |
| 21 | 6 | 250508-П29 | Гайка болта сухаря(Сталь) |
| 22 | 12 | 60.1111074-30 | Пара плунжерная |
| 23 | 12 | 901.1111102 | Клапан нагнетательный в сб |
| 24 | 2 | 852882-П15 | Пробка выпуска воздуха (Сталь) |
| 25 | 2 | 236-1111036 | Ввертыш(Сталь) |
| 26 | 2 | 312449-П | Шайба(Фибра) |
| 27 | 1 | 240-1111258 | Заглушка(Сталь) |
| 28 | 1 | 901.1111040 | Рейка(Сталь) |
| 29 | 3 | 312630-П | Шайба(Медь) |
| 30 | 2 | 60.1111169-01 | Экран(Сталь) |
| 31 | 3 | 236-1111050 | Пробка корпуса |
| 32 | 1 | 33.1111282 | Клапан перепускнойв сб |
| 33 | 1 | 33.1111285 | Корпус клапана(Сталь) |
| 34 | 1 | 33.1111325 | Шарик Б 6,35мм(Сталь) |
| 35 | 1 | 33.1111290 | Направляющая клапана(Сталь) |
| 36 | 1 | 33.1111289 | Пружина клапана(Сталь) |
| 37 | 3 | 870617-П | Прокладка регулировочная(Сталь) |
| 38 | 1 | 33.1111300 | Пробка клапана |
| 39 | 1 | 240Н-1111134 | Пружина фиксатора (сталь) |
| 40 | 1 | 240Н-1111133 | Фиксатор (сталь) |
| 41 | 1 | 901.1111131 | Упор (сталь) |
| 42 | 1 | 240Н-1111132 | Ось упора (сталь) |
| 46 | 2 | 236-1111042-А | Втулка рейки топливного насоса |
| 47 | 1 | 236-1111186-А3 | Манжета крышки подшипника |
| 48 | 4 | 311200-П29 | Винт крепления крышки |
| 49 | 1 | 60.1111182-10 | Крышка подшипника (алюминиевый сплав) |
| 50 | 3 | 236-1111194 | Прокладка крышки (сталь) |
| 51 | 9 | 236-1111193 | Прокладка крышки (сталь) |
| 52 | 1 | 236-1111196 | Кольцо уплотнительное (резина) |
| 53 | 1 | 7204А | Подшипник роликовый радиально-упорный |
| 54 | 2 | 312439-П15 | Шайба (сталь) |
| 55 | 1 | 90.1111280 | Указатель начала подачи топлива (сталь) |
| 56 | 12 | 310607-П15 | Винт (сталь) |
| 57 | 12 | 236-1111060-Б | Венец зубчатый с втулкой в сб. |
| 12 | 236-1111062 | Венец зубчатый (сталь) |
| 12 | 236-1111064-Б | Втулка зубчатого венца (сталь) |
| 58 | 12 | 236-1111150-Б | Тарелка пружины толкателя верхняя (сталь) |
| 59 | 1 | 852800-П | Шпонка (сталь) |
| 60 | 1 | 240Н-1111430 | Трубка корректора |
| 61 | 1 | 901.1110860 | Корректор подачи топлива по наддуву в сб. |
| 62 | 1 | 901.1110869 | Прокладка (паронит) |
| 63 | 1 | 240Н-1110878 | Диафрагма корректора (резина) |
| 64 | 2 | 216257-П29 | Шпилька (сталь) |
| 65 | 2 | 252155-П2 | Шайба (сталь) |
| 66 | 2 | 311433-П29 | Гайка (сталь) |
| 67 | 12 | 236-1111148-Б | Пружина толкателя (сталь) |
| 68 | 12 | 236-1111151-Б | Тарелка пружины толкателя нижняя (сталь) |
| 69 | 12 | 60.1111136-02 | Толкатель плунжера |
| 70 | 5 | 236-1111177-Б3 | Опора кулачкового вала (алюминиевый сплав) |
| 71 | 10 | - | Кольцо 005-008-19-2-2 (резина) |
| 72 | 10 | 852011-П29 | Болт (сталь) |
| 73 | 5 | 60.1111163 | Кольцо пружинное (Сталь) |
| 1 | 90.1111170-10 | Вал кулачковый в сб. |
| 74 | 1 | 90.1111173-30 | Вал кулачковый (сталь) |
| 75 | 1 | 236-1111032 | Ввертыш корпуса (сталь) |
| 76 | 2 | 312445-П | Шайба (фибра) |
| 77 | 2 | 236М-1111034-А | Ввертыш корпуса (сталь) |
| 78 | 1 | 314019-П | Шпонка (сталь) |
| 79 | 12 | 236-1111027 | Заглушка (сталь) |
| 80 | 1 | 7205А | Подшипник роликовый радиально-упорный |
| № | Количество | Номер по каталогу | Наименование |
|---|
| 1 | 1 | 240-1115020-Б | Коллектор впускной передний правый (алюминиевый сплав) |
| 1 | 240-1115021-Б | Коллектор впускной передний левый (алюминиевый сплав) |
| 2 | 8 | 240Н-1115146 | Колпачок (сталь) |
| 3 | 8 | 250464-П29 | Гайка (сталь) |
| 4 | 8 | 240Н-1115138 | Хомутик |
| 5 | 2 | 240Н-1115048 | Рукав (резина) |
| 5 | 2 | 240-1115048 | Рукав (резина) |
| 6 | 8 | 252006-П29 | Шайба (сталь) |
| 7 | 8 | 200333-П29 | Болт М10*120 (сталь) |
| 8 | 1 | 240Н-1115024-В | Коллектор впускной задний правый (алюминиевый сплав) |
| 1 | 240Н-1115025-В | Коллектор впускной задний левый (алюминиевый сплав) |
| 9 | 12 | 240-1115026-Б | Прокладка коллектора (паронит) |
| 10 | 16 | 252136-П2 | Шайба пружинная (сталь) |
| 11 | 16 | 201499-П29 | Болт М10*30 (сталь) |
| 12 | 3 | 314656-П29 | Ниппель (сталь) |
| 13 | 2 | 316105-П29 | Пробка (сталь) |
| 14 | 1 | 240Н-1115214 | Трубка уравнителя давления правая в сб. |
| 15 | 1 | 240Н-1115202 | Корпус уравнителя давления (алюминевый сплав) |
| 16 | 1 | 240Н-115218 | Трубка уравнителя давления левая в сб |
| 17 | 2 | 310122-П2 | Болт специальный М10*1*22 (сталь) |
| 18 | 4 | 312482-П34 | Шайба (медь) |
| 19 | 1 | 240Н-1115210 | Прокладка крышки уравнителя давления (паронит) |
| 20 | 1 | 240Н-1115206 | Крышка корпуса уравнителя давления (алюминиевый сплав) |
| 21 | 2 | 206464-П29 | Болт М6*20 (сталь) |
| 22 | 2 | 252154-П2 | Шайба (сталь) |

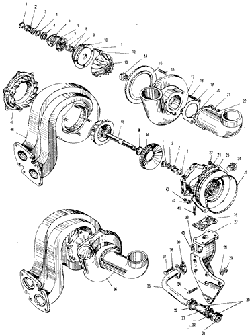

| № | Количество | Номер по каталогу | Наименование |
|---|
| 1 | 8 | 240Н-1118034 | Кольцо уплотнительное ротора (сталь) |
| 2 | 4 | 240Н-1118030 | Втулка ротора (бронза) |
| 3 | 4 | 240Н-1180040 | Шайба упорная (сталь) |
| 4 | 2 | 240Н-1118270 | Втулка упорная ротора (сталь) |
| 5 | 2 | 240Н-1118272 | Фланец упорный (бронза) |
| 6 | 6 | 221577-П29 | Винт (сталь) |
| 7 | 2 | 240Н-1118284 | Маслоотражатель(сталь) |
| 8 | 8 | 240Н-1118106 | Кольцо уплотнительное ротора (чугун) |
| 9 | 2 | 240Н-1118282 | Кольцо уплотнительное (резина) |
| 10 | 2 | 240Н-1118280-Б | Крышка корпуса подшипника (чугун) |
| 11 | 4 | 252154-П2 | Шайба (сталь) |
| 12 | 4 | 201418-П29 | Болт М6*16 (сталь) |
| 13 | 2 | 240Н-1118110-Б | Колесо компрессора (алюминиевый сплав) |
| 14 | 2 | 240Н-1118120 | Гайка крепления колеса компрессора (сталь) |
| 15 | 2 | 240Н-1118054-В | Диффузор (алюминиевый сплав) |
| 16 | 12 | 216233-П29 | Шпилька (сталь) |
| 17 | 1 | 240Н-1118232-В | Корпус правого компрессора (алюминиевый сплав) |
| 1 | 240Н-1118233-В | Корпус левого компрессора (алюминиевый сплав) |
| 18 | 6 | 216235-П29 | Шпилька (сталь) |
| 19 | 2 | 240Н-1118364 | Прокладка патрубка (картон) |
| 20 | 1 | 240Н-1118372 | Патрубок впускной правый (алюминиевый сплав) |
| 1 | 240Н-1118373 | Патрубок впускной левый (алюминиевый сплав) |
| 21 | 22 | 252135-П2 | Шайба (сталь) |
| 22 | 18 | 250511-П29 | Гайка (сталь) |
| 23 | 2 | 240Н-1118024-Б | Корпус подшипников (чугун) |
| 24 | 2 | 316121-П29 | Пробка К 1/4 (сталь0 |
| 25 | 2 | 240Н-1118240 | Кольцо уплотнительное (резина) |
| 26 | 2 | 240Н-1118322-А | Прокладка кронштейна (паронит) |
| 27 | 1 | 240Н-1118314 | Кронштейн правого турбокомпрессора |
| 1 | 240Н-1118315 | Кронштейн левого турбокомпрессора |
| 28 | 6 | 152137-П2 | Шайба (сталь) |
| 29 | 6 | 250515-П29 | Гайка (сталь) |
| 30 | 4 | 297575-П29 | Шплинт (сталь) |
| 31 | 2 | 236-1306082 | Штуцер (сталь) |
| 32 | 4 | 316215-П | Хомутик (сталь) |
| 33 | 2 | 236-1306084 | Рукав (резина) |
| 34 | 6 | 216281-П29 | Шпилька (сталь) |
| 35 | 1 | 240Н-1118340-Б | Трубка слива масла правого турбокомпрессора |
| 1 | 240Н-1118341-Б | Трубка слива масла левого турбокомпрессора |
| 36 | 1 | 240Н-1118010-Б | Турбокомпрессор правый в сб. |
| 1 | 240Н-1118011-Б | Турбокомпрессор левый в сб. |
| 37 | 4 | 201457-П29 | Болт (сталь) |
| 38 | 8 | 252136-П2 | Шайба (сталь) |
| 39 | 2 | 236-1011358-А | Прокладка фланца (паронит) |
| 40 | 8 | 250513-П29 | Гайка (сталь) |
| 41 | 8 | 216258-П29 | Шпилька (сталь) |
| 42 | 12 | 250512-П5 | Гайка (сталь) |
| 43 | 12 | 252156-П2 | Шайба (сталь) |
| 44 | 2 | 240Н-1118294-Б2 | Проставка корпуса турбины (чугун) |
| 2 | 240Н-1118080-Б3 | Ротор в сб. |
| 45 | 2 | 240Н-1118086-Б3 | Колесо турбины с валом в сб. |
| 46 | 1 | 240Н-1118254-А | Корпус турбины правого турбокомпрессора (чугун) |
| 1 | 240Н-1118255-А | Корпус турбины левого турбокомпрессора |
| 47 | 2 | 240Н-1118262 | Венец сопловый (сталь) |
| 2 | К36-3566/32.21 | Турбокомпрессор в сб. |
| № | Количество | Номер по каталогу | Наименование |
|---|
| 1 | 8 | 200315-П29 | БолттМ10*40 (сталь) |
| 2 | 8 | 252136-П2 | Шайба пружинная (сталь) |
| 3 | 2 | 240-1303130-В | Патрубок водяной коробки (алюминиевый сплав) |
| 4 | 2 | 240-1306054 | Прокладка (картон) |
| 5 | 4 | ТС107-1306100-06 | Термостат |
| 6 | 2 | 240-1303178-В | Коробка водяная (алюминиевый сплав) |
| 7 | 2 | 236-1306054-А | Прокладка (паронит) |
| 8 | 42 | 252135-П2 | Шайба пружинная (сталь) |
| 9 | 8 | 250511-П29 | Гайка (сталь) |
| 10 | 8 | 216235-П29 | Шпилька (сталь) |
| 1 | 240-1303100-В2 | Труба водяная передняя правая в сб. |
| 1 | 240-1303101-В2 | Труба водяная передняя левая в сб. |
| 11 | 1 | 240-1303104-Б | Труба водяная передняя правая (алюминиевый сплав) |
| 1 | 240-1303105-Б | Труба водяная передняя левая (алюминиевый сплав) |
| 12 | 12 | 236-1303268 | Прокладка (паронит) |
| 13 | 3 | 262507-П2 | Пробка К3/8 (чугун) |
| 14 | 4 | - | Кольцо 046-052-36-2-1 (резина) |
| 15 | 2 | 201-1006045 | Кольцо запорное |
| 16 | 2 | 240-1303118-Б | Патрубок соединительный (алюминиевый сплав) |
| 17 | 1 | 240-1303108-Б | Труба водяная задняя правая |
| 1 | 240-1303110-Б | Труба водяная задняя левая |
| 18 | 24 | 201466-П29 | Болт М8*45 (сталь) |
| 19 | 1 | 240-1303152-Б | Труба подводящая (сталь) |
| 20 | 4 | 240-1303016 | Фланец соединительной муфты (сталь) |
| 21 | 4 | 240-1303018 | Кольцо уплотнительное (резина) |
| 22 | 2 | 240-1303012 | Муфта соединительная (алюминиевый сплав) |
| 23 | 4 | 250510-П29 | Гайка (сталь) |
| 24 | 4 | 200274-П29 | Болт М8*75 (сталь) |
| 25 | 1 | 240-1303166-Б | Патрубок (чугун) |
| 26 | 2 | 201458-П29 | Болт М8*25 (сталь) |
| 27 | 4 | 216502-П2 | Шпилька (сталь) |
| 28 | 2 | 240-1303242-Б | Патрубок (алюминиевый сплав) |
| 29 | 2 | 236-1003114-В | Кольцо уплотнительное (резина) |
| 30 | 2 | 240-1303246 | Фланец (сталь) |
| 31 | 4 | 250508-П29 | Гайка (сталь) |
| 32 | 4 | 252134-П2 | Шайба пружинная (сталь) |
| 33 | 1 | 240-1002504-Б | Прокладка (паронит) |
| 34 | 1 | 240-1303226 | Трубка соединительная |
| 35 | 1 | 201-1307061 | Кольцо уплотнительное (резина) |
| 36 | 1 | 240-1303098 | Фланец (сталь) |
| 37 | 1 | 201456-П29 | Болт М8*20 (сталь) |
| 38 | 1 | 315442-П29 | Кляммер (сталь) |
| 39 | 1 | 240-1303090-Б | Труба перепускная (сталь) |
| 40 | 4 | 201470-П29 | Болт М8*60 (сталь) |
| 41 | 4 | 252155-П2 | Шайба пружинная (сталь) |
| 42 | 2 | 236-1002404 | Крышка патрубка (сталь) |
| 43 | 4 | 201-1306075-А | Прокладка (паронит) |
| № | Количество | Номер по каталогу | Наименование |
|---|
| 1 | 1 | 240-1307010-А | Насос водяной в сб. |
| 1 | 240-1307012 | Корпус водяного насоса с кольцом |
| 2 | 1 | 201497-П2 | Болт М10*25 (сталь) |
| 3 | 7 | 252136-П2 | Шайба пружинная (сталь) |
| 4 | 1 | 240-1029178 | Прокладка (паронит) |
| 5 | 2 | 200326-П29 | Болт М10*85 (сталь) |
| 6 | 2 | 250512-П29 | Гайка (сталь) |
| 7 | 1 | 240-1307029 | Комплект деталей для ремонта водяного насоса |
| 8 | 1 | 201-1307034-А | Пружина тоцового уплотнения (бронза) |
| 9 | 1 | 201-1307037 | Обойма манжеты торцового уплотнения малая (латунь) |
| 10 | 1 | 240-1307036 | Обойма манжеты торцового уплотнения большая (латунь) |
| 11 | 1 | 240-1307038 | Манжета торцового уплотнения водяного насоса (резина) |
| 12 | 1 | 240-1307035 | Кольцо упорное торцового уплотнения (сталь) |
| 13 | 1 | 240-1307017-В2 | Кольцо корпуса водяного насоса (графито-свинцовистая композиция) |
| 14 | 1 | 240-1307014-Б | Корпус водяного насоса в сб. |
| 15 | 6 | 216231-П29 | Шпилька крепления крышки корпуса (сталь) |
| 16 | 1 | 240-1307015-Б | Корпус водяного насоса (чугун) |
| 17 | 1 | 240-1307090 | Манжета |
| 18 | 1 | 240-1307108 | Втулка манжета водяного насоса (сталь) |
| 19 | 1 | 6-205К | Шарикоподшипник |
| 20 | 1 | 240-1307023-Г | Валик (сталь) |
| 21 | 1 | 314042-П2 | Шпонка (сталь) |
| 22 | 6 | 250511-П29 | Гайка (сталь) |
| 23 | 6 | 252135-П2 | Шайба пружинная (сталь) |
| 24 | 1 | 240-1307045 | Крышка корпуса (сталь) |
| 25 | 1 | 240-1307046 | Прокладка (паронит) |
| 26 | 1 | 312115-П | Гайка копачковая (латунь) |
| 27 | 1 | 312484-П | Шайба стопорная (латунь) |
| 28 | 1 | 240-1307032-В | Крыльчатка (бронза) |
| 29 | 1 | 240-1307086 | Прокладка (паронит) |
| 30 | 1 | 240-1307085-А | Патрубок (алюминиевый сплав) |
| 31 | 1 | 305 | Шарикоподшипник |
| 32 | 1 | 236-1308107 | Фланец упорный (сталь) |
| 33 | 3 | 312532-П15 | Шайба стопорная (сталь) |
| 34 | 3 | 201454-П29 | Болт (сталь) |
| 35 | 1 | 240-1029230 | Шестерня привода водяного насоса (сталь) |
| 36 | 1 | 312562-П2 | Шайба стопорная (сталь) |
| 37 | 1 | 250659-П29 | Гайка (сталь) |
ямз 240 топливный насос высокого давления регулировка клапанов двигателя ямз 240 ЯМЗ-240. объем системы смазки двигателя ЯМЗ 240 запчасти ямз 240 сплав для изготовления крепления маховика автомобильного двигателя какое давление должны выдавать форсунки насосом высокого давления евро-3 ЯМЗ. фото головки блока двигателя ямз-240 система смазки двигателя ямз 240 регулировка клапанов на ямз 240 регулировка системы впрыска двигателя ямз-240. регулировка момента впрыска двигателя ямз-240 показать двигатель са 240 насос двигателя маслянный регулировка клапанов ямз 238. блок двигателя ямз- 240 б\у воронежская.область система смазки двигателя ямз 240 г сапун ямз . система смазки фильтры тонкой и грубой очистки двигателя ямз 240 регулировка момента впрыска ямз-240 фото в разрезе маховик ямз-240 вентиляция картера двигателя ЯМЗ-240ПМ2. Vf[jdbr ldbufntkz zvp-240 комплект регулировочных шайб форсунки ЯМЗ двигатель ямз 240 неисправности не развивает обороты дымит дым черный тнвд соленоид тнвд ммз 240 устройство. насос предварительной подкачки масла ЯМЗ-240 система смазки двигателя ямз240 плакат 240-1003029-Б медь фильтра ямз 240 пм2. устройство двигателя ямз 240 регулятор давления kat11 устройство двигателя ямз-240 болт штуцер М14 310096. 240-1029225 топливные трубки форсунок двигателя ЯМЗ-240 сапун двигателя 2,1 привод топливного насоса двигателя ямз-240. головка масляного фильтра 88мм 15 граней запчасти ямз240 двигатель ямз 240 устройство двигателя тнвд ямз 240 устройство. двигатель ямз 240 устройство клапан сапуна якоряь стартера 63.3701 устройство топливной насос высокого давления ямз 236. регулировка клапанов двигателя ямз-240 технические характеристики трубки 240-1104376
