Блок цилиндров двигателя ЯМЗ 238БЕ2
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 238Б-1002261-Б2 | Крышка шестерен распределения в сб |
| 2 | 1 | 236-1002272 | Маслоотражатель |
| - | 1 | 316169-П2 | Пробка |
| - | 6 | 316608-П29 | Ввертыш |
| 3 | 1 | 201-1005034-Б | Манжета в сборе |
| 4 | 1 | 238Б-1002264-Б2 | Крышка шестерен распределения |
| 5 | 2 | 252016-П29 | Шайба |
| 6 | 4 | 200827-П29 | Болт |
| 7 | 2 | 200328-П29 | Болт |
| 8 | 14 | 252136-П2 | Шайба |
| 9 | 1 | 7511.1001020-20 | Кронштейн передней опоры |
| 10 | 8 | 200325-П29 | Болт |
| 11 | 2 | 216344-П29 | Шпилька |
| 12 | 1 | 216262-П29 | Шпилька |
| 13 | 1 | 238АК-1002266 | Прокладка правая |
| 14 | 1 | 236-1002258-А3 | Прокладка |
| 15 | 1 | 236-1002255-В4 | Крышка верхняя в сб |
| 16 | 1 | 312534-П2 | Шайба |
| 17 | 3 | 250513-П29 | Гайка |
| 18 | 1 | 236-1002283-А | Прокладка с сеткой в сб |
| 19 | 1 | 236-1002282-Б | Заглушка |
| 20 | 4 | 201499-П29 | Болт |
| 21 | 1 | 7511.1002012-10 | Блок цилиндров в сб |
| 23 | 42 | 7511.1003016-10 | Шпилька крепления головки цилиндров |
| 24 | 1 | 238Н-1002011-Д | Блок цилиндров в сб |
| 25 | 5 | 236-1005180-А | Болт стяжной короткий |
| 26 | 10 | 236-1005181 | Шайба |
| 27 | 1 | 238БМ-1111620 | Трубка отвода масла от ТНВД |
| 28 | 2 | 310096-П2 | Болт |
| 29 | 4 | 312326-П34 | Шайба |
| 30 | 4 | 200461-П29 | Болт |
| 31 | 4 | 312515-П29 | Шайба |
| 32 | 1 | 310219-П29 | Болт-пробка |
| 33 | 1 | 312482-П34 | Шайба |
| 34 | 1 | 236НМ-1014272 | Прокладка |
| 35 | 1 | 238Н-1002402-Б | Заглушка |
| 36 | 14 | 252135-П2 | Шайба |
| 37 | 2 | 201497-П29 | Болт |
| 38 | 1 | 236-1002314-Б | Прокладка |
| 39 | 10 | 252137-П2 | Шайба |
| 40 | 10 | 310044-П29 | Болт |
| 41 | 1 | 7511.1002310-01 | Картер маховика в сб |
| 41 | 1 | 7511.1002311-01 | Картер маховика в сб |
| 42 | 1 | 316162-П2 | Пробка |
| 43 | 1 | 240-1002333 | Указатель установки угла опережения вспрыска топлива |
| 44 | 1 | 7511.1002312-01 | Картер маховика |
| 45 | 1 | 236-1002333 | Указатель верхней мертвой точки поршня |
| 46 | 1 | 236-1002318 | Крышка люка картера |
| 47 | 4 | 201454-П29 | Болт |
| 48 | 1 | 236-1005160-А4 | Манжета в сборе |
| 49 | 1 | 236-1002315 | Маслоотражатель |
| 50 | 5 | 201-1306075-А | Прокладка |
| 51 | 5 | 236-1002404 | Заглушка |
| 52 | 1 | 238Н-1002015-Д | Блок цилиндров |
| 53 | 5 | 236-1005178-А | Болт стяжной длинный |
| 54 | 1 | 236-1005152-Г | Крышка заднего подшипника коленчатого вала |
| 55 | 3 | 238-1005156 | Крышка промежуточного подшипника коленчатого вала |
| 56 | 10 | 312304-П | Шайба |
| 57 | 10 | 236-1005159 | Болт |
| 58 | 1 | 236-1005140-В | Крышка переднего подшипника коленчатого вала |
| 59 | 1 | 238АК-1002265 | Прокладка левая |
| 60 | 1 | 45 9827 0016 | Заглушка 38 |
| 61 | 2 | 252138-П2 | Шайба |
| 62 | 2 | 200822-П29 | Болт |
Головка цилиндров двигателя ЯМЗ 238БЕ2
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 2 | 238Д-1003013 | Головка цилиндров в сб |
| - | 8 | 316198-П29 | Пробка |
| 2 | 8 | 312472-П34 | Шайба |
| 3 | 8 | 236-1003114-В2 | Кольцо уплотнительное |
| 4 | 8 | 236-1003112-В | Стакан форсунки |
| 5 | 8 | 236-1003113 | Гайка крепления стакана |
| 6 | 2 | 238-1003270 | Прокладка крышки |
| 7 | 1 | 238-1003244-А | Крышка головки цилиндров с болтами в сб |
| 8 | 1 | 238-1003260-Б | Крышка головки цилиндров |
| 9 | 8 | 204А-1003278 | Прокладка |
| 10 | 8 | 236-1003272 | Болт крепления крышки |
| 11 | 8 | 258039-П29 | Шплинт |
| 12 | 8 | 236-1007262 | Манжета впускного клапана в сб |
| 13 | 16 | 236-1007032-БР | Втулка клапана направляющая |
| 14 | 8 | 313992-П | Заглушка |
| 15 | 42 | 311423-П5 | Гайка |
| 16 | 42 | 312399-П2 | Шайба |
| 17 | 1 | 238-1003257 | Крышка головки цилиндров с сапуном в сб |
| 18 | 1 | 201-1114064-А | Цепочка |
| 19 | 1 | 201-1114060-А | Крышка маслоналивного патрубка в сборе |
| 20 | 1 | 201-1114061-А | Крышка маслоналивного патрубка |
| 21 | 1 | 201-1114065-А2 | Прокладка крышки маслоналивного патрубка |
| 22 | 1 | 238-1003262 | Крышка головки цилиндров с ребрами и патрубком в сб |
| 23 | 8 | 7511.1003110 | Седло выпускного клапана |
| 24 | 8 | 236-1003108-Б | Седло впускного клапана |
| 25 | 2 | 238Д-1003210 | Прокладка головки цилиндров в сб |
| 26 | 6 | 238Д-1003215-Б | Уплотнитель слива масла |
| 27 | 6 | 238Д-1003524 | Уплотнитель |
| 28 | 8 | 238Д-1003214-Б | Уплотнитель штанговой полости |
| 29 | 2 | 238Д-1003212 | Прокладка головки цилиндров |
| 30 | 10 | 238Д-1003523-Б | Уплотнитель шпильки |
| 31 | 8 | 238Д-1003500 | Уплотнитель подвода воды |
| 32 | 14 | 313934-П | Заглушка |
| 33 | 4 | 236-1003330 | Рым-болт |
Поршень и шатун двигателя ЯМЗ 238БЕ2
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 8 | 7511.1004005-10 | Комплект гильзы, поршня и уплотнительных колец |
| 2 | 8 | 7511.1002021-01 | Гильза цилиндра |
| 3 | 8 | 2 531 116 594 | Кольцо 150-155-25-2-5 |
| 4 | 8 | 236-1002040 | Кольцо антикавитационное |
| 5 | 8 | 236-1002024-А | Кольцо уплотнительное верхнее |
| 6 | 8 | 236-1002023 | Кольцо уплотнительное нижнее |
| 7 | 8 | 7511.1004015-10 | Поршень в сб. |
| 8 | 8 | 7511.1004002 | Комплект поршневых колец на один поршень |
| 9 | 8 | 7511.1004034 | Кольцо поршневое маслосъемное в сб. |
| 10 | 8 | 7511.1004038 | Расширитель маслосъемного кольца |
| 11 | 8 | 7511.1004035 | Кольцо поршневое маслосъемное |
| 12 | 8 | 7511.1004032 | Кольцо поршневое компрессинное |
| 13 | 8 | 7511.1004030 | Кольцо поршневое компрессинонное верхнее |
| 14 | 16 | 7511.1004022-01 | Кольцо пружинное упорное |
| 15 | 8 | 7511.1004045-01 | Шатун в сб. |
| 16 | 8 | 7511.1004052-11 | Втулка шатуна |
| 17 | 8 | 7511.1004050-01 | Шатун |
| 18 | 8 | 236-1004055-Г2 | Крышка шатуна |
| 19 | 8 | 236-1004062-Б2 | Болт крепления шатуна короткий |
| 20 | 8 | 236-1004063-Б2 | Болт крепления шатуна длинный |
| 22 | 8 | 7511.1004020 | Палец поршневой |
Вал коленчатый и маховик двигателя ЯМЗ 238БЕ2
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 238ДК-1000107-30 | Вал коленчатый с вкладышами подшипников, комплект |
| 2 | 1 | 238-1000104-В2 | Вкладыши шатунных подшипников 88 мм., комплект |
| 3 | 1 | 238-1000104-В2-Р1 | Вкладыши шатунных подшипников 87,75 мм., комплект |
| 3 | 1 | 238-1000104-В2-Р2 | Вкладыши шатунных подшипников 87,50 мм., комплект |
| 3 | 1 | 238-1000104-В2-Р3 | Вкладыши шатунных подшипников 87,25 мм., комплект |
| 3 | 1 | 238-1000104-В2-Р4 | Вкладыши шатунных подшипников 87 мм., комплект |
| 3 | 1 | 238-1000104-В2-Р5 | Вкладыши шатунных подшипников 86,75 мм., комплект |
| 3 | 1 | 238-1000104-В2-Р6 | Вкладыши шатунных подшипников 86,50 мм., комплект |
| 4 | 8 | 313933-П | Заглушка |
| 5 | 1 | 313853-П | Заглушка |
| 6 | 1 | 238ДК-1005009-30 | Вал коленчатый в сб. |
| 7 | 1 | 238-1000102-Б2 | Вкладыши коренных подшипников 110 мм., комплект |
| 7 | 1 | 238-1000102-Б2-Р1 | Вкладыши коренных подшипников 109,75 мм., комплект |
| 7 | 1 | 238-1000102-Б2-Р2 | Вкладыши коренных подшипников 109,50 мм., комплект |
| 7 | 1 | 238-1000102-Б2-Р3 | Вкладыши коренных подшипников 109,25 мм., комплект |
| 7 | 1 | 238-1000102-Б2-Р4 | Вкладыши коренных подшипников 109 мм., комплект |
| 7 | 1 | 238-1000102-Б2-Р5 | Вкладыши коренных подшипников 108,75 мм., комплект |
| 7 | 1 | 238-1000102-Б2-Р6 | Вкладыши коренных подшипников 108,50 мм., комплект |
| 8 | 5 | 236-1005170-В | Вкладыш подшипника верхний |
| 9 | 16 | 236-10040058-В | Вкладыш нижней головки шатцна |
| 10 | 4 | 7511-1005183 | Полукольцо упорного подшипника |
| 11 | 2 | 7511.1005132 | Штифт установочный маховика |
| 12 | 1 | 236-1005042 | Маслоотражатель задний |
| 13 | 1 | 238ДК-1005015-30 | Вал коленчатый с противовесами в сб. |
| 14 | 2 | 236-1005169 | Штифт установочный полукольца |
| 15 | 2 | 201-1005169 | Штифт |
| 16 | 8 | 7511.1005127 | Болт крепления маховика |
| 17 | 1 | 7511.1005137 | Пластина |
| 18 | 1 | 239-1701478 | Корпус манжеты |
| 19 | 1 | 240-1307090 | Манжета в сб. |
| 20 | 1 | 46.1213.3873 | Подшипник 305К |
| 21 | 1 | 238-1005115-Н | Маховик в сб. |
| 22 | 1 | 236-1005125-В | Обод зубчатый маховика |
| 23 | 12 | 312579-П29 | Шайба |
| 24 | 12 | 201501-П29 | Болт |
| 25 | 5 | 236-1005171-В | Вкладыш подшипника нижний |
| 26 | 2 | 314006-П | Шпонка |
| 27 | 1 | 238Б-1005030 | Шестерня коленчатого вала |
| 28 | 1 | 238-1005026-Б | Противовес передний |
| 29 | 1 | 236-1005043 | Маслоотражатель передний |
| 30 | 1 | 236-1005056-А | Шайба замковая |
| 31 | 1 | 236-1005055 | Гайка кольцевая |
| 32 | 1 | 7511.1005070 | Гаситель крутильных колебаний в сб. |
| 33 | 1 | 7511.1005052 | Ступица гасителя |
| 34 | 1 | 7511.1005062 | Болт крепления ступицы |
| 35 | 1 | 7511.1005061 | Шкив коленчатого вала |
| 36 | 14 | 312695-П15 | Шайба |
| 37 | 14 | 240-1029284-В | Болт |
Вал распределительный двигателя ЯМЗ 238БЕ2
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 7511.1006015 | Вал распределительный |
| 2 | 1 | 45 9824 6266 | Шпонка |
| 3 | 1 | 7511.1006200 | Шестерня распределительного вала в сб |
| 4 | 9 | 310110-П2 | Болт |
| 5 | 1 | 7511.1006214 | Шестерня привода распределительного вала |
| 6 | 1 | 7511.1029116 | Шестерня ведущая |
| 7 | 1 | 311412-П2 | Гайка |
| 8 | 1 | 312580-П2 | Шайба |
| 9 | 1 | 236-1006236-Б | Фланец упорный |
| 10 | 1 | 7511.1006026 | Втулка передняя |
| 11 | 4 | 236-1006037-А | Втулка |
| 12 | 2 | 252135-П2 | Шайба |
| 13 | 2 | 310129-П2 | Болт |
Клапаны и толкатели двигателя ЯМЗ 238БЕ2
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 236-1007247-Б | Втулка оси толкателей задняя |
| 2 | 2 | 236-1007236 | Ось толкателей крайняя |
| 3 | 32 | 236-1007186 | Втулка толкателя |
| 4 | 3 | 236-1007246 | Втулка оси толкателей промежуточная |
| 5 | 2 | 236-1007242 | Ось толкателей средняя |
| 6 | 4 | 236-1007248 | Втулка толкателей распорная |
| 7 | 1 | 236-1007244 | Втулка оси толкателей передняя |
| 8 | 16 | 7511.1007180 | Толкатель в сборе |
| 9 | 16 | 236-1007194-А | Ось ролика |
| 10 | 16 | 7511.1007199 | Втулка ролика |
| 11 | 16 | 7511.1007190 | Ролик толкателя |
| 12 | 16 | 236-1007176-А2 | Штанга толкателя |
| 13 | 16 | 236-1007148-Б | Винт регулировочный |
| 14 | 16 | 311516-П2 | Гайка |
| 15 | 16 | 236-1007146-В2 | Коромысло клапана |
| 16 | 16 | 236-1007118-В | Втулка коромысла |
| 17 | 16 | 7511.1007144-В2 | Коромысло клапана с втулкой в сб |
| 18 | 16 | 236-1007103-А | Кольцо пружинное |
| 19 | 16 | 312392-П2 | Шайба |
| 20 | 16 | 236-1007024-В | Тарелка пружинная |
| 21 | 8 | 236-1007015-В4 | Клапан выпускной |
| 22 | 32 | 236-1007028-А | Сухарь |
| 23 | 16 | 236-1007026-Б | Втулка тарелки |
| 24 | 16 | 311408-П2 | Гайка |
| 25 | 16 | 312632-П2 | Шайба |
| 26 | 16 | 236-1007091-Б2 | Ось коромысла в сб |
| 27 | 16 | 310420-П2 | Шпилька |
| 28 | 16 | 7511.1007020 | Пружина наружная |
| 29 | 16 | 236-1007021-А | Пружина внутренняя |
| 30 | 8 | 7511.1007010 | Клапан впускной |
| 31 | 16 | 7511.1007025 | Шайба пружинная |
Коллекторы выпускные двигателя ЯМЗ 238БЕ2
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 7511.1008043 | Труба подводящая правая |
| 2 | 18 | 250512-П5 | Гайка |
| 3 | 16 | 252136-П2 | Шайба |
| 4 | 4 | 200320-П29 | Болт |
| 5 | 4 | 238НБ-1008054 | Прокладка |
| 6 | 1 | 238Ф-1008482 | Патрубок-кронштейн |
| 7 | 2 | 238НБ-1008088-А | Сильфон |
| 8 | 18 | 310228-П | Болт |
| 9 | 1 | 7511.1008042 | Труба подводящая левая |
| 10 | 6 | 312300-П2 | Шайба |
| 11 | 2 | 236БЕ-1008058 | Прокладка |
| 12 | 1 | 7511.1008026 | Коллектор выпускной левый задний |
| 13 | 2 | 238Ф-1008022 | Коллектор выпускной передний |
| 14 | 16 | 240Н-1008504 | Болт |
| 15 | 16 | 240Н-1008510-А | Втулка |
| 16 | 8 | 238Ф-1008027 | Прокладка |
| 17 | 1 | 7511.1008025 | Коллектор выпускной правый задний |
Картер масляный для автомобилей МАЗ двигателя ЯМЗ 238БЕ2
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 238Ф-1009010-Б2 | Картер масляный с заглушкой в сб |
| 2 | 1 | 238Ф-1009012-Б2 | Картер масляный в сб |
| 3 | 2 | 236-1014272 | Прокладка |
| 4 | 1 | 238Н-1002402 | Заглушка |
| 5 | 38 | 252135-П2 | Шайба |
| 6 | 2 | 201454-П29 | Болт |
| 7 | 1 | 238-1009040-А | Прокладка картера |
| 8 | 36 | 201456-П29 | Болт |
| 9 | 1 | 201-1009042-Б | Прокладка пробки |
| 10 | 1 | 316180-П2 | Пробка |
Картер масляный для автомобилей КрАЗ двигателя ЯМЗ 238БЕ2
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 238-1009040-А | Прокладка картера |
| 2 | 1 | 238Н-1009010-А2 | Картер масляный в сб |
| 3 | 36 | 252135-П2 | Шайба |
| 4 | 36 | 201456-П29 | Болт |
| 5 | 1 | 201-1009042 | Прокладка пробки |
| 6 | 1 | 316180-П2 | Пробка |
| 7 | 1 | 312326-П34 | Шайба |
| 8 | 1 | 236-1009059-Г | Трубка указателя |
| 9 | 1 | 236-1009050-Б | Указатель уровня масла |
Насос масляный двигателя ЯМЗ 238БЕ2
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| - | 1 | 238Б-1011014-А | Насос масляный в сб |
| 1 | 2 | 310254-П2 | Болт |
| 2 | 2 | 252136-П2 | Шайба |
| 3 | 1 | 238Б-1011230 | Шестерня ведомая привода |
| 4 | 1 | 236-1011217-В3 | Фланец упорный |
| 5 | 1 | 316156-П | Пробка |
| 6 | 1 | 236-1011202-А | Шестерня промежуточная |
| 7 | 1 | 236-1011208-В | Ось промежуточной шестерни |
| 8 | 1 | 238Б-1011018-Б | Корпус насоса со втулками в сб |
| - | 1 | 238Б-1011015-Б | Корпус насоса в сб |
| - | 4 | 238Б-1011034 | Втулка |
| 9 | 2 | 236-1011380 | Прокладка регулировочная |
| 10 | 14 | 252135-П2 | Шайба |
| 11 | 2 | 201458-П29 | Болт |
| 12 | 3 | 236-1011296 | Прокладка |
| - | 1 | 238Ф-1011398-А2 | Труба всасывающая с заборником в сб |
| - | 1 | 238В-1011398-Б3 | Труба всасывающая с заборником в сб, для а/м КрАЗ |
| 13 | 1 | 238Ф-1011400-В | Труба всасывающая с фланцами в сб |
| - | 1 | 238В-1011400-Г | Труба всасывающая с фланцами в сб, для а/м КрАЗ |
| 14 | 1 | 238Ф-1011300-А | Чашка заборника в сб |
| 15 | 1 | 204А-1011310-В | Сетка |
| 16 | 2 | 252005-П2 | Шайба |
| 17 | 2 | 206513-П2 | Болт |
| 18 | 1 | 204А-1011318-Б | Крючок |
| 19 | 1 | 258252-П | Шплинт |
| 20 | 2 | 201466-П2 | Болт |
| 21 | 4 | 201464-П2 | Болт |
| 22 | 1 | 238Б-1011019-Б | Крышка масляного насоса со втулками в сб |
| 23 | 1 | 238Б-1011030 | Шестерни подачи масла ведомая |
| 24 | 1 | 238Б-1011040 | Шестерни подачи масла ведущая |
| 25 | 1 | 45 9824 6257 | Шпонка |
| 26 | 2 | 310156-П2 | Болт |
| 27 | 2 | 252137-П2 | Шайба |
| 28 | 2 | 236-1012067 | Пробка |
| 29 | 3 | 312347-П29 | Шайба |
| 30 | 1 | 238Б-1011058 | Пружина |
| 31 | 1 | 238Б-1011054 | Клапан |
| 32 | 1 | 238Б-1011050 | Корпус клапана |
| 33 | 2 | 206Д-1011066 | Прокладка |
| 34 | 1 | 238Б-1011048 | Клапан редукционный в сб |
| 35 | 2 | 200274-П29 | Болт |
| 36 | 1 | 238Б-1011350-Б | Труба отводящая насоса в сб |
| 37 | 3 | 236-1011358-А | Прокладка |
| 38 | 1 | 258071-П29 | Шплинт |
| 39 | 1 | 236-1011073 | Колпачок |
| 40 | 1 | 240-1011055 | Клапан |
| 41 | 4 | 312668-П | Шайба |
| 42 | 1 | 240-1011057 | Пружина |
| 43 | 1 | 238Б-1011060 | Корпус клапана |
| 44 | 2 | 240-1005586 | Кольцо уплотнительное |
| 45 | 2 | 314681-П29 | Штуцер |
| 46 | 1 | 238Б-1011056 | Клапан дифференциальный в сб |
| 47 | 1 | 238Б-1011065 | Труба отводящая насоса в сб |
| 48 | 1 | 238Б-1011069 | Фланец |
| 49 | 4 | 200270-П2 | Болт |
| 50 | 4 | 312326-П34 | Шайба |
| 51 | 2 | 310096-П2 | Болт |
| 52 | 1 | 238Б-1011098 | Труба соединительная в сб |
Система охлаждения поршней маслом двигателя ЯМЗ 238БЕ2
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 238Н-1011426-В | Труба правая |
| 2 | 1 | 316135-П2 | Пробка |
| 3 | 2 | 204-1011371 | Прокладка |
| 4 | 2 | 238Н-1011432 | Втулка упорная боковая |
| 5 | 2 | 312482-П34 | Шайба |
| 6 | 2 | 200458-П29 | Болт |
| 7 | 8 | 238Н-1011445-А2 | Форсунка охлаждения поршней в сб |
| 8 | 2 | 314537-П | Угольник |
| 9 | 1 | 238Н-1011520-Б | Труба перепускная |
| 10 | 1 | 238Н-1011428-В | Труба левая |
| 11 | 1 | 238Б-1011440 | Клапан системы охлаждения поршней в сб |
| 12 | 1 | 240-10005586 | Кольцо уплотнительное |
| 13 | 1 | 238Н-1011450 | Плунжер |
| 14 | 1 | 238Н-1011442-Б | Корпус |
| 15 | 3 | 312347-П29 | Шайба |
| 16 | 1 | 238Б-1011456 | Пружина |
| 17 | 1 | 238Н-1011458 | Упор пружины |
| 18 | 1 | 252133-П2 | Шайба |
| 19 | 1 | 220077-П2 | Винт регулировочный |
| 20 | 8 | 201454-П2 | Болт |
| 21 | 8 | 252135-П2 | Шайба |
Фильтр масляный двигателя ЯМЗ 238БЕ2
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 220048-П29 | Винт регулировочный |
| 2 | 1 | 250610-П29 | Гайка |
| 3 | 1 | 252155-П2 | Шайба |
| 4 | 2 | 312359-П29 | Шайба |
| 5 | 2 | 312377-П | Шайба-изолятор |
| 6 | 1 | 240-1017298 | Втулка уплотнительная |
| 7 | 1 | 240-1017067-В | Корпус пробки |
| 8 | 1 | 240-1017294-Б | Контакт сигнализатора |
| - | 1 | 240-107293-Б2 | Пробка перепускного клапана в сборе |
| 9 | 4 | 201505-П29 | Болт |
| 10 | 4 | 252136-П2 | Шайба |
| 11 | 1 | 316139-П2 | Пробка |
| 12 | 1 | 238Б-1012020-В | Корпус фильтра |
| - | 1 | 238Б-1012010-Б | Фильтр маслянный в сб |
| 13 | 2 | 236-1012100 | Прокладка корпуса |
| 14 | 1 | 840.1012127-10 | Штуцер корпуса |
| 15 | 1 | 840.1012051-10 | Крышка замковая |
| - | 1 | 840.1012038-12 | Элемент фильтрующий в упаковке |
| - | 1 | 840.1012039-14 | Элемент фильтрующий в упаковке |
| 16 | 1 | 840.1012040-12 | Элемент фильтрующий |
| 1 | 840.1012040-14 | Элемент фильтрующий | |
| 18 | 1 | 840.1012083-10 | Кольцо 125*4,5*4,5-2б |
| 19 | 1 | 206Д-1011066 | Прокладка |
| 20 | 1 | 236-1012058 | Пружина |
| 21 | 3 | 312347-П29 | Шайба |
| 22 | 1 | 240-1017286 | Корпус сигнализатора |
| 23 | 1 | 240-1017292 | Шток сигнализатора |
| 24 | 1 | 240-1017291 | Пружина сигнализатора |
| 25 | 1 | 206Д-1011055-А | Плунжер клапана |
| 17 | 1 | 238Б-1012077-Б2 | Колпак с пружиной в сб. |
Теплообменник жидкостно-масляный двигателя ЯМЗ 238БЕ2
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| - | 1 | 238Б-1013600-А | Теплообменник жидкостно-масляный в сб |
| 1 | 1 | 238Б-1013622-А | Корпус жидкостно-масляного теплообменника |
| 2 | 2 | 238Б-1013630 | Втулка |
| 3 | 2 | 25 3111 6144 | Кольцо 025-031-36-2-5 |
| 4 | 3 | 250513-П29 | Гайка |
| 5 | 8 | 252136-П2 | Шайба |
| 6 | 8 | 252006-П29 | Шайба |
| 7 | 1 | 238Б-1013724 | Патрубок подводящий |
| 8 | 3 | 310423-П29 | Шпилька |
| 9 | 4 | 850.1303188 | Прокладка |
| 10 | 4 | - | Хомут червячный АВА 58-75-С7/9-W1 |
| - | 4 | - | Хомут червячный TORRO S50-70/9C7-W1 |
| - | 4 | 316205-П | Хомут в сб |
| 11 | 2 | 238Б-1013740 | Рукав соединительный |
| 12 | 5 | 201499-П29 | Болт |
| 13 | 1 | 238Б-1013726 | Патрубок подводящий |
| 14 | 4 | 252137-П2 | Шайба |
| 15 | 2 | 201565-П29 | Болт |
| 16 | 2 | 201-1306075-А | Прокладка |
| 17 | 4 | 252135-П2 | Шайба |
| 18 | 2 | 201454-П29 | Болт |
| 19 | 1 | 236-1002404 | Заглушка |
| 20 | 1 | 238Б-1013732 | Патрубок отводящий |
| 21 | 1 | 238Б-1013728 | Патрубок отводящий переходной |
| 22 | 2 | 238Б-1013720 | Муфта соединительная |
| 23 | 4 | 25 3111 2253 | Кольцо 032-040-46-2-1 |
| 24 | 2 | 238Б-1013710 | Крышка теплообменника |
| 25 | 2 | 238Б-1013682 | Прокладка крышки теплообменника |
| 26 | 2 | 238Б-1013650 | Элемент теплопередающий |
| 27 | 2 | 25 3111 6319 | Кольцо 180-190-46-2-5 |
| 28 | 1 | 840.1011364 | Клапан |
| 29 | 1 | 204-1011368 | Пружина |
| 30 | 3 | 252004-П29 | Шайба |
| 31 | 1 | 204-1011371 | Прокладка |
| 32 | 1 | 204Т-1011370-Б | Пробка |
| 33 | 2 | 200399-П29 | Болт |
| 34 | 16 | 252005-П29 | Шайба |
| 35 | 16 | 200279-П29 | Болт |
| 36 | 2 | 201462-П29 | Болт |
| - | 1 | 840.1305008 | Кран сливной в сб с рычагом |
| 37 | 1 | 240-1305013-Б | Корпус крана сливного |
| 38 | 1 | 240-1305032 | Стержень |
| 39 | 1 | 240-1305025 | Клапан |
| 40 | 1 | 258039-П29 | Шплинт |
| 41 | 1 | 240-1305044 | Кольцо запорное |
| 42 | 1 | 240-1305030-В | Пружина |
| 43 | 1 | 240-1305036 | Кольцо уплотнительное |
| 44 | 1 | 240-1305041 | Гайка нажимная |
| 45 | 1 | 842.1305028 | Рычаг |
Вентиляция картера двигателя с индивидуальными головками цилиндров двигателя ЯМЗ 238БЕ2
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 7511.1003265 | Крышка головки цилиндров |
| 2 | 1 | 840.1303024 | Прокладка |
| 3 | 1 | 201-1114060-А | Крышка в сб |
| 4 | 1 | 201-1114061-А | Крышка |
| 5 | 1 | 201-1114065-А2 | Прокладка |
| 6 | 1 | 7511.1014094 | Сапун с патрубком в сб |
| 7 | 1 | 201-1114064-А | Цепочка |
| 8 | 1 | 236-1014104 | Сапун в сб |
| 9 | 1 | 240-1014120 | Кольцо уплотнительное |
| 10 | 1 | 7511.1014146 | Патрубок сапуна |
| 11 | 1 | 7511.1014262 | Экран сапуна |
| 12 | 2 | 201499-П29 | Болт |
Электрофакельное устройство двигателя ЯМЗ 238БЕ2
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 7511.1022826 | Трубка топливная от ТНВД к клапану |
| 2 | 2 | 201452-П29 | Болт |
| 3 | 2 | 252135-П2 | Шайба |
| 4 | 2 | 252134-П2 | Шайба |
| 5 | 2 | 201416-П29 | Болт |
| 6 | 1 | 238-1022840 | Трубка топливная от клапана к свечам |
| 7 | 2 | 45 7375 5041 | Свеча факельная 1112.3740 |
| 8 | 3 | 310122-П29 | Болт |
| 9 | 6 | 312482-П34 | Шайба |
| 10 | 1 | 45 7376 5001 | Клапан электромагнитный 1102.3741 |
| 11 | 1 | 236-1022815 | Кронштейн клапана, на а/м КрАЗ |
| 12 | 1 | 238Ф-1022815 | Кронштейн клапана |
Маслоочиститель центробежный двигателя ЯМЗ 238БЕ2
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 312672-П | Шайба |
| 2 | 1 | 250615-П2 | Гайка |
| 3 | 1 | 236-1028162 | Прокладка |
| 4 | 1 | 236-1028250 | Колпак маслоочистителя |
| 5 | 1 | 312310-П34 | Шайба |
| 6 | 1 | 312103-П29 | Гайка |
| 7 | 1 | 236-1028180 | Ротор в сб |
| 8 | 1 | 311808-П2 | Гайка |
| 9 | 1 | 312497-П2 | Шайба |
| 10 | 1 | 236-1028242 | Колпак ротора |
| 11 | 1 | 236-1028160 | Отражатель |
| 12 | 1 | 236-1028184 | Корпус ротора в сб |
| 13 | 2 | 236-1028238 | Жиклер |
| 14 | 1 | 236-1028246 | Кольцо уплотнительное |
| 15 | 1 | 236-1028031-А2 | Ось маслоочистителя |
| 16 | 1 | 236-1028020-Б | Корпус |
| 17 | 1 | 236-1028010 | Маслоочиститель центробежный |
| 18 | 1 | 236-1028122 | Прокладка |
| 19 | 3 | 252136-П2 | Шайба |
| 20 | 3 | 201499-П29 | Болт |
Привод ТНВД двигателя ЯМЗ 238БЕ2
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 7511.1029122 | Шестерня ведомая |
| 2 | 1 | 7511.1029590 | Кольцо пружинное упорное |
| 3 | 9 | 45 9348 6555 | Болт |
| 4 | 3 | 45 9348 6557 | Болт |
| 5 | 1 | 7511.1029268 | Полумуфта ведущая |
| 6 | 1 | 7511.1029120 | Ось ведомой шестерни с подшипником и манжетой в сб |
| 7 | 1 | 238Б-1029438 | Манжета в сб |
| 8 | 1 | 7511.1029154 | Ось ведомой шестерни |
| 9 | 1 | 7511.1029123 | Фланец упорный |
| 10 | 1 | - | Подшипник 6-2697709 |
| 11 | 1 | 7511.1029139 | Шайба |
| 12 | 1 | 7511.1029135 | Гайка |
| 13 | 1 | 238Б-1029240 | Манжета в сб |
| 14 | 4 | 312502-П29 | Шайба |
| 15 | 4 | 310265-П2 | Болт |
| 16 | 6 | 840.1029274-10 | Пластина |
| 17 | 1 | 310001-П2 | Болт |
| 18 | 1 | 7511.1029264 | Фланец полумуфты |
Трубопроводы топливные двигателя ЯМЗ 238БЕ2
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 8 | 7511.1104308-10 | Трубка высокого давления в сб |
| 2 | 16 | 314721-П29 | Гайка |
| - | 16 | 312670-П29 | Шайба |
| 8 | 1 | 252004-П29 | Шайба |
| 9 | 16 | 310460-П29 | Шпилька |
| 12 | 16 | 252135-П2 | Шайба |
| 14 | 16 | 250511-П29 | Гайка |
| 15 | 20 | 312482-П34 | Шайба |
| 16 | 10 | 310122-П2 | Болт |
| 17 | 1 | 238-1104346-В | Труба отводящая в сборе |
| 18 | 1 | 7511.1104318-10 | Трубка высокого давления 5-й секции |
| 19 | 1 | 7511.1104320-10 | Трубка высокого давления 6-й секции |
| 20 | 1 | 7511.1104322-10 | Трубка высокого давления 7-й секции |
| 21 | 2 | 315484-П29 | Кляммер |
| 22 | 1 | 7511.1104324-10 | Трубка высокого давления 8-й секции |
| 23 | 8 | 7511.1104340-10 | Трубка высокого давления |
| 24 | 8 | 7511.1104359 | Втулка нажимная |
| 25 | 8 | 7511.1104342 | Шайба |
| 26 | 8 | 7511.1104345 | Фланец |
| 27 | 8 | 7511.1104344 | Уплотнитель |
| 28 | 2 | 238-1104370-Б | Трубка дренажная в сб. |
| 29 | 2 | 314650-П29 | Ниппель |
| 33 | 1 | 236-1104430 | Наконечник трубки, для двигателей на а/м МАЗ |
| 35 | 11 | 312326-П34 | Шайба |
| 36 | 4 | 310096-П2 | Болт, для двигателей на а/м МАЗ |
| 38 | 1 | 7511.1104316-10 | Трубка высокого давления 4-й секции |
| 39 | 1 | 7511.1104314-10 | Трубка высокого давления 3-ей секции |
| 40 | 1 | 7511.1104312-10 | Трубка высокого давления 2-й секции |
| 41 | 1 | 238НБ-1017144 | Колодка |
| 42 | 1 | 7511.1104352 | Кронштейн |
| 43 | 4 | 240-1104459 | Скоба |
| 44 | 4 | 240-1104350 | Прокладка |
| 45 | 4 | 240-1104458 | Скоба |
| 46 | 7 | 201422-П29 | Болт |
| 47 | 3 | 252134-П2 | Шайба |
| 48 | 1 | 236-1104440 | Скоба |
| 49 | 1 | 238БМ-1104422 | Трубка отводящая от насоса топливоподкачивающего |
| 50 | 1 | 236-1104441 | Скоба |
| 51 | 1 | 236-1104457-Б | Прокладка |
| 52 | 1 | 238БМ-1104426 | Трубка подводящая в сб. |
| 53 | 1 | 238БМ-1104384 | Трубка отводящая в сб., для двигателей на а/м МАЗ |
| 1 | 238БМ-1104384-10 | Трубка отводящая в сб. | |
| 54 | 1 | 7511.1104310-10 | Трубка высокого давления 1-й секции |
| 55 | 8 | 240-1104368 | Прокладка |
| 56 | 16 | 216233-П29 | Шпилька |
| 57 | 2 | 310260-П29 | Болт |
Фильтр грубой очистки топлива для КрАЗ двигателя ЯМЗ 238БЕ2
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 204А-1105510-Б | Фильтр грубой очистки топлива |
| 2 | 1 | 201-1105538 | Элемент фильтрующий |
| 1 | 201-1105540 | Элемент фильтрующий в упаковке | |
| 3 | 1 | 201-1105552-А | Прокладка крышки |
| 4 | 1 | 201-1105550 | Крышка |
| 5 | 4 | 252135-П2 | Шайба |
| 6 | 4 | 201460-П29 | Болт |
| 7 | 1 | 201-1117124 | Пробка |
| 8 | 1 | 201-1015624 | Прокладка |
| 9 | 1 | 201-1105516 | Корпус |
| 10 | 1 | 312482-П | Шайба |
| 11 | 1 | 316184-П29 | Пробка |

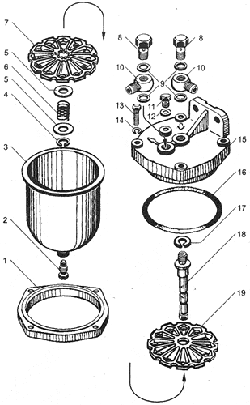

Фильтр грубой очистки топлива для МАЗ двигателя ЯМЗ 238БЕ2
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 2 | 840.1105010 | Фильтр грубой очистки топлива | |
| 1 | 2 | 840.1105084 | Фланец |
| 2 | 2 | 840.1117144 | Пробка сливная |
| 3 | 2 | 840.1105050 | Стакан |
| 4 | 2 | 840.1028087 | Кольцо |
| 5 | 4 | 252017-П2 | Шайба |
| 6 | 2 | 840.1105408 | Пружина |
| 7 | 18 | 840.1105412 | Диск |
| 8 | 4 | 310096-П29 | Болт |
| 9 | 8 | 312326-П34 | Шайба |
| 10 | 4 | 236-1104429 | Наконечник трубки |
| 11 | 2 | 316184-П29 | Пробка |
| 12 | 2 | 312382-П34 | Шайба |
| 13 | 8 | 4 593 461 526 | Болт |
| 14 | 8 | 4 598 166 046 | Шайба |
| 15 | 2 | 840.1105015 | Крышка |
| 16 | 2 | 2 531 112 221 | Кольцо 120-126-36-2-1 |
| 17 | 2 | 252138-П2 | Шайба |
| 18 | 2 | 840.1105406 | Ось |
| 19 | 2 | 840.1105402 | Диск верхний |
Воздушный фильтр двигателя ЯМЗ 238БЕ2
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 236Н-1109010 | Фильтр воздушный в сб. | |
| 1 | 1 | 236Н-1109048 | Корпус фильтра в сб. |
| 2 | 1 | 236Н-1109080 | Элемент фильтрующий в сб. |
| 3 | 2 | 236Н-1109577 | Прокладка |
| 4 | 1 | 312316-П29 | Шайба |
| 5 | 1 | 351647-П29 | Гайка |
| 6 | 1 | 311808-П2 | Гайка |
| 7 | 1 | 312351-П29 | Шайба |
| 8 | 1 | 236Н-1109448 | Заглушка бункера |
| 9 | 1 | 236Н-1109436 | Бункер фильтра в сб. |
| 10 | 1 | 236Н-1109030 | Кольцо уплотнительное |
| 11 | 1 | 312658-П2 | Шайба |
| 12 | 1 | 250517-П2 | Гайка |
Насос топливоподкачивающий двигателя ЯМЗ 238БЕ2
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 17.1106010 | Насос топливоподкачивающий в сб. | |
| 1 | 1 | 44.1106012-10 | Корпус насоса в сб |
| 2 | 2 | 312768-П | Шайба |
| 3 | 2 | 17.1111032 | ввертыш |
| 4 | 1 | 240-1106285 | Прокладка |
| 5 | 3 | 4 595 361 005 | Шпилька |
| 6 | 1 | 236-1106256 | Кольцо стопорное |
| 7 | 1 | 33.1106222 | Шток со втулкой в сб. |
| 8 | 1 | 33.1106223 | Втулка |
| 9 | 1 | 33.1106338 | Шток |
| 10 | 1 | 42.1106240-10 | Толкатель поршня |
| 11 | 1 | 37.1106327 | Кольцо запорное |
| 12 | 2 | 236-1106246 | Сухарь толкателя |
| 13 | 1 | 42.1106242-10 | Ролик толкателя |
| 14 | 1 | 42.1106244-10 | Ось ролика |
| 1 | 236-1106288-В | Насос топливопрокачивающий в сб. | |
| 15 | 1 | 236-1106342 | Колпачок защитный |
| 16 | 1 | 236-1106314-В | Рукоятка |
| 17 | 1 | 236-1106292-Е | Цилиндр |
| 18 | 1 | 236-1106298-Е | Поршень со штоком в сб. |
| 19 | 1 | 2 531 113 053 | Кольцо 006-010-25-2-1 |
| 20 | 4 | 236-1106264 | Клапан насоса |
| 21 | 4 | 236-1106272 | Пружина клапана |
| 22 | 4 | 852212 | Шайба |
| 23 | 3 | 236-1106276 | Пробка клапана |
| 24 | 1 | 236-1110479 | Кольцо уплотнительное |
| 25 | 1 | 236-1106306-Б | Кольцо |
| 26 | 1 | 236-1106324-Г | Корпус цилиндра |
| 27 | 1 | 236-1106228 | Поршень насоса |
| 28 | 1 | 236-1106232 | Пружина поршня |
| 29 | 1 | 33.1112342 | Кольцо уплотнительное |
| 30 | 1 | 44.1106234-10 | Пробка пружины |
| 31 | 3 | 250508-П29 | Гайка |
| 32 | 3 | 252154-П29 | Шайба |
Корпус регулятора чстоты вращения двигателя ЯМЗ 238БЕ2
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 84.1110022 | Корпус регулятора |
| 2 | 1 | 260003-П15 | Палец |
| 3 | 1 | 2 531 112 013 | Кольцо 005-008-19-2-1 |
| 4 | 3 | 258639-П15 | Штифт |
| 5 | 3 | 311200-П29 | Винт |
| 6 | 1 | 175.1110300 | Державка грузов в сб. |
| 7 | 1 | 236-1110558-В | Стакан |
| 8 | 1 | 236-1110042 | Стопор пружинный |
| 9 | 1 | 4 612 120 838 | Подшипник 200 |
| 10 | 1 | 236-1110051-В | Валик державки |
| 11 | 1 | 4 612 121 092 | Подшипник 202 |
| 12 | 2 | 175.1110320 | Груз регулятора в сб. |
| 13 | 2 | 236-1110532 | Ролик |
| 2 | 236-1110534 | Ось ролика | |
| 14 | 1 | 175.1110304 | Державка грузов |
| 15 | 2 | 2365-1110049 | Ось |
| 16 | 1 | 60.1110060-02 | Муфта грузов в сб. |
| 17 | 1 | 60.1110065 | Пята упорная |
| 18 | 1 | 236-1110067 | Кольцо пружинное |
| 19 | 1 | 4 616 110 211 | Подшипник 8102 |
| 20 | 1 | 60.1110062-02 | Муфта грузов |
| 21 | 1 | 250634-П15 | Гайка |
| 22 | 1 | 312556-П29 | Шайба |
| 23 | 1 | 236-1110512 | Демпфер |
| 24 | 1 | 236-1110521 | Фланец |
| 25 | 4 | 236-1110517-Б2 | Сухарь |
| 26 | 1 | 236-1110516-Б3 | Шестерня |
| 27 | 1 | 236-1110518-Б | Втулка |
| 28 | 5 | 310140-П15 | Болт |
| 29 | 3 | 312529-П15 | Шайба |
| 30 | 2 | 252155-П2 | Шайба |
| 31 | 1 | 175.1110463 | Упор рычага пружины |
Регулятор частоты вращения двигателя ЯМЗ 238БЕ2
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 60.1110129 | Крышка регулятора |
| 2 | 1 | 236-1110499-А3 | Прокладка крышки смотрового люка |
| 3 | 1 | 60.1110498-01 | Крышка смотрового люка |
| 4 | 3 | 852380-П15 | Винт |
| 5 | 13 | 252154-П29 | Шайба |
| 6 | 1 | 310600-П15 | Винт |
| 7 | 1 | 236-1110490 | Пружина буферная |
| 8 | 1 | 8077.1110492 | Корпус буферной пружины |
| 9 | 1 | 311511-П29 | Гайка |
| 10 | 1 | 852920 | Гайка |
| 11 | 4 | 250508-П29 | Гайка |
| 12 | 2 | 312370-П29 | Шайба |
| 13 | 1 | 2 531 112 013 | Кольцо 005-008-19-2-2 |
| 14 | 1 | 310612-П15 | Винт |
| 15 | 1 | 852003-П29 | Болт |
| 16 | 1 | 175.1110200 | Винт регулировочный |
| 17 | 1 | 6007.1110380-01 | Скоба кулисы в сб. |
| 18 | 1 | 852006-П29 | Болт |
| 19 | 1 | 310611-П15 | Винт |
| 20 | 1 | 312700-П15 | Шайба |
| 21 | 1 | 236-1110089 | Пружина компенсационная |
| 22 | 1 | 236-1110088 | Ось рычагов |
| 23 | 2 | 852205 | Шайба |
| 24 | 2 | 852369 | Винт-заглушка |
| 25 | 1 | 236Т-1110151 | Рычаг управления регулятором |
| 26 | 1 | 252134-П29 | Шайба |
| 27 | 1 | 201418-П29 | Болт |
| 28 | 1 | 312347-П15 | Шайба |
| 29 | 1 | 2 531 110 243 | Кольцо уплотнительное |
| 30 | 2 | 236Т-1110476-Б | Втулка вала |
| 31 | 2 | 2 531 110 241 | Кольцо уплотнительное |
| 32 | 1 | 314003-П | Шпонка |
| 33 | 1 | 175.1110467 | Вал рычага пружины |
| 34 | 5 | 852381-П15 | Винт |
| 35 | 1 | 236Т-1110392 | Ввертыш оси скобы |
| 36 | 1 | 852204 | Шайба |
| 37 | 1 | 236Т-1110390 | Ось скобы |
| 38 | 1 | 175.1110130 | Кулиса в сб. |
| 39 | 1 | 236-1110136-Б | Ось кулисы |
| 40 | 1 | 236-1110372-Б | Фиксатор кулисы |
| 41 | 1 | 175.1110227 | Пружина фиксатора |
| 42 | 1 | 60.1110132 | Кулиса |
| 43 | 1 | 60.1110220-02 | Ползун кулисы |
| 44 | 1 | 852020-П15 | Болт |
| 45 | 1 | 175.1110070-10 | Корректор в сб. |
| 46 | 2 | 852510 | Гайка |
| 47 | 1 | 240Б-1110416 | Корпус пружины корректора |
| 48 | 2 | 175.1110072 | Кольцо проставочное |
| 49 | 1 | 175.1110414 | Пружина корректора |
| 50 | 1 | 175.1110412 | Корректор |
| 51 | 1 | 175.1110433-10 | Накладка ограничительная |
| 52 | 1 | 852021-П15 | Болт |
| 53 | 1 | 60.1110418 | Шайба упорная |
| 54 | 3 | 258012-П15 | Шплинт |
| 55 | 1 | 60.1110266 | Рычаг корректора в сб. |
| 56 | 1 | 852780-П | Палец |
| 57 | 1 | 60.1110223-02 | Кулиса корректора |
| 58 | 1 | 175.1110263-10 | Втулка корректора |
| 59 | 1 | 852350-П15 | Винт |
| 60 | 1 | 175.1110406-10 | Рычаг регулятора |
| 61 | 1 | 201418-П15 | Болт |
| 62 | 1 | 60.1110466 | Рычаг пружины |
| 63 | 1 | 90.1110462-10 | Пружина регулятора |
| 64 | 1 | 423.1110454-01 | Тяга рейки в сб. |
| 65 | 1 | 60.1110441-01 | Рычаг рейки |
| 66 | 1 | 318-35302 | Гайка |
| 67 | 1 | 852372 | Винт |
| 68 | 1 | 236-1110154-А | Проккладка крышки регулятора |
| 69 | 1 | 236-1110080 | Рычаг двуплечий |
| 70 | 1 | 852364-П15 | Винт |
| 71 | 1 | 250511-П15 | Гайка |
| 72 | 1 | 313955-П15 | Заглушка |
| 73 | 1 | 236Т-1110134-Б | Ввертыш оси кулисы |
| 74 | 1 | 2 531 110 239 | Кольцо уплотнительное оси кулисы |
| 75 | 1 | 60.1110438 | Пружина рычага рейки с зацепом в сб. |
| 76 | 1 | 60.1110448 | Пружина рычага рейки |
| 78 | 1 | 236Т-1110396 | Пружина скобы кулисы возвратная |
| 79 | 1 | 236Т-1110398 | Крышка возвратной пружины |
| 80 | 1 | 236-1110262 | Шайба скобы кулисы |
| 81 | 1 | 236-1110376 | Ось рычага останова |
| 1 | 201416-П29 | Болт |
Корректор подачи топлива по наддуву двигателя ЯМЗ 238БЕ2
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 423.1110860-20 | Корректор подачи топлива по наддуву в сб. | |
| 1 | 1 | 423.1110880-10 | Корпус мембраны |
| 2 | 1 | 421.1110830 | Колпачок корпуса пружины |
| 3 | 1 | 312327-П | Шайба |
| 4 | 1 | 311448-П15 | Гайка |
| 5 | 1 | 421.1110828-11 | Корпус пружины корректора |
| 6 | 1 | 421.1110826-20 | Пружина корректора |
| 7 | 1 | 421.1110786-10 | Золотник корректора |
| 8 | 1 | 42.1111902 | Ввертыш в сб. |
| 9 | 1 | 852212 | Шайба |
| 10 | 1 | 421.1110881 | Прокладка корпуса мембраны |
| 11 | 4 | 318-85418 | Шайба |
| 12 | 1 | 421.1110901 | Ось рычага останова |
| 13 | 1 | 421.1110899 | Рычаг корректора в сб. |
| 14 | 1 | 421.1110802 | Пружина поршня |
| 15 | 1 | 423.1110866 | Корпус корректора |
| 16 | 1 | 423.1110932 | Пружина гильзы |
| 17 | 1 | 421.1110869 | Прокладка |
| 18 | 1 | 423.1110930 | Гильза упора |
| 19 | 1 | 421.1110800 | Поршень |
| 20 | 1 | 423.1110923 | Проставка корректора |
| 21 | 1 | 423.1110925-10 | Упор |
| 22 | 1 | 423.1110378 | Прокладка фланца |
| 23 | 1 | 423.1110921 | Фланец |
| 24 | 2 | 852010-П29 | Болт |
| 25 | 4 | 252135-П2 | Шайба |
| 26 | 4 | 250508-П29 | Гайка |
| 27 | 6 | 252154-П29 | Шайба |
| 28 | 1 | 423.1110924 | Прокладка проставки |
| 29 | 2 | 4 595 361 005 | Шпилька |
| 30 | 1 | 423.1110927-11 | Рычаг корректора в сб. |
| 31 | 1 | 852753-П | Штифт |
| 32 | 1 | 318-85205 | Болт упорный |
| 33 | 2 | 310122-П2 | Болт |
| 34 | 4 | 312482-П34 | Шайба |
| 35 | 1 | 310611-П29 | Винт |
| 36 | 1 | 840.1022826 | Трубка подвода воздуха к корректору |
| 37 | 3 | 852378 | Винт |
| 38 | 1 | 421.1110894 | Крышка мембраны |
| 39 | 1 | 312370-П15 | Шайба |
| 40 | 1 | 312325-П15 | Шайба |
| 41 | 1 | 421.1110878-01 | Мембрана |
| 42 | 1 | 421.1110882 | Фланец |
| 43 | 1 | 852921 | Шайба |
| 44 | 1 | 421.1110898 | Втулка штока |
| 45 | 1 | 318-85283 | Гайка |
| 46 | 1 | 421.1110897 | Шток мембраны |
| 47 | 1 | 421.1110905-10 | Пружина мембраны |
| 48 | 1 | 421.1110895 | Прокладка крышки корректора |
| 49 | 1 | 423.1110893 | Крышка корректора |
| 50 | 2 | 252134-П29 | Шайба |
| 51 | 2 | 852011-П29 | Болт |
| 52 | 1 | 310048-П29 | Болт |
| 53 | 1 | 852017 | Болт |
ТНВД двигателя ЯМЗ 238БЕ2
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 173.1111006-01 | Топливный насос высокого давления в сб. | |
| 1 | 8 | 175.1111130-01 | Секция топливного насоса в сб. |
| 2 | 3 | 250508-П29 | Гайка |
| 3 | 3 | 252154-П29 | Шайба |
| 4 | 1 | 175.1111024 | Фланец |
| 5 | 1 | 240-1106285 | Прокладка |
| 6 | 16 | 250517-П29 | Гайка |
| 7 | 16 | 252156-П29 | Шайба |
| 8 | 8 | 17.1111375 | Фланец нажимной |
| 9 | 3 | 4 505 361 005 | Шпилька |
| 10 | 80 | 42.1111385-01 | Прокладка регуливочная |
| 11 | 32 | 42.1111386 | Прокладка регулировочная |
| 12 | 1 | 310952-П15 | Винт |
| 13 | 16 | 852301 | Шпилька |
| 14 | 1 | 42.1111412 | Крышка защитная |
| 15 | 2 | 42.1111414 | Винт |
| 16 | 2 | 42.1111414-10 | Винт |
| 17 | 1 | 17.1111032 | Ввертыш корпуса |
| 18 | 2 | 312768-П | Шайба |
| 19 | 1 | 175.1111021 | Корпус насоса в сб. |
| 20 | 1 | 42.1111181-01 | Рейка топливного насоса высокого давления |
| 21 | 1 | 42.1111046 | Фиксатор |
| 22 | 1 | 852802 | Шпонка |
| 23 | 1 | 175.1111055 | Вал кулачковый |
| 24 | 1 | 314019-П | Шпонка |
| 25 | 1 | 42.1111082 | Кольцо упорное |
| 26 | 2 | 6-7506А | Подшипник роликовый |
| 27 | 2 | 42.1111087 | Шайба дистанционная |
| 28 | 2 | 42.1111063-10 | Опора кулачкового вала |
| 29 | 4 | 2 531 113 015 | Кольцо 007-010-19-2-2 |
| 30 | 4 | 42.1111065 | Болт опоры |
| 31 | 2 | 42.1111063 | Кольцо пружинное |
| 32 | 1 | 42.1111077 | Втулка подшипника |
| 33 | 1 | 7511.1111450-10 | Гаситель крутильных колебаний топливного насоса высокого давления |
| 34 | 1 | 60.1121114 | Пружина тарельчатая |
| 35 | 1 | 318-85304 | Гайка кольцевая |
| 36 | 4 | 17.1111129 | Фиксатор толкателя |
| 37 | 1 | 316186-П | Пробка |
| 38 | 1 | 258639-П15 | Штифт |
| 39 | 1 | 135.1111280 | Указатель начала подачи топлива |
| 40 | 1 | 852204 | Шайба |
| 41 | 1 | 252155-П29 | Шайба |
| 42 | 7 | 201458-П29 | Болт |
| 43 | 6 | 42.1111078 | Прокладка регулировочная |
| 44 | 7 | 42.1111079 | Прокладка регулировочная |
| 45 | 1 | 42.1111080 | Прокладка регулировочная |
| 46 | 1 | 2 531 112 181 | Кольцо 068-074-36-2-1 |
| 47 | 1 | 175.1111072 | Крышка подшипника |
| 48 | 1 | 42.1111090 | Манжета |
| 49 | 6 | 252135-П2 | Шайба |
| 50 | 1 | 135.1111282 | Клапан перепускной в сб. |
| 51 | 1 | 318-85366 | Пробка |
| 52 | 1 | 852205 | Шайба |
| 53 | 6 | 852210 | Шайба |
| 54 | 1 | 17.1111148 | Пружина |
| 55 | 1 | 60.1111152 | Клапан |
| 56 | 1 | 6007.1111285-10 | Корпус клапана |
| 57 | 1 | 42.1111032 | Ввертыш экранированный |
| 58 | 1 | 312630-П | Шайба |
| 59 | 1 | 42.1111186 | Крышка рейки |
| 60 | 1 | 421.1110869 | Прокладка |
| 61 | 2 | 312700-П29 | Шайба |
| 62 | 1 | 201420-П5 | Болт |
| 63 | 1 | 250608-П15 | Гайка |
| 64 | 1 | 852212 | Шайба |
| 65 | 1 | 42.1111905 | Ввертыш |
| 66 | 1 | 17.1111110 | Толкатель плунжера в сб. |
| 67 | 8 | 17.1111115 | Кольцо стопорное |
| 68 | 8 | 17.1111118 | Ролик толкателя |
| 69 | 8 | 17.1111114 | Толкатель плунжера в сб. |
| 70 | 8 | 17.1111124 | Ось ролика толкателя |
Секция топливного насоса высокого давления двигателя ЯМЗ 238БЕ2
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 8 | 175.1111130-01 | Секция топливного насоса высокого давления | |
| 1 | 8 | 175.1111256-01 | Штуцер топливный высокого давления |
| 2 | 8 | 17.1111167 | Экран корпуса |
| 3 | 24 | 2 531 112 081 | Кольцо 032-036-25-2-1 |
| 4 | 8 | 17.1111133-10 | Корпус секции |
| 8 | 17.1111132-02 | Корпус секции в сб. | |
| 5 | 8 | 175.1111150-10 | Пара плунжерная |
| 6 | 8 | 175.1111154-10 | Плунжер |
| 7 | 8 | 175.1111158-10 | Втулка плунжера |
| 8 | 17.1111172 | Втулка поворотная в сб. | |
| 8 | 8 | 17.1111174 | Втулка поворотная |
| 9 | 8 | 42.1111176 | Кольцо пружинное |
| 10 | 8 | 42.1111134 | Тарелка пружины верхняя |
| 11 | 8 | 17.1111138 | Пружина толкателя |
| 12 | 8 | 42.1111135 | Тарелка пружины нижняя |
| 13 | 8 | 318-85557 | Штифт корпуса |
| 14 | 16 | 2 531 112 069 | Кольцо 021-025-25-2-1 |
| 15 | 8 | 14.1111255 | Кольцо стопорное |
| 16 | 8 | 14.1111220 | Клапан нагнетательный в сб. |
| 17 | 8 | 14.1111226 | Седло клапана |
| 18 | 8 | 14.1111224 | Клапан нагнетательный |
| 19 | 8 | 42.1111257 | Прокладка уплотнительная головки цилиндра |
| 20 | 8 | 14.1111228 | Пружина клапана |
| 21 | 8 | 14.1111234 | Упор пружины клапана |
| 22 | 8 | 2 531 113 073 | Кольцо 024-028-25-2-2 |
Форсунка двигателя ЯМЗ 238БЕ2
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 8 | 310138-П2 | Шпилька |
| 2 | 8 | 236-1112163-Б2 | Скоба |
| 3 | 8 | 312466-П2 | Шайба |
| 4 | 8 | 250515-П2 | Гайка |
| 5 | 8 | 267.1112134 | Штанга |
| 6 | 8 | 267.1112382 | Проставка |
| 7 | 8 | 511.1112110 | Распылитель |
| 8 | 8 | 267.1112116 | Гайка распылителя |
| 9 | 8 | 312471-П | Шайба |
| 10 | 8 | 33.1112140 | Пружина |
| 11 | 8 | 267.1112136 | Тарелка пружины |
| 12 | 8 | 267.1112034 | Корпус форсунки |
| 13 | 8 | 852632-П | Шайба |
| 14 | 8 | 267.1112168 | Винт регулировочный |
| 15 | 8 | 267.1112194 | Гайка |
| 16 | 8 | 267.1112166 | Колпак форсунки |
| 17 | 8 | 267.1112010-03 | Форсунка в сб. |
| 18 | 8 | 267.1112154-01 | Штуцер |
| 19 | 8 | 267.1112172 | Стержень фильтра |
| 20 | 8 | 267.1112150-01 | Штуцер с фильтром в сб. |
Коллекторы впускные двигателя ЯМЗ 238БЕ2
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 238БЕ-1115020 | Коллектор впускной правый |
| 2 | 2 | 236-1115036-А2 | Прокладка |
| 2 | 7511.1115036 | Прокладка | |
| 3 | 1 | 316105-П29 | Пробка |
| 4 | 1 | 316603-П29 | Ввертыш |
| 5 | 1 | 7511.1115032 | Патрубок соединительный |
| 6 | 4 | 216262-П29 | Шпилька |
| 7 | 20 | 250513-П29 | Гайка |
| 8 | 8 | 312300-П2 | Шайба |
| 9 | 1 | 7511.1115128 | Патрубок впускной |
| 10 | 1 | 238Ф-1115132 | Прокладка |
| 11 | 1 | 7511.1115280-01 | Труба соединительная в сб. |
| 12 | 1 | 238Ф-1115048 | Рукав |
| 13 | 2 | 238Ф-1115138 | Хомут стяжной в сб. |
| 14 | 20 | 252136-П2 | Шайба |
| 15 | 4 | 201495-П29 | Болт |
| 16 | 1 | 7511.1115059 | Кронштейн коллектора |
| 17 | 4 | 200315-П29 | Болт |
| 18 | 1 | 238Б-1115021 | Коллектор впускной левый |
| 19 | 8 | 236-1115026 | Прокладка |
| 20 | 16 | 216259-П29 | Шпилька |
| 20 | 16 | 310423-П29 | Шпилька |
Фильтр тонкой очистки топлива двигателя ЯМЗ 238БЕ2
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 236-1117010-А4 | Фильтр |
| 2 | 2 | 252136-П2 | Шайба |
| 3 | 2 | 250512-П29 | Гайка |
| 4 | 1 | 312630-П34 | Шайба |
| 5 | 1 | 240Н-1117147 | Клапан-жиклер |
| 6 | 1 | 240Н-1117155 | Жиклер |
| 7 | 1 | 4 691 185 560 | Шарик |
| 8 | 1 | 240Н-1117158 | Пружина |
| 9 | 2 | 252002-П29 | Шайба |
| 10 | 1 | 240Н-1117160 | Пробка |
| 11 | 1 | 316121-П29 | Пробка |
| 12 | 1 | 201-1117122-Б | Болт |
| 13 | 1 | 201-1117120 | Прокладка |
| 14 | 1 | 236-1117028-Б | Крышка |
| 15 | 1 | 201-1117116-А | Прокладка |
| 16 | 1 | 201-1117118 | Прокладка |
| 17 | 1 | 201-1117040-А | Элемент фильтрующий |
| 1 | 201-1117038-А | Элемент фильтрующий в упаковке | |
| 18 | 1 | 204А-1117029 | Пружина с кольцом в сб. |
| 19 | 1 | 201-1117016-Б2 | Колпак форсунки |
| 20 | 1 | 312482-П34 | Шайба |
| 21 | 1 | 316184-П29 | Пробка |
| 22 | 2 | 310254-П2 | Болт |
| 22 | 2 | 200238-П29 | Болт |
| 1 | 201-1017122-Б | Кольцо уплотнительное |
Турбокомпрессор двигателя ЯМЗ 238БЕ2
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 12.1118130-10 | Корпус компрессора в сб. |
| 2 | 3 | 201418-П29 | Болт |
| 3 | 1 | 12.1118134 | Корпус компрессора |
| 4 | 3 | 2 531 116 057 | Кольцо 010-014-75-2-5 |
| 5 | 1 | 240Н-1118282 | Кольцо уплотнительное |
| 6 | 1 | 12.1118135-10 | Вставка корпуса компрессора |
| 7 | 1 | 12.1118120 | Гайка |
| 8 | 1 | 12.1118110-12 | Колесо компрессора |
| 9 | 1 | 12.1118036 | Болт-стопор |
| 10 | 1 | 12.1118294 | Проставка корпуса турбины |
| 11 | 4 | 12.1118106 | Кольцо уплотнительное |
| 12 | 6 | 310437-П | Шпилька |
| 13 | 1 | 12.1118154-20 | Корпус турбины |
| 14 | 4 | 312300-П2 | шайба |
| 15 | 3 | 12.1118103 | Пластина |
| 16 | 6 | 12.1118104 | Болт |
| 17 | 1 | 122.1118086 | Колесо турбины с валом в сб. |
| 18 | 4 | 250512-П5 | Гайка |
| 19 | 1 | 238Ф-1118158 | Прокладка |
| 20 | 4 | 201505-П29 | Болт |
| 21 | 1 | 12.1118024 | Корпус подшипников |
| 2 | 258364-П2 | Штифт | |
| 22 | 1 | 122.1118030 | Втулка подшипниковая |
| 23 | 2 | 12.1118270 | Шайба упорная |
| 24 | 1 | 12.1118268 | Шайба распорная |
| 25 | 1 | 122.1118276 | Втулка упорная |
| 26 | 1 | 12.1118272 | Подшипник упорный |
| 27 | 1 | 12.1118180 | Экран маслосбрасывающий |
| 28 | 1 | 12.1118284 | Маслоотражатель |
| 29 | 1 | 12.1118283 | Втулка уплотнительный колец |
| 30 | 12 | 201457-П29 | Болт |
| 31 | 8 | 252135-П2 | Шайба |
| 32 | 4 | 12.1118102 | Пластина компрессора |
| 33 | 1 | 12.1118280 | Крышка корпуса подшипников |
| 34 | 1 | 12.1118240 | Кольцо уплотнительное |
| 35 | 4 | 252005-П2 | Шайба |
| 1 | 122.1118002 | Комплект ротора турбокомпрессора |
Трубки подвода и слива масла турбокомпрессора двигателя ЯМЗ 238БЕ2
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 122.1118010 | Турбокомпрессор в сб. |
| 2 | 1 | 315455-П29 | Кляммер |
| 3 | 1 | 238БМ-1111558 | Трубка подвода масла к корректору по наддуву |
| 4 | 1 | 310236-П29 | Болт |
| 5 | 2 | 201495-П2 | Болт |
| 6 | 4 | 252156-П2 | Шайба |
| 7 | 2 | 312326-П34 | Шайба |
| 8 | 1 | 238Ф-1118224 | Фланец турбокомпрессора |
| 9 | 1 | 238Ф-1118225 | Прокладка |
| 10 | 1 | 201458-П29 | Болт |
| 11 | 2 | 252135-П2 | Шайба |
| 12 | 2 | 252005-П29 | Шайба |
| 13 | 4 | 238Н-1017153 | Скоба крепления трубки |
| 14 | 1 | 201466-П29 | Болт |
| 15 | 1 | 238Ф-1118226 | Трубка подвода масла к турбокомпрессору |
| 1 | 238Ф-1118220 | Трубка подвода масла к турбокомпрессору в сб. | |
| 16 | 2 | 238Н-1017243 | Гайка упорная |
| 17 | 2 | 238Н-1017318 | Кольцо |
| 18 | 2 | 314678-П29 | Штуцер проходной |
| 19 | 2 | 314802-П | Муфта конусная |
| 20 | 2 | 238Н-1017216 | Наконечник трубки |
| 21 | 1 | 310096-П2 | Болт |
| 22 | 1 | 314681-П29 | Штуцер |
| 23 | 1 | 236-1306082 | Штуцер трубки слива масла |
| 24 | 1 | 236-1306084 | Рукав |
| 25 | 2 | 297575-П29 | Шплинт |
| 26 | 2 | 316215-П | Хомут |
| 27 | 2 | 201497-П29 | Болт |
| 28 | 2 | 238Н-1017150 | Втулка |
| 4 | 240-1104336-Б | Втулка | |
| 29 | 1 | 238П-1017156 | Проставка скобы |
| 30 | 1 | 238Б-1118340 | Трубка слива масла |
| 31 | 1 | 238Ф-1118322 | Прокладка |
| 32 | 1 | 310122-П2 | Болт |
| 33 | 2 | 312482-П34 | Шайба |
| 34 | 1 | 240-1104337 | Прокладка кляммера |
| 35 | 1 | 315352-П29 | Кляммер |
Водяные трубы и термостаты системы охлаждения двигателя ЯМЗ 238БЕ2
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 4 | 200276-П29 | Болт |
| 2 | 20 | 252135-П2 | Шайба |
| 3 | 1 | 7511.1306051-10 | Патрубок с защитным экраном в сб. |
| 4 | 1 | 236-1306053 | Патрубок |
| 5 | 1 | 7511.1306055 | Экран защитный |
| 6 | 4 | 236-1306054-А | Прокладка |
| 7 | 2 | 4 591 441 038 | Термостат ТС107-1306100-06 |
| 8 | 2 | 7511.1306050-10 | Коробка термостата с ниппелем в сб. |
| 2 | 7511.1306052 | Коробка термостата | |
| 2 | 236-1306082 | Ниппель | |
| 9 | 1 | 4 599 300 006 | Кран ПС7-0 |
| 1 | 314537-П29 | Угольник | |
| 10 | 3 | 316169-П2 | Пробка |
| 11 | 1 | 238-1003290-Д | Труба водяная правая |
| 12 | 6 | 236-1003292 | Прокладка |
| 13 | 12 | 250511-П29 | Гайка |
| 14 | 12 | 216235-П29 | Шпилька |
| 15 | 4 | Хомут червячный ABA 22-32-С7/9-W1 | |
| 15 | 4 | Хомут червячный TORRO S20-32/9C7-W1 | |
| 16 | 1 | 7511.1306070-10 | Тройник с соединительными трубками в сб. |
| 17 | 1 | 238-1003291-В | Труба водяная левая |
| 18 | 1 | 236НЕ2-1306053 | Патрубок |
| 19 | 4 | 310061-П29 | Болт |
| 20 | 2 | 236-1306084 | Рукав |
| 21 | 2 | 236-1003114-В | Кольцо уплотнительное |
| 22 | 4 | 252134-П2 | Шайба |
| 23 | 4 | 201420-П29 | Болт |
| 24 | 1 | 7511.1306080-10 | Труба перепускная |
| 25 | 2 | 240-1303246 | Фланец |
Водяной насос двигателя ЯМЗ 238БЕ2
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 7511.1307010-01 | Насос водяной в сб. | |
| 1 | 1 | 7511.1307216 | Шкив привода |
| 2 | 1 | 8401.1307136 | Кольцо стопорное |
| 3 | 2 | 4 619 329 125 | Подшипник 116030К |
| 4 | 1 | 850.1307023 | Валик насоса |
| 5 | 1 | 840.1307026 | Водосбрасыватель |
| 6 | 1 | 236-1307015-Д | Корпус |
| 1 | 236-1307014-Д | Корпус водяного насоса в сб. | |
| 7 | 4 | 252136-П2 | Шайба |
| 8 | 4 | 250513-П29 | Гайка |
| 9 | 2 | 216235-П29 | Шпилька |
| 10 | 1 | 236-1307017-Г | Втулка уплотнительного кольца |
| 11 | 1 | 240-1005582-Б | Кольцо уплотнительное |
| 12 | 4 | 310423-П29 | Шпилька |
| 13 | 1 | 236-1307048-Б | Прокладка |
| 14 | 2 | 250511-П29 | Гайка |
| 15 | 2 | 252135-П2 | Шайба |
| 16 | 1 | 236-1307084 | Патрубок водяного насоса |
| 17 | 1 | 2 531 112 302 | Кольцо 112-120-46-2-1 |
| 18 | 1 | 236-1307078 | Заглушка крыльчатки |
| 1 | 236-1307030-Г | Крыльчатка в сб. | |
| 19 | 1 | 236-1307032-В1 | Крыльчатка водяного насоса |
| 20 | 1 | 850.1307062 | Манжета |
| 21 | 1 | 850.1307039 | Втулка торцевого уплотнения |
| 22 | 1 | 850.1307031 | Уплотнение торцовое в сб. |
| 1 | 840.1307029 | Комплект деталей торцового уплотнения |
Устройство натяжное ремня привода водяного насоса двигателя ЯМЗ 238БЕ2
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 7511.1307155 | Устройство натяжное в сб. | |
| 1 | 2 | 240Б-1318056 | Кольцо Б47 |
| 2 | 1 | 840.1307194 | Крышка шкива |
| 3 | 1 | 236-1028224 | Кольцо стопорное |
| 4 | 2 | 4 619 827 140 | Подшипник 6-180603КС9 |
| 5 | 1 | 236-1307149 | Втулка распорная |
| 6 | 1 | 236-1307111 | Втулка распорная |
| 7 | 1 | 236-1307180 | Шкив натяжного устройства |
| 8 | 1 | 2 564 211 301 | Ремень зубчатый 2 кл. 1-11*10-1045 |
| 9 | 2 | 310098-П29 | Болт |
| 10 | 2 | 312672-П29 | Шайба |
| 11 | 1 | 236-1307184 | Ось |
| 12 | 1 | 236-1307306 | Рычаг |
| 13 | 1 | 236-1307206 | Кронштейн коллектора |
| 14 | 1 | 312696-П29 | Шайба |
| 15 | 2 | 312647-П2 | Шайба |
| 16 | 2 | 201682-П29 | Болт |
Привод вентилятора двигателя ЯМЗ 238БЕ2
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 238-1308011-Б | Привод вентилятора в сб. | |
| 1 | 1 | 236-1308646 | Крышка передняя |
| 2 | 6 | 252005-П29 | Шайба |
| 3 | 9 | 252135-П2 | Шайба |
| 4 | 6 | 310034-П29 | Болт |
| 5 | 1 | 238-1308652 | Ступица |
| 6 | 1 | 250638-П29 | Гайка |
| 7 | 1 | 252160-П2 | Шайба |
| 8 | 4 | 236-1308630 | Диск ведущий |
| 9 | 3 | 236-1308632 | Диск ведомый |
| 10 | 3 | 236-1308036 | Прокладка |
| 11 | 1 | Манжета 2,2-25*42-1 | |
| 12 | 1 | 236-1308600 | Поршень в сб. |
| 13 | 1 | 236-1308616 | Обойма |
| 14 | 1 | 236-1308634 | Упор поршня |
| 15 | 6 | 236-1308620 | Пружина нажимная внутренняя |
| 16 | 6 | 236-1308635 | Пружина отжимная |
| 17 | 6 | 236-1308618 | Пружина нажимная наружная |
| 18 | 1 | 236-1308606 | Поршень |
| 19 | 1 | 2 531 112 299 | Кольцо 108-115-46-2-1 |
| 20 | 1 | 236-1701067-А | Кольцо Б40 |
| 21 | 4 | 250513-П29 | Гайка |
| 22 | 1 | 200328-П29 | Болт |
| 23 | 6 | 252136-П2 | Шайба |
| 24 | 1 | 236-1308047 | Вал привода в сб. |
| 25 | 1 | 4 612 121 092 | Подшипник 202 |
| 26 | 1 | 4 612 121 626 | Подшипник 6-205К |
| 27 | 1 | 4 598 246 263 | Шпонка |
| 28 | 1 | 236-1308648 | Вал муфты в сб. |
| 29 | 2 | 240Н-1118106 | Кольцо уплотнительное |
| 30 | 1 | 236-1308218 | Трубка в сб. |
| 31 | 2 | 4 594 146 081 | Винт |
| 32 | 4 | 310423-П29 | Шпилька |
| 33 | 1 | 238-1308101-Б | Корпус привода со штифтом в сб. |
| 34 | 1 | 236-1308108-Б | Прокладка |
| 35 | 4 | 238НБ-1118107 | Кольцо уплотнительное |
| 36 | 1 | 236-1308056 | Втулка распорная |
| 37 | 1 | 8.8402. | Подшипник 3553205 |
| 38 | 1 | 4 593 271 074 | Болт |
| 39 | 1 | 311401-П2 | Гайка |
| 40 | 1 | 236-1308104-Б2 | Шестерня |
| 41 | 3 | 201456-П29 | Болт |
| 42 | 1 | 236-1308107-А | Фланец упорный |
| 43 | 1 | 4 622 133 852 | Подшипник 32605КМ |
| 44 | 1 | 236-1308042 | Шайба упорная |
| 45 | 1 | 236-1308514 | Втулка |
| 46 | 1 | 236-1308024-Б | Шкив со втулкой в сб. |
| 47 | 1 | 236-1308395 | Манжета в сб. |
Клапан электромагнитный привода вентилятора двигателя ЯМЗ 238БЕ2
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 2 | 200270-П2 | Болт |
| 2 | 1 | 4 573 748 689 | Клапан электромагнитный КЭМ 32-20 |
| 3 | 2 | 252135-П2 | Шайба |
| 4 | 2 | 252005-П29 | Шайба |
| 5 | 1 | 315455-П29 | Кляммер |
| 6 | 4 | 312326-П34 | Шайба |
| 7 | 1 | 310095-П29 | Болт |
| 8 | 1 | 7511.1308754-20 | Трубка в сб. |
| 9 | 1 | 236-1308097 | Кляммер |
| 10 | 1 | 310096-П29 | Болт |
| 11 | 1 | 314681-П29 | Штуцер |
| 12 | 1 | 240Б-1318124 | Прокладка |
| 13 | 1 | 252006-П2 | Шайба |
| 14 | 1 | Провод КЭМ 32.160-01 | |
| 15 | 1 | 4 573 733 019 | Термореле включения вентилятора 661.3710-01 |
| 16 | 1 | 312382-П | Шайба |
| 17 | 1 | 2 531 116 057 | Кольцо 010-014-25-2-1 |
Вентилятор и кожух вентилятора двигателя ЯМЗ 238БЕ2
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 238БЕ-1308012 | Крыльчатка вентилятора в сб. |
| 2 | 1 | 7511.1309010 | Кожух вентилятора в сб. |
| 3 | 4 | 201456-П29 | Болт |
| 4 | 1 | 238БЕ-1309064 | Кронштейн крепления кожуха правый верхний |
| 5 | 1 | 7511.1309065 | Втулка кронштейна |
| 6 | 1 | 238БЕ-1309066 | Кронштейн крепления кожуха левый верхний |
| 7 | 1 | 238БЕ2-1309072 | Кронштейн крепления кожуха правый нижний |
| 8 | 1 | 238БЕ-1309074 | Кронштейн крепления кожуха левый нижний |
| 9 | 4 | 252135-П2 | Шайба |
| 10 | 4 | 250510-П29 | Гайка |
| 11 | 6 | 252136-П2 | Шайба |
| 12 | 5 | 201497-П29 | Болт |
| 13 | 1 | 200319-П29 | Болт |
Сцепление ЯМЗ-183 двигателя ЯМЗ 238БЕ2
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 182.1601130 | Диск ведомый в сб. |
| 2 | 8 | 313020-П2 | Заклепка |
| 3 | 4 | 184.1601158 | Штифт упорный |
| 4 | 2 | 184.1601153 | Диск демпфера |
| 5 | 2 | 184.1601167 | Пружина тарельчатая |
| 6 | 1 | 161.1601142 | Ступица ведомого диска |
| 7 | 8 | 181.1601150 | Пружина демпфера |
| 8 | 1 | 184.1601131 | Диск ведомый с фрикционными накладками в сб. |
| 9 | 24 | 183.1601404 | Заклепка |
| 10 | 2 | 184.1601138 | Накладка фрикционная |
| 10 | 2 | 184.1601138-01 | Накладка фрикционная |
| 11 | 1 | 184.1601132 | Диск ведомый с пластинами в сб. |
| 12 | 24 | 183.1601402 | Заклепка |
| 13 | 1 | 184.1601134 | Диск ведомый с кольцами демпфера |
| 14 | 12 | 184.1601135 | Пластина пружинная |
| 15 | 16 | 182.1601342 | Пластина нажимного диска |
| 16 | 4 | 257257-П2 | Залепка |
| 17 | 4 | 252006-П2 | Шайба |
| 18 | 12 | 4 593 481 571 | Болт |
| 19 | 14 | 252136-П2 | Шайба |
| 20 | 1 | 183.1601090 | Диск нажимной с кожухом в сб. |
| 21 | 4 | 182.1601343-10 | Болт нажимного диска |
| 22 | 1 | 182.1601122 | Кожух сцепления с пластинами в сб. |
| 23 | 4 | 182.1601344 | Втулка |
| 24 | 1 | 182.1601360 | Кольцо упорное кожуха |
| 25 | 12 | 201464-П29 | Болт |
| 26 | 6 | 182.1601097 | Скоба |
| 27 | 12 | 182.1601364-50 | Втулка |
| 28 | 1 | 182.1601275 | Кольцо стопорное |
| 29 | 1 | 182.1601273 | Шайба пружинная |
| 30 | 1 | 182.1601115 | Пружина нажимная |
| 31 | 1 | 182.1601120 | Кольцо упорное |
| 32 | 1 | 183.1601093-10 | Диск нажимной с кожухом в сб. |
| 33 | 1 | 250636-П29 | Гайка |
| 34 | 1 | 238-1601010-Б | Картер сцепления с втулками в сб. |
| 35 | 1 | 236-1601030-А2 | Крышка люка картера верхняя |
| 36 | 12 | 252137-П2 | Шайба |
| 37 | 12 | 310214-П29 | Болт |
| 38 | 1 | 236-1601215-Б | Вал выключения сцепления |
| 39 | 1 | 314004-П29 | Шпонка |
| 40 | 1 | 238Н-1601040 | Корпус уплотнителя вала |
| 41 | 1 | 238Н-1601042 | Кольцо уплотнительное |
| 42 | 1 | 238Н-1601044 | Кольцо |
| 43 | 2 | 236-1601216-Б2 | Втулка |
| 44 | 8 | 252139-П2 | Шайба |
| 45 | 8 | 310235-П29 | Болт |
| 46 | 8 | 252135-П2 | Шайба |
| 47 | 8 | 201454-П29 | Болт |
| 48 | 1 | 236-1601022-Б | Крышка люка картера нижняя |
| 49 | 1 | 183.1601203 | Вилка выключения сцепления |
| 50 | 2 | 182.1601187 | Сухарь |
| 51 | 2 | 310213-П29 | Болт |
| 52 | 1 | 183.1601180-01 | Муфта выключения сцепления в сб. |
| 53 | 1 | 182.1601183 | Кольцо предохранительное |
| 54 | 1 | 182.1601198-10 | Кольцо |
| 55 | 1 | 182.1601199-01 | Кольцо замковое |
| 56 | 1 | 183.1601197 | Кольцо стопорное |
| 57 | 1 | 183.1601195 | Шайба отражательная |
| 58 | 1 | 4 612 140 538 | Подшипник 70-117 |
| 59 | 1 | 182.1601193-02 | Втулка подшипника |
| 60 | 1 | 183.1601185-01 | Муфта выключения сцепления |
| 61 | 1 | 236-1601230-А | Шланг смазки подшипника |
| 62 | 1 | 182.1601188 | Пружина муфты |
| 63 | 1 | 182.1601190 | Скоба пружины |
| 64 | 1 | 260316-П2 | Заглушка крыльчатки |
| 65 | 3 | 4 591 675 005 | Масленка 2.3.45 Ц6 |
Коробка передач в сборе двигателя ЯМЗ 238БЕ2
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 238М-17004-70 | Коробка передач с защитными деталями в сб., ЯМЗ-238ВМ5 для а/м МАЗ | |
| 1 | 238М-1700004-70 | Коробка передач с защитными деталями в сб., ЯМЗ-238ВМ7 для а/м МАЗ | |
| 1 | 238К-1700004-70 | Коробка передач с защитными деталями в сб. ЯМЗ-238ВК7 для а/м КрАЗ |
Картер коробки передач ЯМЗ 238ВМ5, ЯМЗ 238ВМ7, ЯМЗ 238ВК7 двигателя ЯМЗ 238БЕ2
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 236-1701040-А | Крышка подшипника |
| 2 | 1 | 236-1701042-А | Прокладка |
| 3 | 1 | 236-1701230 | Манжета в сб. |
| 1 | 238М-1701009-40 | Картер коробки передач в сб. | |
| 4 | 1 | 238М-1701015-40 | Картер коробки передач |
| 5 | 2 | 236-1702182 | Штифт установочный |
| 6 | 1 | 238М-1701207-41 | Кольцо центрирующее заднего подшипника вторичного вала |
| 7 | 1 | 238М-1701078 | Гнездо заднего подшипника промежуточного вала |
| 8 | 8 | 252139-П2 | Шайба |
| 9 | 8 | 310235-П29 | Болт |
| 10 | 2 | 200-1701021-А | Прокладка |
| 11 | 2 | 236-1701020 | Крышка люка отбора мощности |
| 12 | 18 | 200-1701041 | Шайба |
| 13 | 16 | 201497-П29 | Болт |
| 14 | 1 | 336.1704049 | Сетка заборника со стаканом в сб. |
| 15 | 1 | 236-1704056-А | Прокладка |
| 16 | 1 | 236-1704054-Б | Крышка заборника |
| 17 | 4 | 252136-П2 | Шайба |
| 18 | 1 | 312336-П34 | Шайба |
| 19 | 1 | 238-1721255 | Пробка сливного отверстия с магнитом в сб. |
| 20 | 1 | 238-1721258 | Пробка |
| 21 | 2 | 312480-П2 | Шайба |
| 22 | 6 | 236-1704130 | Кольцо пружинное |
| 23 | 1 | 3 498 413 023 | Магнит ФЭ 7.770.055 |
| 24 | 1 | 236-1704128 | Кожух магнита |
| 25 | 1 | 220116-П2 | Винт |
| 26 | 2 | 316135-П2 | Пробка |
| 27 | 3 | 201.1721414 | Прокладка регулировочная |
| 28 | 2 | 201.1721416 | Прокладка регулировочная |
| 29 | 6 | 201499-П29 | Болт |
Валы и шестерни коробок передач ЯМЗ 238ВМ5, ЯМЗ 238ВМ7, ЯМЗ 238ВК7 двигателя ЯМЗ 238БЕ2
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 4 612 121 626 | Шарикоподшипник 6-205К |
| 2 | 1 | 240-1307090 | Манжета в сб. |
| 3 | 1 | 236-1701478-Б | Корпус манжеты |
| 4 | 1 | 311810-П2 | Гайка |
| 5 | 1 | 200-1701034 | Кольцо стопорное |
| 6 | 1 | 4 612 945 614 | Подшипник задний 170314Л |
| 7 | 1 | 236Н-1701027-Б | Вал первичный с трубкой в сб. |
| 8 | 1 | 236Н-1701030-В | Вал первичный с трубкой в сб. |
| 9 | 2 | 236-1701043-Б | Трубка Маслоотводная |
| 10 | 2 | 238-1701122 | Шайба упорная |
| 11 | 1 | 238-1701121-10 | Втулка упорная |
| 12 | 2 | 4 625 832 398 | Подшипник 664818Д |
| 13 | 1 | 238М-1701112 | Шестерня 1-й пер вторич вала |
| 14 | 1 | 236-1701150-Б2 | Синхронизатор 1-2-й пер |
| 15 | 1 | 238-1701113 | Втулка распорная |
| 16 | 1 | 236-1701135 | Втулка |
| 17 | 1 | 238А-1701131 | Шестерня 2-й пер вторичного вала |
| 18 | 1 | 236-1701138 | Втулка Шестерня 4-й пер |
| 19 | 1 | 238А-1701129 | Шайба упорная |
| 20 | 1 | 236-1701144-Г | Шайба упорная |
| 20 | 1 | 236-1701144-Д | Шайба упорная |
| 20 | 1 | 236-1701144-Е | Шайба упорная |
| 20 | 1 | 236-1701144-Ж | Шайба упорная |
| 21 | 1 | 236-1701151-А | Синхронизатор 3-4-й пер |
| 22 | 1 | 4 622 536 674 | Подшипник передний вторич вала 76-592708М1 |
| 23 | 2 | 236-1701067-А | Кольцо Б40 |
| 24 | 1 | 238-1701140 | Шестерня заднего хода |
| 25 | 1 | 238-1701280 | Муфта включения заднего хода |
| 26 | 1 | 238М-1701282 | Втулка муфты |
| 27 | 1 | 238-1701283 | Кольцо пружинное упорное |
| 28 | 1 | 238-1701194 | Гайка кольцевая |
| 29 | 1 | 4 612 747 501 | Подшипник задний вторичного вала 50315А |
| 30 | 1 | 238-1701034 | Кольцо стопорное |
| 31 | 1 | 236-1701145-А | Шпонка |
| 32 | 5 | 314001-П | Шпонка |
| 33 | 1 | 238М-1701103 | Вал вторичный в сб. |
| 34 | 1 | 238М-1701105 | Вал вторичный |
| 35 | 2 | 310067-П2 | Болт |
| 36 | 1 | 238-1721033 | Шайба упорная промежуточного вала |
| 37 | 1 | 4 621 130 869 | Подшипник задний 3609 |
| 38 | 1 | 238Н-1701048 | Вал промежуточный |
| 39 | 4 | 314000-П | Шпонка |
| 40 | 1 | 238А-1701050 | Шестерня 1-й пер |
| 41 | 1 | 238-1701059 | Втулка распорная |
| 42 | 1 | 238А-1701051 | Шестерня 2-й пер |
| 43 | 1 | 238А-1701053 | Шестерня 4-й пер |
| 44 | 1 | 236-1701057-Б | Шестерня отбора мощности |
| 45 | 1 | 236Н-1701056-А | Шестерня постоянного зацепления |
| 46 | 1 | 236-1701063 | Кольцо Б50 |
| 47 | 1 | 4 622 134 790 | Подшипник передний 6-42308АК |
| 48 | 1 | 238-1701082 | Шестерня заднего хода промежуточная |
| 49 | 1 | 4 625 321 821 | Подшипник 64907К |
| 50 | 1 | 238-1701092 | Ось шестерни |
| 51 | 1 | 4 598 240 265 | Шпонка 5*10 |
Механизм переключения коробок передач ЯМЗ 238ВМ5, ЯМЗ 238ВМ7, ЯМЗ 238ВК7 двигателя ЯМЗ 238БЕ2
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 238-1702060 | Шток вилки переключения заднего хода |
| 2 | 1 | 236-1702028 | Головка штока вилки |
| 3 | 5 | 236-1702025 | Винт установочный втулки плунжера |
| 4 | 1 | 238-1702053 | Головка штока вилки |
| 5 | 2 | 236-1702129 | Предохранитель заднего хода |
| 6 | 1 | 238-1702014 | Прокладка |
| 7 | 1 | 238-1702015-Б | Крышка верхняя |
| 1 | 238-1702012 | Крышка верхняя в сб. | |
| 8 | 1 | 236-1702132 | Стакан пружины |
| 9 | 1 | 236-1702127-А | Пружина предохранительная |
| 10 | 4 | 216258-П29 | Шпилька |
| 11 | 4 | 4 691 186 660 | Шарик Б 9,252-100 |
| 12 | 1 | 236-1702087 | Штифт замка штоков вилок |
| 13 | 1 | 316172-П29 | Пробка |
| 14 | 4 | 252006-П29 | Шайба |
| 15 | 4 | 252136-П2 | Шайба |
| 16 | 4 | 250513-П29 | Гайка |
| 17 | 1 | 236-1702122 | Прокладка |
| 18 | 1 | 236-1702170-А | Сапун в сб. |
| 19 | 2 | 313407-П29 | Штифт |
| 20 | 1 | 262522-П2 | Пробка |
| 21 | 12 | 310013-П29 | Болт |
| 22 | 12 | 252136-П2 | Шайба |
| 23 | 1 | 236-1702027 | Вилка переключения 1-й и 2-ой пер |
| 24 | 1 | 236-1702033 | Вилка переключения 3-й и 4-ой пер |
| 25 | 3 | 4 691 187 960 | Шарик стопорный Б 12,7-100 |
| 26 | 3 | 236-1702106 | Пружина |
| 27 | 1 | 238-1702050 | Вилка переключения заднего хода |
| 28 | 1 | 238-1702074 | Шток вилки переключения 3-й и 4-ой пер |
| 2 | 258250-П29С | Шплинт-проволока | |
| 29 | 1 | 238-1702064 | Шток вилки переключения 1-й и 2-й пер |
| 30 | 3 | 260310-П29 | Заглушка крыльчатки |
| 1 | 238Б-1702114 | Наконечник рычага переключения с опорой в сб., только для КП ЯМЗ-238ВК7 на а/м КрАЗ |
Масляный насос коробок передач ЯМЗ 238ВМ5, ЯМЗ 238ВМ7, ЯМЗ 238ВК7 двигателя ЯМЗ 238БЕ2
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 236-1704010-А | Насос масляный в сб. | |
| 1 | 1 | 236-1704026 | Пробка |
| 2 | 1 | 200-1704027 | Пружина клапана |
| 3 | 1 | 4 691 186 660 | Шарик Б 9,525-100 |
| 4 | 1 | 236-1704088-Б | Крышка масляного насоса в сб. |
| 1 | 200-1601021 | Втулка масляного насоса | |
| 5 | 1 | 336.1704029 | Прокладка |
| 6 | 1 | 336.1704030 | Шестерня ведомая в сб. |
| 1 | 336.1704033 | Шестерня ведомая | |
| 1 | 336.1704025 | Ось ведомой шестерни | |
| 7 | 4 | 201499-П29 | Болт |
| 8 | 4 | 200-1701041 | Шайба |
| 9 | 1 | 236-1704015-Б | Корпус масляного насоса в сб. |
| 10 | 1 | 236-1704017-А2 | Прокладка |
| 11 | 1 | 236-1704040-Б | Шестерня ведущая в сб. |
| 12 | 1 | 236-1702186 | Кольцо запорное |
| 13 | 1 | 336.1704045 | Шестерня ведущая |
| 14 | 1 | 4 691 183 460 | Шарик Б 4-60 |
| 15 | 1 | 236-1704042-В | Валик |
| 16 | 7 | 252005-П2 | Шайба |
| 17 | 7 | 201457-П29 | Болт |
Картер демульитпликатора коробок передач ЯМЗ 238ВМ5, ЯМЗ 238ВМ7, ЯМЗ 238ВК7 двигателя ЯМЗ 238БЕ2
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 316180-П2 | Пробка |
| 2 | 1 | 201-1009042-Б | Прокладка уплотнительная |
| 3 | 1 | 238-1721250-А2 | Прокладка картера |
| 4 | 1 | 238М-1721042-60 | Проставка |
| 5 | 1 | 239.1722142 | Болт регулировочный в сб. |
| 6 | 1 | 239.1722144 | Болт регулировочный |
| 7 | 3 | 201.1722154-01 | Штифт |
| 8 | 1 | 4 595 561 062 | Гайка |
| 9 | 1 | 201.1722018-01 | Прокладка |
| 10 | 1 | 238М-1721168-20 | Муфта зубчатая в сб. |
| 11 | 1 | 258298-П | Шплинт-проволока |
| 12 | 8 | 310049-П2 | Болт |
| 13 | 1 | 239.1721015 | Картер демультипликатора |
| 14 | 1 | 201.1708245-01 | Кляммер |
| 15 | 25 | 252137-П2 | Шайба |
| 16 | 15 | 310044-П29 | Болт |
| 17 | 16 | 252135-П2 | Шайба |
| 18 | 8 | 250511-П29 | Гайка |
| 19 | 1 | 201.3802063-01 | Прокладка |
| 20 | 3 | 201478-П29 | Болт |
| 21 | 5 | 216284-П29 | Шпилька |
| 22 | 2 | 2 531 112 144 | Кольцо 025-031-36-2-1 |
| 23 | 1 | 201.1722124-01 | Шайба проставочная |
| 24 | 1 | 201.1722122 | Кольцо Б38 |
| 25 | 1 | 201.3802042-01 | Фланец датчика спидометра |
| 26 | 1 | 201.3802069-01 | Прокладка фланца |
| 27 | 1 | 201.3802052-01 | Валик привода спидометра |
| 28 | 1 | 236-3802024 | Втулка шестерни |
| 29 | 1 | 239.1722038-10 | Шток поршня |
| 30 | 1 | 239.1722041-01 | Манжета 1-80-3 |
| 31 | 1 | 238Н-1722063 | Кольцо уплотнительное |
| 32 | 1 | 239.1722035-01 | Поршень цилиндра |
| 33 | 1 | 8.8287 | Гайка |
| 34 | 1 | 2 531 112 202 | Кольцо 94-100-36-2 |
| 35 | 1 | 312326-П | Шайба |
| 36 | 1 | 238-1723280 | Ввертыш |
| 37 | 1 | 239.1722024-10 | Цилиндр |
| 38 | 6 | 201457-П29 | Болт |
| 39 | 6 | 252005-П2 | Шайба |
| 40 | 1 | 201.1708269-01 | Прижим |
| 41 | 5 | 216234-П29 | Шпилька |
| 42 | 1 | 258039-П29 | Шплинт |
| 43 | 1 | 4 573 827 006 | Датчик скорости 1101.3843 |
| 44 | 1 | 2 531 112 066 | Кольцо 018-022-25-1 |
| 45 | 1 | 202.1721205-41 | Крышка выходного вала |
| 46 | 1 | 202.1721088-40 | Манжета в сб. |
| 47 | 6 | 4 595 561 060 | Гайка |
| 48 | 10 | 252007-П2 | Шайба |
| 49 | 1 | 4 599 331 201 | Пробка |
| 50 | 1 | 202.1721203-01 | Прокладка крышки |
| 51 | 1 | 201.3802034 | Шестерня привода спидометра |
| 52 | 1 | 216364-П29 | Шпилька |
| 53 | 2 | 201.1722057-01 | Ось вилки |
| 54 | 1 | 201.1722050-41 | Вилка |
| 55 | 2 | 201.1722078-01 | Обойма подшипника |
| 56 | 62 | 201.1722067 | Ролик 2*7,5 А5 |
| 57 | 2 | 201.1722077-01 | Ось подшипника |
| 58 | 1 | 4 573 734 914 | Выключатель ВК-4 03Б-3716000 |
| 59 | 3 | 239.172291 | Прокладка регулировочная |
| 60 | 1 | 312333-П | Шайба |
| 61 | 1 | 239.1722094 | Штифт фиксатора |
| 62 | 1 | 4 691 187 960 | Шарик Б12,7-100 |
| 63 | 1 | 236-1702106 | Пружина |
| 64 | 2 | 312212-П2 | Шайба |
| 65 | 1 | 201.1721440-01 | Крышка картера |
| 66 | 4 | 201565-П29 | Болт |
| 67 | 1 | 201.1721442-01 | Прокладка крышки |
| 68 | 1 | 2 531 112 624 | Кольцо 013-018-30-2-1 |
| 69 | 1 | 239.1708200 | Клапан блокировки с электромагнитом и болтом в сб. |
| 70 | 2 | 201466-П29 | Болт |
| 71 | 2 | 201-1701036 | Прокладка регулировочная |
| 72 | 2 | 201-1701035 | Прокладка регулировочная |
| 73 | 1 | 238М-1721252-01 | Кольцо упорное |
Валы и шестерни демультипликатора коробок передач ЯМЗ 238ВМ5, ЯМЗ 238ВМ7, ЯМЗ 238ВК7 двигателя ЯМЗ 238БЕ2
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 4 622 926 822 | Подшипник 822806Д |
| 2 | 1 | 202.1721386-01 | Муфта соединительная |
| 3 | 1 | 201.1721390 | Кольцо |
| 4 | 1 | 202.1721375-51 | Шестерня солнечная |
| 5 | 1 | 238М-1721382-11 | Кольцо тоцевое |
| 6 | 2 | 202.1721157-41 | Кольцо фрикционное |
| 7 | 1 | 238М-1721312-51 | Вал выходной с удлинителем |
| 8 | 1 | 238М-1721350 | Шестерня коронная в сб. |
| 1 | 238М-1721354 | Шестерня коронная | |
| 3 | 238М-1721356-01 | Сегмент упорный | |
| 6 | 253844-П | Заклепка | |
| 9 | 1 | 201.1721180-51 | Муфта зубчатая высшего диапазона |
| 10 | 5 | 202.1721330-51 | Ось сателлита |
| 11 | 140 | 4 692 160 750 | Ролик Ш 8*16 АР |
| 12 | 10 | 201.1721334-01 | Кольцо торцевое сателлита |
| 13 | 15 | 202.1721340-41 | Втулка промежуточная |
| 14 | 5 | 202.1721325-41 | Сателлит |
| 15 | 6 | 201.1721164-40 | Пружина |
| 16 | 6 | 238М-1721166-01 | Штифт фиксатора |
| 17 | 1 | 258623-П2 | Штифт |
| 18 | 1 | 239.1721244 | Болт крепления фланца |
| 19 | 1 | 312392-П2 | Шайба |
| 20 | 1 | 239.1721243 | Шайба |
| 21 | 1 | 238К-1721240-01 | Фланец крепления карданного вала |
| 22 | 1 | 202.3802033-40 | Червяк привода спидометра |
| 23 | 1 | 202.1708230-41 | Кольцо зубчатое |
| 24 | 1 | 201.1721413-01 | Кольцо упорное |
| 25 | 2 | 201.1721414-01 | Прокладка регулировочная |
| 26 | 2 | 201.1721416-01 | Прокладка регулировочная |
| 27 | 1 | 200-1701034 | Кольцо стопорное |
| 28 | 1 | 4 612 745 384 | Подшипник 50217К5 |
| 29 | 5 | 310067-П2 | Болт |
| 1 | 258296-П2 | Шплинт | |
| 30 | 1 | 202.1721182-51 | Кольцо маслонакопителя |
Управление механизмом переключения демультипликатора двигателя ЯМЗ 238БЕ2
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 238Н-1723010-01 | Воздухораспределитель в сб. | |
| 1 | 7 | 310122-П2 | Болт |
| 2 | 4 | 238-1723280 | Ввертыш |
| 3 | 4 | 312326-П34 | Шайба |
| 4 | 2 | 238Н-1723028 | Цилиндр |
| 5 | 2 | 238Н-1723170 | Шайба упорная |
| 6 | 1 | 238Н-1723020 | Золотник в сб. |
| 7 | 1 | 238Н-1723024 | Золотник |
| 8 | 3 | 238-1723026 | Кольцо уплотнительное |
| 9 | 4 | 238-1723019 | Гнездо золотника |
| 10 | 4 | 25.3111.2062 | Кольцо 014-018-25-2-1 |
| 11 | 2 | 252005-П2 | Шайба |
| 12 | 2 | 252135-П2 | Шайба |
| 13 | 2 | 201462-П29 | Болт |
| 14 | 1 | 238Н-1723032 | Клапан впускной в сб. |
| 15 | 1 | 238М-1723037 | Пружина |
| 16 | 1 | 238Н-1723049 | Прокладка |
| 17 | 1 | 238Н-1723041 | Крышка клапана |
| 18 | 12 | 252134-П2 | Шайба |
| 19 | 11 | 201420-П29 | Болт |
| 20 | 1 | 310239-П29 | Болт |
| 21 | 12 | 312482-П34 | Шайба |
| 22 | 1 | 238Н-1723100 | Сапун |
| 23 | 1 | 310043-П29 | Болт |
| 24 | 2 | 240-1104458 | Скоба крепления воздухопроводов |
| 25 | 1 | 238М-1723081-40 | Воздухопровод подвода воздуха |
| 26 | 1 | 240-1104350 | Прокалдка |
| 27 | 1 | 238М-1723082-40 | Воздухопровод подвода воздуха |
| 1 | 238Н-1723015-Б | Корпус | |
| 28 | 1 | 238М-1723162-40 | Воздухопровод подвода воздуха к клапану |
| 29 | 1 | 238Н-1723018-Б | Корпус воздухораспределителя |
| 1 | 258637-П2 | Штифт корпуса | |
| 30 | 1 | 240-1005586 | Кольцо уплотнительное |
| 31 | 1 | 238Н-1723092 | Корпус впускного клапана |
| 32 | 1 | 238Н-1723036 | Пружина |
| 33 | 1 | 238Н-1723154 | Шайба |
| 34 | 1 | 238Н-1723290 | Диафрагма толкателя в сб. |
| 35 | 1 | 238Н-1723038 | Толкатель |
| 36 | 2 | 238-1723044 | Сухарь блокирующего устройства |
| 37 | 1 | 238Н-1723045 | Шток поршня |
| 38 | 1 | 238Н-1723047 | Пружина |
| 39 | 1 | 238Н-1723048 | Прокладка |
| 40 | 1 | 238Н-1723043 | Втулка толкателя центрирующая |
| 41 | 2 | 238Н-1723031 | Кольцо уплотнительное |
| 42 | 2 | 238Н-1723030 | Поршень |
| 43 | 2 | 238-1723029-Б | Прокладка |
| 44 | 8 | 252004-П2 | Шайба |
Натяжное устройство двигателя ЯМЗ 238БЕ2
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 25.6421.1403 | Ремень зубчатый 2 кл. II-14*10-937 |
| 2 | 1 | 236-3509300-А3 | Устройство натяжное в сб. |
| 3 | 2 | 201460-П29 | Болт |
| 4 | 6 | 252135-П2 | Шайба |
| 5 | 1 | 200271-П29 | Болт |
| 6 | 1 | 236-3509318-В | Крышка |
| 7 | 1 | 236-3509320 | Прокладка |
| 8 | 1 | 236-1028224 | Кольцо стопорное |
| 9 | 1 | 236-1307148 | Кольцо пружинное |
| 10 | 2 | 46.1212.1322 | Подшипник 6-203А |
| 10 | 2 | 46.1212.1266 | Подшипник 203А |
| 11 | 1 | 236-3509324-Б | Кольцо распорное |
| 12 | 1 | 236-1307107 | Кольцо |
| 13 | 1 | 236-3509312-В | Шкив |
| 14 | 1 | 236-3509316-Б | Ось шкива |
| 15 | 1 | 45.9167.5012 | Масленка 2.3.45 Ц6 |
| 16 | 2 | 250659-П29 | Гайка |
| 17 | 1 | 204-1308054 | Шайба |
| 18 | 1 | 236-3509306-А | Кронштейн |
| 19 | 1 | 252137-П2 | Шайба |
| 20 | 1 | 250515-П29 | Гайка |
| 21 | 1 | 236-3509308-Б | Болт-натяжитель в сб. |
| 22 | 3 | 201454-П29 | Болт |
Генератор в сборе, его крепление и привод двигателя ЯМЗ 238БЕ2
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 236-3701002 | Комплект ремней привода генератора |
| 2 | 25.6411.1107 | Ремень 2 кл. I-8,5*8-850 | |
| 2 | 1 | 236-3701025-Б2 | Планка натяжителя |
| 3 | 1 | 252038-П29 | Шайба |
| 4 | 3 | 252135-П2 | Шайба |
| 5 | 2 | 201458-П29 | Болт |
| 6 | 1 | 45.7371.0697 | Генератор 1322.3771 в сб., для двигателей на а/м МАЗ |
| 7 | 1 | 45.7371.0528 | Генератор 1702.3771 в сб., для двигателей на а/м КрАЗ |
| 8 | 1 | 238-3701780 | Палец |
| 9 | 1 | 236-3701774 | Кронштейн |
| 10 | 2 | 252006-П29 | Шайба |
| 11 | 2 | 252136-П2 | Шайба |
| 12 | 1 | 250512-П29 | Гайка |
| 13 | 1 | 216233-П29 | Шпилька |
| 14 | 1 | 250511-П29 | Гайка |
| 15 | 1 | 201501-П29 | Болт |
Генератор 1702.3771 двигателя ЯМЗ 238БЕ2
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1702.3771010 | Генератор в сб. | |
| 1 | 1 | 1702.3771301 | Крышка со стороны контактных колец в сб. |
| 2 | 1 | Конденсатор К73-21-в-100В-2,2мкф(+;-20%) | |
| 3 | 17 | Х-4001-Т | Шайба |
| 4 | 1 | МХ-1239 | Болт |
| 5 | 1 | 1702.3771060 | Крышка подшипника |
| 6 | 2 | 5817.3701150 | Вывод |
| 7 | 2 | РР127-3702005 | Втулка |
| 8 | 2 | 292.3701009 | Клемма соединительная |
| 9 | 2 | 292.3701013 | Колодка |
| 10 | 5 | Х-4003 | Гайка |
| 11 | 1 | Г250П1-3701010 | Щеткодержатель в сб. |
| 12 | 1 | Г250П1-3701011 | Щеткодержатель |
| 13 | 1 | Г250П1-3701020 | Щетка |
| 14 | 1 | Г250П1-3701030 | Щетка |
| 15 | 1 | Г250П1-3701012 | Крышка щеткодержателя |
| 16 | 2 | 8Х-1497 | Шайба |
| 17 | 2 | Г250-3701016 | Болт специальный |
| 18 | 5 | МХ-0093 | Винт |
| 19 | 2 | 8Х-1533 | Гайка |
| 20 | 1 | М11-40076-Т | Шайба |
| 21 | 1 | Х-1482-Т | Шайба |
| 22 | 1 | Г250-3701319А1-Т | Втулка изоляционная |
| 23 | 1 | Г250И1-3701308 | Втулка |
| 24 | 1 | Г250-3701352А1-02 | Болт контактный |
| 25 | 1 | 1702.3771100 | Статор в сб. |
| 26 | 1 | 1702.3771200 | Ротор в сб. |
| 27 | 1 | 45.9824.1259 | Шпонка |
| 28 | 1 | Г250-3701404 | Шайба специальная |
| 29 | 1 | 1702.3771216 | Втулка распорная |
| 30 | 1 | МХ-0235-01 | Гайка |
| 31 | 2 | МХ-1246 | Винт |
| 32 | 2 | Х-1012-Т | Шайба |
| 33 | 2 | 8Х-1496 | Шайба |
| 34 | 2 | МХ-1303-Т | Шайба |
| 35 | 1 | ИАЕЮ.435.214.014-04ГЧ | Блок БПВ 46-65-02 |
| 1 | 581.3701326 | Колодка штырьевая | |
| 36 | 1 | 46.1982.5999 | Подшипник В6-180502К1С9Ш1 |
| 37 | 4 | МХ-0139 | Винт |
| 38 | 1 | 46.1982.7142 | Подшипник 6-180603КС9Ш1 |
| 39 | 1 | 581.3701054 | Втулка |
| 40 | 1 | 32.3701401 | Крышка со стороны привода |
| 41 | 1 | Г250Ж-3701055-10 | Вентилятор |
| 42 | 1 | 1702.3771051 | Шкив |
| 43 | 1 | МХ-0234-Т | Шайба |
Стартер в сборе и его крепление двигателя ЯМЗ 238БЕ2
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 45.7375.1699 | Стартер 2501.3708-20 в сб. |
| 2 | 1 | 240-3708721 | Скоба |
| 3 | 1 | 200853-П29 | Болт |
| 4 | 1 | 252138-П2 | Шайба |
| 5 | 4 | 201563-П29 | Болт |
| 6 | 4 | 252137-П2 | Шайба |
| 7 | 1 | 236-3708702-Б | Кронштейн верхний |
| 8 | 1 | 236-3708704-Б | Кронштейн нижний |
| 9 | 1 | 240-3708724-Б | Штифт |
Стартер двигателя ЯМЗ 238БЕ2
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | СТ103А-3708338 | Кольцо |
| 2 | 1 | 25.3708101 | Корпус |
| 3 | 1 | МХ-1087 | Шайба |
| 4 | 1 | СТ103А-3708046 | Кольцо |
| 5 | 4 | СТ103-3708102 | Полюс |
| 6 | 8 | Х1-11-58 | Винт |
| 7 | 2 | СТ103-3708003 | Шпилька |
| 8 | 2 | МХ-0142 | Шайба |
| 9 | 2 | МХ-0954 | Шайба |
| 10 | 2 | СТ103А-3708045 | Шайба |
| 11 | 1 | СТ103-3708150 | Катушка |
| 12 | 2 | 25.3708005 | Шайба |
| 13 | 2 | МХ-0276 | Шайба |
| 14 | 17 | Х-1482-Т | Шайба |
| 15 | 2 | 8Х-1533 | Гайка |
| 16 | 1 | 45.9816.8046 | Шайба |
| 17 | 1 | М8*1*20 | Болт |
| 18 | 2 | Х2-9302 | Гайка |
| 19 | 2 | 7Х-4289 | Шайба |
| 20 | 1 | МХ-0825 | Шайба |
| 21 | 1 | МХ-0037 | Шайба |
| 22 | 1 | СТ103А-3708339 | Кольцо |
| 23 | 1 | СТ103-3708030 | Шина |
| 24 | 1 | 25.3708300 | Крышка коллектора |
| 25 | 1 | СТ103А-3708309 | Втулка |
| 26 | 1 | 25.3708320 | Траверса |
| 27 | 8 | 2500.3708050 | Щетка |
| 28 | 8 | 7Х-4196 | Винт |
| 29 | 2 | 45.9432.1109 | Винт |
| 30 | 1 | СТ142-3708070 | Ось |
| 31 | 1 | 16.3708406 | Кольцо |
| 32 | 4 | МХ-0905 | Винт |
| 33 | 4 | Х-4001 | Шайба |
| 34 | 4 | 8Х-1497 | Шайба |
| 35 | 1 | 25.3708001 | Кожух |
| 36 | 1 | 25.3708002 | Прокладка |
| 37 | 1 | 25.3708510 | Корпус привода |
| 38 | 1 | 25.3708403 | Шайба упорная |
| 39 | 1 | 25.3708600-10 | Привод в сб. |
| 40 | 12 | 25.3708502 | Винт |
| 41 | 1 | 25.3708501 | Шайба привода |
| 42 | 1 | М67 2615 030 | Сальник |
| 43 | 1 | 25.3708410 | Крышка привода |
| 44 | 6 | 25.3708404 | Винт |
| 45 | 1 | 25.3708200 | Якорь |
| 46 | 2 | МХ-1104 | Болт |
| 47 | 2 | МХ-1032 | Шайба |
| 48 | 1 | 25.3708450 | Рычаг |
| 49 | 1 | СТ103-3708120 | Катушка |
| 50 | 2 | 25.3708004 | Пластина |
Реле стартера двигателя ЯМЗ 238БЕ2
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 4 | 7Х-4289 | Шайба |
| 2 | 2 | МХ-0825 | Шайба |
| 3 | 4 | МХ-1020 | Винт |
| 4 | 5 | Х-4001 | Шайба |
| 5 | 1 | 8Х-1497 | Шайба |
| 6 | 1 | РС25-3708080 | Крышка |
| 7 | 1 | РС25-3708006-Б | Прокладка |
| 8 | 1 | РС25-3708013 | Скоба |
| 9 | 2 | МХ-0021 | Шайба |
| 10 | 1 | РС25-3708030 | Диск контактный |
| 11 | 1 | РС100-3708003 | Шайба |
| 12 | 1 | РС25-3708007 | Пружина |
| 13 | 1 | ВМ-3354-37 | Шайба |
| 14 | 2 | РС25-3708011 | Болт контактный |
| 15 | 1 | 45.9871.1018 | Шплинт |
| 16 | 1 | 25.3708802 | Гайка |
| 17 | 1 | 25.3708801 | Втулка |
| 18 | 1 | 25.3708806 | Шайба |
| 19 | 1 | 25.3708804 | Чашка |
| 20 | 1 | 18.3708011 | Пружина |
| 21 | 1 | 25.3708805 | Чашка |
| 22 | 1 | 25.3708803 | Прокаладка |
| 23 | 1 | 25.3708850 | Якорь |
| 24 | 1 | РС103-3708100 | Ярмо с катушкой |
| 25 | 1 | 540244 | Наконечник |
| 26 | 4 | Х2-9302 | Гайка |
| 27 | 1 | МХ-1146 | Болт |
| 28 | 1 | 1-МЮ-37 | Шайба |
| 29 | 1 | МХ-0434 | Шайба |
| 30 | 1 | РС25-3708002-В | Корпус реле стартера |
| 31 | 3 | МХ-1032 | Шайба |
| 32 | 3 | Х-1482 | Шайба |
| 33 | 3 | МХ-1215 | Болт |
| 34 | 1 | МХ-1031 | Наконечник |
| 35 | 1 | РС25-3708016 | Прокладка |
| 36 | 1 | РС25-3708015 | Втулка |
| 37 | 1 | РС25-3708014 | Втулка |
| 38 | 4 | МХ-0287 | Шайба |
| 39 | 4 | МХ-1126 | Болт |
| 40 | 1 | 25.3708800 | Реле стартера в сб. |
