Блок цилиндров двигателя ЯМЗ 238ДЕ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 238Б-1002261-Б2 | Крышка шестерен распределения в сб |
| 2 | 1 | 236-1002272 | Маслоотражатель |
| - | 1 | 316169-П2 | Пробка |
| - | 6 | 316608-П29 | Ввертыш |
| 3 | 1 | 201-1005034-Б | Манжета в сборе |
| 4 | 1 | 238Б-1002264-Б2 | Крышка шестерен распределения |
| 5 | 2 | 252016-П29 | Шайба |
| 6 | 4 | 200827-П29 | Болт |
| 7 | 2 | 200328-П29 | Болт |
| 8 | 12 | 252136-П2 | Шайба |
| 9 | 1 | 7511.1001020-20 | Кронштейн передней опоры |
| 10 | 8 | 200325-П29 | Болт |
| 11 | 2 | 216344-П29 | Шпилька |
| 12 | 1 | 216262-П29 | Шпилька |
| 13 | 1 | 238АК-1002266 | Прокладка правая |
| 14 | 1 | 236-1002258-А3 | Прокладка |
| 15 | 1 | 236-1002255-В4 | Крышка верхняя в сб |
| 16 | 1 | 312534-П2 | Шайба |
| 17 | 3 | 250513-П29 | Гайка |
| 18 | 1 | 236-1002283-А | Прокладка с сеткой в сб |
| 19 | 1 | 236-1002282-Б | Заглушка |
| 20 | 4 | 201499-П29 | Болт |
| 21 | 1 | 238Н-1002012-Ж | Блок цильндров в сб |
| 23 | 42 | 7511.1003016-10 | Шпилька крепления головки цилиндров |
| 24 | 1 | 238Н-1002011-И2 | Блок цилиндров в сб |
| 25 | 5 | 236-1005180-А | Болт стяжной короткий |
| 26 | 10 | 236-1005181 | Шайба |
| 27 | 1 | 238-1111620 | Трубка отвода масла от ТНВД |
| 28 | 2 | 310096-П2 | Болт |
| 29 | 4 | 312326-П34 | Шайба |
| 30 | 4 | 200463-П29 | Болт |
| 31 | 4 | 312515-П29 | Шайба |
| 32 | 1 | 310219-П29 | Болт-пробка |
| 33 | 1 | 312482-П34 | Шайба |
| 34 | 1 | 236-1014272 | Прокладка |
| 35 | 1 | 238Н-1002402 | Заглушка |
| 36 | 16 | 252135-П2 | Шайба |
| 37 | 2 | 201456-П29 | Болт |
| 38 | 1 | 236-1002314-Б | Прокладка |
| 39 | 10 | 252137-П2 | Шайба |
| 40 | 10 | 310044-П29 | Болт |
| 41 | 1 | 238-1002310-В9 | Картер маховика в сб |
| 41 | 1 | 238-1002311-Б2 | Картер маховика в сб |
| 44 | 1 | 238-1002312-В7 | Картер маховика |
| 45 | 1 | 236-1002333 | Указатель верхней мертвой точки поршня |
| 46 | 1 | 236-1002318 | Крышка люка картера |
| 47 | 4 | 201454-П29 | Болт |
| 48 | 1 | 236-1005160-А4 | Манжета в сборе |
| 49 | 1 | 236-1002315 | Маслоотражатель |
| 50 | 5 | 201-1306075-А | Прокладка |
| 51 | 5 | 236-1002404 | Заглушка |
| 52 | 1 | 238Н-1002015-И2 | Блок цилиндров |
| 53 | 5 | 236-1005178-А | Болт стяжной длинный |
| 54 | 1 | 236-1005152-Г | Крышка заднего подшипника коленчатого вала |
| 55 | 3 | 238-1005156 | Крышка промежуточного подшипника коленчатого вала |
| 56 | 10 | 312304-П | Шайба |
| 57 | 10 | 236-1005159 | Болт |
| 58 | 1 | 236-1005140-В | Крышка переднего подшипника коленчатого вала |
| 59 | 1 | 238АК-1002265 | Прокладка левая |
| 60 | 1 | 45 9827 0016 | Заглушка 38 |
| 61 | 2 | 252138-П2 | Шайба |
| 62 | 2 | 200822-П29 | Болт |
Головка цилиндров двигателя ЯМЗ 238ДЕ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 2 | 238-1003013-Ж2 | Головка цилиндров в сб |
| - | 8 | 316198-П29 | Пробка |
| 2 | 8 | 312472-П34 | Шайба |
| 3 | 8 | 236-1003114-В2 | Кольцо уплотнительное |
| 4 | 8 | 236-1003112-В | Стакан форсунки |
| 5 | 8 | 236-1003113 | Гайка крепления стакана |
| 6 | 2 | 238-1003270 | прокладка крышки |
| 7 | 1 | 238-1003244-А | Крышка головки цилиндров с болтами в сб |
| 8 | 8 | 236-1003272 | Болт крепления крышки |
| 9 | 8 | 258039-П29 | Шплинт |
| 10 | 8 | 204А-1003278 | Прокладка |
| 11 | 1 | 238-1003260-Б | Крышка головки цилиндров |
| 12 | 8 | 236-1007262 | Манжета впускного клапана в сб |
| 13 | 8 | 236-1007032-БР | Втулка клапана направляющая |
| 14 | 8 | 313992-П | Заглушка |
| 15 | 42 | 311423-П5 | Гайка |
| 16 | 42 | 312399-П2 | Шайба |
| 17 | 1 | 238-1003257 | Крышка головки цилиндров с сапуном в сб |
| 18 | 1 | 201-1114064-А | Цепочка |
| 19 | 1 | 201-1114060-А | Крышка маслоналивного патрубка в сб |
| 20 | 1 | 201-1114061-А | Крышка маслоналивного патрубка |
| 21 | 1 | 201-1114065-А2 | Прокладка крышки маслоналивного патрубка |
| 22 | 1 | 238-1003262 | Крышка головки цилиндров с ребрами и патрубком в сб |
| 23 | 2 | 238-1003206-А4 | Прокладка головки цилиндров в сб |
| 24 | 2 | 238-1003210-В8 | Прокладка головки цилиндров |
| 25 | 8 | 22 4831 2800 | Кольцо Ф-4 фторопластовое |
| 26 | 8 | 236-1003110-В4 | Седло выпускного клапана |
| 27 | 8 | 236-1003108-Б | Седло впускного клапана |
| 28 | 14 | 313934-П | Заглушка |
| 29 | 4 | 236-1003330 | Рым-болт |
Поршень и шатун двигателя ЯМЗ 238ДЕ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 8 | 236-1004002-А3 | Комплект поршневых колец на один поршень |
| 1 | 8 | 236-1004002-А4 | Комплект поршневых колец на один поршень |
| 2 | 8 | 236-1004038-Б | Расширитель маслосъемного кольца |
| 3 | 8 | 236-1004035-В | Кольцо поршневое маслосъемное |
| 4 | 8 | 236-1004034 | Кольцо поршневое маслосъемное с расширителем в сборе |
| 5 | 8 | 236-1004032-А3 | Кольцо поршневое компрессионное |
| 6 | 8 | 236-1004025-В | Кольцо поршневое компрессионное |
| 7 | 8 | 236-1004030-Б | Кольцо поршневое компрессионное верхнее |
| 8 | 8 | 236-1002023 | Кольцо уплотнительное нижнее |
| 9 | 8 | 236-1002024-А | Кольцо уплотнительное верхнее |
| 10 | 8 | 236-1002040 | Кольцо антикавитационное |
| 11 | 8 | 236-1002021-А5 | Гильза цилиндра |
| 12 | 8 | 238НБ-1004015-Б4 | Поршень |
| 13 | 8 | 238НБ-1004008 | Комплект гильзы, поршня и уплотнительных колец |
| 13 | 8 | 238Б-1004008 | Комплект гильзы, поршня и уплотнительных колец |
| 14 | 8 | 238НБ-1004005-А3 | Комплект гильзы, поршня и уплотнительных колец |
| 14 | 8 | 238Б-1004005-А4 | Комплект гильзы, поршня и уплотнительных колец |
| 14 | 8 | 238Б-1004005-10 | Комплект гильзы, поршня и уплотнительных колец |
| 14 | 8 | 238Б-1004005 | Комплект гильзы, поршня и уплотнительных колец |
| 15 | 16 | 236-1004022-Б | Кольцо стопорное |
| 16 | 8 | 236-1004020 | Палец поршневой |
| 17 | 8 | 840.1006026-10 | Втулка шатуна |
| 18 | 8 | 236-1004050-В3 | Шатун |
| 19 | 8 | 236-1004055-Г2 | Крышка шатуна |
| 20 | 8 | 236-1004063-Б2 | Болт крышки шатуна длинный |
| 21 | 8 | 236-1004062-Б2 | Болт крышки шатуна короткий |
| 22 | 8 | 236-1004045-Б3 | Шатун в сборе |
Вал коленчатый и маховик двигателя ЯМЗ 238ДЕ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 238БЕ-1000107 | Вал коленчатый с вкладышами подшипников, комплект |
| 2 | 1 | 238-1000104-В2 | Вкладыши шатунных подшипников 88 мм., комплект |
| 3 | 1 | 238-1000104-В2-Р1 | Вкладыши шатунных подшипников 87,75 мм., комплект |
| 3 | 1 | 238-1000104-В2-Р2 | Вкладыши шатунных подшипников 87,50 мм., комплект |
| 3 | 1 | 238-1000104-В2-Р3 | Вкладыши шатунных подшипников 87,25 мм., комплект |
| 3 | 1 | 238-1000104-В2-Р4 | Вкладыши шатунных подшипников 87 мм., комплект |
| 3 | 1 | 238-1000104-В2-Р5 | Вкладыши шатунных подшипников 86,75 мм., комплект |
| 3 | 1 | 238-1000104-В2-Р6 | Вкладыши шатунных подшипников 86,50 мм., комплект |
| 4 | 8 | 313933-П | Заглушка |
| 5 | 1 | 313853-П | Заглушка |
| 6 | 1 | 238БЕ-1005009 | Вал коленчатый в сб. |
| 7 | 1 | 238-1000102-Б2 | Вкладыши коренных подшипников 110 мм., комплект |
| 7 | 1 | 238-1000102-Б2-Р1 | Вкладыши коренных подшипников 109,75 мм., комплект |
| 7 | 1 | 238-1000102-Б2-Р2 | Вкладыши коренных подшипников 109,50 мм., комплект |
| 7 | 1 | 238-1000102-Б2-Р3 | Вкладыши коренных подшипников 109,25 мм., комплект |
| 7 | 1 | 238-1000102-Б2-Р4 | Вкладыши коренных подшипников 109 мм., комплект |
| 7 | 1 | 238-1000102-Б2-Р5 | Вкладыши коренных подшипников 108,75 мм., комплект |
| 7 | 1 | 238-1000102-Б2-Р6 | Вкладыши коренных подшипников 108,50 мм., комплект |
| 8 | 5 | 236-1005170-В | Вкладыш подшипника верхний |
| 9 | 16 | 236-10040058-В | Вкладыш нижней головки шатцна |
| 10 | 4 | 236-1005183-Д | Полукольцо упорного подшипника |
| 11 | 2 | 7511.1005132 | Штифт установочный маховика |
| 12 | 1 | 236-1005042 | Маслоотражатель задний |
| 13 | 1 | 238Н-1005015 | Вал коленчатый с противовесами в сб. |
| 14 | 2 | 236-1005169 | Штифт установочный полукольца |
| 15 | 2 | 201-1005169 | Штифт |
| 16 | 8 | 7511.1005127 | Болт крепления маховика |
| 17 | 1 | 7511.1005137 | Пластина |
| 18 | 1 | 236-1701478-Б | Корпус манжеты |
| 19 | 1 | 240-1307090 | Манжета в сб. |
| 20 | 1 | 46.1212.1626 | Подшипник 6-205К |
| 21 | 1 | 238-1005115-Н | Маховик в сб. |
| 22 | 1 | 236-1005125-В | Обод зубчатый маховика |
| 23 | 12 | 312579-П29 | Шайба |
| 24 | 12 | 201501-П29 | Болт |
| 25 | 5 | 236-1005171-В | Вкладыш подшипника нижний |
| 26 | 3 | 314006-П | Шпонка |
| 27 | 1 | 238Б-1005030 | Шестерня коленчатого вала |
| 28 | 1 | 238-1005026-Б | Противовес передний |
| 29 | 1 | 236-1005043 | Маслоотражатель передний |
| 30 | 1 | 236-1005056-А | Шайба замковая |
| 31 | 1 | 236-1005055 | Гайка кольцевая |
| 32 | 1 | 236НЕ-1005061-Б | Шкив |
| 33 | 1 | 201-1005066 | Шайба |
| 34 | 1 | 310040-П29 | Болт |
Вал распределительный двигателя ЯМЗ 238ДЕ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 236-1006214-Г2 | Шестерня привода распределительного вала |
| 2 | 1 | 236-1029116-А | Шестерня ведущая |
| 3 | 1 | 236-1006236-Б | Фланец упорный |
| 4 | 1 | 236-1006026-А | Втулка передняя |
| 5 | 4 | 236-1006037-А | Втулка |
| 6 | 2 | 252135-П2 | Шайба |
| 7 | 2 | 310129-П2 | Болт |
| 8 | 1 | 238Б-1006015-Г2 | Вал распределительный |
| 9 | 6 | 252156-П2 | Шайба |
| 10 | 6 | 310130-П2 | Болт |
| 11 | 1 | 45 9824 6266 | Шпонка |
| 12 | 1 | 311412-П2 | Гайка |
| 13 | 1 | 312580-П2 | Шайба |
Клапаны и толкатели двигателя ЯМЗ 238ДЕ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 236-1007247-Б | Втулка оси толкателей задняя |
| 2 | 2 | 236-1007236 | Ось толкателей крайняя |
| 3 | 32 | 236-1007186 | Втулка толкателя |
| 4 | 3 | 236-1007246 | Втулка оси толкателей промежуточная |
| 5 | 2 | 236-1007242 | Ось толкателей средняя |
| 6 | 4 | 236-1007248 | Втулка толкателей распорная |
| 7 | 1 | 236-1007244 | Втулка оси толкателей передняя |
| 8 | 16 | 236-1007180 | Толкатель в сборе |
| 9 | 16 | 201-1007194 | Ось ролика |
| 10 | 416 | 46 9416 1251 | Ролик 1,5*13,8А5 |
| 11 | 16 | 201-1007190 | Ролик толкателя |
| 12 | 16 | 236-1007176-А2 | Штанга толкателя |
| 13 | 16 | 236-1007148-Б | Винт регулировочный |
| 14 | 16 | 311516-П2 | Гайка |
| 15 | 16 | 236-1007146-В2 | Коромысло клапана |
| 16 | 16 | 236-1007118-В | Втулка коромысла |
| 17 | 16 | 236-1007144-В2 | Коромысло клапана с втулкой в сб |
| 18 | 16 | 236-1007103-А | Кольцо пружинное |
| 19 | 16 | 312392-П2 | Шайба |
| 20 | 16 | 236-1007024-В | Тарелка пружинная |
| 21 | 8 | 236-1007015-В4 | Клапан выпускной |
| 22 | 32 | 236-1007028-А | Сухарь |
| 23 | 16 | 236-1007026-Б | Втулка тарелки |
| 24 | 16 | 311408-П2 | Гайка |
| 25 | 16 | 312632-П2 | Шайба |
| 26 | 16 | 236-1007091-Б2 | Ось коромысла в сб |
| 27 | 16 | 310420-П2 | Шпилька |
| 28 | 16 | 7511.1007020 | Пружина наружная |
| 29 | 16 | 236-1007021-А | Пружина внутренняя |
| 30 | 8 | 236-1007010-В | Клапан впускной |
| 31 | 16 | 7511.1007025 | Шайба пружинная |
Коллекторы выпускные двигателя ЯМЗ 238ДЕ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 7511.1008043 | Труба подводящая правая |
| 2 | 18 | 250512-П5 | Гайка |
| 3 | 16 | 252136-П2 | Шайба |
| 4 | 4 | 200320-П29 | Болт |
| 5 | 4 | 238НБ-1008054 | Прокладка |
| 6 | 1 | 238Ф-1008482 | Патрубок-кронштейн |
| 7 | 2 | 238НБ-1008088-А | Сильфон |
| 8 | 18 | 310228-П | Болт |
| 9 | 1 | 7511.1008042 | Труба подводящая левая |
| 10 | 6 | 312300-П2 | Шайба |
| 11 | 2 | 236БЕ-1008058 | Прокладка |
| 12 | 1 | 7511.1008026 | Коллектор выпускной левый задний |
| 13 | 2 | 238Ф-1008022 | Коллектор выпускной передний |
| 14 | 16 | 240Н-1008504 | Болт |
| 15 | 16 | 240Н-1008510-А | Втулка |
| 16 | 8 | 238Ф-1008027 | Прокладка |
| 17 | 1 | 7511.1008025 | Коллектор выпускной правый задний |
Картер масляный для автомобилей МАЗ двигателя ЯМЗ 238ДЕ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 238Ф-1009010-Б2 | Картер масляный с заглушкой в сб |
| 2 | 1 | 238Ф-1009012-Б2 | Картер масляный в сб |
| 3 | 2 | 236-1014272 | Прокладка |
| 4 | 1 | 238Н-1002402 | Заглушка |
| 5 | 38 | 252135-П2 | Шайба |
| 6 | 2 | 201454-П29 | Болт |
| 7 | 1 | 238-1009040-А | Прокладка картера |
| 8 | 36 | 201456-П29 | Болт |
| 9 | 1 | 201-1009042-Б | Прокладка пробки |
| 10 | 1 | 316180-П2 | Пробка |
Насос масляный двигателя ЯМЗ 238ДЕ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| - | 1 | 238Б-1011014-А | Насос масляный в сб |
| 1 | 2 | 310254-П2 | Болт |
| 2 | 2 | 252136-П2 | Шайба |
| 3 | 1 | 238Б-1011230 | Шестерня ведомая привода |
| 4 | 1 | 236-1011217-В3 | Фланец упорный |
| 5 | 1 | 316156-П | Пробка |
| 6 | 1 | 236-1011202-А | Шестерня промежуточная |
| 7 | 1 | 236-1011208-В | Ось промежуточной шестерни |
| 8 | 1 | 238Б-1011018-Б | Корпус насоса со втулками в сб |
| - | 1 | 238Б-1011015-Б | Корпус насоса в сб |
| - | 4 | 238Б-1011034 | Втулка |
| 9 | 2 | 236-1011380 | Прокладка регулировочная |
| 10 | 14 | 252135-П2 | Шайба |
| 11 | 2 | 201458-П29 | Болт |
| 12 | 3 | 236-1011296 | Прокладка |
| - | 1 | 238Ф-1011398-А2 | Труба всасывающая с заборником в сб |
| - | 1 | 238В-1011398-Б3 | Труба всасывающая с заборником в сб, для а/м КрАЗ |
| 13 | 1 | 238Ф-1011400-В | Труба всасывающая с фланцами в сб |
| - | 1 | 238В-1011400-Г | Труба всасывающая с фланцами в сб, для а/м КрАЗ |
| 14 | 1 | 238Ф-1011300-А | Чашка заборника в сб |
| 15 | 1 | 204А-1011310-В | Сетка |
| 16 | 2 | 252005-П2 | Шайба |
| 17 | 2 | 206513-П2 | Болт |
| 18 | 1 | 204А-1011318-Б | Крючок |
| 19 | 1 | 258252-П | Шплинт |
| 20 | 2 | 201466-П2 | Болт |
| 21 | 4 | 201464-П2 | Болт |
| 22 | 1 | 238Б-1011019-Б | Крышка масляного насоса со втулками в сб |
| 23 | 1 | 238Б-1011030 | Шестерни подачи масла ведомая |
| 24 | 1 | 238Б-1011040 | Шестерни подачи масла ведущая |
| 25 | 1 | 45 9824 6257 | Шпонка |
| 26 | 2 | 310156-П2 | Болт |
| 27 | 2 | 252137-П2 | Шайба |
| 28 | 2 | 236-1012067 | Пробка |
| 29 | 3 | 312347-П29 | Шайба |
| 30 | 1 | 238Б-1011058 | Пружина |
| 31 | 1 | 238Б-1011054 | Клапан |
| 32 | 1 | 238Б-1011050 | Корпус клапана |
| 33 | 2 | 206Д-1011066 | Прокладка |
| 34 | 1 | 238Б-1011048 | Клапан редукционный в сб |
| 35 | 2 | 200274-П29 | Болт |
| 36 | 1 | 238Б-1011350-Б | Труба отводящая насоса в сб |
| 37 | 3 | 236-1011358-А | Прокладка |
| 38 | 1 | 258071-П29 | Шплинт |
| 39 | 1 | 236-1011073 | Колпачок |
| 40 | 1 | 240-1011055 | Клапан |
| 41 | 4 | 312668-П | Шайба |
| 42 | 1 | 240-1011057 | Пружина |
| 43 | 1 | 238Б-1011060 | Корпус клапана |
| 44 | 2 | 240-1005586 | Кольцо уплотнительное |
| 45 | 2 | 314681-П29 | Штуцер |
| 46 | 1 | 238Б-1011056 | Клапан дифференциальный в сб |
| 47 | 1 | 238Б-1011065 | Труба отводящая насоса в сб |
| 48 | 1 | 238Б-1011069 | Фланец |
| 49 | 4 | 200270-П2 | Болт |
| 50 | 4 | 312326-П34 | Шайба |
| 51 | 2 | 310096-П2 | Болт |
| 52 | 1 | 238Б-1011098 | Труба соединительная в сб |
Система охлаждения поршней маслом двигателя ЯМЗ 238ДЕ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 238Н-1011426-В | Труба правая |
| 2 | 1 | 316135-П2 | Пробка |
| 3 | 2 | 204-1011371 | Прокладка |
| 4 | 2 | 238Н-1011432 | Втулка упорная боковая |
| 5 | 2 | 312482-П34 | Шайба |
| 6 | 2 | 200458-П29 | Болт |
| 7 | 8 | 238Н-1011445-А2 | Форсунка охлаждения поршней в сб |
| 8 | 2 | 314537-П | Угольник |
| 9 | 1 | 238Н-1011520-Б | Труба перепускная |
| 10 | 1 | 238Н-1011428-В | Труба левая |
| 11 | 1 | 238Б-1011440 | Клапан системы охлаждения поршней в сб |
| 12 | 1 | 240-10005586 | Кольцо уплотнительное |
| 13 | 1 | 238Н-1011450 | Плунжер |
| 14 | 1 | 238Н-1011442-Б | Корпус |
| 15 | 3 | 312347-П29 | Шайба |
| 16 | 1 | 238Б-1011456 | Пружина |
| 17 | 1 | 238Н-1011458 | Упор пружины |
| 18 | 1 | 252133-П2 | Шайба |
| 19 | 1 | 220077-П2 | Винт регулировочный |
| 20 | 8 | 201454-П2 | Болт |
| 21 | 8 | 252135-П2 | Шайба |
Фильтр масляный двигателя ЯМЗ 238ДЕ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 220048-П29 | Винт регулировочный |
| 2 | 1 | 250610-П29 | Гайка |
| 3 | 1 | 252155-П2 | Шайба |
| 4 | 2 | 312359-П29 | Шайба |
| 5 | 2 | 312377-П | Шайба-изолятор |
| 6 | 1 | 240-1017298-Б | Втулка уплотнительная |
| 7 | 1 | 240-1017067-В | Корпус пробки |
| 8 | 1 | 240-1017294-Б | Контакт сигнализатора |
| - | 1 | 240-107293-Б2 | Пробка перепускного клапана в сборе |
| 9 | 4 | 201505-П29 | Болт |
| 10 | 4 | 252136-П2 | Шайба |
| 11 | 1 | 316139-П2 | Пробка |
| 12 | 1 | 238Б-1012020-В | Корпус фильтра |
| - | 1 | 238Б-1012010-Б | Фильтр маслянный в сб |
| 13 | 2 | 236-1012100 | Прокладка корпуса |
| 14 | 1 | 840.1012127-10 | Штуцер корпуса |
| 15 | 1 | 840.1012051-10 | Крышка замковая |
| - | 1 | 840.1012038-12 | Элемент фильтрующий в упаковке |
| - | 1 | 840.1012039-14 | Элемент фильтрующий в упаковке |
| 16 | 1 | 840.1012040-12 | Элемент фильтрующий |
| 1 | 840.1012040-14 | Элемент фильтрующий | |
| 18 | 1 | 840.1012083-10 | Кольцо 125*4,5*4,5-2б |
| 19 | 1 | 206Д-1011066 | Прокладка |
| 20 | 1 | 236-1012058 | Пружина |
| 21 | 3 | 312347-П29 | Шайба |
| 22 | 1 | 240-1017286 | Корпус сигнализатора |
| 23 | 1 | 240-1017292 | Шток сигнализатора |
| 24 | 1 | 240-1017291 | Пружина сигнализатора |
| 25 | 1 | 206Д-1011055-А | Плунжер клапана |
| 17 | 1 | 238Б-1012077-Б2 | Колпак с пружиной в сб. |
Теплообменник жидкостно-масляный двигателя ЯМЗ 238ДЕ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| - | 1 | 238Б-1013600-А | Теплообменник жидкостно-масляный в сб |
| 1 | 1 | 238Б-1013622-А | Корпус жидкостно-масляного теплообменника |
| 2 | 2 | 238Б-1013630 | Втулка |
| 3 | 2 | 25 3111 6144 | Кольцо 025-031-36-2-5 |
| 4 | 3 | 250513-П29 | Гайка |
| 5 | 8 | 252136-П2 | Шайба |
| 6 | 8 | 252006-П29 | Шайба |
| 7 | 1 | 238Б-1013724 | Патрубок подводящий |
| 8 | 3 | 310423-П29 | Шпилька |
| 9 | 4 | 850.1303188 | Прокладка |
| 10 | 4 | - | Хомут червячный АВА 58-75-С7/9-W1 |
| - | 4 | - | Хомут червячный TORRO S50-70/9C7-W1 |
| - | 4 | 316205-П | Хомут в сб |
| 11 | 2 | 238Б-1013740 | Рукав соединительный |
| 12 | 5 | 201499-П29 | Болт |
| 13 | 1 | 238Б-1013726 | Патрубок подводящий |
| 14 | 4 | 252137-П2 | Шайба |
| 15 | 2 | 201565-П29 | Болт |
| 16 | 2 | 201-1306075-А | Прокладка |
| 17 | 4 | 252135-П2 | Шайба |
| 18 | 2 | 201454-П29 | Болт |
| 19 | 1 | 236-1002404 | Заглушка |
| 20 | 1 | 238Б-1013732 | Патрубок отводящий |
| 21 | 1 | 238Б-1013728 | Патрубок отводящий переходной |
| 22 | 2 | 238Б-1013720 | Муфта соединительная |
| 23 | 4 | 25 3111 2253 | Кольцо 032-040-46-2-1 |
| 24 | 2 | 238Б-1013710 | Крышка теплообменника |
| 25 | 2 | 238Б-1013682 | Прокладка крышки теплообменника |
| 26 | 2 | 238Б-1013650 | Элемент теплопередающий |
| 27 | 2 | 25 3111 6319 | Кольцо 180-190-46-2-5 |
| 28 | 1 | 840.1011364 | Клапан |
| 29 | 1 | 204-1011368 | Пружина |
| 30 | 3 | 252004-П29 | Шайба |
| 31 | 1 | 204-1011371 | Прокладка |
| 32 | 1 | 204Т-1011370-Б | Пробка |
| 33 | 2 | 200399-П29 | Болт |
| 34 | 16 | 252005-П29 | Шайба |
| 35 | 16 | 200279-П29 | Болт |
| 36 | 2 | 201462-П29 | Болт |
| - | 1 | 840.1305008 | Кран сливной в сб с рычагом |
| 37 | 1 | 240-1305013-Б | Корпус крана сливного |
| 38 | 1 | 240-1305032 | Стержень |
| 39 | 1 | 240-1305025 | Клапан |
| 40 | 1 | 258039-П29 | Шплинт |
| 41 | 1 | 240-1305044 | Кольцо запорное |
| 42 | 1 | 240-1305030-В | Пружина |
| 43 | 1 | 240-1305036 | Кольцо уплотнительное |
| 44 | 1 | 240-1305041 | Гайка нажимная |
| 45 | 1 | 842.1305028 | Рычаг |
Вентиляция картера, двигателя с индивидуальными головками двигателя ЯМЗ 238ДЕ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 7511.1003265 | Крышка головки цилиндров |
| 2 | 1 | 840.1303024 | Прокладка |
| 3 | 1 | 201-1114060-А | Крышка в сб |
| 4 | 1 | 201-1114061-А | Крышка |
| 5 | 1 | 201-1114065-А2 | Прокладка |
| 6 | 1 | 7511.1014094 | Сапун с патрубком в сб |
| 7 | 1 | 201-1114064-А | Цепочка |
| 8 | 1 | 236-1014104 | Сапун в сб |
| 9 | 1 | 240-1014120 | Кольцо уплотнительное |
| 10 | 1 | 7511.1014146 | Патрубок сапуна |
| 11 | 1 | 7511.1014262 | Экран сапуна |
| 12 | 2 | 201499-П29 | Болт |
Электрофакельное устройство двигателя ЯМЗ 238ДЕ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 7511.1022826 | Трубка топливная от ТНВД к клапану |
| 2 | 2 | 201452-П29 | Болт |
| 3 | 2 | 252135-П2 | Шайба |
| 4 | 2 | 252134-П2 | Шайба |
| 5 | 2 | 201416-П29 | Болт |
| 6 | 1 | 238-1022840 | Трубка топливная от клапана к свечам |
| 7 | 2 | 45 7375 5041 | Свеча факельная 1112.3740 |
| 8 | 3 | 310122-П29 | Болт |
| 9 | 6 | 312482-П34 | Шайба |
| 10 | 1 | 45 7376 5001 | Клапан электромагнитный 1102.3741 |
| 12 | 1 | 238Ф-1022815 | Кронштейн клапана |
Маслоочиститель центробежный двигателя ЯМЗ 238ДЕ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 312672-П | Шайба |
| 2 | 1 | 250615-П2 | Гайка |
| 3 | 1 | 236-1028162 | Прокладка |
| 4 | 1 | 236-1028250 | Колпак маслоочистителя |
| 5 | 1 | 312310-П34 | Шайба |
| 6 | 1 | 312103-П29 | Гайка |
| 7 | 1 | 236-1028180 | Ротор в сб |
| 8 | 1 | 311808-П2 | Гайка |
| 9 | 1 | 312497-П2 | Шайба |
| 10 | 1 | 236-1028242 | Колпак ротора |
| 11 | 1 | 236-1028160 | Отражатель |
| 12 | 1 | 236-1028184 | Корпус ротора в сб |
| 13 | 2 | 236-1028238 | Жиклер |
| 14 | 1 | 236-1028246 | Кольцо уплотнительное |
| 15 | 1 | 236-1028031-А2 | Ось маслоочистителя |
| 16 | 1 | 236-1028020-Б | Корпус |
| 17 | 1 | 236-1028010 | Маслоочиститель центробежный |
| 18 | 1 | 236-1028122 | Прокладка |
| 19 | 3 | 252136-П2 | Шайба |
| 20 | 3 | 201499-П29 | Болт |
Привод ТНВД двигателя ЯМЗ 238ДЕ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 250661-П2 | Гайка |
| 2 | 1 | 312510-П2 | Шайба |
| 3 | 1 | 236-1029122-А | Шестерня ведомая привода |
| 4 | 3 | 45 9348 6557 | Болт |
| 5 | 1 | 236-1029123 | Фланец упорный |
| 6 | 1 | 236-1029034 | Кольцо упорное |
| 7 | 1 | 46 1213 3873 | Подшипник 305 |
| 8 | 1 | 236-1029172 | Корпус подшипника |
| 9 | 2 | 45 9824 6266 | Шпонка |
| 10 | 1 | 236-1029154-В | Вал |
| 11 | 1 | 46 1213 4023 | Подшипник 306А |
| 12 | 1 | 236-1029240-Б | Манжета в сб |
| - | 1 | 236-1029300-Б | Муфта привода в сб |
| 13 | 1 | 236-1029286-Б2 | Полумуфта ведомая |
| 14 | 4 | 252135-П2 | Шайба |
| 15 | 4 | 201456-П29 | Болт |
| 16 | 12 | 312647-П2 | Шайба |
| 17 | 2 | 310111-П29 | Болт |
| 18 | 2 | 310103-П29 | Болт |
| 19 | 4 | 45 9556 1057 | Гайка |
| 20 | 8 | 236-1029274 | Пластина |
| 21 | 1 | 236-1029265 | Пластина центрирующая |
| 22 | 1 | 236-1029264-Г | Фланец полумуфты |
| 23 | 1 | 240-1029284-В | Болт |
| 24 | 1 | 236-1029268-Г | Полумуфта ведущая |
| 25 | 2 | 45 9348 1571 | Болт |
| - | 1 | 236-1029005 | К-т деталей привода ТНВД |
Трубопроводы топливные двигателя ЯМЗ 238ДЕ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 8 | 238-1104308-Д | Труба высокого давления в сб |
| 2 | 16 | 314721-П29 | Гайка |
| 3 | 8 | 7511.1104345 | Фланец |
| 4 | 8 | 7511.1104342 | Втулка нажимная |
| 5 | 8 | 7511.1104359 | Труба высокого давления |
| 6 | 8 | 238-1104340-Д | Шайба |
| - | 16 | 312670-П29 | Болт |
| 7 | 2 | 310260-П2 | Болт |
| 8 | 13 | 312326-П34 | Шайба |
| 9 | 1 | 236-1104384-Г | Труба отводящая в сб |
| 10 | 4 | 240-1104459 | Скоба |
| 11 | 1 | 238-1104310-Д | Труба высокого давления 1-ой секции |
| 12 | 1 | 238-1104312-Д | Труба высокого давления 2-ой секции |
| 13 | 4 | 240-1104350 | Прокладка |
| 14 | 4 | 240-1104458 | Скоба |
| 15 | 6 | 201422-П29 | Болт |
| 16 | 25 | 312482-П34 | Шайба |
| 17 | 10 | 310122-П2 | Болт |
| 18 | 1 | 238-1104318-Д | Труба высокого давления 5-ой секции |
| 19 | 1 | 238-1104320-Д | Труба высокого давления 6-ой секции |
| 20 | 1 | 310239-П29 | Болт |
| 21 | 1 | 238-1104346-В | Трубка отводящая в сб |
| 22 | 1 | 240-1104337 | Прокладка |
| 23 | 1 | 315492-П29 | Кляммер |
| 24 | 1 | 236-1104334 | Трубка отвода топлива от плунжерных пар |
| 25 | 2 | 315484-П29 | Кляммер |
| 26 | 2 | 238-1104370-Б | Трубка дренажная в сб |
| 27 | 2 | 314650-П29 | Ниппель |
| 28 | 1 | 238-1104324-Д | Труба высокого давления 8-ой секции |
| 29 | 1 | 238-1104322-Д | Труба высокого давления 7-ой секции |
| 30 | 8 | 7511.1104344 | Уплотнитель |
| 31 | 8 | 240-1104368 | Прокладка |
| 32 | 16 | 316233-П29 | Шпилька |
| 33 | 1 | 238-1104316-Д | Труба высокого давления 4-ой секции |
| 34 | 1 | 238-1104314-Д | Труба высокого давления 3-ей секции |
| 35 | 16 | 252135-П2 | Шайба |
| 36 | 16 | 250511-П29 | Гайка |
| 37 | 1 | 236-1104430 | Наконечник трубки |
| 38 | 1 | 310096-П2 | Болт |
| 39 | 1 | 236-1104441 | Скоба |
| 40 | 1 | 236-1104457-Б | Прокладка |
| 41 | 1 | 236-1104440 | Скоба |
| 42 | 2 | 252134-П2 | Шайба |
| 43 | 1 | 238-1104422-Д | Трубка отводящая в сб |
| 44 | 1 | 236-1104426-Д | Трубка отводящая в сб |
Фильтр грубой очистки топлива для КрАЗ двигателя ЯМЗ 238ДЕ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 204А-1105510-Б | Фильтр грубой очистки топлива |
| 2 | 1 | 201-1105538 | Элемент фильтрующий |
| 1 | 201-1105540 | Элемент фильтрующий в упаковке | |
| 3 | 1 | 201-1105552-А | Прокладка крышки |
| 4 | 1 | 201-1105550 | Крышка |
| 5 | 4 | 252135-П2 | Шайба |
| 6 | 4 | 201460-П29 | Болт |
| 7 | 1 | 201-1117124 | Пробка |
| 8 | 1 | 201-1015624 | Прокладка |
| 9 | 1 | 201-1105516 | Корпус |
| 10 | 1 | 312482-П | Шайба |
| 11 | 1 | 316184-П29 |

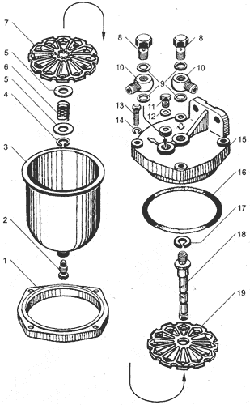

Фильтр грубой очистки топлива для МАЗ двигателя ЯМЗ 238ДЕ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 2 | 840.1105010 | Фильтр грубой очистки топлива | |
| 1 | 2 | 840.1105084 | Фланец |
| 2 | 2 | 840.1117144 | Пробка сливная |
| 3 | 2 | 840.1105050 | Стакан |
| 4 | 2 | 840.1028087 | Кольцо |
| 5 | 4 | 252017-П2 | Шайба |
| 6 | 2 | 840.1105408 | Пружина |
| 7 | 18 | 840.1105412 | Диск |
| 8 | 4 | 310096-П29 | Болт |
| 9 | 8 | 312326-П34 | Шайба |
| 10 | 4 | 236-1104429 | Наконечник трубки |
| 11 | 2 | 316184-П29 | Пробка |
| 12 | 2 | 312382-П34 | Шайба |
| 13 | 8 | 4 593 461 526 | Болт |
| 14 | 8 | 4 598 166 046 | Шайба |
| 15 | 2 | 840.1105015 | Крышка |
| 16 | 2 | 2 531 112 221 | Кольцо 120-126-36-2-1 |
| 17 | 2 | 252138-П2 | Шайба |
| 18 | 2 | 840.1105406 | Ось |
| 19 | 2 | 840.1105402 | Диск верхний |
Насос топливоподкачивающий двигателя ЯМЗ 238ДЕ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 236-1106213-Б | Корпус топливоподкачивающего насоса в сб. |
| 2 | 1 | 236-1106256 | Кольцо стопорное |
| 3 | 1 | 33.1106222 | Шток с втулкой в сб. |
| 4 | 1 | 236-1106240 | Толкатель поршня |
| 5 | 2 | 236-1106246 | Сухарь толкателя |
| 6 | 1 | 236-1106242 | Ролик толкателя |
| 7 | 1 | 42.1106244-10 | Ось ролика |
| 8 | 2 | 236-1106264 | Клапан насоса |
| 9 | 2 | 236-1106272 | Пружина клапана |
| 10 | 2 | 852212 | Шайба |
| 11 | 1 | 236-1106276 | Пробка клапана |
| 12 | 1 | 236-1106288-В | Насос топливопрокачивающий в сб. |
| 13 | 1 | 236-1106314-В | Рукоятка |
| 14 | 1 | 236-1106298-Е | Поршень со штоком в сб. |
| 15 | 1 | 236-1110479 | Кольцо уплотнительное |
| 16 | 1 | 2 531 113 053 | Кольцо 006-010-25-2-1 |
| 17 | 1 | 236-1106342 | Колпачок защитный |
| 18 | 1 | 236-1106306-Б | Кольцо |
| 19 | 1 | 236-1106324-Г | Корпус цилиндра |
| 20 | 1 | 236-1106292-Е | Цилиндр |
| 21 | 1 | 240-1106285 | Прокладка |
| 22 | 1 | 236-1106210-А2 | Насос топливоподкачивающий в сб. |
| 23 | 3 | 201420-П29 | Болт |
| 24 | 3 | 252134-П29 | Шайба |
| 25 | 1 | 236-1106234-А | Пробка пружины |
| 26 | 1 | 33.1112342 | Кольцо уплотнительное |
| 27 | 1 | 236-1106232 | Пружина поршня |
| 28 | 1 | 236-1106228 | Поршень насоса |
Корпус регулятора чстоты вращения двигателя ЯМЗ 238ДЕ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 807.1110020 | Корпус регулятора в сб. |
| 2 | 1 | 807.1110022 | Корпус регулятора |
| 3 | 1 | 236-1111196 | Кольцо уплотнительное |
| 4 | 1 | 312630-П | Шайба |
| 1 | 312768-П | Шайба | |
| 5 | 1 | 236-1111032 | ввертыш |
| 1 | 316617-П15 | ввертыш | |
| 6 | 1 | 260003-П15 | Палец |
| 7 | 1 | 2 531 112 013 | Кольцо 005-008-19-2-1 |
| 8 | 3 | 258639-П15 | Штифт |
| 9 | 3 | 311200-П29 | Винт |
| 10 | 3 | 312529-П15 | Шайба |
| 11 | 1 | 310139-П15 | Болт |
| 12 | 1 | 236-1110040-А2 | Державка грузов в сб. |
| 13 | 1 | 236-1110558-В | Стакан |
| 14 | 1 | 236-1110042 | Стопор пружинный |
| 15 | 1 | 4 612 120 838 | Подшипник 200 |
| 16 | 1 | 236-1110051-В | Валик державки |
| 17 | 1 | 4 612 121 092 | Подшипник 202 |
| 18 | 2 | 236-1110045 | Груз регулятора |
| 19 | 2 | 236-1110532 | Ролик |
| 2 | 236-1110534 | Ось ролика | |
| 20 | 1 | 236-1110046-Б | Державка грузов |
| 21 | 2 | 236-1110049 | Ось |
| 22 | 1 | 236-1110060-А3 | Муфта грузов в сб. |
| 23 | 1 | 236-1110065-Б | Пята упорная |
| 24 | 1 | 236-1110067 | Кольцо пружинное |
| 25 | 1 | 4 616 110 211 | Подшипник 8102 |
| 26 | 1 | 60.1110062-02 | Муфта грузов |
| 27 | 1 | 250634-П15 | Гайка |
| 28 | 1 | 312556-П15 | Шайба |
| 29 | 1 | 236-1110512 | Демпфер |
| 30 | 1 | 236-1110521 | Фланец |
| 31 | 4 | 236-1110517-Б2 | Сухарь |
| 32 | 1 | 236-1110516-Б3 | Шестерня |
| 33 | 1 | 236-1110518-Б | Втулка |
| 34 | 2 | 310140-П15 | Болт |
Регулятор частоты вращения двигателя ЯМЗ 238ДЕ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 60.1110129 | Крышка регулятора |
| 2 | 1 | 236-1110499-А3 | Прокладка крышки смотрового люка |
| 3 | 1 | 60.1110498-01 | Крышка смотрового люка |
| 4 | 2 | 852380-П15 | Винт |
| 5 | 12 | 252154-П29 | Шайба |
| 6 | 2 | 310600-П15 | Винт |
| 7 | 1 | 236-1110490 | Пружина буферная |
| 8 | 1 | 60.1110492-10 | Корпус буферной пружины |
| 9 | 1 | 311511-П15 | Гайка |
| 10 | 1 | 852920 | Гайка |
| 11 | 4 | 250508-П29 | Гайка |
| 12 | 5 | 312370-П29 | Шайба |
| 13 | 1 | 2 531 112 013 | Кольцо 005-008-19-2-1 |
| 14 | 1 | 310612-П15 | Винт |
| 15 | 1 | 852003-П15 | Болт |
| 16 | 1 | 236-1110200 | Винт регулировочный |
| 17 | 1 | 60.1110380-01 | Скоба кулисы в сб. |
| 18 | 1 | 852000-П29 | Болт |
| 19 | 1 | 310611-П15 | Винт |
| 20 | 1 | 312700-П15 | Шайба |
| 21 | 1 | 236-1110089 | Пружина компенсационная |
| 22 | 1 | 236-1110088 | Ось рычагов |
| 23 | 2 | 852205 | Шайба |
| 24 | 2 | 852369-П29 | Винт-заглушка |
| 25 | 1 | 236-1110151 | Рычаг управления регулятором |
| 26 | 1 | 252134-П29 | Шайба |
| 27 | 1 | 201418-П29 | Болт |
| 28 | 1 | 312347-П15 | Шайба |
| 29 | 1 | 236-1110482 | Кольцо уплотнительное |
| 30 | 2 | 236-1110476-Б | Втулка вала |
| 31 | 2 | 2 531 113 064 | Кольцо 016-020-25-2-2 |
| 32 | 1 | 314003-П | Шпонка |
| 33 | 1 | 60.1110467-30 | Вал рычага пружины |
| 34 | 5 | 852381-П15 | Винт |
| 35 | 1 | 236-1110392 | Ввертыш оси скобы |
| 36 | 1 | 852204 | Шайба |
| 37 | 1 | 236-1110390 | Ось скобы |
| 38 | 1 | 175.1110130 | Кулиса в сб. |
| 39 | 1 | 236-1110136-Б | Ось кулисы |
| 40 | 1 | 236-1110372-Б | Фиксатор кулисы |
| 41 | 1 | 175.1110227 | Пружина фиксатора |
| 42 | 1 | 60.1110132 | Кулиса в сб. |
| 43 | 1 | 60.1110220-02 | Ползун кулисы |
| 44 | 1 | 852020-П15 | Болт |
| 45 | 1 | 311512-П15 | Гайка |
| 46 | 2 | 292103 | Гайка |
| 47 | 1 | 240Б-1110416 | Корпус пружины корректора |
| 48 | 1 | 33.1110414 | Пружина корректора |
| 49 | 1 | 423.1110412 | Корректор |
| 50 | 1 | 238НБ-1110406-А2 | Рычаг регулятора |
| 51 | 1 | 852350-П15 | Винт |
| 52 | 3 | 258012-П15 | Шплинт |
| 53 | 1 | 236-1110066 | Ось пяты упорной |
| 54 | 1 | 236-1110433 | Серьга регулятора |
| 55 | 1 | 317849-П | Палец |
| 56 | 1 | 4 593 465 503 | Болт |
| 57 | 1 | 60.1110466 | Рычаг пружины |
| 58 | 1 | 60.1110462 | Пружина регулятора |
| 59 | 1 | 807.1110454-02 | Тяга рейки в сб. |
| 60 | 1 | 60.1110441-01 | Рычаг рейки |
| 61 | 1 | 60.1110438 | Пружина рычага рейки с зацепом в сб. |
| 62 | 1 | 60.1110448 | Пружина рычага рейки |
| 63 | 1 | 60.1110449 | Зацеп пружины |
| 64 | 1 | 852372 | Винт |
| 65 | 1 | 236-1110154-А | Прокладка крышки регулятора |
| 66 | 1 | 60.1110080 | Рычаг двуплечий |
| 67 | 1 | 852364-П15 | Винт |
| 68 | 1 | 250511-П15 | Гайка |
| 69 | 1 | 313955-П15 | Заглушка |
| 70 | 1 | 236-1110134-Б | Ввертыш оси кулисы |
| 71 | 1 | 236-1110394 | Укольцо уплотнительное |
| 72 | 1 | 236-1110396 | Пружина скобы кулисы возвратная |
| 73 | 1 | 236-1110398 | Крышка возвратной пружины |
| 74 | 1 | 236-1110262 | Шайба скобы кулисы |
| 75 | 1 | 2361110376 | Ось рычага останова |
| 1 | 201416-П29 | Болт |
Корректор подачи топлива по наддуву двигателя ЯМЗ 238ДЕ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 423.1110860-20 | Корректор подачи топлива по наддуву в сб. | |
| 1 | 1 | 423.1110880-10 | Корпус мембраны |
| 2 | 1 | 421.1110830 | Колпачок корпуса пружины |
| 3 | 1 | 312327-П | Шайба |
| 4 | 1 | 311448-П15 | Гайка |
| 5 | 1 | 421.1110828-11 | Корпус пружины корректора |
| 6 | 1 | 421.1110826-20 | Пружина корректора |
| 7 | 1 | 421.1110786-10 | Золотник корректора |
| 8 | 1 | 42.1111902 | Ввертыш в сб. |
| 9 | 1 | 852212 | Шайба |
| 10 | 1 | 421.1110881 | Прокладка корпуса мембраны |
| 11 | 4 | 318-85418 | Шайба |
| 12 | 1 | 421.1110901 | Ось рычага останова |
| 13 | 1 | 421.1110899 | Рычаг корректора в сб. |
| 14 | 1 | 421.1110802 | Пружина поршня |
| 15 | 1 | 423.1110866 | Корпус корректора |
| 16 | 1 | 423.1110932 | Пружина гильзы |
| 17 | 1 | 421.1110869 | Прокладка |
| 18 | 1 | 423.1110930 | Гильза упора |
| 19 | 1 | 421.1110800 | Поршень |
| 20 | 1 | 423.1110923 | Проставка корректора |
| 21 | 1 | 423.1110925-10 | Упор |
| 22 | 1 | 423.1110378 | Прокладка фланца |
| 23 | 1 | 423.1110921 | Фланец |
| 24 | 2 | 852010-П29 | Болт |
| 25 | 4 | 252135-П2 | Шайба |
| 26 | 4 | 250508-П29 | Гайка |
| 27 | 6 | 252154-П29 | Шайба |
| 28 | 1 | 423.1110924 | Прокладка проставки |
| 29 | 2 | 4 595 361 005 | Шпилька |
| 30 | 1 | 423.1110927-11 | Рычаг корректора в сб. |
| 31 | 1 | 852753-П | Штифт |
| 32 | 1 | 318-85205 | Болт упорный |
| 33 | 2 | 310122-П2 | Болт |
| 34 | 4 | 312482-П34 | Шайба |
| 35 | 1 | 310611-П29 | Винт |
| 36 | 1 | 840.1022826 | Трубка подвода воздуха к корректору |
| 37 | 3 | 852378 | Винт |
| 38 | 1 | 421.1110894 | Крышка мембраны |
| 39 | 1 | 312370-П15 | Шайба |
| 40 | 1 | 312325-П15 | Шайба |
| 41 | 1 | 421.1110878-01 | Мембрана |
| 42 | 1 | 421.1110882 | Фланец |
| 43 | 1 | 852921 | Шайба |
| 44 | 1 | 421.1110898 | Втулка штока |
| 45 | 1 | 318-85283 | Гайка |
| 46 | 1 | 421.1110897 | Шток мембраны |
| 47 | 1 | 421.1110905-10 | Пружина мембраны |
| 48 | 1 | 421.1110895 | Прокладка крышки корректора |
| 49 | 1 | 423.1110893 | Крышка корректора |
| 50 | 2 | 252134-П29 | Шайба |
| 51 | 2 | 852011-П29 | Болт |
| 52 | 1 | 310048-П29 | Болт |
| 53 | 1 | 852017 | Болт |
ТНВД двигателя ЯМЗ 238ДЕ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 806.1111005-50 | Топлоивный насос высокого давления в сб. | |
| 1 | 806.1111006-50 | Топлоивный насос высокого давления в сб. | |
| 1 | 1 | 80.1111021-30 | Корпус насоса в сб. |
| 1 | 236-1111042-А | Втулка рейки | |
| 2 | 8 | 236-1111027 | Заглушка |
| 3 | 1 | 852606-П15 | Шайба |
| 4 | 1 | 4 624 120 498 | Подшипник 7205А |
| 5 | 1 | 236-1111196 | Кольцо уплотнительное |
| 6 | 1 | 60.1111280-10 | Указатель начала подачи топлива |
| 7 | 2 | 236-1111193 | Прокладка крышки |
| 8 | 3 | 236-1111194 | Прокладка крышки |
| 9 | 3 | 236-1111195 | Прокладка крышки |
| 10 | 1 | 60.1111182-10 | Крышка подшипника |
| 11 | 4 | 311200-П29 | Винт |
| 12 | 1 | 2 531 312 454 | Манжета 2,2-25*42-2 |
| 13 | 2 | 312630-П | Шайба |
| 14 | 1 | 60.1111286 | ввертыш клапана |
| 15 | 1 | 60.1111282-01 | Клапан перепускной в сб. |
| 16 | 1 | 852893-П15 | Пробка |
| 17 | 4 | 852205 | Шайба |
| 18 | 4 | 852210 | Шайба |
| 19 | 1 | 60.1111289-10 | Пружина |
| 20 | 1 | 60.1111152 | Клапан |
| 21 | 1 | 60.1111285-10 | Корпус клапана |
| 22 | 1 | 238НБ-1111238 | Втулка рейки |
| 23 | 1 | 310704-П29 | Винт |
| 24 | 1 | 236-1111032 | Ввертыш корпуса |
| 25 | 8 | 901.1111102-10 | Клапан нагнетательный в сб. |
| 26 | 8 | 60.1111086 | Прокладка корпуса |
| 27 | 8 | 33.1111108 | Пружина клапана |
| 28 | 8 | 60.1111113-10 | Упор клапана |
| 29 | 8 | 60.1111118-20 | Штуцер топливного насоса |
| 30 | 8 | 60.1111120 | Сухарь штуцера |
| 31 | 4 | 252134-П29 | Шайба |
| 32 | 4 | 250508-П29 | Гайка |
| 33 | 4 | 201426-П29 | Болт |
| 34 | 2 | 236М-1111034-А | Ввертыш корпуса |
| 35 | 3 | 312327-П | Шайба |
| 36 | 1 | 310952-П15 | Винт |
| 37 | 2 | 316126-П15 | Пробка |
| 38 | 1 | 238-1111040 | Рейка ТНВД |
| 39 | 8 | 236М-1111083-А | Кольцо уплотнительное |
| 40 | 8 | 60.1111074-30 | Пара плунжерная |
| 41 | 1 | 80.1111169-01 | Экран |
| 42 | 2 | 236-1111245 | Кольцо уплотнительное |
| 43 | 2 | 80.1111425 | Пробка корпуса |
| 44 | 2 | 852206 | Шайба |
| 45 | 2 | 236-1111036 | Ввертыш корпуса |
| 46 | 2 | 852894-П15 | Пробка спуска воздуха |
| 47 | 8 | 236-1111122 | Винт установочный втулки плунжера |
| 48 | 1 | 852800 | Шпонка |
| 49 | 1 | 80.1111172-30 | Вал кулачковый |
| 50 | 8 | 60.1111136-02 | Толкатель плунжера в сб. |
| 51 | 8 | 236-1111151-Б | Тарелка пружины нижняя |
| 52 | 8 | 236-1111148-Б | Пружина толкателя |
| 53 | 8 | 236-1111150-Б | Тарелка пружины верхняя |
| 54 | 8 | 236-1111064-Б | Втулка зубчатого венца |
| 55 | 8 | 60.1111062 | Венец зубчатый |
| 56 | 8 | 852384 | Винт |
| 57 | 8 | 236-1111060-Б | Венец зубчатый в сб. |
| 58 | 2 | 314019-П | Шпонка |
| 59 | 2 | 312439-П15 | Шайба |
| 60 | 1 | 4 624 120 453 | Подшипник 7204А |
| 61 | 1 | 236-1111177-Б3 | Опора кулачкового вала |
| 62 | 2 | 2 531 112 013 | Кольцо 005-008-19-2-2 |
| 63 | 2 | 852011-П15 | Болт |
| 64 | 1 | 238-1111226-А2 | Прокладка крышки |
| 65 | 1 | 80.1111222 | Крышка ТНВД |
| 66 | 2 | 236-1111227-Б | Винт крепления крышки |
| 67 | 4 | 852203 | Шайба |
| 68 | 2 | 236-1111229-Б | Винт крепления крышки |
Форсунка двигателя ЯМЗ 238ДЕ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 8 | 310138-П2 | Шпилька |
| 2 | 8 | 236-1112163-Б2 | Скоба |
| 3 | 8 | 312466-П2 | Шайба |
| 4 | 8 | 250515-П2 | Гайка |
| 5 | 8 | 267.1112134 | Штанга |
| 6 | 8 | 267.1112382 | Проставка |
| 7 | 8 | 511.1112110 | Распылитель |
| 8 | 8 | 267.1112116 | Гайка распылителя |
| 9 | 8 | 312471-П | Шайба |
| 10 | 8 | 33.1112140 | Пружина |
| 11 | 8 | 267.1112136 | Тарелка пружины |
| 12 | 8 | 267.1112034 | Корпус форсунки |
| 13 | 8 | 852632-П | Шайба |
| 14 | 8 | 267.1112168 | Винт регулировочный |
| 15 | 8 | 267.1112194 | Гайка |
| 16 | 8 | 267.1112166 | Колпак форсунки |
| 17 | 8 | 267.1112010-03 | Форсунка в сб. |
| 18 | 8 | 267.1112154-01 | Штуцер |
| 19 | 8 | 267.1112172 | Стержень фильтра |
| 20 | 8 | 267.1112150-01 | Штуцер с фильтром в сб. |
Коллекторы впускные двигателя ЯМЗ 238ДЕ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 238БЕ-1115020 | Коллектор впускной правый |
| 2 | 2 | 236-1115036-А2 | Прокладка |
| 3 | 1 | 316105-П29 | Пробка |
| 4 | 1 | 316603-П29 | Ввертыш |
| 5 | 1 | 7511.1115032 | Патрубок соединительный |
| 6 | 4 | 216262-П29 | Шпилька |
| 7 | 20 | 250513-П29 | Гайка |
| 8 | 8 | 312300-П2 | Шайба |
| 9 | 1 | 7511.1115128 | Патрубок впускной |
| 10 | 1 | 238Ф-1115132 | Прокладка |
| 11 | 1 | 7511.1115280-01 | Труба соединительная в сб. |
| 12 | 1 | 238Ф-1115048 | Рукав |
| 13 | 2 | 238Ф-1115138 | Хомут стяжной в сб. |
| 14 | 20 | 252136-П2 | Шайба |
| 15 | 4 | 201495-П29 | Болт |
| 16 | 1 | 7511.1115059 | Кронштейн коллектора |
| 17 | 4 | 200315-П29 | Болт |
| 18 | 1 | 238Б-1115021 | Коллектор впускной левый |
| 19 | 8 | 236-1115026 | Прокладка |
| 20 | 16 | 216259-П29 | Шпилька |
| 20 | 16 | 310423-П29 | Шпилька |
Фильтр тонкой очистки топлива двигателя ЯМЗ 238ДЕ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 236-1117010-А4 | Фильтр |
| 2 | 2 | 252136-П2 | Шайба |
| 3 | 2 | 250512-П29 | Гайка |
| 4 | 1 | 312630-П34 | Шайба |
| 5 | 1 | 240Н-1117147 | Клапан-жиклер |
| 6 | 1 | 240Н-1117155 | Жиклер |
| 7 | 1 | 4 691 185 560 | Шарик |
| 8 | 1 | 240Н-1117158 | Пружина |
| 9 | 2 | 252002-П29 | Шайба |
| 10 | 1 | 240Н-1117160 | Пробка |
| 11 | 1 | 316121-П29 | Пробка |
| 12 | 1 | 201-1117122-Б | Болт |
| 13 | 1 | 201-1117120 | Прокладка |
| 14 | 1 | 236-1117028-Б | Крышка |
| 15 | 1 | 201-1117116-А | Прокладка |
| 16 | 1 | 201-1117118 | Прокладка |
| 17 | 1 | 201-1117040-А | Элемент фильтрующий |
| 1 | 201-1117038-А | Элемент фильтрующий в упаковке | |
| 18 | 1 | 204А-1117029 | Пружина с кольцом в сб. |
| 19 | 1 | 201-1117016-Б2 | Колпак форсунки |
| 20 | 1 | 312482-П34 | Шайба |
| 21 | 1 | 316184-П29 | Пробка |
| 22 | 2 | 310254-П2 | Болт |
| 1 | 201-1017122-Б | Кольцо уплотнительное |
Турбокомпрессор двигателя ЯМЗ 238ДЕ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 12.1118130-10 | Корпус компрессора в сб. |
| 2 | 3 | 201418-П29 | Болт |
| 3 | 1 | 12.1118134 | Корпус компрессора |
| 4 | 3 | 2 531 116 057 | Кольцо 010-014-75-2-5 |
| 5 | 1 | 240Н-1118282 | Кольцо уплотнительное |
| 6 | 1 | 12.1118135-10 | Вставка корпуса компрессора |
| 7 | 1 | 12.1118120 | Гайка |
| 8 | 1 | 12.1118110-12 | Колесо компрессора |
| 9 | 1 | 12.1118036 | Болт-стопор |
| 10 | 1 | 12.1118294 | Проставка корпуса турбины |
| 11 | 4 | 12.1118106 | Кольцо уплотнительное |
| 12 | 6 | 310437-П | Шпилька |
| 13 | 1 | 12.1118154-20 | Корпус турбины |
| 14 | 4 | 312300-П2 | шайба |
| 15 | 3 | 12.1118103 | Пластина |
| 16 | 6 | 12.1118104 | Болт |
| 17 | 1 | 122.1118086 | Колесо турбины с валом в сб. |
| 18 | 4 | 250512-П5 | Гайка |
| 19 | 1 | 238Ф-1118158 | Прокладка |
| 20 | 4 | 201505-П29 | Болт |
| 21 | 1 | 12.1118024 | Корпус подшипников |
| 2 | 258364-П2 | Штифт | |
| 22 | 1 | 122.1118030 | Втулка подшипниковая |
| 23 | 2 | 12.1118270 | Шайба упорная |
| 24 | 1 | 12.1118268 | Шайба распорная |
| 25 | 1 | 122.1118276 | Втулка упорная |
| 26 | 1 | 12.1118272 | Подшипник упорный |
| 27 | 1 | 12.1118180 | Экран маслосбрасывающий |
| 28 | 1 | 12.1118284 | Маслоотражатель |
| 29 | 1 | 12.1118283 | Втулка уплотнительный колец |
| 30 | 12 | 201457-П29 | Болт |
| 31 | 8 | 252135-П2 | Шайба |
| 32 | 4 | 12.1118102 | Пластина компрессора |
| 33 | 1 | 12.1118280 | Крышка корпуса подшипников |
| 34 | 1 | 12.1118240 | Кольцо уплотнительное |
| 35 | 4 | 252005-П2 | Шайба |
| 1 | 122.1118002 | Комплект ротора турбокомпрессора |
Трубки подвода и слива масла турбокомпрессора двигателя ЯМЗ 238ДЕ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 122.1118010 | Турбокомпрессор в сб. |
| 2 | 1 | 315455-П29 | Кляммер |
| 3 | 1 | 238БМ-1111558 | Трубка подвода масла к корректору по наддуву |
| 4 | 1 | 310236-П29 | Болт |
| 5 | 2 | 201495-П2 | Болт |
| 6 | 4 | 252156-П2 | Шайба |
| 7 | 2 | 312326-П34 | Шайба |
| 8 | 1 | 238Ф-1118224 | Фланец турбокомпрессора |
| 9 | 1 | 238Ф-1118225 | Прокладка |
| 10 | 1 | 201458-П29 | Болт |
| 11 | 2 | 252135-П2 | Шайба |
| 12 | 2 | 252005-П29 | Шайба |
| 13 | 4 | 238Н-1017153 | Скоба крепления трубки |
| 14 | 1 | 201466-П29 | Болт |
| 15 | 1 | 238Ф-1118226 | Трубка подвода масла к турбокомпрессору |
| 1 | 238Ф-1118220 | Трубка подвода масла к турбокомпрессору в сб. | |
| 16 | 2 | 238Н-1017243 | Гайка упорная |
| 17 | 2 | 238Н-1017318 | Кольцо |
| 18 | 2 | 314678-П29 | Штуцер проходной |
| 19 | 2 | 314802-П | Муфта конусная |
| 20 | 2 | 238Н-1017216 | Наконечник трубки |
| 21 | 1 | 310096-П2 | Болт |
| 22 | 1 | 314681-П29 | Штуцер |
| 23 | 1 | 236-1306082 | Штуцер трубки слива масла |
| 24 | 1 | 236-1306084 | Рукав |
| 25 | 2 | 297575-П29 | Шплинт |
| 26 | 2 | 316215-П | Хомут |
| 27 | 2 | 201497-П29 | Болт |
| 28 | 2 | 238Н-1017150 | Втулка |
| 4 | 240-1104336-Б | Втулка | |
| 29 | 1 | 238П-1017156 | Проставка скобы |
| 30 | 1 | 238Б-1118340 | Трубка слива масла |
| 31 | 1 | 238Ф-1118322 | Прокладка |
| 32 | 1 | 310122-П2 | Болт |
| 33 | 2 | 312482-П34 | Шайба |
| 34 | 1 | 240-1104337 | Прокладка кляммера |
| 35 | 1 | 315352-П29 | Кляммер |
Муфта опережения впрыскивания топлива двигателя ЯМЗ 238ДЕ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 807.1121010-13 | Муфта опережения впрыскивания топлива в сб. | |
| 2 | 1 | 852505-П15 | Гайка кольцевая |
| 3 | 1 | 60.1121114 | Пружина тарельчатая |
| 4 | 1 | 2 531 312 603 | Манжета 2,2-75*94-2 |
| 5 | 1 | 60.1121086-40 | Корпус муфты |
| 6 | 1 | 60.1121052-10 | Полумуфта ведущая |
| 7 | 1 | 60.1121066-01 | Манжета ведущей полумуфты |
| 8 | 1 | 807.1121060-10 | Втулка |
| 9 | 1 | 2 531 112 221 | Кольцо 120-126-36-2-1 |
| 10 | 2 | 60.1121038 | Проставка |
| 11 | 2 | 60.1121034-10 | Груз |
| 12 | 1 | 60.1121020-30 | Полумуфта ведомая |
| 13 | 6 | 60.1121103 | Прокладка |
| 14 | 4 | 236-1121072 | Прокладка |
| 15 | 2 | 60.1121070-11 | Пружина |
| 16 | 2 | 852621-П15 | Шайба |
| 17 | 2 | 852204 | Шайба |
| 18 | 2 | 311253-П15 | Винт |
Водяные трубы и термостаты системы охлаждения двигателя ЯМЗ 238ДЕ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 4 | 200276-П29 | Болт |
| 2 | 20 | 252135-П2 | Шайба |
| 3 | 1 | 7511.1306051-10 | Патрубок с защитным экраном в сб. |
| 4 | 1 | 236-1306053 | Патрубок |
| 5 | 1 | 7511.1306055 | Экран защитный |
| 6 | 4 | 236-1306054-А | Прокладка |
| 7 | 2 | 4 591 441 038 | Термостат ТС107-1306100-06 |
| 8 | 2 | 7511.1306050-10 | Коробка термостата с ниппелем в сб. |
| 2 | 7511.1306052 | Коробка термостата | |
| 2 | 236-1306082 | Ниппель | |
| 9 | 1 | 4 599 300 006 | Кран ПС7-0 |
| 1 | 314537-П29 | Угольник | |
| 10 | 3 | 316169-П2 | Пробка |
| 11 | 1 | 238-1003290-Д | Труба водяная правая |
| 12 | 6 | 236-1003292 | Прокладка |
| 13 | 12 | 250511-П29 | Гайка |
| 14 | 12 | 216235-П29 | Шпилька |
| 15 | 4 | Хомут червячный ABA 22-32-С7/9-W1 | |
| 15 | 4 | Хомут червячный TORRO S20-32/9C7-W1 | |
| 16 | 1 | 7511.1306070-10 | Тройник с соединительными трубками в сб. |
| 17 | 1 | 238-1003291-В | Труба водяная левая |
| 18 | 1 | 236НЕ2-1306053 | Патрубок |
| 19 | 4 | 310061-П29 | Болт |
| 20 | 2 | 236-1306084 | Рукав |
| 21 | 2 | 236-1003114-В | Кольцо уплотнительное |
| 22 | 4 | 252134-П2 | Шайба |
| 23 | 4 | 201420-П29 | Болт |
| 24 | 1 | 7511.1306080-10 | Труба перепускная |
| 25 | 2 | 240-1303246 | Фланец |
Водяной насос двигателя ЯМЗ 238ДЕ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 236-1307010-Б1 | Насос водяной в сб. | |
| 1 | 1 | 236-1307216-Г | Шкив привода |
| 2 | 1 | 8401.1307136 | Кольцо стопорное |
| 3 | 2 | 4 619 329 125 | Подшипник 116030К |
| 4 | 1 | 850.1307023 | Валик насоса |
| 5 | 1 | 840.1307026 | Водосбрасыватель |
| 6 | 1 | 236-1307015-Д | Корпус |
| 1 | 236-1307014-Д | Корпус водяного насоса в сб. | |
| 7 | 4 | 252136-П2 | Шайба |
| 8 | 4 | 250513-П29 | Гайка |
| 9 | 2 | 216235-П29 | Шпилька |
| 10 | 1 | 236-1307017-Г | Втулка уплотнительного кольца |
| 11 | 1 | 240-1005582-Б | Кольцо уплотнительное |
| 12 | 4 | 310423-П29 | Шпилька |
| 13 | 1 | 236-1307048-Б | Прокладка |
| 14 | 2 | 250511-П29 | Гайка |
| 15 | 2 | 252135-П2 | Шайба |
| 16 | 1 | 236-1307084 | Патрубок водяного насоса |
| 17 | 1 | 2 531 112 302 | Кольцо 112-120-46-2-1 |
| 18 | 1 | 236-1307078 | Заглушка крыльчатки |
| 1 | 236-1307030-Г | Крыльчатка в сб. | |
| 19 | 1 | 236-1307032-В1 | Крыльчатка водяного насоса |
| 20 | 1 | 850.1307062 | Манжета |
| 21 | 1 | 850.1307039 | Втулка торцевого уплотнения |
| 22 | 1 | 850.1307031 | Уплотнение торцовое в сб. |
| 1 | 840.1307029 | Комплект деталей торцового уплотнения |
Устройство натяжное ремня привода водяного насоса двигателя ЯМЗ 238ДЕ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 236-1307155 | Устройство натяжное в сб. | |
| 1 | 2 | 240Б-1318056 | Кольцо Б47 |
| 2 | 1 | 840.1307194 | Крышка шкива |
| 3 | 1 | 236-1028224 | Кольцо стопорное |
| 4 | 2 | 4 619 827 140 | Подшипник 6-180603КС9 |
| 5 | 1 | 236-1307149 | Втулка распорная |
| 6 | 1 | 236-1307111 | Втулка распорная |
| 7 | 1 | 236-1307180 | Шкив натяжного устройства |
| 8 | 1 | 2 564 211 301 | Ремень зубчатый 2 кл. 1-11*10-1045 |
| 9 | 2 | 310098-П29 | Болт |
| 10 | 2 | 312672-П29 | Шайба |
| 11 | 1 | 236-1307184 | Ось |
| 12 | 1 | 236-1307306 | Рычаг |
| 13 | 1 | 236-1307206 | Кронштейн коллектора |
| 14 | 1 | 312696-П29 | Шайба |
| 15 | 2 | 312647-П2 | Шайба |
| 16 | 2 | 201682-П29 | Болт |
Привод вентилятора двигателя ЯМЗ 238ДЕ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 238-1308011-Б | Привод вентилятора в сб. | |
| 1 | 1 | 236-1308646 | Крышка передняя |
| 2 | 6 | 252005-П29 | Шайба |
| 3 | 9 | 252135-П2 | Шайба |
| 4 | 6 | 310034-П29 | Болт |
| 5 | 1 | 238-1308652 | Ступица |
| 6 | 1 | 250638-П29 | Гайка |
| 7 | 1 | 252160-П2 | Шайба |
| 8 | 4 | 236-1308630 | Диск ведущий |
| 9 | 3 | 236-1308632 | Диск ведомый |
| 10 | 3 | 236-1308036 | Прокладка |
| 11 | 1 | Манжета 2,2-25*42-1 | |
| 12 | 1 | 236-1308600 | Поршень в сб. |
| 13 | 1 | 236-1308616 | Обойма |
| 14 | 1 | 236-1308634 | Упор поршня |
| 15 | 6 | 236-1308620 | Пружина нажимная внутренняя |
| 16 | 6 | 236-1308635 | Пружина отжимная |
| 17 | 6 | 236-1308618 | Пружина нажимная наружная |
| 18 | 1 | 236-1308606 | Поршень |
| 19 | 1 | 2 531 112 299 | Кольцо 108-115-46-2-1 |
| 20 | 1 | 236-1701067-А | Кольцо Б40 |
| 21 | 4 | 250513-П29 | Гайка |
| 22 | 1 | 200328-П29 | Болт |
| 23 | 6 | 252136-П2 | Шайба |
| 24 | 1 | 236-1308047 | Вал привода в сб. |
| 25 | 1 | 4 612 121 092 | Подшипник 202 |
| 26 | 1 | 4 612 121 626 | Подшипник 6-205К |
| 27 | 1 | 4 598 246 263 | Шпонка |
| 28 | 1 | 236-1308648 | Вал муфты в сб. |
| 29 | 2 | 240Н-1118106 | Кольцо уплотнительное |
| 30 | 1 | 236-1308218 | Трубка в сб. |
| 31 | 2 | 4 594 146 081 | Винт |
| 32 | 4 | 310423-П29 | Шпилька |
| 33 | 1 | 238-1308101-Б | Корпус привода со штифтом в сб. |
| 34 | 1 | 236-1308108-Б | Прокладка |
| 35 | 4 | 238НБ-1118107 | Кольцо уплотнительное |
| 36 | 1 | 236-1308056 | Втулка распорная |
| 37 | 1 | 8.8402. | Подшипник 3553205 |
| 38 | 1 | 4 593 271 074 | Болт |
| 39 | 1 | 311401-П2 | Гайка |
| 40 | 1 | 236-1308104-Б2 | Шестерня |
| 41 | 3 | 201456-П29 | Болт |
| 42 | 1 | 236-1308107-А | Фланец упорный |
| 43 | 1 | 4 622 133 852 | Подшипник 32605КМ |
| 44 | 1 | 236-1308042 | Шайба упорная |
| 45 | 1 | 236-1308514 | Втулка |
| 46 | 1 | 236-1308024-Б | Шкив со втулкой в сб. |
| 47 | 1 | 236-1308395 | Манжета в сб. |
Клапан электромагнитный привода вентилятора двигателя ЯМЗ 238ДЕ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 2 | 200270-П2 | Болт |
| 2 | 1 | 4 573 748 689 | Клапан электромагнитный КЭМ 32-20 |
| 3 | 2 | 252135-П2 | Шайба |
| 4 | 2 | 252005-П29 | Шайба |
| 5 | 1 | 315455-П29 | Кляммер |
| 6 | 4 | 312326-П34 | Шайба |
| 7 | 1 | 310095-П29 | Болт |
| 8 | 1 | 7511.1308754-20 | Трубка в сб. |
| 9 | 1 | 236-1308097 | Кляммер |
| 10 | 1 | 310096-П29 | Болт |
| 11 | 1 | 314681-П29 | Штуцер |
| 12 | 1 | 240Б-1318124 | Прокладка |
| 13 | 1 | 252006-П2 | Шайба |
| 14 | 1 | Провод КЭМ 32.160-01 | |
| 15 | 1 | 4 573 733 019 | Термореле включения вентилятора 661.3710-01 |
| 16 | 1 | 312382-П | Шайба |
| 17 | 1 | 2 531 116 057 | Кольцо 010-014-25-2-1 |
Вентилятор и кожух вентилятора двигателя ЯМЗ 238ДЕ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 238БЕ-1308012 | Крыльчатка вентилятора в сб. |
| 2 | 1 | 7511.1309010 | Кожух вентилятора в сб. |
| 3 | 4 | 201456-П29 | Болт |
| 4 | 1 | 238БЕ-1309064 | Кронштейн крепления кожуха правый верхний |
| 5 | 1 | 7511.1309065 | Втулка кронштейна |
| 6 | 1 | 238БЕ-1309066 | Кронштейн крепления кожуха левый верхний |
| 7 | 1 | 238БЕ2-1309072 | Кронштейн крепления кожуха правый нижний |
| 8 | 1 | 238БЕ-1309074 | Кронштейн крепления кожуха левый нижний |
| 9 | 4 | 252135-П2 | Шайба |
| 10 | 4 | 250510-П29 | Гайка |
| 11 | 6 | 252136-П2 | Шайба |
| 12 | 5 | 201497-П29 | Болт |
| 13 | 1 | 200319-П29 | Болт |
Сцепление ЯМЗ-183 двигателя ЯМЗ 238ДЕ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 182.1601130 | Диск ведомый в сб. |
| 2 | 8 | 313020-П2 | Заклепка |
| 3 | 4 | 184.1601158 | Штифт упорный |
| 4 | 2 | 184.1601153 | Диск демпфера |
| 5 | 2 | 184.1601167 | Пружина тарельчатая |
| 6 | 1 | 161.1601142 | Ступица ведомого диска |
| 7 | 8 | 181.1601150 | Пружина демпфера |
| 8 | 1 | 184.1601131 | Диск ведомый с фрикционными накладками в сб. |
| 9 | 24 | 183.1601404 | Заклепка |
| 10 | 2 | 184.1601138 | Накладка фрикционная |
| 10 | 2 | 184.1601138-01 | Накладка фрикционная |
| 11 | 1 | 184.1601132 | Диск ведомый с пластинами в сб. |
| 12 | 24 | 183.1601402 | Заклепка |
| 13 | 1 | 184.1601134 | Диск ведомый с кольцами демпфера |
| 14 | 12 | 184.1601135 | Пластина пружинная |
| 15 | 16 | 182.1601342 | Пластина нажимного диска |
| 16 | 4 | 257257-П2 | Залепка |
| 17 | 4 | 252006-П2 | Шайба |
| 18 | 12 | 4 593 481 571 | Болт |
| 19 | 14 | 252136-П2 | Шайба |
| 20 | 1 | 183.1601090 | Диск нажимной с кожухом в сб. |
| 21 | 4 | 182.1601343-10 | Болт нажимного диска |
| 22 | 1 | 182.1601122 | Кожух сцепления с пластинами в сб. |
| 23 | 4 | 182.1601344 | Втулка |
| 24 | 1 | 182.1601360 | Кольцо упорное кожуха |
| 25 | 12 | 201464-П29 | Болт |
| 26 | 6 | 182.1601097 | Скоба |
| 27 | 12 | 182.1601364-50 | Втулка |
| 28 | 1 | 182.1601275 | Кольцо стопорное |
| 29 | 1 | 182.1601273 | Шайба пружинная |
| 30 | 1 | 182.1601115 | Пружина нажимная |
| 31 | 1 | 182.1601120 | Кольцо упорное |
| 32 | 1 | 183.1601093-10 | Диск нажимной с кожухом в сб. |
| 33 | 1 | 250636-П29 | Гайка |
| 34 | 1 | 238-1601010-Б | Картер сцепления с втулками в сб. |
| 35 | 1 | 236-1601030-А2 | Крышка люка картера верхняя |
| 36 | 12 | 252137-П2 | Шайба |
| 37 | 12 | 310214-П29 | Болт |
| 38 | 1 | 236-1601215-Б | Вал выключения сцепления |
| 39 | 1 | 314004-П29 | Шпонка |
| 40 | 1 | 238Н-1601040 | Корпус уплотнителя вала |
| 41 | 1 | 238Н-1601042 | Кольцо уплотнительное |
| 42 | 1 | 238Н-1601044 | Кольцо |
| 43 | 2 | 236-1601216-Б2 | Втулка |
| 44 | 8 | 252139-П2 | Шайба |
| 45 | 8 | 310235-П29 | Болт |
| 46 | 8 | 252135-П2 | Шайба |
| 47 | 8 | 201454-П29 | Болт |
| 48 | 1 | 236-1601022-Б | Крышка люка картера нижняя |
| 49 | 1 | 183.1601203 | Вилка выключения сцепления |
| 50 | 2 | 182.1601187 | Сухарь |
| 51 | 2 | 310213-П29 | Болт |
| 52 | 1 | 183.1601180-01 | Муфта выключения сцепления в сб. |
| 53 | 1 | 182.1601183 | Кольцо предохранительное |
| 54 | 1 | 182.1601198-10 | Кольцо |
| 55 | 1 | 182.1601199-01 | Кольцо замковое |
| 56 | 1 | 183.1601197 | Кольцо стопорное |
| 57 | 1 | 183.1601195 | Шайба отражательная |
| 58 | 1 | 4 612 140 538 | Подшипник 70-117 |
| 59 | 1 | 182.1601193-02 | Втулка подшипника |
| 60 | 1 | 183.1601185-01 | Муфта выключения сцепления |
| 61 | 1 | 236-1601230-А | Шланг смазки подшипника |
| 62 | 1 | 182.1601188 | Пружина муфты |
| 63 | 1 | 182.1601190 | Скоба пружины |
| 64 | 1 | 260316-П2 | Заглушка крыльчатки |
| 65 | 3 | 4 591 675 005 | Масленка 2.3.45 Ц6 |
Коробка передач в сборе двигателя ЯМЗ 238ДЕ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 238М-1700004-50 | Коробка передач с защитными деталями в сб., ЯМЗ-238ВМ5 для а/м МАЗ | |
| 1 | 238М-1700004-70 | Коробка передач с защитными деталями в сб., ЯМЗ-238ВМ7 для а/м МАЗ | |
| 1 | 238К-1700004-70 | Коробка передач с защитными деталями в сб., ЯМЗ-238ВК7 для а/м КрАЗ |
Картер коробки передач ЯМЗ 238ВМ5, ЯМЗ 238ВМ7, ЯМЗ 238ВК7 двигателя ЯМЗ 238ДЕ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 236-1701040-А | Крышка подшипника |
| 2 | 1 | 236-1701042-А | Прокладка |
| 3 | 1 | 236-1701230 | Манжета в сб. |
| 1 | 238М-1701009-40 | Картер коробки передач в сб. | |
| 4 | 1 | 238М-1701015-40 | Картер коробки передач |
| 5 | 2 | 236-1702182 | Штифт установочный |
| 6 | 1 | 238М-1701207-41 | Кольцо центрирующее заднего подшипника вторичного вала |
| 7 | 1 | 238М-1701078 | Гнездо заднего подшипника промежуточного вала |
| 8 | 8 | 252139-П2 | Шайба |
| 9 | 8 | 310235-П29 | Болт |
| 10 | 2 | 200-1701021-А | Прокладка |
| 11 | 2 | 236-1701020 | Крышка люка отбора мощности |
| 12 | 18 | 200-1701041 | Шайба |
| 13 | 16 | 201497-П29 | Болт |
| 14 | 1 | 336.1704049 | Сетка заборника со стаканом в сб. |
| 15 | 1 | 236-1704056-А | Прокладка |
| 16 | 1 | 236-1704054-Б | Крышка заборника |
| 17 | 4 | 252136-П2 | Шайба |
| 18 | 1 | 312336-П34 | Шайба |
| 19 | 1 | 238-1721255 | Пробка сливного отверстия с магнитом в сб. |
| 20 | 1 | 238-1721258 | Пробка |
| 21 | 2 | 312480-П2 | Шайба |
| 22 | 6 | 236-1704130 | Кольцо пружинное |
| 23 | 1 | 3 498 413 023 | Магнит ФЭ 7.770.055 |
| 24 | 1 | 236-1704128 | Кожух магнита |
| 25 | 1 | 220116-П2 | Винт |
| 26 | 2 | 316135-П2 | Пробка |
| 27 | 3 | 201.1721414 | Прокладка регулировочная |
| 28 | 2 | 201.1721416 | Прокладка регулировочная |
| 29 | 6 | 201499-П29 | Болт |
Валы и шестерни коробок передач ЯМЗ 238ВМ5, ЯМЗ 238ВМ7, ЯМЗ 238ВК7 двигателя ЯМЗ 238ДЕ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 4 612 121 626 | Шарикоподшипник 6-205К |
| 2 | 1 | 240-1307090 | Манжета в сб. |
| 3 | 1 | 236-1701478-Б | Корпус манжеты |
| 4 | 1 | 311810-П2 | Гайка |
| 5 | 1 | 200-1701034 | Кольцо стопорное |
| 6 | 1 | 4 612 945 614 | Подшипник задний 170314Л |
| 7 | 1 | 236Н-1701027-Б | Вал первичный с трубкой в сб. |
| 8 | 1 | 236Н-1701030-В | Вал первичный с трубкой в сб. |
| 9 | 2 | 236-1701043-Б | Трубка Маслоотводная |
| 10 | 2 | 238-1701122 | Шайба упорная |
| 11 | 1 | 238-1701121-10 | Втулка упорная |
| 12 | 2 | 4 625 832 398 | Подшипник 664818Д |
| 13 | 1 | 238М-1701112 | Шестерня 1-й пер вторич вала |
| 14 | 1 | 236-1701150-Б2 | Синхронизатор 1-2-й пер |
| 15 | 1 | 238-1701113 | Втулка распорная |
| 16 | 1 | 236-1701135 | Втулка |
| 17 | 1 | 238А-1701131 | Шестерня 2-й пер вторичного вала |
| 18 | 1 | 236-1701138 | Втулка Шестерня 4-й пер |
| 19 | 1 | 238А-1701129 | Шайба упорная |
| 20 | 1 | 236-1701144-Г | Шайба упорная |
| 20 | 1 | 236-1701144-Д | Шайба упорная |
| 20 | 1 | 236-1701144-Е | Шайба упорная |
| 20 | 1 | 236-1701144-Ж | Шайба упорная |
| 21 | 1 | 236-1701151-А | Синхронизатор 3-4-й пер |
| 22 | 1 | 4 622 536 674 | Подшипник передний вторич вала 76-592708М1 |
| 23 | 2 | 236-1701067-А | Кольцо Б40 |
| 24 | 1 | 238-1701140 | Шестерня заднего хода |
| 25 | 1 | 238-1701280 | Муфта включения заднего хода |
| 26 | 1 | 238М-1701282 | Втулка муфты |
| 27 | 1 | 238-1701283 | Кольцо пружинное упорное |
| 28 | 1 | 238-1701194 | Гайка кольцевая |
| 29 | 1 | 4 612 747 501 | Подшипник задний вторичного вала 50315А |
| 30 | 1 | 238-1701034 | Кольцо стопорное |
| 31 | 1 | 236-1701145-А | Шпонка |
| 32 | 5 | 314001-П | Шпонка |
| 33 | 1 | 238М-1701103 | Вал вторичный в сб. |
| 34 | 1 | 238М-1701105 | Вал вторичный |
| 35 | 2 | 310067-П2 | Болт |
| 36 | 1 | 238-1721033 | Шайба упорная промежуточного вала |
| 37 | 1 | 4 621 130 869 | Подшипник задний 3609 |
| 38 | 1 | 238Н-1701048 | Вал промежуточный |
| 39 | 4 | 314000-П | Шпонка |
| 40 | 1 | 238А-1701050 | Шестерня 1-й пер |
| 41 | 1 | 238-1701059 | Втулка распорная |
| 42 | 1 | 238А-1701051 | Шестерня 2-й пер |
| 43 | 1 | 238А-1701053 | Шестерня 4-й пер |
| 44 | 1 | 236-1701057-Б | Шестерня отбора мощности |
| 45 | 1 | 236Н-1701056-А | Шестерня постоянного зацепления |
| 46 | 1 | 236-1701063 | Кольцо Б50 |
| 47 | 1 | 4 622 134 790 | Подшипник передний 6-42308АК |
| 48 | 1 | 238-1701082 | Шестерня заднего хода промежуточная |
| 49 | 1 | 4 625 321 821 | Подшипник 64907К |
| 50 | 1 | 238-1701092 | Ось шестерни |
| 51 | 1 | 4 598 240 265 | Шпонка 5*10 |
Механизм переключения коробок передач ЯМЗ 238ВМ5, ЯМЗ 238ВМ7, ЯМЗ 238ВК7 двигателя ЯМЗ 238ДЕ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 238-1702060 | Шток вилки переключения заднего хода |
| 2 | 1 | 236-1702028 | Головка штока вилки |
| 3 | 5 | 236-1702025 | Винт установочный втулки плунжера |
| 4 | 1 | 238-1702053 | Головка штока вилки |
| 5 | 2 | 236-1702129 | Предохранитель заднего хода |
| 6 | 1 | 238-1702014 | Прокладка |
| 7 | 1 | 238-1702015-Б | Крышка верхняя |
| 1 | 238-1702012 | Крышка верхняя в сб. | |
| 8 | 1 | 236-1702132 | Стакан пружины |
| 9 | 1 | 236-1702127-А | Пружина предохранительная |
| 10 | 4 | 216258-П29 | Шпилька |
| 11 | 4 | 4 691 186 660 | Шарик Б 9,252-100 |
| 12 | 1 | 236-1702087 | Штифт замка штоков вилок |
| 13 | 1 | 316172-П29 | Пробка |
| 14 | 4 | 252006-П29 | Шайба |
| 15 | 4 | 252136-П2 | Шайба |
| 16 | 4 | 250513-П29 | Гайка |
| 17 | 1 | 236-1702122 | Прокладка |
| 18 | 1 | 236-1702170-А | Сапун в сб. |
| 19 | 2 | 313407-П29 | Штифт |
| 20 | 1 | 262522-П2 | Пробка |
| 21 | 12 | 310013-П29 | Болт |
| 22 | 12 | 252136-П2 | Шайба |
| 23 | 1 | 236-1702027 | Вилка переключения 1-й и 2-ой пер |
| 24 | 1 | 236-1702033 | Вилка переключения 3-й и 4-ой пер |
| 25 | 3 | 4 691 187 960 | Шарик стопорный Б 12,7-100 |
| 26 | 3 | 236-1702106 | Пружина |
| 27 | 1 | 238-1702050 | Вилка переключения заднего хода |
| 28 | 1 | 238-1702074 | Шток вилки переключения 3-й и 4-ой пер |
| 2 | 258250-П29С | Шплинт-проволока | |
| 29 | 1 | 238-1702064 | Шток вилки переключения 1-й и 2-й пер |
| 30 | 3 | 260310-П29 | Заглушка крыльчатки |
Масляный насос коробок передач ЯМЗ 238ВМ5, ЯМЗ 238ВМ7, ЯМЗ 238ВК7 двигателя ЯМЗ 238ДЕ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 236-1704010-А | Насос масляный в сб. | |
| 1 | 1 | 236-1704026 | Пробка |
| 2 | 1 | 200-1704027 | Пружина клапана |
| 3 | 1 | 4 691 186 660 | Шарик Б 9,525-100 |
| 4 | 1 | 236-1704088-Б | Крышка масляного насоса в сб. |
| 1 | 200-1601021 | Втулка масляного насоса | |
| 5 | 1 | 336.1704029 | Прокладка |
| 6 | 1 | 336.1704030 | Шестерня ведомая в сб. |
| 1 | 336.1704033 | Шестерня ведомая | |
| 1 | 336.1704025 | Ось ведомой шестерни | |
| 7 | 4 | 201499-П29 | Болт |
| 8 | 4 | 200-1701041 | Шайба |
| 9 | 1 | 236-1704015-Б | Корпус масляного насоса в сб. |
| 10 | 1 | 236-1704017-А2 | Прокладка |
| 11 | 1 | 236-1704040-Б | Шестерня ведущая в сб. |
| 12 | 1 | 236-1702186 | Кольцо запорное |
| 13 | 1 | 336.1704045 | Шестерня ведущая |
| 14 | 1 | 4 691 183 460 | Шарик Б 4-60 |
| 15 | 1 | 236-1704042-В | Валик |
| 16 | 7 | 252005-П2 | Шайба |
| 17 | 7 | 201457-П29 | Болт |
Картер демульитпликатора коробок передач ЯМЗ 238ВМ5, ЯМЗ 238ВМ7, ЯМЗ 238ВК7 двигателя ЯМЗ 238ДЕ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 316180-П2 | Пробка |
| 2 | 1 | 201-1009042-Б | Прокладка уплотнительная |
| 3 | 1 | 238-1721250-А2 | Прокладка картера |
| 4 | 1 | 238М-1721042-60 | Проставка |
| 5 | 1 | 239.1722142 | Болт регулировочный в сб. |
| 6 | 1 | 239.1722144 | Болт регулировочный |
| 7 | 3 | 201.1722154-01 | Штифт |
| 8 | 1 | 4 595 561 062 | Гайка |
| 9 | 1 | 201.1722018-01 | Прокладка |
| 10 | 1 | 238М-1721168-20 | Муфта зубчатая в сб. |
| 11 | 1 | 258298-П | Шплинт-проволока |
| 12 | 8 | 310049-П2 | Болт |
| 13 | 1 | 239.1721015 | Картер демультипликатора |
| 14 | 1 | 201.1708245-01 | Кляммер |
| 15 | 25 | 252137-П2 | Шайба |
| 16 | 15 | 310044-П29 | Болт |
| 17 | 16 | 252135-П2 | Шайба |
| 18 | 8 | 250511-П29 | Гайка |
| 19 | 1 | 201.3802063-01 | Прокладка |
| 20 | 3 | 201478-П29 | Болт |
| 21 | 5 | 216284-П29 | Шпилька |
| 22 | 2 | 2 531 112 144 | Кольцо 025-031-36-2-1 |
| 23 | 1 | 201.1722124-01 | Шайба проставочная |
| 24 | 1 | 201.1722122 | Кольцо Б38 |
| 25 | 1 | 201.3802042-01 | Фланец датчика спидометра |
| 26 | 1 | 201.3802069-01 | Прокладка фланца |
| 27 | 1 | 201.3802052-01 | Валик привода спидометра |
| 28 | 1 | 236-3802024 | Втулка шестерни |
| 29 | 1 | 239.1722038-10 | Шток поршня |
| 30 | 1 | 239.1722041-01 | Манжета 1-80-3 |
| 31 | 1 | 238Н-1722063 | Кольцо уплотнительное |
| 32 | 1 | 239.1722035-01 | Поршень цилиндра |
| 33 | 1 | 8.8287 | Гайка |
| 34 | 1 | 2 531 112 202 | Кольцо 94-100-36-2 |
| 35 | 1 | 312326-П | Шайба |
| 36 | 1 | 238-1723280 | Ввертыш |
| 37 | 1 | 239.1722024-10 | Цилиндр |
| 38 | 6 | 201457-П29 | Болт |
| 39 | 6 | 252005-П2 | Шайба |
| 40 | 1 | 201.1708269-01 | Прижим |
| 41 | 5 | 216234-П29 | Шпилька |
| 42 | 1 | 258039-П29 | Шплинт |
| 43 | 1 | 4 573 827 006 | Датчик скорости 1101.3843 |
| 44 | 1 | 2 531 112 066 | Кольцо 018-022-25-1 |
| 45 | 1 | 202.1721205-41 | Крышка выходного вала |
| 46 | 1 | 202.1721088-40 | Манжета в сб. |
| 47 | 6 | 4 595 561 060 | Гайка |
| 48 | 10 | 252007-П2 | Шайба |
| 49 | 1 | 4 599 331 201 | Пробка |
| 50 | 1 | 202.1721203-01 | Прокладка крышки |
| 51 | 1 | 201.3802034 | Шестерня привода спидометра |
| 52 | 1 | 216364-П29 | Шпилька |
| 53 | 2 | 201.1722057-01 | Ось вилки |
| 54 | 1 | 201.1722050-41 | Вилка |
| 55 | 2 | 201.1722078-01 | Обойма подшипника |
| 56 | 62 | 201.1722067 | Ролик 2*7,5 А5 |
| 57 | 2 | 201.1722077-01 | Ось подшипника |
| 58 | 1 | 4 573 734 914 | Выключатель ВК-4 03Б-3716000 |
| 59 | 3 | 239.172291 | Прокладка регулировочная |
| 60 | 1 | 312333-П | Шайба |
| 61 | 1 | 239.1722094 | Штифт фиксатора |
| 62 | 1 | 4 691 187 960 | Шарик Б12,7-100 |
| 63 | 1 | 236-1702106 | Пружина |
| 64 | 2 | 312212-П2 | Шайба |
| 65 | 1 | 201.1721440-01 | Крышка картера |
| 66 | 4 | 201565-П29 | Болт |
| 67 | 1 | 201.1721442-01 | Прокладка крышки |
| 68 | 1 | 2 531 112 624 | Кольцо 013-018-30-2-1 |
| 69 | 1 | 239.1708200 | Клапан блокировки с электромагнитом и болтом в сб. |
| 70 | 2 | 201466-П29 | Болт |
| 71 | 2 | 201-1701036 | Прокладка регулировочная |
| 72 | 2 | 201-1701035 | Прокладка регулировочная |
| 73 | 1 | 238М-1721252-01 | Кольцо упорное |
Валы и шестерни демультипликатора коробок передач ЯМЗ 238ВМ5, ЯМЗ 238ВМ7, ЯМЗ 238ВК7 двигателя ЯМЗ 238ДЕ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 4 622 926 822 | Подшипник 822806Д |
| 2 | 1 | 202.1721386-01 | Муфта соединительная |
| 3 | 1 | 201.1721390 | Кольцо |
| 4 | 1 | 202.1721375-51 | Шестерня солнечная |
| 5 | 1 | 238М-1721382-11 | Кольцо тоцевое |
| 6 | 2 | 202.1721157-41 | Кольцо фрикционное |
| 7 | 1 | 238М-1721312-51 | Вал выходной с удлинителем |
| 8 | 1 | 238М-1721350 | Шестерня коронная в сб. |
| 1 | 238М-1721354 | Шестерня коронная | |
| 3 | 238М-1721356-01 | Сегмент упорный | |
| 6 | 253844-П | Заклепка | |
| 9 | 1 | 201.1721180-51 | Муфта зубчатая высшего диапазона |
| 10 | 5 | 202.1721330-51 | Ось сателлита |
| 11 | 140 | 4 692 160 750 | Ролик Ш 8*16 АР |
| 12 | 10 | 201.1721334-01 | Кольцо торцевое сателлита |
| 13 | 15 | 202.1721340-41 | Втулка промежуточная |
| 14 | 5 | 202.1721325-41 | Сателлит |
| 15 | 6 | 201.1721164-40 | Пружина |
| 16 | 6 | 238М-1721166-01 | Штифт фиксатора |
| 17 | 1 | 258623-П2 | Штифт |
| 18 | 1 | 239.1721244 | Болт крепления фланца |
| 19 | 1 | 312392-П2 | Шайба |
| 20 | 1 | 239.1721243 | Шайба |
| 21 | 1 | 238К-1721240-01 | Фланец крепления карданного вала |
| 22 | 1 | 202.3802033-40 | Червяк привода спидометра |
| 23 | 1 | 202.1708230-41 | Кольцо зубчатое |
| 24 | 1 | 201.1721413-01 | Кольцо упорное |
| 25 | 2 | 201.1721414-01 | Прокладка регулировочная |
| 26 | 2 | 201.1721416-01 | Прокладка регулировочная |
| 27 | 1 | 200-1701034 | Кольцо стопорное |
| 28 | 1 | 4 612 745 384 | Подшипник 50217К5 |
| 29 | 5 | 310067-П2 | Болт |
| 1 | 258296-П2 | Шплинт | |
| 30 | 1 | 202.1721182-51 | Кольцо маслонакопителя |
Управление механизмом переключения демультипликатора двигателя ЯМЗ 238ДЕ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 238Н-1723010-01 | Воздухораспределитель в сб. | |
| 1 | 7 | 310122-П2 | Болт |
| 2 | 4 | 238-1723280 | Ввертыш |
| 3 | 4 | 312326-П34 | Шайба |
| 4 | 2 | 238Н-1723028 | Цилиндр |
| 5 | 2 | 238Н-1723170 | Шайба упорная |
| 6 | 1 | 238Н-1723020 | Золотник в сб. |
| 7 | 1 | 238Н-1723024 | Золотник |
| 8 | 3 | 238-1723026 | Кольцо уплотнительное |
| 9 | 4 | 238-1723019 | Гнездо золотника |
| 10 | 4 | 25.3111.2062 | Кольцо 014-018-25-2-1 |
| 11 | 2 | 252005-П2 | Шайба |
| 12 | 2 | 252135-П2 | Шайба |
| 13 | 2 | 201462-П29 | Болт |
| 14 | 1 | 238Н-1723032 | Клапан впускной в сб. |
| 15 | 1 | 238М-1723037 | Пружина |
| 16 | 1 | 238Н-1723049 | Прокладка |
| 17 | 1 | 238Н-1723041 | Крышка клапана |
| 18 | 12 | 252134-П2 | Шайба |
| 19 | 11 | 201420-П29 | Болт |
| 20 | 1 | 310239-П29 | Болт |
| 21 | 12 | 312482-П34 | Шайба |
| 22 | 1 | 238Н-1723100 | Сапун |
| 23 | 1 | 310043-П29 | Болт |
| 24 | 2 | 240-1104458 | Скоба крепления воздухопроводов |
| 25 | 1 | 238М-1723081-40 | Воздухопровод подвода воздуха |
| 26 | 1 | 240-1104350 | Прокалдка |
| 27 | 1 | 238М-1723082-40 | Воздухопровод подвода воздуха |
| 1 | 238Н-1723015-Б | Корпус | |
| 28 | 1 | 238М-1723162-40 | Воздухопровод подвода воздуха к клапану |
| 29 | 1 | 238Н-1723018-Б | Корпус воздухораспределителя |
| 1 | 258637-П2 | Штифт корпуса | |
| 30 | 1 | 240-1005586 | Кольцо уплотнительное |
| 31 | 1 | 238Н-1723092 | Корпус впускного клапана |
| 32 | 1 | 238Н-1723036 | Пружина |
| 33 | 1 | 238Н-1723154 | Шайба |
| 34 | 1 | 238Н-1723290 | Диафрагма толкателя в сб. |
| 35 | 1 | 238Н-1723038 | Толкатель |
| 36 | 2 | 238-1723044 | Сухарь блокирующего устройства |
| 37 | 1 | 238Н-1723045 | Шток поршня |
| 38 | 1 | 238Н-1723047 | Пружина |
| 39 | 1 | 238Н-1723048 | Прокладка |
| 40 | 1 | 238Н-1723043 | Втулка толкателя центрирующая |
| 41 | 2 | 238Н-1723031 | Кольцо уплотнительное |
| 42 | 2 | 238Н-1723030 | Поршень |
| 43 | 2 | 238-1723029-Б | Прокладка |
| 44 | 8 | 252004-П2 | Шайба |
Натяжное устройство двигателя ЯМЗ 238ДЕ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 25.6421.1403 | Ремень зубчатый 2 кл. II-14*10-937 |
| 2 | 1 | 236-3509300-А3 | Устройство натяжное в сб. |
| 3 | 2 | 201460-П29 | Болт |
| 4 | 6 | 252135-П2 | Шайба |
| 5 | 1 | 200271-П29 | Болт |
| 6 | 1 | 236-3509318-В | Крышка |
| 7 | 1 | 236-3509320 | Прокладка |
| 8 | 1 | 236-1028224 | Кольцо стопорное |
| 9 | 1 | 236-1307148 | Кольцо пружинное |
| 10 | 2 | 46.1212.1322 | Подшипник 6-203А |
| 10 | 2 | 46.1212.1266 | Подшипник 203А |
| 11 | 1 | 236-3509324-Б | Кольцо распорное |
| 12 | 1 | 236-1307107 | Кольцо |
| 13 | 1 | 236-3509312-В | Шкив |
| 14 | 1 | 236-3509316-Б | Ось шкива |
| 15 | 1 | 45.9167.5012 | Масленка 2.3.45 Ц6 |
| 16 | 2 | 250659-П29 | Гайка |
| 17 | 1 | 204-1308054 | Шайба |
| 18 | 1 | 236-3509306-А | Кронштейн |
| 19 | 1 | 252137-П2 | Шайба |
| 20 | 1 | 250515-П29 | Гайка |
| 21 | 1 | 236-3509308-Б | Болт-натяжитель в сб. |
| 22 | 3 | 201454-П29 | Болт |
Генератор в сборе, его крепление и привод двигателя ЯМЗ 238ДЕ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 236-3701002 | Комплект ремней привода генератора |
| 2 | 25.6411.1107 | Ремень 2 кл. I-8,5*8-850 | |
| 2 | 1 | 236-3701025-Б2 | Планка натяжителя |
| 3 | 1 | 252038-П29 | Шайба |
| 4 | 3 | 252135-П2 | Шайба |
| 5 | 2 | 201458-П29 | Болт |
| 6 | 1 | 45.7371.0697 | Генератор 1322.3771 в сб. |
| 8 | 1 | 238-3701780 | Палец |
| 9 | 1 | 236-3701774 | Кронштейн |
| 10 | 2 | 252006-П29 | Шайба |
| 11 | 2 | 252136-П2 | Шайба |
| 12 | 1 | 250512-П29 | Гайка |
| 13 | 1 | 216233-П29 | Шпилька |
| 14 | 1 | 250511-П29 | Гайка |
| 15 | 1 | 201501-П29 | Болт |
Генератор 1702.3771 двигателя ЯМЗ 238ДЕ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1702.3771010 | Генератор в сб. | |
| 1 | 1 | 1702.3771301 | Крышка со стороны контактных колец в сб. |
| 2 | 1 | Конденсатор К73-21-в-100В-2,2мкф(+;-20%) | |
| 3 | 17 | Х-4001-Т | Шайба |
| 4 | 1 | МХ-1239 | Болт |
| 5 | 1 | 1702.3771060 | Крышка подшипника |
| 6 | 2 | 5817.3701150 | Вывод |
| 7 | 2 | РР127-3702005 | Втулка |
| 8 | 2 | 292.3701009 | Клемма соединительная |
| 9 | 2 | 292.3701013 | Колодка |
| 10 | 5 | Х-4003 | Гайка |
| 11 | 1 | Г250П1-3701010 | Щеткодержатель в сб. |
| 12 | 1 | Г250П1-3701011 | Щеткодержатель |
| 13 | 1 | Г250П1-3701020 | Щетка |
| 14 | 1 | Г250П1-3701030 | Щетка |
| 15 | 1 | Г250П1-3701012 | Крышка щеткодержателя |
| 16 | 2 | 8Х-1497 | Шайба |
| 17 | 2 | Г250-3701016 | Болт специальный |
| 18 | 5 | МХ-0093 | Винт |
| 19 | 2 | 8Х-1533 | Гайка |
| 20 | 1 | М11-40076-Т | Шайба |
| 21 | 1 | Х-1482-Т | Шайба |
| 22 | 1 | Г250-3701319А1-Т | Втулка изоляционная |
| 23 | 1 | Г250И1-3701308 | Втулка |
| 24 | 1 | Г250-3701352А1-02 | Болт контактный |
| 25 | 1 | 1702.3771100 | Статор в сб. |
| 26 | 1 | 1702.3771200 | Ротор в сб. |
| 27 | 1 | 45.9824.1259 | Шпонка |
| 28 | 1 | Г250-3701404 | Шайба специальная |
| 29 | 1 | 1702.3771216 | Втулка распорная |
| 30 | 1 | МХ-0235-01 | Гайка |
| 31 | 2 | МХ-1246 | Винт |
| 32 | 2 | Х-1012-Т | Шайба |
| 33 | 2 | 8Х-1496 | Шайба |
| 34 | 2 | МХ-1303-Т | Шайба |
| 35 | 1 | ИАЕЮ.435.214.014-04ГЧ | Блок БПВ 46-65-02 |
| 1 | 581.3701326 | Колодка штырьевая | |
| 36 | 1 | 46.1982.5999 | Подшипник В6-180502К1С9Ш1 |
| 37 | 4 | МХ-0139 | Винт |
| 38 | 1 | 46.1982.7142 | Подшипник 6-180603КС9Ш1 |
| 39 | 1 | 581.3701054 | Втулка |
| 40 | 1 | 32.3701401 | Крышка со стороны привода |
| 41 | 1 | Г250Ж-3701055-10 | Вентилятор |
| 42 | 1 | 1702.3771051 | Шкив |
| 43 | 1 | МХ-0234-Т | Шайба |
Стартер двигателя ЯМЗ 238ДЕ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 45.7375.1699 | Стартер 2501.3708-20 в сб. |
| 2 | 1 | 240-3708721 | Скоба |
| 3 | 1 | 200853-П29 | Болт |
| 4 | 1 | 252138-П2 | Шайба |
| 5 | 4 | 201563-П29 | Болт |
| 6 | 4 | 252137-П2 | Шайба |
| 7 | 1 | 236-3708702-Б | Кронштейн верхний |
| 8 | 1 | 236-3708704-Б | Кронштейн нижний |
| 9 | 1 | 240-3708724-Б | Штифт |
Стартёр двигателя ЯМЗ 238ДЕ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | СТ103А-3708338 | Кольцо |
| 2 | 1 | 25.3708101 | Корпус |
| 3 | 1 | МХ-1087 | Шайба |
| 4 | 1 | СТ103А-3708046 | Кольцо |
| 5 | 4 | СТ103-3708102 | Полюс |
| 6 | 8 | Х1-11-58 | Винт |
| 7 | 2 | СТ103-3708003 | Шпилька |
| 8 | 2 | МХ-0142 | Шайба |
| 9 | 2 | МХ-0954 | Шайба |
| 10 | 2 | СТ103А-3708045 | Шайба |
| 11 | 1 | СТ103-3708150 | Катушка |
| 12 | 2 | 25.3708005 | Шайба |
| 13 | 2 | МХ-0276 | Шайба |
| 14 | 17 | Х-1482-Т | Шайба |
| 15 | 2 | 8Х-1533 | Гайка |
| 16 | 1 | 45.9816.8046 | Шайба |
| 17 | 1 | М8*1*20 | Болт |
| 18 | 2 | Х2-9302 | Гайка |
| 19 | 2 | 7Х-4289 | Шайба |
| 20 | 1 | МХ-0825 | Шайба |
| 21 | 1 | МХ-0037 | Шайба |
| 22 | 1 | СТ103А-3708339 | Кольцо |
| 23 | 1 | СТ103-3708030 | Шина |
| 24 | 1 | 25.3708300 | Крышка коллектора |
| 25 | 1 | СТ103А-3708309 | Втулка |
| 26 | 1 | 25.3708320 | Траверса |
| 27 | 8 | 2500.3708050 | Щетка |
| 28 | 8 | 7Х-4196 | Винт |
| 29 | 2 | 45.9432.1109 | Винт |
| 30 | 1 | СТ142-3708070 | Ось |
| 31 | 1 | 16.3708406 | Кольцо |
| 32 | 4 | МХ-0905 | Винт |
| 33 | 4 | Х-4001 | Шайба |
| 34 | 4 | 8Х-1497 | Шайба |
| 35 | 1 | 25.3708001 | Кожух |
| 36 | 1 | 25.3708002 | Прокладка |
| 37 | 1 | 25.3708510 | Корпус привода |
| 38 | 1 | 25.3708403 | Шайба упорная |
| 39 | 1 | 25.3708600-10 | Привод в сб. |
| 40 | 12 | 25.3708502 | Винт |
| 41 | 1 | 25.3708501 | Шайба привода |
| 42 | 1 | М67 2615 030 | Сальник |
| 43 | 1 | 25.3708410 | Крышка привода |
| 44 | 6 | 25.3708404 | Винт |
| 45 | 1 | 25.3708200 | Якорь |
| 46 | 2 | МХ-1104 | Болт |
| 47 | 2 | МХ-1032 | Шайба |
| 48 | 1 | 25.3708450 | Рычаг |
| 49 | 1 | СТ103-3708120 | Катушка |
| 50 | 2 | 25.3708004 | Пластина |
Реле стартера двигателя ЯМЗ 238ДЕ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 4 | 7Х-4289 | Шайба |
| 2 | 2 | МХ-0825 | Шайба |
| 3 | 4 | МХ-1020 | Винт |
| 4 | 5 | Х-4001 | Шайба |
| 5 | 1 | 8Х-1497 | Шайба |
| 6 | 1 | РС25-3708080 | Крышка |
| 7 | 1 | РС25-3708006-Б | Прокладка |
| 8 | 1 | РС25-3708013 | Скоба |
| 9 | 2 | МХ-0021 | Шайба |
| 10 | 1 | РС25-3708030 | Диск контактный |
| 11 | 1 | РС100-3708003 | Шайба |
| 12 | 1 | РС25-3708007 | Пружина |
| 13 | 1 | ВМ-3354-37 | Шайба |
| 14 | 2 | РС25-3708011 | Болт контактный |
| 15 | 1 | 45.9871.1018 | Шплинт |
| 16 | 1 | 25.3708802 | Гайка |
| 17 | 1 | 25.3708801 | Втулка |
| 18 | 1 | 25.3708806 | Шайба |
| 19 | 1 | 25.3708804 | Чашка |
| 20 | 1 | 18.3708011 | Пружина |
| 21 | 1 | 25.3708805 | Чашка |
| 22 | 1 | 25.3708803 | Прокаладка |
| 23 | 1 | 25.3708850 | Якорь |
| 24 | 1 | РС103-3708100 | Ярмо с катушкой |
| 25 | 1 | 540244 | Наконечник |
| 26 | 4 | Х2-9302 | Гайка |
| 27 | 1 | МХ-1146 | Болт |
| 28 | 1 | 1-МЮ-37 | Шайба |
| 29 | 1 | МХ-0434 | Шайба |
| 30 | 1 | РС25-3708002-В | Корпус реле стартера |
| 31 | 3 | МХ-1032 | Шайба |
| 32 | 3 | Х-1482 | Шайба |
| 33 | 3 | МХ-1215 | Болт |
| 34 | 1 | МХ-1031 | Наконечник |
| 35 | 1 | РС25-3708016 | Прокладка |
| 36 | 1 | РС25-3708015 | Втулка |
| 37 | 1 | РС25-3708014 | Втулка |
| 38 | 4 | МХ-0287 | Шайба |
| 39 | 4 | МХ-1126 | Болт |
| 40 | 1 | 25.3708800 | Реле стартера в сб. |
двигатель ЯМЗ 238ДЕ ямз система охлаждения двигателя ямз-238 ямз 202. ямз 238 устройство двигателя электро магнитный Устройство двигателя ямз238ДЕ привод вентилятора фрикционный двигателя ЯМЗ 238 ДЕ схема двигателя ямз 238 де. устройство двигателя д 238 де маз двигатель 238де теплообменик ямз 238де. 184.1601138-01 Схема смазки двигателя ЯМЗ-238ДЕ Регулятор частоты вращения двигателя ЯМЗ-238де 238де 2-1 двигатель ярославль. генератор на кразе двигатель 238де Двигатель 238ДЕ теплообменник двигателя ямз теплообменник ямз-238. для чего нужен теплообменник на двигателе ямз 238де вал проходной расход топлива на 100 км двигатель ямз-238де генератор для двигателя ямз 238де. устройство двигателя ямз 238 де регулировка клапанов двигатель ямз- 238де ямз-238де каталог запчастей двигатель на маз 238де. Хомут червячный torro norma для крепления труб и шлангов схема системы смазки двигателя ямз-238де двигатель ЯМЗ 238ДЕ ремень помпы двигатель ямз 238де ремень водяного насоса. устройство масляного насоса ямз 238 де устройство масляного насоса ямз 238 де трубо проводы воздуха маз система охлаждения двигателя маз 238. запчасти 238де запчасти для двигателя МАЗ, вал коленчатый ЯМЗ 238ДЕ турбированный двигатель ЯМЗ-238де б\у ямз 238 де. устройство ямз 238б масляной системы двигатель ямз 238 устройство Блок ЯМЗ для двигателя ЯМЗ ДЕ-238 номера ремней двигателя ЯМЗ. ТЕПЛООБМЕННИК ЯМЗ 238ДЕ теплообменник на ямз 238де коллектор без турбин краз двигатель краз 238 де. фторопластовые прокладки на форсунки ТНВД двигателя ЯМЗ-238ДЕ 12
