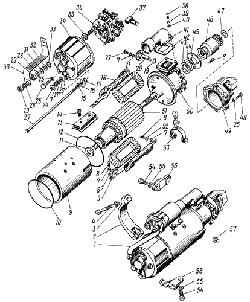

Стартер ЯМЗ 236 М
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 25.3708-01 | Стартер в сборе |
| 2 | 1 | 240-3708721 | Скоба крепления стартера |
| 3 | 1 | 252138-П2 | Шайба |
| 4 | 1 | 20085 3-П29 | Болт |
| 5 | 1 | СТ103-3708120 | Катушка |
| 6 | 2 | 25.3708004 | Пластина |
| 7 | 14 | Х-1482 | Шайба |
| 8 | 7 | МХ-1104 | Болт |
| 9 | 1 | СТ25. 3708101 | Корпус стартера |
| 10 | 1 | СТ103A-3708338 | Кольцо уплотнительное |
| 11 | 1 | МХ-1087 | Шайба |
| 12 | 1 | СТ103A-3708046 | Кольцо уплотнитель ное |
| 13 | 8 | СТ103-3708102 | Полюс |
| 14 | 8 | Х1-11-58 | Винт |
| 15 | 2 | МХ-0142 | Шайба |
| 16 | 2 | МХ-0954 | Шайба |
| 17 | 2 | СТ103A-3708045 | Шайба |
| 18 | 1 | СТ103-37081SO | Катушка |
| 19 | 1 | 16.3708406 | Кольцо |
| 20 | 1 | СТ142-3708070 | Ось |
| 21 | 2 | МХ-0276 | Шайба |
| 22 | 2 | 4 594 321 109 | Винт |
| 23 | 2 | 25.3708005 | Шайба |
| 24 | 2 | 8Х-1533 | Гайка |
| 25 | 1 | 4 598 168 046 | Шайба |
| 26 | 1 | М8х1х20 | Болт |
| 27 | 2 | СТ103-3708003 | Шпилька |
| 28 | 2 | 7X-4289 | Шайба |
| 29 | 2 | Х2-9302 | Гайка |
| 30 | 1 | CТ103-3708030 | Шина |
| 31 | 1 | МХ-0825 | Шайба |
| 32 | 1 | MX 0037 | Шайба |
| 33 | 1 | СT103-3708 339 | Кольцо |
| 34 | 1 | 25.3708300 | Крышка |
| 35 | 1 | СТ103A-3708309 | Втулка |
| 36 | 1 | 25.3708320 | Траверса |
| 37 | 1 | 2500.3708050 | Щетка |
| 38 | 4 | МХ-0905 | Винт |
| 39 | 4 | Х-4001 | Шайба |
| 40 | 4 | 8Х-1497 | Шайба |
| 41 | 1 | 25.3708001 | Кожух привода |
| 42 | 1 | 25.3708002 | Прокладка |
| 43 | 1 | М672615030 | Сальник |
| 44 | 2 | 25.3708503 | Шайба |
| 45 | 1 | 25.3708501 | Шайба привода |
| 46 | 1 | 25.3708600 | Привод в сборе |
| 47 | 1 | 25.3708403 | Шайба упорная |
| 48 | 6 | 25.3708404 | Винт |
| 49 | 1 | 25.3708410 | Крышка привода |
| 50 | 1 | 25.3708510 | Корпус привода |
| 51 | 1 | 25.3708200 | Якорь |
| 52 | 2 | МХ-1032 | Шайба |
| 53 | 1 | 25.3708450 | Рычаг |
| 54 | 4 | 201563-П29 | Болт |
| 55 | 4 | 252137-П2 | Шайба |
| 56 | 1 | 236-3708702-Б | Кронштейн верхний |
| 57 | 2 | 258652-П29 | Штифт |
| 58 | 1 | 236-3708704-Б | Кронштейн нижний |

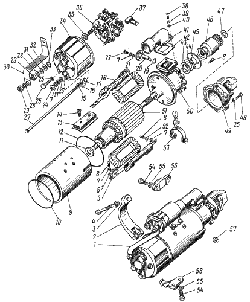

Стартер ЯМЗ 238 М
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 25.3708-01 | Стартер в сборе |
| 2 | 1 | 240-3708721 | Скоба крепления стартера |
| 3 | 1 | 252138-П2 | Шайба |
| 4 | 1 | 20085 3-П29 | Болт |
| 5 | 1 | СТ103-3708120 | Катушка |
| 6 | 2 | 25.3708004 | Пластина |
| 7 | 14 | Х-1482 | Шайба |
| 8 | 7 | МХ-1104 | Болт |
| 9 | 1 | СТ25. 3708101 | Корпус стартера |
| 10 | 1 | СТ103A-3708338 | Кольцо уплотнительное |
| 11 | 1 | МХ-1087 | Шайба |
| 12 | 1 | СТ103A-3708046 | Кольцо уплотнитель ное |
| 13 | 8 | СТ103-3708102 | Полюс |
| 14 | 8 | Х1-11-58 | Винт |
| 15 | 2 | МХ-0142 | Шайба |
| 16 | 2 | МХ-0954 | Шайба |
| 17 | 2 | СТ103A-3708045 | Шайба |
| 18 | 1 | СТ103-37081SO | Катушка |
| 19 | 1 | 16.3708406 | Кольцо |
| 20 | 1 | СТ142-3708070 | Ось |
| 21 | 2 | МХ-0276 | Шайба |
| 22 | 2 | 4 594 321 109 | Винт |
| 23 | 2 | 25.3708005 | Шайба |
| 24 | 2 | 8Х-1533 | Гайка |
| 25 | 1 | 4 598 168 046 | Шайба |
| 26 | 1 | М8х1х20 | Болт |
| 27 | 2 | СТ103-3708003 | Шпилька |
| 28 | 2 | 7X-4289 | Шайба |
| 29 | 2 | Х2-9302 | Гайка |
| 30 | 1 | CТ103-3708030 | Шина |
| 31 | 1 | МХ-0825 | Шайба |
| 32 | 1 | MX 0037 | Шайба |
| 33 | 1 | СT103-3708 339 | Кольцо |
| 34 | 1 | 25.3708300 | Крышка |
| 35 | 1 | СТ103A-3708309 | Втулка |
| 36 | 1 | 25.3708320 | Траверса |
| 37 | 1 | 2500.3708050 | Щетка |
| 38 | 4 | МХ-0905 | Винт |
| 39 | 4 | Х-4001 | Шайба |
| 40 | 4 | 8Х-1497 | Шайба |
| 41 | 1 | 25.3708001 | Кожух привода |
| 42 | 1 | 25.3708002 | Прокладка |
| 43 | 1 | М672615030 | Сальник |
| 44 | 2 | 25.3708503 | Шайба |
| 45 | 1 | 25.3708501 | Шайба привода |
| 46 | 1 | 25.3708600 | Привод в сборе |
| 47 | 1 | 25.3708403 | Шайба упорная |
| 48 | 6 | 25.3708404 | Винт |
| 49 | 1 | 25.3708410 | Крышка привода |
| 50 | 1 | 25.3708510 | Корпус привода |
| 51 | 1 | 25.3708200 | Якорь |
| 52 | 2 | МХ-1032 | Шайба |
| 53 | 1 | 25.3708450 | Рычаг |
| 54 | 4 | 201563-П29 | Болт |
| 55 | 4 | 252137-П2 | Шайба |
| 56 | 1 | 236-3708702-Б | Кронштейн верхний |
| 57 | 2 | 258652-П29 | Штифт |
| 58 | 1 | 236-3708704-Б | Кронштейн нижний |
Стартер ЯМЗ 238 АМ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 25.3708-01 | Стартер в сборе |
| 2 | 1 | 240-3708721 | Скоба крепления стартера |
| 3 | 1 | 252138-П2 | Шайба |
| 4 | 1 | 20085 3-П29 | Болт |
| 5 | 1 | СТ103-3708120 | Катушка |
| 6 | 2 | 25.3708004 | Пластина |
| 7 | 14 | Х-1482 | Шайба |
| 8 | 7 | МХ-1104 | Болт |
| 9 | 1 | СТ25. 3708101 | Корпус стартера |
| 10 | 1 | СТ103A-3708338 | Кольцо уплотнительное |
| 11 | 1 | МХ-1087 | Шайба |
| 12 | 1 | СТ103A-3708046 | Кольцо уплотнитель ное |
| 13 | 8 | СТ103A-3708102 | Полюс |
| 14 | 8 | Х1-11-58 | Винт |
| 15 | 2 | МХ-0142 | Шайба |
| 16 | 2 | МХ-0954 | Шайба |
| 17 | 2 | СТ103A-3708045 | Шайба |
| 18 | 1 | СТ103-37081SO | Катушка |
| 19 | 1 | 16.3708406 | Кольцо |
| 20 | 1 | СТ142-3708070 | Ось |
| 21 | 2 | МХ-0276 | Шайба |
| 22 | 2 | 4 594 321 109 | Винт |
| 23 | 2 | 25.3708005 | Шайба |
| 24 | 2 | 8Х-1533 | Гайка |
| 25 | 1 | 4 598 168 046 | Шайба |
| 26 | 1 | М8х1х20 | Болт |
| 27 | 2 | СТ103-3708003 | Шпилька |
| 28 | 2 | 7X^289 | Шайба |
| 29 | 2 | Х2-9302 | Гайка |
| 30 | 1 | СГ103-3708030 | Шина |
| 31 | 1 | МХ-0825 | Шайба |
| 32 | 1 | MX 0037 | Шайба |
| 33 | 1 | СT103-3708 339 | Кольцо |
| 34 | 1 | 25.3708300 | Крышка |
| 35 | 1 | СТ103A-3708309 | Втулка |
| 36 | 1 | 25.3708320 | Траверса |
| 37 | 1 | 2500.3708050 | Щетка |
| 38 | 4 | МХ-0905 | Винт |
| 39 | 4 | Х-4001 | Шайба |
| 40 | 4 | 8Х-1497 | Шайба |
| 41 | 1 | 25.3708001 | Кожух привода |
| 42 | 1 | 25.3708002 | Прокладка |
| 43 | 1 | М672615030 | Сальник |
| 44 | 2 | 25.3708503 | Шайба |
| 45 | 1 | 25.3708501 | Шайба привода |
| 46 | 1 | 25.3708600 | Привод в сборе |
| 47 | 1 | 25.3708403 | Шайба упорная |
| 48 | 6 | 25.3708404 | Винт |
| 49 | 1 | 25.3708410 | Крышка привода |
| 50 | 1 | 25.3708510 | Корпус привода |
| 51 | 1 | 25.3708200 | Якорь |
| 52 | 2 | МХ-1032 | Шайба |
| 53 | 1 | 25.3708450 | Рычаг |
| 54 | 4 | 201563-П29 | Болт |
| 55 | 4 | 252137-П2 | Шайба |
| 56 | 1 | 236-3708702-Б | Кронштейн верхний |
| 57 | 2 | 258652-П29 | Штифт |
| 58 | 1 | 236-3708704-Б | Кронштейн нижний |
Стартер ЯМЗ 238 ГМ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 25.3708-01 | Стартер в сборе |
| 2 | 1 | 240-3708721 | Скоба крепления стартера |
| 3 | 1 | 252138-П2 | Шайба |
| 4 | 1 | 20085 3-П29 | Болт |
| 5 | 1 | СТ103-3708120 | Катушка |
| 6 | 2 | 25.3708004 | Пластина |
| 7 | 14 | Х-1482 | Шайба |
| 8 | 7 | МХ-1104 | Болт |
| 9 | 1 | СТ25. 3708101 | Корпус стартера |
| 10 | 1 | СТ103A-3708338 | Кольцо уплотнительное |
| 11 | 1 | МХ-1087 | Шайба |
| 12 | 1 | СТ103A-3708046 | Кольцо уплотнитель ное |
| 13 | 8 | СТ103A-3708102 | Полюс |
| 14 | 8 | Х1-11-58 | Винт |
| 15 | 2 | МХ-0142 | Шайба |
| 16 | 2 | МХ-0954 | Шайба |
| 17 | 2 | СТ103A-3708045 | Шайба |
| 18 | 1 | СТ103-37081SO | Катушка |
| 19 | 1 | 16.3708406 | Кольцо |
| 20 | 1 | СТ142-3708070 | Ось |
| 21 | 2 | МХ-0276 | Шайба |
| 22 | 2 | 4 594 321 109 | Винт |
| 23 | 2 | 25.3708005 | Шайба |
| 24 | 2 | 8Х-1533 | Гайка |
| 25 | 1 | 4 598 168 046 | Шайба |
| 26 | 1 | М8х1х20 | Болт |
| 27 | 2 | СТ103-3708003 | Шпилька |
| 28 | 2 | 7X^289 | Шайба |
| 29 | 2 | Х2-9302 | Гайка |
| 30 | 1 | СГ103-3708030 | Шина |
| 31 | 1 | МХ-0825 | Шайба |
| 32 | 1 | MX 0037 | Шайба |
| 33 | 1 | СT103-3708 339 | Кольцо |
| 34 | 1 | 25.3708300 | Крышка |
| 35 | 1 | СТ103A-3708309 | Втулка |
| 36 | 1 | 25.3708320 | Траверса |
| 37 | 1 | 2500.3708050 | Щетка |
| 38 | 4 | МХ-0905 | Винт |
| 39 | 4 | Х-4001 | Шайба |
| 40 | 4 | 8Х-1497 | Шайба |
| 41 | 1 | 25.3708001 | Кожух привода |
| 42 | 1 | 25.3708002 | Прокладка |
| 43 | 1 | М672615030 | Сальник |
| 44 | 2 | 25.3708503 | Шайба |
| 45 | 1 | 25.3708501 | Шайба привода |
| 46 | 1 | 25.3708600 | Привод в сборе |
| 47 | 1 | 25.3708403 | Шайба упорная |
| 48 | 6 | 25.3708404 | Винт |
| 49 | 1 | 25.3708410 | Крышка привода |
| 50 | 1 | 25.3708510 | Корпус привода |
| 51 | 1 | 25.3708200 | Якорь |
| 52 | 2 | МХ-1032 | Шайба |
| 53 | 1 | 25.3708450 | Рычаг |
| 54 | 4 | 201563-П29 | Болт |
| 55 | 4 | 252137-П2 | Шайба |
| 56 | 1 | 236-3708702-Б | Кронштейн верхний |
| 57 | 2 | 258652-П29 | Штифт |
| 58 | 1 | 236-3708704-Б | Кронштейн нижний |
Стартер ЯМЗ 238 ИМ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 25.3708-01 | Стартер в сборе |
| 2 | 1 | 240-3708721 | Скоба крепления стартера |
| 3 | 1 | 252138-П2 | Шайба |
| 4 | 1 | 20085 3-П29 | Болт |
| 5 | 1 | СТ103-3708120 | Катушка |
| 6 | 2 | 25.3708004 | Пластина |
| 7 | 14 | Х-1482 | Шайба |
| 8 | 7 | МХ-1104 | Болт |
| 9 | 1 | СТ25. 3708101 | Корпус стартера |
| 10 | 1 | СТ103A-3708338 | Кольцо уплотнительное |
| 11 | 1 | МХ-1087 | Шайба |
| 12 | 1 | СТ103A-3708046 | Кольцо уплотнитель ное |
| 13 | 8 | СТ103A-3708102 | Полюс |
| 14 | 8 | Х1-11-58 | Винт |
| 15 | 2 | МХ-0142 | Шайба |
| 16 | 2 | МХ-0954 | Шайба |
| 17 | 2 | СТ103A-3708045 | Шайба |
| 18 | 1 | СТ103-37081SO | Катушка |
| 19 | 1 | 16.3708406 | Кольцо |
| 20 | 1 | СТ142-3708070 | Ось |
| 21 | 2 | МХ-0276 | Шайба |
| 22 | 2 | 4 594 321 109 | Винт |
| 23 | 2 | 25.3708005 | Шайба |
| 24 | 2 | 8Х-1533 | Гайка |
| 25 | 1 | 4 598 168 046 | Шайба |
| 26 | 1 | М8х1х20 | Болт |
| 27 | 2 | СТ103-3708003 | Шпилька |
| 28 | 2 | 7X^289 | Шайба |
| 29 | 2 | Х2-9302 | Гайка |
| 30 | 1 | СГ103-3708030 | Шина |
| 31 | 1 | МХ-0825 | Шайба |
| 32 | 1 | MX 0037 | Шайба |
| 33 | 1 | СT103-3708 339 | Кольцо |
| 34 | 1 | 25.3708300 | Крышка |
| 35 | 1 | СТ103A-3708309 | Втулка |
| 36 | 1 | 25.3708320 | Траверса |
| 37 | 1 | 2500.3708050 | Щетка |
| 38 | 4 | МХ-0905 | Винт |
| 39 | 4 | Х-4001 | Шайба |
| 40 | 4 | 8Х-1497 | Шайба |
| 41 | 1 | 25.3708001 | Кожух привода |
| 42 | 1 | 25.3708002 | Прокладка |
| 43 | 1 | М672615030 | Сальник |
| 44 | 2 | 25.3708503 | Шайба |
| 45 | 1 | 25.3708501 | Шайба привода |
| 46 | 1 | 25.3708600 | Привод в сборе |
| 47 | 1 | 25.3708403 | Шайба упорная |
| 48 | 6 | 25.3708404 | Винт |
| 49 | 1 | 25.3708410 | Крышка привода |
| 50 | 1 | 25.3708510 | Корпус привода |
| 51 | 1 | 25.3708200 | Якорь |
| 52 | 2 | МХ-1032 | Шайба |
| 53 | 1 | 25.3708450 | Рычаг |
| 54 | 4 | 201563-П29 | Болт |
| 55 | 4 | 252137-П2 | Шайба |
| 56 | 1 | 236-3708702-Б | Кронштейн верхний |
| 57 | 2 | 258652-П29 | Штифт |
| 58 | 1 | 236-3708704-Б | Кронштейн нижний |
Стартер ЯМЗ 238 НД
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 25.3708-01 | Стартер в сборе |
| 2 | 1 | 240-3708721 | Скоба крепления стартера |
| 3 | 1 | 252138-П2 | Шайба |
| 4 | 1 | 20085 3-П29 | Болт |
| 5 | 1 | СТ103-3708120 | Катушка |
| 6 | 2 | 25.3708004 | Пластина |
| 7 | 14 | Х-1482 | Шайба |
| 8 | 7 | МХ-1104 | Болт |
| 9 | 1 | СТ25. 3708101 | Корпус стартера |
| 10 | 1 | СТ103A-3708338 | Кольцо уплотнительное |
| 11 | 1 | МХ-1087 | Шайба |
| 12 | 1 | СТ103A-3708046 | Кольцо уплотнитель ное |
| 13 | 8 | СТ103-3708102 | Полюс |
| 14 | 8 | Х1-11-58 | Винт |
| 15 | 2 | МХ-0142 | Шайба |
| 16 | 2 | МХ-0954 | Шайба |
| 17 | 2 | СТ103A-3708045 | Шайба |
| 18 | 1 | СТ103-37081SO | Катушка |
| 19 | 1 | 16.3708406 | Кольцо |
| 20 | 1 | СТ142-3708070 | Ось |
| 21 | 2 | МХ-0276 | Шайба |
| 22 | 2 | 4 594 321 109 | Винт |
| 23 | 2 | 25.3708005 | Шайба |
| 24 | 2 | 8Х-1533 | Гайка |
| 25 | 1 | 4 598 168 046 | Шайба |
| 26 | 1 | М8х1х20 | Болт |
| 27 | 2 | СТ103-3708003 | Шпилька |
| 28 | 2 | 7X-4289 | Шайба |
| 29 | 2 | Х2-9302 | Гайка |
| 30 | 1 | СГ103-3708030 | Шина |
| 31 | 1 | МХ-0825 | Шайба |
| 32 | 1 | MX 0037 | Шайба |
| 33 | 1 | СT103-3708 339 | Кольцо |
| 34 | 1 | 25.3708300 | Крышка |
| 35 | 1 | СТ103A-3708309 | Втулка |
| 36 | 1 | 25.3708320 | Траверса |
| 37 | 1 | 2500.3708050 | Щетка |
| 38 | 4 | МХ-0905 | Винт |
| 39 | 4 | Х-4001 | Шайба |
| 40 | 4 | 8Х-1497 | Шайба |
| 41 | 1 | 25.3708001 | Кожух привода |
| 42 | 1 | 25.3708002 | Прокладка |
| 43 | 1 | М672615030 | Сальник |
| 44 | 2 | 25.3708503 | Шайба |
| 45 | 1 | 25.3708501 | Шайба привода |
| 46 | 1 | 25.3708600 | Привод в сборе |
| 47 | 1 | 25.3708403 | Шайба упорная |
| 48 | 6 | 25.3708404 | Винт |
| 49 | 1 | 25.3708410 | Крышка привода |
| 50 | 1 | 25.3708510 | Корпус привода |
| 51 | 1 | 25.3708200 | Якорь |
| 52 | 2 | МХ-1032 | Шайба |
| 53 | 1 | 25.3708450 | Рычаг |
| 54 | 4 | 201563-П29 | Болт |
| 55 | 4 | 252137-П2 | Шайба |
| 56 | 1 | 236-3708702-Б | Кронштейн верхний |
| 57 | 2 | 258652-П29 | Штифт |
| 58 | 1 | 236-3708704-Б | Кронштейн нижний |
Стартер ЯМЗ 238 Б
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 25.3708000 | Стартер в сборе |
| 2 | 1 | 240-3708721 | Скоба |
| 3 | 1 | 200853-П29 | Болт |
| 4 | 1 | 252138-П2 | Шайба |
| 5 | 4 | 201563-П29 | Болт |
| 6 | 4 | 252137-П2 | Шайба |
| 7 | 1 | 236-3708702-Б | Кронштейн нижний |
| 8 | 1 | 236-3708704-Б | Кронштейн верхний |
| 9 | 2 | 258652-П29 | Штифт |
Стартер ЯМЗ 238 Д
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 25.3708000 | Стартер в сборе |
| 2 | 1 | 240-3708721 | Скоба |
| 3 | 1 | 200853-П29 | Болт |
| 4 | 1 | 252138-П2 | Шайба |
| 5 | 4 | 201563-П29 | Болт |
| 6 | 4 | 252137-П2 | Шайба |
| 7 | 1 | 236-3708702-Б | Кронштейн нижний |
| 8 | 1 | 236-3708704-Б | Кронштейн верхний |
| 9 | 2 | 258652-П29 | Штифт |
Стартер ЯМЗ 240 М2
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | СТ103А-3708338 | Кольцо уплотнительное |
| 2 | 1 | СТ25.3708101 | Корпус стартера |
| 2 | СТ26.3708104 | Прокладка корпуса | |
| 3 | 1 | МХ-0523 | Шайба |
| 4 | 1 | СТ103А-3708046 | Кольцо уплотнительное |
| 5 | 4 | СТ103-37080102 | Полюс |
| 6 | 8 | Х1-11-58 | Винт |
| 7 | 1 | СТ103-3708150 | Катушка в сб. |
| 8 | 2 | СТ103А-3708045 | Шайба уплотнительная |
| 9 | 2 | МХ-0954 | Шайба замковая |
| 10 | 2 | МХ-0142 | Шайба |
| 11 | 2 | 25.3708005 | Шайба уплотнительная |
| 12 | 4 | МХ-0276 | Шайба |
| 13 | 25 | Х-1482-01 | Шайба пружинная |
| 14 | 2 | 8Х-1533 | Гайка |
| 15 | 1 | М8*1*20 | Болт |
| 16 | 1 | 252135-П5 | Шайба пружинная |
| 17 | 2 | 7Х-4289 | Шайба пружинная |
| 18 | 2 | Х2-9302 | Гайка |
| 19 | 2 | СТ103-3708003 | Шпилька стяжная |
| 20 | 1 | СТ103-3708030 | Шина соединительная |
| 21 | 2 | МХ-0825 | Шайба |
| 22 | 1 | МХ-0037 | Шайба |
| 23 | 1 | СТ103А-3708339 | Шайба уплотнительная |
| 24 | 1 | 25.3708300 | Крышка коллектора в сб. |
| 25 | 1 | СТ103А-3708309 | Втулка |
| 26 | 1 | 25.3708320 | Траверза в сб. |
| 27 | 8 | СТ26-3708050 | Щетка в сб |
| 28 | 8 | 7Х-4196 | Винт |
| 29 | 4 | МХ-0905 | Винт |
| 30 | 4 | Х4001 | Шайба пружинная |
| 31 | 4 | 8Х-1497-А | Шайба |
| 32 | 1 | 25.3708001 | Кожух привода |
| 33 | 1 | 25.3708002 | Прокладка |
| 34 | 2 | 4 594 321 109 | Винт |
| 35 | 1 | СТ142-3708010 | Ось рычага |
| 36 | 1 | 16.3708406 | Кольцо уплотнительное |
| 37 | 7 | МХ-1104 | Болт |
| 38 | 2 | 25.3708004 | Пластина |
| 39 | 1 | СТ103-3708120 | Катушка в сб. |
| 40 | 1 | 25.3708450 | Рычаг |
| 41 | 2 | МХ-1032 | Шайба замковая |
| 42 | 1 | 25.3708200 | Якорь |
| 43 | 1 | 25.3708510 | Корпус привода |
| 44 | 1 | М67.26.15.030 | Сальник |
| 45 | 1 | 25.3708501 | Шайба упорная |
| 46 | 1 | 25.3708600 | Привод в сб. |
| 47 | 1 | 25.3708403 | Шайба упорная |
| 48 | 4 | 25.3708502 | Винт |
| 49 | 6 | 25.3708404 | Винт |
| 50 | 1 | 25.3708410 | Крышка привода |
| 51 | 6 | 201499-П29 | Болт М10*30 |
| 52 | 6 | 252136-П2 | Шайба пружинная |
| 53 | 1 | 240-3708724 | Штифт стартера установочный |
| 54 | 1 | 240-3708701 | Кронштейн крепления стартера |
| 55 | 2 | 258652-П29 | Штифт |
| 56 | 1 | 240-3708721 | Скоба крепления стартера |
| 57 | 1 | 252138-П2 | Шайба пружинная |
| 58 | 1 | 200853-П29 | Болт М14*120 |
Стартер ЯМЗ 240 НМ2
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | СТ103А-3708338 | Кольцо уплотнительное |
| 2 | 1 | СТ25.3708101 | Корпус стартера |
| 2 | СТ26.3708104 | Прокладка корпуса | |
| 3 | 1 | МХ-0523 | Шайба |
| 4 | 1 | СТ103А-3708046 | Кольцо уплотнительное |
| 5 | 4 | СТ103-37080102 | Полюс |
| 6 | 8 | Х1-11-58 | Винт |
| 7 | 1 | СТ103-3708150 | Катушка в сб. |
| 8 | 2 | СТ103А-3708045 | Шайба уплотнительная |
| 9 | 2 | МХ-0954 | Шайба замковая |
| 10 | 2 | МХ-0142 | Шайба |
| 11 | 2 | 25.3708005 | Шайба уплотнительная |
| 12 | 4 | МХ-0276 | Шайба |
| 13 | 25 | Х-1482-01 | Шайба пружинная |
| 14 | 2 | 8Х-1533 | Гайка |
| 15 | 1 | М8*1*20 | Болт |
| 16 | 1 | 252135-П5 | Шайба пружинная |
| 17 | 2 | 7Х-4289 | Шайба пружинная |
| 18 | 2 | Х2-9302 | Гайка |
| 19 | 2 | СТ103-3708003 | Шпилька стяжная |
| 20 | 1 | СТ103-3708030 | Шина соединительная |
| 21 | 2 | МХ-0825 | Шайба |
| 22 | 1 | МХ-0037 | Шайба |
| 23 | 1 | СТ103А-3708339 | Шайба уплотнительная |
| 24 | 1 | 25.3708300 | Крышка коллектора в сб. |
| 25 | 1 | СТ103А-3708309 | Втулка |
| 26 | 1 | 25.3708320 | Траверза в сб. |
| 27 | 8 | СТ26-3708050 | Щетка в сб |
| 28 | 8 | 7Х-4196 | Винт |
| 29 | 4 | МХ-0905 | Винт |
| 30 | 4 | Х4001 | Шайба пружинная |
| 31 | 4 | 8Х-1497-А | Шайба |
| 32 | 1 | 25.3708001 | Кожух привода |
| 33 | 1 | 25.3708002 | Прокладка |
| 34 | 2 | 4 594 321 109 | Винт |
| 35 | 1 | СТ142-3708010 | Ось рычага |
| 36 | 1 | 16.3708406 | Кольцо уплотнительное |
| 37 | 7 | МХ-1104 | Болт |
| 38 | 2 | 25.3708004 | Пластина |
| 39 | 1 | СТ103-3708120 | Катушка в сб. |
| 40 | 1 | 25.3708450 | Рычаг |
| 41 | 2 | МХ-1032 | Шайба замковая |
| 42 | 1 | 25.3708200 | Якорь |
| 43 | 1 | 25.3708510 | Корпус привода |
| 44 | 1 | М67.26.15.030 | Сальник |
| 45 | 1 | 25.3708501 | Шайба упорная |
| 46 | 1 | 25.3708600 | Привод в сб. |
| 47 | 1 | 25.3708403 | Шайба упорная |
| 48 | 4 | 25.3708502 | Винт |
| 49 | 6 | 25.3708404 | Винт |
| 50 | 1 | 25.3708410 | Крышка привода |
| 51 | 6 | 201499-П29 | Болт М10*30 |
| 52 | 6 | 252136-П2 | Шайба пружинная |
| 53 | 1 | 240-3708724 | Штифт стартера установочный |
| 54 | 1 | 240-3708701 | Кронштейн крепления стартера |
| 55 | 2 | 258652-П29 | Штифт |
| 56 | 1 | 240-3708721 | Скоба крепления стартера |
| 57 | 1 | 252138-П2 | Шайба пружинная |
| 58 | 1 | 200853-П29 | Болт М14*120 |
Стартер ЯМЗ 240 ПМ2
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | СТ103А-3708338 | Кольцо уплотнительное |
| 2 | 1 | СТ25.3708101 | Корпус стартера |
| 2 | СТ26.3708104 | Прокладка корпуса | |
| 3 | 1 | МХ-0523 | Шайба |
| 4 | 1 | СТ103А-3708046 | Кольцо уплотнительное |
| 5 | 4 | СТ103-37080102 | Полюс |
| 6 | 8 | Х1-11-58 | Винт |
| 7 | 1 | СТ103-3708150 | Катушка в сб. |
| 8 | 2 | СТ103А-3708045 | Шайба уплотнительная |
| 9 | 2 | МХ-0954 | Шайба замковая |
| 10 | 2 | МХ-0142 | Шайба |
| 11 | 2 | 25.3708005 | Шайба уплотнительная |
| 12 | 4 | МХ-0276 | Шайба |
| 13 | 25 | Х-1482-01 | Шайба пружинная |
| 14 | 2 | 8Х-1533 | Гайка |
| 15 | 1 | М8*1*20 | Болт |
| 16 | 1 | 252135-П5 | Шайба пружинная |
| 17 | 2 | 7Х-4289 | Шайба пружинная |
| 18 | 2 | Х2-9302 | Гайка |
| 19 | 2 | СТ103-3708003 | Шпилька стяжная |
| 20 | 1 | СТ103-3708030 | Шина соединительная |
| 21 | 2 | МХ-0825 | Шайба |
| 22 | 1 | МХ-0037 | Шайба |
| 23 | 1 | СТ103А-3708339 | Шайба уплотнительная |
| 24 | 1 | 25.3708300 | Крышка коллектора в сб. |
| 25 | 1 | СТ103А-3708309 | Втулка |
| 26 | 1 | 25.3708320 | Траверза в сб. |
| 27 | 8 | СТ26-3708050 | Щетка в сб |
| 28 | 8 | 7Х-4196 | Винт |
| 29 | 4 | МХ-0905 | Винт |
| 30 | 4 | Х4001 | Шайба пружинная |
| 31 | 4 | 8Х-1497-А | Шайба |
| 32 | 1 | 25.3708001 | Кожух привода |
| 33 | 1 | 25.3708002 | Прокладка |
| 34 | 2 | 4 594 321 109 | Винт |
| 35 | 1 | СТ142-3708010 | Ось рычага |
| 36 | 1 | 16.3708406 | Кольцо уплотнительное |
| 37 | 7 | МХ-1104 | Болт |
| 38 | 2 | 25.3708004 | Пластина |
| 39 | 1 | СТ103-3708120 | Катушка в сб. |
| 40 | 1 | 25.3708450 | Рычаг |
| 41 | 2 | МХ-1032 | Шайба замковая |
| 42 | 1 | 25.3708200 | Якорь |
| 43 | 1 | 25.3708510 | Корпус привода |
| 44 | 1 | М67.26.15.030 | Сальник |
| 45 | 1 | 25.3708501 | Шайба упорная |
| 46 | 1 | 25.3708600 | Привод в сб. |
| 47 | 1 | 25.3708403 | Шайба упорная |
| 48 | 4 | 25.3708502 | Винт |
| 49 | 6 | 25.3708404 | Винт |
| 50 | 1 | 25.3708410 | Крышка привода |
| 51 | 6 | 201499-П29 | Болт М10*30 |
| 52 | 6 | 252136-П2 | Шайба пружинная |
| 53 | 1 | 240-3708724 | Штифт стартера установочный |
| 54 | 1 | 240-3708701 | Кронштейн крепления стартера |
| 55 | 2 | 258652-П29 | Штифт |
| 56 | 1 | 240-3708721 | Скоба крепления стартера |
| 57 | 1 | 252138-П2 | Шайба пружинная |
| 58 | 1 | 200853-П29 | Болт М14*120 |
Стартер ЯМЗ 240 БМ2
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | СТ103А-3708338 | Кольцо уплотнительное |
| 2 | 1 | СТ25.3708101 | Корпус стартера |
| 2 | СТ26.3708104 | Прокладка корпуса | |
| 3 | 1 | МХ-0523 | Шайба |
| 4 | 1 | СТ103А-3708046 | Кольцо уплотнительное |
| 5 | 4 | СТ103-37080102 | Полюс |
| 6 | 8 | Х1-11-58 | Винт |
| 7 | 1 | СТ103-3708150 | Катушка в сб. |
| 8 | 2 | СТ103А-3708045 | Шайба уплотнительная |
| 9 | 2 | МХ-0954 | Шайба замковая |
| 10 | 2 | МХ-0142 | Шайба |
| 11 | 2 | 25.3708005 | Шайба уплотнительная |
| 12 | 4 | МХ-0276 | Шайба |
| 13 | 25 | Х-1482-01 | Шайба пружинная |
| 14 | 2 | 8Х-1533 | Гайка |
| 15 | 1 | М8*1*20 | Болт |
| 16 | 1 | 252135-П5 | Шайба пружинная |
| 17 | 2 | 7Х-4289 | Шайба пружинная |
| 18 | 2 | Х2-9302 | Гайка |
| 19 | 2 | СТ103-3708003 | Шпилька стяжная |
| 20 | 1 | СТ103-3708030 | Шина соединительная |
| 21 | 2 | МХ-0825 | Шайба |
| 22 | 1 | МХ-0037 | Шайба |
| 23 | 1 | СТ103А-3708339 | Шайба уплотнительная |
| 24 | 1 | 25.3708300 | Крышка коллектора в сб. |
| 25 | 1 | СТ103А-3708309 | Втулка |
| 26 | 1 | 25.3708320 | Траверза в сб. |
| 27 | 8 | СТ26-3708050 | Щетка в сб |
| 28 | 8 | 7Х-4196 | Винт |
| 29 | 4 | МХ-0905 | Винт |
| 30 | 4 | Х4001 | Шайба пружинная |
| 31 | 4 | 8Х-1497-А | Шайба |
| 32 | 1 | 25.3708001 | Кожух привода |
| 33 | 1 | 25.3708002 | Прокладка |
| 34 | 2 | 4 594 321 109 | Винт |
| 35 | 1 | СТ142-3708010 | Ось рычага |
| 36 | 1 | 16.3708406 | Кольцо уплотнительное |
| 37 | 7 | МХ-1104 | Болт |
| 38 | 2 | 25.3708004 | Пластина |
| 39 | 1 | СТ103-3708120 | Катушка в сб. |
| 40 | 1 | 25.3708450 | Рычаг |
| 41 | 2 | МХ-1032 | Шайба замковая |
| 42 | 1 | 25.3708200 | Якорь |
| 43 | 1 | 25.3708510 | Корпус привода |
| 44 | 1 | М67.26.15.030 | Сальник |
| 45 | 1 | 25.3708501 | Шайба упорная |
| 46 | 1 | 25.3708600 | Привод в сб. |
| 47 | 1 | 25.3708403 | Шайба упорная |
| 48 | 4 | 25.3708502 | Винт |
| 49 | 6 | 25.3708404 | Винт |
| 50 | 1 | 25.3708410 | Крышка привода |
| 51 | 6 | 201499-П29 | Болт М10*30 |
| 52 | 6 | 252136-П2 | Шайба пружинная |
| 53 | 1 | 240-3708724 | Штифт стартера установочный |
| 54 | 1 | 240-3708701 | Кронштейн крепления стартера |
| 55 | 2 | 258652-П29 | Штифт |
| 56 | 1 | 240-3708721 | Скоба крепления стартера |
| 57 | 1 | 252138-П2 | Шайба пружинная |
| 58 | 1 | 200853-П29 | Болт М14*120 |
Стартер ЯМЗ 8401.10
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 16.3708000 | Стартер в сб. | |
| 1 | 16.3708100-10 | Корпус в сб. | |
| 1 | 1 | 16.3708120-10 | Корпус |
| 2 | 6 | 4593461522 | Болт |
| 3 | 10 | 15.3708007 | Шайба стопорная |
| 4 | 1 | 16.3708104-10 | Болт |
| 5 | 1 | 16.3708107-10 | Прокладка |
| 6 | 1 | 16.3708103-10 | Изоляция |
| 7 | 3 | 7Х-4289(45 9816 1008) | Шайба |
| 8 | 1 | 45 9346 1594 | Болт |
| 9 | 1 | 16.3708 001 | Кожух |
| 10 | 1 | 16.3708 002 | Кольцо уплотнительное |
| 11 | 1 | 45 9346 1557 | Болт |
| 12 | 1 | 16.3708 005 | Шайба стопорная |
| 13 | 4 | 45 9336 1502 | Болт |
| 14 | 27 | Х-1482 (45 9816 1045) | Шайба |
| 15 | 1 | 16.3708 004 | Шайба |
| 16 | 1 | 16.3708 302 | Кольцо |
| 17 | 1 | 80205 | Подшипник |
| 18 | 2 | 8Х-1533(45 9553 1054) | Гайка |
| 19 | 3 | 45.9811 1205 | Шайба |
| 20 | 1 | 16.3708105-10 | Втулка |
| 21 | 1 | СТ25-3708071-Т | Втулка изоляционная |
| 22 | 8 | Х1-11-58-Т | Винт полюса |
| 23 | 1 | МХ-0825 | Шайба |
| 24 | 2 | Х2-9302(45 9553 1260) | Гайка |
| 25 | 4 | 16.3708011 | Болт стяжной |
| 26 | 4 | МХ-0246 | Шайба |
| 27 | 1 | 16.3708102 | Изоляция |
| 27 | 1 | 16.3708300 | Крышка со стороны кллектора в сб |
| 28 | 1 | 16.3708301 | Крышка со стороны кллектора |
| 29 | 1 | 16.3708160-10 | Катушка шунтовая 1 |
| 30 | 1 | 16.3708130-10 | Катушки сериесные |
| 31 | 1 | 16.3708170-10 | Катушка шунтовая 2 |
| 32 | 1 | 16.3708108-10 | Изоляция |
| 33 | 4 | 16.3708101 | Полюс |
| 34 | 1 | МХ-0037-Т | Шайба изоляционная |
| 35 | 1 | СТ25-3708104-Т | Болт выходной |
| 36 | 2 | 840.3708722 | Скоба крепления стартера |
| 37 | 4 | 252138-П2 | Шайба |
| 38 | 2 | 200855-П29 | Болт |
| 39 | 2 | 200853-П29 | Болт |
| 40 | 1 | 16.3708401 | Рычаг |
| 41 | 1 | 16.3708006 | Чашка опорная |
| 42 | 1 | 16.3708007 | Шайба |
| 43 | 1 | 16.3708600 | Привод |
| 44 | 2 | 16.3708009 | Сухарь |
| 45 | 1 | 16.3708008 | Чашка |
| 46 | 1 | 16.3708014 | Кольцо |
| 47 | 4 | 58.016 | Болт |
| 48 | 4 | МХ-1032 | Шайба замковая |
| 49 | 1 | 16.3708403 | Шайба |
| 50 | 1 | 16.3708404 | Шайба |
| 51 | 1 | 16.3708406 | Кольцо уплотнительное |
| 52 | 1 | СТ142-3708070 | Ось рычага |
| 53 | 10 | 45 9432 1109 | Винт |
| 54 | 7 | 88.016 | Винт |
| 55 | 1 | СТ142.3708267 | Пробка |
| 1 | 16.3708400 | Крышка со стороны привода в сб. | |
| 56 | 1 | 16.3708402 | Крышка со стороны привода |
| 57 | 1 | 16.3708003 | Кольцо уплотнительное |
| 58 | 1 | 16.3708200-01 | Якорь |
| 59 | 1 | МХ-0142 | Шайба |
| 60 | 1 | 16.3708013 | Рым-болт |
| 61 | 8 | 16.3708050 | Щетка |
Стартер ЯМЗ 7511.10
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 45 7375 1469 | Стартер |
| 2 | 1 | 240-3708721 | Скоба |
| 3 | 1 | 200853-П29 | Болт |
| 4 | 1 | 252138-П2 | Шайба |
| 5 | 4 | 201563-П29 | Болт |
| 6 | 4 | 252137-П2 | Шайба |
| 7 | 1 | 236-3708702-Б | Кронштейн верхний |
| 8 | 1 | 236-3708704-Б | Кронштейн нижний |
| 9 | 1 | 313413-П | Штифт |
Стартер ЯМЗ 7511.10-06
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 45 7375 1469 | Стартер |
| 2 | 1 | 240-3708721 | Скоба |
| 3 | 1 | 200853-П29 | Болт |
| 4 | 1 | 252138-П2 | Шайба |
| 5 | 4 | 201563-П29 | Болт |
| 6 | 4 | 252137-П2 | Шайба |
| 7 | 1 | 236-3708702-Б | Кронштейн верхний |
| 8 | 1 | 236-3708704-Б | Кронштейн нижний |
| 9 | 1 | 313413-П | Штифт |
Стартер ЯМЗ 236 НЕ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | СТ103А-3708338 | Кольцо |
| 2 | 1 | 25.3708101 | Корпус |
| 3 | 1 | МХ-1087 | Шайба |
| 4 | 1 | СТ103А-3708046 | Кольцо |
| 5 | 4 | СТ103-3708102 | Полюс |
| 6 | 8 | Х1-11-58 | Винт |
| 7 | 2 | СТ103-3708003 | Шпилька |
| 8 | 2 | МХ-0142 | Шайба |
| 9 | 2 | МХ-0954 | Шайба |
| 10 | 2 | СТ103А-3708045 | Шайба |
| 11 | 1 | СТ103-3708150 | Катушка |
| 12 | 2 | 25.3708005 | Шайба |
| 13 | 2 | МХ-0276 | Шайба |
| 14 | 17 | Х-1482 | Шайба |
| 15 | 2 | 8Х-1533 | Гайка |
| 16 | 1 | 45 9816 8046 | Шайба |
| 17 | 1 | М8*1*20 | Болт |
| 18 | 2 | Х2-9302 | Гайка |
| 19 | 2 | 7Х-4289 | Шайба |
| 20 | 1 | МХ-0825 | Шайба |
| 21 | 1 | МХ-0037 | Шайба |
| 22 | 1 | СТ103А-3708339 | Кольцо |
| 23 | 1 | СТ103-3708030 | Шина |
| 24 | 1 | 25.3708300 | Крышка коллектора |
| 25 | 1 | СТ103А-3708309 | Втулка |
| 26 | 1 | 25.3708320 | Траверса |
| 27 | 8 | 2500.3708050 | Щетка |
| 28 | 8 | 7Х-4196 | Винт |
| 29 | 2 | 45 9432 1109 | Винт |
| 30 | 1 | СТ142-3708070 | Ось |
| 31 | 1 | 16.3708406 | Кольцо |
| 32 | 4 | МХ-0905 | Винт |
| 33 | 4 | Х-4001 | Шайба |
| 34 | 4 | 8Х-1497 | Шайба |
| 35 | 1 | 25.3708001 | Кожух |
| 36 | 1 | 25.3708002 | Прокладка |
| 37 | 1 | 25.3708510 | Корпус привода |
| 38 | 1 | 25.3708403 | Шайба упорная |
| 39 | 1 | 25.3708600 | Привод в сб |
| 40 | 12 | 25.3708502 | Винт |
| 41 | 1 | 25.3708501 | Шайба привода |
| 42 | 1 | М67 2615 030 | Сальник |
| 43 | 1 | 25.3708410 | Крышка привода |
| 44 | 6 | 25.3708404 | Винт |
| 45 | 1 | 25.3708200 | Якорь |
| 46 | 2 | МХ-1104 | Болт |
| 47 | 2 | МХ-1032 | Шайба |
| 48 | 1 | 25.3708450 | Рычаг |
| 49 | 1 | СТ103-3708120 | Катушка |
| 50 | 2 | 25.3708004 | Пластина |
Стартер ЯМЗ 236 НЕ2
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | СТ103А-3708338 | Кольцо |
| 2 | 1 | 25.3708101 | Корпус |
| 3 | 1 | МХ-1087 | Шайба |
| 4 | 1 | СТ103А-3708046 | Кольцо |
| 5 | 4 | СТ103-3708102 | Полюс |
| 6 | 8 | Х1-11-58 | Винт |
| 7 | 2 | СТ103-3708003 | Шпилька |
| 8 | 2 | МХ-0142 | Шайба |
| 9 | 2 | МХ-0954 | Шайба |
| 10 | 2 | СТ103А-3708045 | Шайба |
| 11 | 1 | СТ103-3708150 | Катушка |
| 12 | 2 | 25.3708005 | Шайба |
| 13 | 2 | МХ-0276 | Шайба |
| 14 | 17 | Х-1482 | Шайба |
| 15 | 2 | 8Х-1533 | Гайка |
| 16 | 1 | 45 9816 8046 | Шайба |
| 17 | 1 | М8*1*20 | Болт |
| 18 | 2 | Х2-9302 | Гайка |
| 19 | 2 | 7Х-4289 | Шайба |
| 20 | 1 | МХ-0825 | Шайба |
| 21 | 1 | МХ-0037 | Шайба |
| 22 | 1 | СТ103А-3708339 | Кольцо |
| 23 | 1 | СТ103-3708030 | Шина |
| 24 | 1 | 25.3708300 | Крышка коллектора |
| 25 | 1 | СТ103А-3708309 | Втулка |
| 26 | 1 | 25.3708320 | Траверса |
| 27 | 8 | 2500.3708050 | Щетка |
| 28 | 8 | 7Х-4196 | Винт |
| 29 | 2 | 45 9432 1109 | Винт |
| 30 | 1 | СТ142-3708070 | Ось |
| 31 | 1 | 16.3708406 | Кольцо |
| 32 | 4 | МХ-0905 | Винт |
| 33 | 4 | Х-4001 | Шайба |
| 34 | 4 | 8Х-1497 | Шайба |
| 35 | 1 | 25.3708001 | Кожух |
| 36 | 1 | 25.3708002 | Прокладка |
| 37 | 1 | 25.3708510 | Корпус привода |
| 38 | 1 | 25.3708403 | Шайба упорная |
| 39 | 1 | 25.3708600 | Привод в сб |
| 40 | 12 | 25.3708502 | Винт |
| 41 | 1 | 25.3708501 | Шайба привода |
| 42 | 1 | М67 2615 030 | Сальник |
| 43 | 1 | 25.3708410 | Крышка привода |
| 44 | 6 | 25.3708404 | Винт |
| 45 | 1 | 25.3708200 | Якорь |
| 46 | 2 | МХ-1104 | Болт |
| 47 | 2 | МХ-1032 | Шайба |
| 48 | 1 | 25.3708450 | Рычаг |
| 49 | 1 | СТ103-3708120 | Катушка |
| 50 | 2 | 25.3708004 | Пластина |
Стартер ЯМЗ 236 БЕ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | СТ103А-3708338 | Кольцо |
| 2 | 1 | 25.3708101 | Корпус |
| 3 | 1 | МХ-1087 | Шайба |
| 4 | 1 | СТ103А-3708046 | Кольцо |
| 5 | 4 | СТ103-3708102 | Полюс |
| 6 | 8 | Х1-11-58 | Винт |
| 7 | 2 | СТ103-3708003 | Шпилька |
| 8 | 2 | МХ-0142 | Шайба |
| 9 | 2 | МХ-0954 | Шайба |
| 10 | 2 | СТ103А-3708045 | Шайба |
| 11 | 1 | СТ103-3708150 | Катушка |
| 12 | 2 | 25.3708005 | Шайба |
| 13 | 2 | МХ-0276 | Шайба |
| 14 | 17 | Х-1482 | Шайба |
| 15 | 2 | 8Х-1533 | Гайка |
| 16 | 1 | 45 9816 8046 | Шайба |
| 17 | 1 | М8*1*20 | Болт |
| 18 | 2 | Х2-9302 | Гайка |
| 19 | 2 | 7Х-4289 | Шайба |
| 20 | 1 | МХ-0825 | Шайба |
| 21 | 1 | МХ-0037 | Шайба |
| 22 | 1 | СТ103А-3708339 | Кольцо |
| 23 | 1 | СТ103-3708030 | Шина |
| 24 | 1 | 25.3708300 | Крышка коллектора |
| 25 | 1 | СТ103А-3708309 | Втулка |
| 26 | 1 | 25.3708320 | Траверса |
| 27 | 8 | 2500.3708050 | Щетка |
| 28 | 8 | 7Х-4196 | Винт |
| 29 | 2 | 45 9432 1109 | Винт |
| 30 | 1 | СТ142-3708070 | Ось |
| 31 | 1 | 16.3708406 | Кольцо |
| 32 | 4 | МХ-0905 | Винт |
| 33 | 4 | Х-4001 | Шайба |
| 34 | 4 | 8Х-1497 | Шайба |
| 35 | 1 | 25.3708001 | Кожух |
| 36 | 1 | 25.3708002 | Прокладка |
| 37 | 1 | 25.3708510 | Корпус привода |
| 38 | 1 | 25.3708403 | Шайба упорная |
| 39 | 1 | 25.3708600 | Привод в сб |
| 40 | 12 | 25.3708502 | Винт |
| 41 | 1 | 25.3708501 | Шайба привода |
| 42 | 1 | М67 2615 030 | Сальник |
| 43 | 1 | 25.3708410 | Крышка привода |
| 44 | 6 | 25.3708404 | Винт |
| 45 | 1 | 25.3708200 | Якорь |
| 46 | 2 | МХ-1104 | Болт |
| 47 | 2 | МХ-1032 | Шайба |
| 48 | 1 | 25.3708450 | Рычаг |
| 49 | 1 | СТ103-3708120 | Катушка |
| 50 | 2 | 25.3708004 | Пластина |
Стартер ЯМЗ 236 БЕ2
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | СТ103А-3708338 | Кольцо |
| 2 | 1 | 25.3708101 | Корпус |
| 3 | 1 | МХ-1087 | Шайба |
| 4 | 1 | СТ103А-3708046 | Кольцо |
| 5 | 4 | СТ103-3708102 | Полюс |
| 6 | 8 | Х1-11-58 | Винт |
| 7 | 2 | СТ103-3708003 | Шпилька |
| 8 | 2 | МХ-0142 | Шайба |
| 9 | 2 | МХ-0954 | Шайба |
| 10 | 2 | СТ103А-3708045 | Шайба |
| 11 | 1 | СТ103-3708150 | Катушка |
| 12 | 2 | 25.3708005 | Шайба |
| 13 | 2 | МХ-0276 | Шайба |
| 14 | 17 | Х-1482 | Шайба |
| 15 | 2 | 8Х-1533 | Гайка |
| 16 | 1 | 45 9816 8046 | Шайба |
| 17 | 1 | М8*1*20 | Болт |
| 18 | 2 | Х2-9302 | Гайка |
| 19 | 2 | 7Х-4289 | Шайба |
| 20 | 1 | МХ-0825 | Шайба |
| 21 | 1 | МХ-0037 | Шайба |
| 22 | 1 | СТ103А-3708339 | Кольцо |
| 23 | 1 | СТ103-3708030 | Шина |
| 24 | 1 | 25.3708300 | Крышка коллектора |
| 25 | 1 | СТ103А-3708309 | Втулка |
| 26 | 1 | 25.3708320 | Траверса |
| 27 | 8 | 2500.3708050 | Щетка |
| 28 | 8 | 7Х-4196 | Винт |
| 29 | 2 | 45 9432 1109 | Винт |
| 30 | 1 | СТ142-3708070 | Ось |
| 31 | 1 | 16.3708406 | Кольцо |
| 32 | 4 | МХ-0905 | Винт |
| 33 | 4 | Х-4001 | Шайба |
| 34 | 4 | 8Х-1497 | Шайба |
| 35 | 1 | 25.3708001 | Кожух |
| 36 | 1 | 25.3708002 | Прокладка |
| 37 | 1 | 25.3708510 | Корпус привода |
| 38 | 1 | 25.3708403 | Шайба упорная |
| 39 | 1 | 25.3708600 | Привод в сб |
| 40 | 12 | 25.3708502 | Винт |
| 41 | 1 | 25.3708501 | Шайба привода |
| 42 | 1 | М67 2615 030 | Сальник |
| 43 | 1 | 25.3708410 | Крышка привода |
| 44 | 6 | 25.3708404 | Винт |
| 45 | 1 | 25.3708200 | Якорь |
| 46 | 2 | МХ-1104 | Болт |
| 47 | 2 | МХ-1032 | Шайба |
| 48 | 1 | 25.3708450 | Рычаг |
| 49 | 1 | СТ103-3708120 | Катушка |
| 50 | 2 | 25.3708004 | Пластина |
Стартер ЯМЗ 7601.10
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | СТ103А-3708338 | Кольцо |
| 2 | 1 | 25.3708101 | Корпус |
| 3 | 1 | МХ-1087 | Шайба |
| 4 | 1 | СТ103А-3708046 | Кольцо |
| 5 | 4 | СТ103-3708102 | Полюс |
| 6 | 8 | Х1-11-58 | Винт |
| 7 | 2 | СТ103-3708003 | Шпилька |
| 8 | 2 | МХ-0142 | Шайба |
| 9 | 2 | МХ-0954 | Шайба |
| 10 | 2 | СТ103А-3708045 | Шайба |
| 11 | 1 | СТ103-3708150 | Катушка |
| 12 | 2 | 25.3708005 | Шайба |
| 13 | 2 | МХ-0276 | Шайба |
| 14 | 17 | Х-1482 | Шайба |
| 15 | 2 | 8Х-1533 | Гайка |
| 16 | 1 | 45 9816 8046 | Шайба |
| 17 | 1 | М8*1*20 | Болт |
| 18 | 2 | Х2-9302 | Гайка |
| 19 | 2 | 7Х-4289 | Шайба |
| 20 | 1 | МХ-0825 | Шайба |
| 21 | 1 | МХ-0037 | Шайба |
| 22 | 1 | СТ103А-3708339 | Кольцо |
| 23 | 1 | СТ103-3708030 | Шина |
| 24 | 1 | 25.3708300 | Крышка коллектора |
| 25 | 1 | СТ103А-3708309 | Втулка |
| 26 | 1 | 25.3708320 | Траверса |
| 27 | 8 | 2500.3708050 | Щетка |
| 28 | 8 | 7Х-4196 | Винт |
| 29 | 2 | 45 9432 1109 | Винт |
| 30 | 1 | СТ142-3708070 | Ось |
| 31 | 1 | 16.3708406 | Кольцо |
| 32 | 4 | МХ-0905 | Винт |
| 33 | 4 | Х-4001 | Шайба |
| 34 | 4 | 8Х-1497 | Шайба |
| 35 | 1 | 25.3708001 | Кожух |
| 36 | 1 | 25.3708002 | Прокладка |
| 37 | 1 | 25.3708510 | Корпус привода |
| 38 | 1 | 25.3708403 | Шайба упорная |
| 39 | 1 | 25.3708600 | Привод в сб |
| 40 | 12 | 25.3708502 | Винт |
| 41 | 1 | 25.3708501 | Шайба привода |
| 42 | 1 | М67 2615 030 | Сальник |
| 43 | 1 | 25.3708410 | Крышка привода |
| 44 | 6 | 25.3708404 | Винт |
| 45 | 1 | 25.3708200 | Якорь |
| 46 | 2 | МХ-1104 | Болт |
| 47 | 2 | МХ-1032 | Шайба |
| 48 | 1 | 25.3708450 | Рычаг |
| 49 | 1 | СТ103-3708120 | Катушка |
| 50 | 2 | 25.3708004 | Пластина |
Стартер ЯМЗ 8421.10
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 25.3708-01 | Стартер в сб | |
| 1 | 1 | СТ103А-3708338 | Кольцо уплотнительное |
| 2 | 1 | 25.3708101 | Корпус стартера |
| 3 | 1 | МХ-0523 | Шайба |
| 4 | 1 | СТ103А-3708046 | Кольцо уплотнительная |
| 5 | 4 | СТ103-3708102 | Полюс |
| 6 | 8 | Х1-11-58 | Винт |
| 7 | 2 | СТ103-3708003 | Шпилька стяжная |
| 8 | 2 | МХ-0142 | Шайба |
| 9 | 2 | МХ-0954 | Шайба |
| 10 | 2 | СТ103А-3708045 | Шайба уплотнительная |
| 11 | 1 | СТ103-3708150 | Катушка в сб |
| 12 | 2 | 25.3708005 | Шайба уплотнительная |
| 13 | 4 | МХ-0276 | Шайба |
| 14 | 25 | Х-1482-01 | Шайба |
| 15 | 2 | 8Х-1533 | Гайка |
| 16 | 1 | 45 9816 8046 | Шайба |
| 17 | 1 | М8*1*20 | Болт |
| 18 | 2 | Х2-9302 | Гайка |
| 19 | 2 | 7Х-4289 | Шайба |
| 20 | 2 | МХ-0825 | Шайба |
| 21 | 1 | МХ-0037 | Шайба |
| 22 | 1 | СТ103А-3708339 | Шайба уплотнительная |
| 23 | 1 | СТ103-3708030 | Шкив соединительный |
| 24 | 1 | 25.3708301 | Крышка коллектора |
| 25 | 1 | СТ103А-3708309 | Втулка |
| 26 | 1 | 25.3708320 | Траверса в сб |
| 27 | 8 | СТ26-3708050 | Щетка |
| 28 | 8 | 7Х-4196 | Винт |
| 29 | 2 | 45 9432 1109 | Винт |
| 30 | 1 | СТ142-3708010 | Ось рычага |
| 31 | 1 | 16.3708406 | Кольцо уплотнительное |
| 32 | 2 | 45 9327 1196 | Болт крепления стартера |
| 33 | 2 | 252138-П2 | Шайба |
| 34 | 1 | 842.3708722-10 | Скоба крепления стартера |
| 35 | 4 | МХ-0905 | Винт |
| 36 | 4 | Х-4001 | Шайба |
| 37 | 4 | 8Х-1497 | Шайба |
| 38 | 1 | 25.3708001 | Кожух привода |
| 39 | 1 | 25.3708002 | Прокладка |
| 40 | 1 | 25.3708510 | Корпус привода |
| 41 | 1 | М67.26.15.030 | Сальник |
| 42 | 1 | 25.3708501 | Шайба упорная |
| 43 | 4 | 25.3708502 | Винт |
| 44 | 1 | 25.3708600 | Привод в сб |
| 45 | 1 | 25.3708403 | Шайба упорная |
| 46 | 6 | 25.3708404 | Винт |
| 47 | 1 | 25.3708410 | Крышка привода |
| 48 | 1 | 25.3708200 | Якорь в сб |
| 49 | 7 | МХ-1104 | Болт |
| 50 | 2 | МХ-1032 | Шайба замковая |
| 51 | 1 | 25.3708450 | Рычаг |
| 52 | 1 | СТ-103-3708120 | Катушка в сб |
| 53 | 1 | 240.3708724 | Штифт установочный |
| 54 | 2 | 25.3708004 | Пластина |
Стартер ЯМЗ 8424.10
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 25.3708-01 | Стартер в сб | |
| 1 | 1 | СТ103А-3708338 | Кольцо уплотнительное |
| 2 | 1 | 25.3708101 | Корпус стартера |
| 3 | 1 | МХ-0523 | Шайба |
| 4 | 1 | СТ103А-3708046 | Кольцо уплотнительная |
| 5 | 4 | СТ103-3708102 | Полюс |
| 6 | 8 | Х1-11-58 | Винт |
| 7 | 2 | СТ103-3708003 | Шпилька стяжная |
| 8 | 2 | МХ-0142 | Шайба |
| 9 | 2 | МХ-0954 | Шайба |
| 10 | 2 | СТ103А-3708045 | Шайба уплотнительная |
| 11 | 1 | СТ103-3708150 | Катушка в сб |
| 12 | 2 | 25.3708005 | Шайба уплотнительная |
| 13 | 4 | МХ-0276 | Шайба |
| 14 | 25 | Х-1482-01 | Шайба |
| 15 | 2 | 8Х-1533 | Гайка |
| 16 | 1 | 45 9816 8046 | Шайба |
| 17 | 1 | М8*1*20 | Болт |
| 18 | 2 | Х2-9302 | Гайка |
| 19 | 2 | 7Х-4289 | Шайба |
| 20 | 2 | МХ-0825 | Шайба |
| 21 | 1 | МХ-0037 | Шайба |
| 22 | 1 | СТ103А-3708339 | Шайба уплотнительная |
| 23 | 1 | СТ103-3708030 | Шкив соединительный |
| 24 | 1 | 25.3708301 | Крышка коллектора |
| 25 | 1 | СТ103А-3708309 | Втулка |
| 26 | 1 | 25.3708320 | Траверса в сб |
| 27 | 8 | СТ26-3708050 | Щетка |
| 28 | 8 | 7Х-4196 | Винт |
| 29 | 2 | 45 9432 1109 | Винт |
| 30 | 1 | СТ142-3708010 | Ось рычага |
| 31 | 1 | 16.3708406 | Кольцо уплотнительное |
| 32 | 2 | 45 9327 1196 | Болт крепления стартера |
| 33 | 2 | 252138-П2 | Шайба |
| 34 | 1 | 842.3708722-10 | Скоба крепления стартера |
| 35 | 4 | МХ-0905 | Винт |
| 36 | 4 | Х-4001 | Шайба |
| 37 | 4 | 8Х-1497 | Шайба |
| 38 | 1 | 25.3708001 | Кожух привода |
| 39 | 1 | 25.3708002 | Прокладка |
| 40 | 1 | 25.3708510 | Корпус привода |
| 41 | 1 | М67.26.15.030 | Сальник |
| 42 | 1 | 25.3708501 | Шайба упорная |
| 43 | 4 | 25.3708502 | Винт |
| 44 | 1 | 25.3708600 | Привод в сб |
| 45 | 1 | 25.3708403 | Шайба упорная |
| 46 | 6 | 25.3708404 | Винт |
| 47 | 1 | 25.3708410 | Крышка привода |
| 48 | 1 | 25.3708200 | Якорь в сб |
| 49 | 7 | МХ-1104 | Болт |
| 50 | 2 | МХ-1032 | Шайба замковая |
| 51 | 1 | 25.3708450 | Рычаг |
| 52 | 1 | СТ-103-3708120 | Катушка в сб |
| 53 | 1 | 240.3708724 | Штифт установочный |
| 54 | 2 | 25.3708004 | Пластина |
Стартер ЯМЗ 850.10
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 4573751616 | Стартер 2562.3708 | |
| 1 | 16.3708100-10 | Корпус в сб. | |
| 1 | 1 | 16.3708120-10 | Корпус |
| 2 | 6 | 4593461522 | Болт |
| 3 | 10 | 15.3708007 | Шайба стопорная |
| 4 | 1 | 16.3708104-10 | Болт |
| 5 | 1 | 16.3708107-10 | Прокладка |
| 6 | 1 | 16.3708103-10 | Изоляция |
| 7 | 3 | 7Х-4289(45 9816 1008 | Шайба |
| 8 | 1 | 4593461594 | Болт |
| 9 | 1 | 16.3708 001 | Кожух |
| 10 | 1 | 16.3708 002 | Кольцо уплотнительное |
| 11 | 1 | 4593461557 | Болт |
| 12 | 1 | 16.3708 005 | Шайба стопорная |
| 13 | 4 | 4593361502 | Болт |
| 14 | 27 | Х-1482 (45 9816 1045 | Шайба |
| 15 | 1 | 16.3708 004 | Шайба |
| 16 | 1 | 16.3708 302 | Кольцо |
| 17 | 1 | 80205 | Подшипник |
| 18 | 2 | 8Х-1533(45 9553 1054 | Гайка |
| 19 | 3 | 45.9811 1205 | Шайба |
| 20 | 1 | 16.3708105-10 | Втулка |
| 21 | 1 | СТ25-3708071-Т | Втулка изоляционная |
| 22 | 8 | Х1-11-58-Т | Винт полюса |
| 23 | 1 | МХ-0825 | Шайба |
| 24 | 2 | Х2-9302(45 9553 1260 | Гайка |
| 25 | 4 | 16.3708011 | Болт стяжной |
| 26 | 4 | МХ-0246 | Шайба |
| 27 | 1 | 16.3708102 | Изоляция |
| 1 | Крышка со стороны кллектора в сб | ||
| 28 | 1 | 16.3708301 | Крышка со стороны кллектора |
| 29 | 1 | 16.3708160-10 | Катушка шунтовая 1 |
| 30 | 1 | 16.3708130-10 | Катушки сериесные |
| 31 | 1 | 16.3708170-10 | Катушка шунтовая 2 |
| 32 | 1 | 16.3708108-10 | Изоляция |
| 33 | 4 | 16.3708101 | Полюс |
| 34 | 1 | МХ-0037-Т | Шайба изоляционная |
| 35 | 1 | СТ25-3708104-Т | Болт выходной |
| 36 | 2 | 240-3708721 | Скоба крепления стартера |
| 37 | 1 | 252138-П2 | Шайба |
| 38 | 1 | 4593281195 | Болт |
| 40 | 1 | 16.3708401 | Рычаг |
| 41 | 1 | 16.3708006 | Чашка опорная |
| 42 | 1 | 16.3708007 | Шайба |
| 43 | 1 | 16.3708600 | Привод |
| 44 | 2 | 16.3708009 | Сухарь |
| 45 | 1 | 16.3708008 | Чашка |
| 46 | 1 | 16.3708014 | Кольцо |
| 47 | 4 | 58.016 | Болт |
| 48 | 4 | МХ-1032 | Шайба замковая |
| 49 | 1 | 16.3708403 | Шайба |
| 50 | 1 | 16.3708404 | Шайба |
| 51 | 1 | 16.3708406 | Кольцо уплотнительное |
| 52 | 1 | СТ142-3708070 | Ось рычага |
| 53 | 10 | 4594321109 | Винт |
| 54 | 7 | 88.016 | Винт |
| 55 | 1 | СТ142.3708267 | Пробка |
| 1 | 16.3708400 | Крышка со стороны привода в сб. | |
| 56 | 1 | 16.3708402 | Крышка со стороны привода |
| 57 | 1 | 16.3708003 | Кольцо уплотнительное |
| 58 | 1 | 16.3708200-01 | Якорь |
| 59 | 1 | МХ-0142 | Шайба |
| 60 | 1 | 16.3708013 | Рым-болт |
| 61 | 8 | 16.3708050 | Щетка |
| 1 | 840.3708702 | Кронштейн крепления стартера верхний | |
| 1 | 8401.3708704-10 | Кронштейн крепления стартера нижний | |
| 4 | 201563-П29 | Болт | |
| 4 | 252137-П2 | Шайба |
Стартер ЯМЗ 238БЕ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 45.7375.1699 | Стартер 2501.3708-20 в сб. |
| 2 | 1 | 240-3708721 | Скоба |
| 3 | 1 | 200853-П29 | Болт |
| 4 | 1 | 252138-П2 | Шайба |
| 5 | 4 | 201563-П29 | Болт |
| 6 | 4 | 252137-П2 | Шайба |
| 7 | 1 | 236-3708702-Б | Кронштейн верхний |
| 8 | 1 | 236-3708704-Б | Кронштейн нижний |
| 9 | 1 | 240-3708724-Б | Штифт |
Стартер ЯМЗ 238БЕ2
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | СТ103А-3708338 | Кольцо |
| 2 | 1 | 25.3708101 | Корпус |
| 3 | 1 | МХ-1087 | Шайба |
| 4 | 1 | СТ103А-3708046 | Кольцо |
| 5 | 4 | СТ103-3708102 | Полюс |
| 6 | 8 | Х1-11-58 | Винт |
| 7 | 2 | СТ103-3708003 | Шпилька |
| 8 | 2 | МХ-0142 | Шайба |
| 9 | 2 | МХ-0954 | Шайба |
| 10 | 2 | СТ103А-3708045 | Шайба |
| 11 | 1 | СТ103-3708150 | Катушка |
| 12 | 2 | 25.3708005 | Шайба |
| 13 | 2 | МХ-0276 | Шайба |
| 14 | 17 | Х-1482-Т | Шайба |
| 15 | 2 | 8Х-1533 | Гайка |
| 16 | 1 | 45.9816.8046 | Шайба |
| 17 | 1 | М8*1*20 | Болт |
| 18 | 2 | Х2-9302 | Гайка |
| 19 | 2 | 7Х-4289 | Шайба |
| 20 | 1 | МХ-0825 | Шайба |
| 21 | 1 | МХ-0037 | Шайба |
| 22 | 1 | СТ103А-3708339 | Кольцо |
| 23 | 1 | СТ103-3708030 | Шина |
| 24 | 1 | 25.3708300 | Крышка коллектора |
| 25 | 1 | СТ103А-3708309 | Втулка |
| 26 | 1 | 25.3708320 | Траверса |
| 27 | 8 | 2500.3708050 | Щетка |
| 28 | 8 | 7Х-4196 | Винт |
| 29 | 2 | 45.9432.1109 | Винт |
| 30 | 1 | СТ142-3708070 | Ось |
| 31 | 1 | 16.3708406 | Кольцо |
| 32 | 4 | МХ-0905 | Винт |
| 33 | 4 | Х-4001 | Шайба |
| 34 | 4 | 8Х-1497 | Шайба |
| 35 | 1 | 25.3708001 | Кожух |
| 36 | 1 | 25.3708002 | Прокладка |
| 37 | 1 | 25.3708510 | Корпус привода |
| 38 | 1 | 25.3708403 | Шайба упорная |
| 39 | 1 | 25.3708600-10 | Привод в сб. |
| 40 | 12 | 25.3708502 | Винт |
| 41 | 1 | 25.3708501 | Шайба привода |
| 42 | 1 | М67 2615 030 | Сальник |
| 43 | 1 | 25.3708410 | Крышка привода |
| 44 | 6 | 25.3708404 | Винт |
| 45 | 1 | 25.3708200 | Якорь |
| 46 | 2 | МХ-1104 | Болт |
| 47 | 2 | МХ-1032 | Шайба |
| 48 | 1 | 25.3708450 | Рычаг |
| 49 | 1 | СТ103-3708120 | Катушка |
| 50 | 2 | 25.3708004 | Пластина |
Стартер ЯМЗ 238ДЕ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 45.7375.1699 | Стартер 2501.3708-20 в сб. |
| 2 | 1 | 240-3708721 | Скоба |
| 3 | 1 | 200853-П29 | Болт |
| 4 | 1 | 252138-П2 | Шайба |
| 5 | 4 | 201563-П29 | Болт |
| 6 | 4 | 252137-П2 | Шайба |
| 7 | 1 | 236-3708702-Б | Кронштейн верхний |
| 8 | 1 | 236-3708704-Б | Кронштейн нижний |
| 9 | 1 | 240-3708724-Б | Штифт |
Стартер ЯМЗ 238ДЕ-11
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | СТ103А-3708338 | Кольцо |
| 2 | 1 | 25.3708101 | Корпус |
| 3 | 1 | МХ-1087 | Шайба |
| 4 | 1 | СТ103А-3708046 | Кольцо |
| 5 | 4 | СТ103-3708102 | Полюс |
| 6 | 8 | Х1-11-58 | Винт |
| 7 | 2 | СТ103-3708003 | Шпилька |
| 8 | 2 | МХ-0142 | Шайба |
| 9 | 2 | МХ-0954 | Шайба |
| 10 | 2 | СТ103А-3708045 | Шайба |
| 11 | 1 | СТ103-3708150 | Катушка |
| 12 | 2 | 25.3708005 | Шайба |
| 13 | 2 | МХ-0276 | Шайба |
| 14 | 17 | Х-1482-Т | Шайба |
| 15 | 2 | 8Х-1533 | Гайка |
| 16 | 1 | 45.9816.8046 | Шайба |
| 17 | 1 | М8*1*20 | Болт |
| 18 | 2 | Х2-9302 | Гайка |
| 19 | 2 | 7Х-4289 | Шайба |
| 20 | 1 | МХ-0825 | Шайба |
| 21 | 1 | МХ-0037 | Шайба |
| 22 | 1 | СТ103А-3708339 | Кольцо |
| 23 | 1 | СТ103-3708030 | Шина |
| 24 | 1 | 25.3708300 | Крышка коллектора |
| 25 | 1 | СТ103А-3708309 | Втулка |
| 26 | 1 | 25.3708320 | Траверса |
| 27 | 8 | 2500.3708050 | Щетка |
| 28 | 8 | 7Х-4196 | Винт |
| 29 | 2 | 45.9432.1109 | Винт |
| 30 | 1 | СТ142-3708070 | Ось |
| 31 | 1 | 16.3708406 | Кольцо |
| 32 | 4 | МХ-0905 | Винт |
| 33 | 4 | Х-4001 | Шайба |
| 34 | 4 | 8Х-1497 | Шайба |
| 35 | 1 | 25.3708001 | Кожух |
| 36 | 1 | 25.3708002 | Прокладка |
| 37 | 1 | 25.3708510 | Корпус привода |
| 38 | 1 | 25.3708403 | Шайба упорная |
| 39 | 1 | 25.3708600-10 | Привод в сб. |
| 40 | 12 | 25.3708502 | Винт |
| 41 | 1 | 25.3708501 | Шайба привода |
| 42 | 1 | М67 2615 030 | Сальник |
| 43 | 1 | 25.3708410 | Крышка привода |
| 44 | 6 | 25.3708404 | Винт |
| 45 | 1 | 25.3708200 | Якорь |
| 46 | 2 | МХ-1104 | Болт |
| 47 | 2 | МХ-1032 | Шайба |
| 48 | 1 | 25.3708450 | Рычаг |
| 49 | 1 | СТ103-3708120 | Катушка |
| 50 | 2 | 25.3708004 | Пластина |
Стартер ЯМЗ 238ДЕ2
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | СТ103А-3708338 | Кольцо |
| 2 | 1 | 25.3708101 | Корпус |
| 3 | 1 | МХ-1087 | Шайба |
| 4 | 1 | СТ103А-3708046 | Кольцо |
| 5 | 4 | СТ103-3708102 | Полюс |
| 6 | 8 | Х1-11-58 | Винт |
| 7 | 2 | СТ103-3708003 | Шпилька |
| 8 | 2 | МХ-0142 | Шайба |
| 9 | 2 | МХ-0954 | Шайба |
| 10 | 2 | СТ103А-3708045 | Шайба |
| 11 | 1 | СТ103-3708150 | Катушка |
| 12 | 2 | 25.3708005 | Шайба |
| 13 | 2 | МХ-0276 | Шайба |
| 14 | 17 | Х-1482-Т | Шайба |
| 15 | 2 | 8Х-1533 | Гайка |
| 16 | 1 | 45.9816.8046 | Шайба |
| 17 | 1 | М8*1*20 | Болт |
| 18 | 2 | Х2-9302 | Гайка |
| 19 | 2 | 7Х-4289 | Шайба |
| 20 | 1 | МХ-0825 | Шайба |
| 21 | 1 | МХ-0037 | Шайба |
| 22 | 1 | СТ103А-3708339 | Кольцо |
| 23 | 1 | СТ103-3708030 | Шина |
| 24 | 1 | 25.3708300 | Крышка коллектора |
| 25 | 1 | СТ103А-3708309 | Втулка |
| 26 | 1 | 25.3708320 | Траверса |
| 27 | 8 | 2500.3708050 | Щетка |
| 28 | 8 | 7Х-4196 | Винт |
| 29 | 2 | 45.9432.1109 | Винт |
| 30 | 1 | СТ142-3708070 | Ось |
| 31 | 1 | 16.3708406 | Кольцо |
| 32 | 4 | МХ-0905 | Винт |
| 33 | 4 | Х-4001 | Шайба |
| 34 | 4 | 8Х-1497 | Шайба |
| 35 | 1 | 25.3708001 | Кожух |
| 36 | 1 | 25.3708002 | Прокладка |
| 37 | 1 | 25.3708510 | Корпус привода |
| 38 | 1 | 25.3708403 | Шайба упорная |
| 39 | 1 | 25.3708600-10 | Привод в сб. |
| 40 | 12 | 25.3708502 | Винт |
| 41 | 1 | 25.3708501 | Шайба привода |
| 42 | 1 | М67 2615 030 | Сальник |
| 43 | 1 | 25.3708410 | Крышка привода |
| 44 | 6 | 25.3708404 | Винт |
| 45 | 1 | 25.3708200 | Якорь |
| 46 | 2 | МХ-1104 | Болт |
| 47 | 2 | МХ-1032 | Шайба |
| 48 | 1 | 25.3708450 | Рычаг |
| 49 | 1 | СТ103-3708120 | Катушка |
| 50 | 2 | 25.3708004 | Пластина |
Стартер ЯМЗ 238НД3
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | СТ103А-3708338 | Кольцо |
| 2 | 1 | 25.3708101 | Корпус |
| 3 | 1 | МХ-1087 | Шайба |
| 4 | 1 | СТ103А-3708046 | Кольцо |
| 5 | 4 | СТ103-3708102 | Полюс |
| 6 | 8 | Х1-11-58 | Винт |
| 7 | 2 | СТ103-3708003 | Шпилька |
| 8 | 2 | МХ-0142 | Шайба |
| 9 | 2 | МХ-0954 | Шайба |
| 10 | 2 | СТ103А-3708045 | Шайба |
| 11 | 1 | СТ103-3708150 | Катушка |
| 12 | 2 | 25.3708005 | Шайба |
| 13 | 2 | МХ-0276 | Шайба |
| 14 | 17 | Х-1482 | Шайба |
| 15 | 2 | 8Х-1533 | Гайка |
| 16 | 1 | 45.9816.8046 | Шайба |
| 17 | 1 | М8*1*20 | Болт |
| 18 | 2 | Х2-9302 | Гайка |
| 19 | 2 | 7Х-4289 | Шайба |
| 20 | 1 | МХ-0825 | Шайба |
| 21 | 1 | МХ-0037 | Шайба |
| 22 | 1 | СТ103А-3708339 | Кольцо |
| 23 | 1 | СТ103-3708030 | Шина |
| 24 | 1 | 25.3708300 | Крышка коллектора |
| 25 | 1 | СТ103А-3708309 | Втулка |
| 26 | 1 | 25.3708320 | Траверса |
| 27 | 8 | 2500.3708050 | Щетка |
| 28 | 8 | 7Х-4196 | Винт |
| 29 | 2 | 45.9432.1109 | Винт |
| 30 | 1 | СТ142-3708070 | осмь |
| 31 | 1 | 16.3708406 | Кольцо |
| 32 | 4 | МХ-0905 | Винт |
| 33 | 4 | Х-4001 | Шайба |
| 34 | 4 | 8Х-1497-А | Шайба |
| 35 | 1 | 25.3708001 | Кожух |
| 36 | 1 | 25.3708002 | Прокладка |
| 37 | 1 | 25.3708510 | Корпус привода |
| 38 | 1 | 25.3708403 | Шайба упорная |
| 39 | 1 | 25.3708600 | Привод в сб. |
| 40 | 12 | 25.3708502 | Винт |
| 41 | 1 | 25.3708501 | Шайба привода |
| 42 | 1 | М67 2615 030 | Сальник |
| 43 | 1 | 25.3708410 | Крышка привода |
| 44 | 6 | 25.3708404 | Винт |
| 45 | 1 | 25.3708200 | Якорь |
| 46 | 2 | МХ-1104 | Болт |
| 47 | 2 | МХ-1032 | Шайба |
| 48 | 1 | 25.3708450 | Рычаг |
| 49 | 1 | СТ103-3708120 | Катушка |
| 50 | 2 | 25.3708004 | Пластина |
Стартер ЯМЗ 238НД4
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | СТ103А-3708338 | Кольцо |
| 2 | 1 | 25.3708101 | Корпус |
| 3 | 1 | МХ-1087 | Шайба |
| 4 | 1 | СТ103А-3708046 | Кольцо |
| 5 | 4 | СТ103-3708102 | Полюс |
| 6 | 8 | Х1-11-58 | Винт |
| 7 | 2 | СТ103-3708003 | Шпилька |
| 8 | 2 | МХ-0142 | Шайба |
| 9 | 2 | МХ-0954 | Шайба |
| 10 | 2 | СТ103А-3708045 | Шайба |
| 11 | 1 | СТ103-3708150 | Катушка |
| 12 | 2 | 25.3708005 | Шайба |
| 13 | 2 | МХ-0276 | Шайба |
| 14 | 17 | Х-1482 | Шайба |
| 15 | 2 | 8Х-1533 | Гайка |
| 16 | 1 | 45.9816.8046 | Шайба |
| 17 | 1 | М8*1*20 | Болт |
| 18 | 2 | Х2-9302 | Гайка |
| 19 | 2 | 7Х-4289 | Шайба |
| 20 | 1 | МХ-0825 | Шайба |
| 21 | 1 | МХ-0037 | Шайба |
| 22 | 1 | СТ103А-3708339 | Кольцо |
| 23 | 1 | СТ103-3708030 | Шина |
| 24 | 1 | 25.3708300 | Крышка коллектора |
| 25 | 1 | СТ103А-3708309 | Втулка |
| 26 | 1 | 25.3708320 | Траверса |
| 27 | 8 | 2500.3708050 | Щетка |
| 28 | 8 | 7Х-4196 | Винт |
| 29 | 2 | 45.9432.1109 | Винт |
| 30 | 1 | СТ142-3708070 | осмь |
| 31 | 1 | 16.3708406 | Кольцо |
| 32 | 4 | МХ-0905 | Винт |
| 33 | 4 | Х-4001 | Шайба |
| 34 | 4 | 8Х-1497-А | Шайба |
| 35 | 1 | 25.3708001 | Кожух |
| 36 | 1 | 25.3708002 | Прокладка |
| 37 | 1 | 25.3708510 | Корпус привода |
| 38 | 1 | 25.3708403 | Шайба упорная |
| 39 | 1 | 25.3708600 | Привод в сб. |
| 40 | 12 | 25.3708502 | Винт |
| 41 | 1 | 25.3708501 | Шайба привода |
| 42 | 1 | М67 2615 030 | Сальник |
| 43 | 1 | 25.3708410 | Крышка привода |
| 44 | 6 | 25.3708404 | Винт |
| 45 | 1 | 25.3708200 | Якорь |
| 46 | 2 | МХ-1104 | Болт |
| 47 | 2 | МХ-1032 | Шайба |
| 48 | 1 | 25.3708450 | Рычаг |
| 49 | 1 | СТ103-3708120 | Катушка |
| 50 | 2 | 25.3708004 | Пластина |
Стартер ЯМЗ 238НД5
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | СТ103А-3708338 | Кольцо |
| 2 | 1 | 25.3708101 | Корпус |
| 3 | 1 | МХ-1087 | Шайба |
| 4 | 1 | СТ103А-3708046 | Кольцо |
| 5 | 4 | СТ103-3708102 | Полюс |
| 6 | 8 | Х1-11-58 | Винт |
| 7 | 2 | СТ103-3708003 | Шпилька |
| 8 | 2 | МХ-0142 | Шайба |
| 9 | 2 | МХ-0954 | Шайба |
| 10 | 2 | СТ103А-3708045 | Шайба |
| 11 | 1 | СТ103-3708150 | Катушка |
| 12 | 2 | 25.3708005 | Шайба |
| 13 | 2 | МХ-0276 | Шайба |
| 14 | 17 | Х-1482 | Шайба |
| 15 | 2 | 8Х-1533 | Гайка |
| 16 | 1 | 45.9816.8046 | Шайба |
| 17 | 1 | М8*1*20 | Болт |
| 18 | 2 | Х2-9302 | Гайка |
| 19 | 2 | 7Х-4289 | Шайба |
| 20 | 1 | МХ-0825 | Шайба |
| 21 | 1 | МХ-0037 | Шайба |
| 22 | 1 | СТ103А-3708339 | Кольцо |
| 23 | 1 | СТ103-3708030 | Шина |
| 24 | 1 | 25.3708300 | Крышка коллектора |
| 25 | 1 | СТ103А-3708309 | Втулка |
| 26 | 1 | 25.3708320 | Траверса |
| 27 | 8 | 2500.3708050 | Щетка |
| 28 | 8 | 7Х-4196 | Винт |
| 29 | 2 | 45.9432.1109 | Винт |
| 30 | 1 | СТ142-3708070 | осмь |
| 31 | 1 | 16.3708406 | Кольцо |
| 32 | 4 | МХ-0905 | Винт |
| 33 | 4 | Х-4001 | Шайба |
| 34 | 4 | 8Х-1497-А | Шайба |
| 35 | 1 | 25.3708001 | Кожух |
| 36 | 1 | 25.3708002 | Прокладка |
| 37 | 1 | 25.3708510 | Корпус привода |
| 38 | 1 | 25.3708403 | Шайба упорная |
| 39 | 1 | 25.3708600 | Привод в сб. |
| 40 | 12 | 25.3708502 | Винт |
| 41 | 1 | 25.3708501 | Шайба привода |
| 42 | 1 | М67 2615 030 | Сальник |
| 43 | 1 | 25.3708410 | Крышка привода |
| 44 | 6 | 25.3708404 | Винт |
| 45 | 1 | 25.3708200 | Якорь |
| 46 | 2 | МХ-1104 | Болт |
| 47 | 2 | МХ-1032 | Шайба |
| 48 | 1 | 25.3708450 | Рычаг |
| 49 | 1 | СТ103-3708120 | Катушка |
| 50 | 2 | 25.3708004 | Пластина |
Стартёр в сборе ЯМЗ 236 ДК
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 2501.3708000-01 | Стартер в сб. |
| 2 | 1 | 240-3708721 | Скоба |
| 3 | 1 | 200853-П29 | Болт |
| 4 | 1 | 252138-П2 | Шайба |
| 5 | 4 | 201563-П29 | Болт |
| 6 | 4 | 252137-П2 | Шайба |
| 7 | 1 | 236-3708702-Б | Кронштейн верхний |
| 8 | 1 | 236-3708704-Б | Кронштейн нижний |
| 9 | 2 | 240-3708724-Б | Штифт |
Стартёр в сборе ЯМЗ 238 АК
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 2501.3708000-01 | Стартер в сб. |
| 2 | 1 | 240-3708721 | Скоба |
| 3 | 1 | 200853-П29 | Болт |
| 4 | 1 | 252138-П2 | Шайба |
| 5 | 4 | 201563-П29 | Болт |
| 6 | 4 | 252137-П2 | Шайба |
| 7 | 1 | 236-3708702-Б | Кронштейн верхний |
| 8 | 1 | 236-3708704-Б | Кронштейн нижний |
| 9 | 2 | 240-3708724-Б | Штифт |
Стартер ст103а-3708338 Стартер двигателя Стартер ЯМЗ 236 СТ142-10 Стартер. стартер ямз крепление под болты стартер ст26 стартеры на ямз Стартер ЯМЗ СТ142Т-3708000-10. СТ103-3708120 стартер ямз236 ЯМЗ-236 ДК-9 стартер СТ103-3708150. Заказать стартер к вольво 240 без регистрации бесплатно. В ярославле как собрать стартер шетка стартера ямз катушка 3708150. стартер ЯМЗ 238 пусковое устройство двигателя Ямз 240 какие стартеры подходят для ямз 238 2009 года выпуска ремонт стартера ямз 238. СТАРтер для ямз Стартер СТ-103 двигателя ЯМЗ-236 стартер от ямз ЯМЗ двигатель СТАРТЕР. принцип работы стартера на двигателе ямз 236 45 7375 1469 стартер starteri za amz 236 стартер на ямз-236. стартер ЯМЗ стартер для ямз236 номер двигателя ямз 236 . техническое описание стартера СТ-103 Х2-9302 ямз 238 технические характеристики стартер стартер ямз 238 стоимость. Как снять стартер на ямз 236 как собрать стартер на ЯМЗ. Внутренние запчасти. Стартер в сборе ЯМЗ 25.3708-01 Стартер. зл схема стартера на двигатель ямз 238 катушка СТ-103-3708120 стартера ямз стартет на ямз. СТАРТЕР двигателя ямз 238 Стартер СТ-25 ЯМЗ 238 Б Стартер ЯМЗ-236 СТАРТЕР В СБОРЕ 16.3708000. стартер на ямз-238 м2 СТ103-37081so
