Топливный насос высокого давления ЯМЗ 238 АМ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 8 | 312107-П15 | Гайка колпачковая |
| 2 | 16 | 312450-П | Шайба |
| 3 | 8 | 236-1111116 | Ниппель |
| 4 | 4 | 250508-П29 | Гайка |
| 5 | 4 | 252134-П29 | Шайба |
| 6 | 8 | 236-1111120 | Сухарь |
| 7 | 8 | 60.1111118 | Штуцер |
| 8 | 8 | 60,1111118-20 | Штуцер |
| 9 | 8 | 60.1111113-10 | Упор клапана |
| 10 | 8 | 33.1111108 | Пружина |
| 11 | 8 | 236-1111086 | Прокладка |
| 12 | 8 | 33.1111102 | Клапан нагнетатель |
| 13 | 1 | 33.1111282 | Клапан перепускной в сборе |
| 14 | 1 | 33.1111301 | Пробка |
| 15 | 3 | 312630-П | Шайба |
| 16 | 3 | 870617-П | Шайба регулировочная |
| 17 | 1 | 33.1111289 | Пружина |
| 18 | 1 | 33.1111290 | Направляющая клапана |
| 19 | 1 | 33.1111325 | Шарик Б 6,35 мм |
| 20 | 1 | 33.1111285 | Корпус клапана |
| 21 | 1 | 60.1111286 | Ввертыш |
| 23 | 1 | 236-1111238-Е | Втулка ограничителя мощности |
| 24 | 1 | 236-1111249-Е | Винт ограничителя мощности |
| 25 | 1 | 236-1111245 | Кольцо уплотнитель ное |
| 26 | 1 | 236-1111032 | Ввертыш |
| 27 | 2 | 310704-П29 | Винт |
| 28 | 4 | 312446-П | Шайба |
| 29 | 1 | 312353-П | Шайба |
| 30 | 1 | 310952-П15 | Винт стопорный |
| 31 | 1 | 236-1111154-А | Стопор |
| 32 | 4 | 2014264-П29 | Болт |
| 33 | 8 | 236М-1111083-А | Кольцо уплотнитель-ное |
| 34 | 8 | 60.1111073 | Пара плунжерная |
| 35 | 2 | 236М-1111034-А | Ввертыш |
| 36 | 2 | 312445-П | Шайба |
| 37 | 1 | 238-1111040 | Рейка |
| 38 | 1 | 238-1111020-П2 | Корпус топливного насоса |
| 39 | 2 | 312449-П | Шайба |
| 40 | 2 | 236-1111050 | Пробка |
| 42 | 4 | 852882-П15 | Пробка выпуска воздуха |
| 43 | 8 | 236-1111122 | Винт |
| 44 | 2 | 314019-П | Шпонка |
| 45 | 8 | 236-1111060 | Венец зубчатый с втулкой |
| 46 | 8 | 236-1111062 | Венец зубчатый |
| 47 | 8 | 236-1111064 | Втулка венца |
| 48 | 8 | 236-1111150-Б | Тарелка верхняя |
| 49 | 8 | 236-1111148-Б | Пружина толкателя |
| 50 | 8 | 236-1111151-Б | Тарелка нижняя |
| 51 | 8 | 236-1111136 | Толкатель плунжера |
| 52 | 1 | 236-1111177-Б | Опора кулачкового вала |
| 53 | 2 | 852007-П15 | Болт |
| 54 | 1 | 852702-П | Шплинт-проволока |
| 55 | 2 | 005-008-19-2-2 | Кольцо уплотнитель-ное |
| 56 | 1 | 238-1111172-Б | Вал кулачковый |
| 57 | 1 | 23 8-1111226 -А2 | Прокладка крышки |
| 58 | 1 | 80.1111222 | Крышка |
| 59 | 2 | 236-1111227 -Б | Винт |
| 60 | 4 | 312651-П | Шайба |
| 61 | 2 | 236-1111229-Б | Винт |
| 62 | 8 | 236-1111027 | Заглушка |
| 63 | 2 | 312439-П15 | Шайба |
| 64 | 2 | 7204А | Подшипник роликовый |
| 65 | 1 | 236-1111196 | Кольцо уплотнитель-ное |
| 66 | 1 | 60.1111280-10 | Указатель начала подачи топлива |
| 67 | 3 | 236-1111194 | Прокладка |
| 68 | 9 | 236-1111193 | Прокладка |
| 69 | 1 | 236-1111182-А2 | Крышка подшипника |
| 70 | 4 | 311200-П29 | Винт |
| 71 | 1 | 236-1111186-АЗ | Манжета |
Топливный насос высокого давления ЯМЗ 238 ГМ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 8 | 312107-П15 | Гайка колпачковая |
| 2 | 16 | 312450-П | Шайба |
| 3 | 8 | 236-1111116 | Ниппель |
| 4 | 4 | 250508-П29 | Гайка |
| 5 | 4 | 252134-П29 | Шайба |
| 6 | 8 | 236-1111120 | Сухарь |
| 7 | 8 | 60.1111118 | Штуцер |
| 8 | 8 | 60,1111118-20 | Штуцер |
| 9 | 8 | 60.1111113-10 | Упор клапана |
| 10 | 8 | 33.1111108 | Пружина |
| 11 | 8 | 236-1111086 | Прокладка |
| 12 | 8 | 33.1111102 | Клапан нагнетатель - |
| 13 | 1 | 33.1111282 | Клапан перепускной в сборе |
| 14 | 1 | 33.1111301 | Пробка |
| 15 | 3 | 312630-П | Шайба |
| 16 | 3 | 870617-П | Шайба регулировочная |
| 17 | 1 | 33.1111289 | Пружина |
| 18 | 1 | 33.1111290 | Направляющая клапана |
| 19 | 1 | 33.1111325 | Шарик Б 6,35 мм |
| 20 | 1 | 33.1111285 | Корпус клапана |
| 21 | 1 | 60.1111286 | Ввертыш |
| 22 | 1 | 238НБ-1111238 | Колпачек рейки |
| 26 | 1 | 236-1111032 | Ввертыш |
| 27 | 2 | 310704-П29 | Винт |
| 28 | 4 | 312446-П | Шайба |
| 29 | 1 | 312353-П | Шайба |
| 30 | 1 | 310952-П15 | Винт стопорный |
| 31 | 1 | 236-1111154-А | Стопор |
| 32 | 4 | 2014264-П29 | Болт |
| 33 | 8 | 236М-1111083-А | Кольцо уплотнитель-ное |
| 34 | 8 | 60.1111073 | Пара плунжерная |
| 35 | 2 | 236М-1111034-А | Ввертыш |
| 36 | 2 | 312445-П | Шайба |
| 37 | 1 | 238-1111040 | Рейка |
| 38 | 1 | 238-1111020-П2 | Корпус топливного насоса |
| 39 | 2 | 312449-П | Шайба |
| 40 | 2 | 236-1111050 | Пробка |
| 42 | 4 | 852882-П15 | Пробка выпуска воздуха |
| 43 | 8 | 236-1111122 | Винт |
| 44 | 2 | 314019-П | Шпонка |
| 45 | 8 | 236-1111060 | Венец зубчатый с втулкой |
| 46 | 8 | 236-1111062 | Венец зубчатый |
| 47 | 8 | 236-1111064 | Втулка венца |
| 48 | 8 | 236-1111150-Б | Тарелка верхняя |
| 49 | 8 | 236-1111148-Б | Пружина толкателя |
| 50 | 8 | 236-1111151-Б | Тарелка нижняя |
| 51 | 8 | 236-1111136 | Толкатель плунжера |
| 52 | 1 | 236-1111177-Б | Опора кулачкового вала |
| 53 | 2 | 852007-П15 | Болт |
| 54 | 1 | 852702-П | Шплинт-проволока |
| 55 | 2 | 005-008-19-2-2 | Кольцо уплотнитель-ное |
| 56 | 1 | 238-1111172-Б | Вал кулачковый |
| 57 | 1 | 23 8-1111226 -А2 | Прокладка крышки |
| 58 | 1 | 80.1111222 | Крышка |
| 59 | 2 | 236-1111227 -Б | Винт |
| 60 | 4 | 312651-П | Шайба |
| 61 | 2 | 236-1111229-Б | Винт |
| 62 | 8 | 236-1111027 | Заглушка |
| 63 | 2 | 312439-П15 | Шайба |
| 64 | 2 | 7204А | Подшипник роликовый |
| 65 | 1 | 236-1111196 | Кольцо уплотнитель-ное |
| 66 | 1 | 60.1111280-10 | Указатель начала подачи топлива |
| 67 | 3 | 236-1111194 | Прокладка |
| 68 | 9 | 236-1111193 | Прокладка |
| 69 | 1 | 236-1111182-А2 | Крышка подшипника |
| 70 | 4 | 311200-П29 | Винт |
| 71 | 1 | 236-1111186-АЗ | Манжета |
Топливный насос высокого давления ЯМЗ 238 ИМ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 8 | 312107-П15 | Гайка колпачковая |
| 2 | 16 | 312450-П | Шайба |
| 3 | 8 | 236-1111116 | Ниппель |
| 4 | 4 | 250508-П29 | Гайка |
| 5 | 4 | 252134-П29 | Шайба |
| 6 | 8 | 236-1111120 | Сухарь |
| 7 | 8 | 60.1111118 | Штуцер |
| 8 | 8 | 60,1111118-20 | Штуцер |
| 9 | 8 | 60.1111113-10 | Упор клапана |
| 10 | 8 | 33.1111108 | Пружина |
| 11 | 8 | 236-1111086 | Прокладка |
| 12 | 8 | 33.1111102 | Клапан нагнетатель |
| 13 | 1 | 33.1111282 | Клапан перепускной в сборе |
| 14 | 1 | 33.1111301 | Пробка |
| 15 | 3 | 312630-П | Шайба |
| 16 | 3 | 870617-П | Шайба регулировочная |
| 17 | 1 | 33.1111289 | Пружина |
| 18 | 1 | 33.1111290 | Направляющая клапана |
| 19 | 1 | 33.1111325 | Шарик Б 6,35 мм |
| 20 | 1 | 33.1111285 | Корпус клапана |
| 21 | 1 | 60.1111286 | Ввертыш |
| 23 | 1 | 236-1111238-Е | Втулка ограничителя мощности |
| 24 | 1 | 236-1111249-Е | Винт ограничителя мощности |
| 25 | 1 | 236-1111245 | Кольцо уплотнитель ное |
| 26 | 1 | 236-1111032 | Ввертыш |
| 27 | 2 | 310704-П29 | Винт |
| 28 | 4 | 312446-П | Шайба |
| 29 | 1 | 312353-П | Шайба |
| 30 | 1 | 310952-П15 | Винт стопорный |
| 31 | 1 | 236-1111154-А | Стопор |
| 32 | 4 | 2014264-П29 | Болт |
| 33 | 8 | 236М-1111083-А | Кольцо уплотнитель-ное |
| 34 | 8 | 60.1111073 | Пара плунжерная |
| 35 | 2 | 236М-1111034-А | Ввертыш |
| 36 | 2 | 312445-П | Шайба |
| 37 | 1 | 238-1111040 | Рейка |
| 38 | 1 | 238-1111020-П2 | Корпус топливного насоса |
| 39 | 2 | 312449-П | Шайба |
| 40 | 2 | 236-1111050 | Пробка |
| 42 | 4 | 852882-П15 | Пробка выпуска воздуха |
| 43 | 8 | 236-1111122 | Винт |
| 44 | 2 | 314019-П | Шпонка |
| 45 | 8 | 236-1111060 | Венец зубчатый с втулкой |
| 46 | 8 | 236-1111062 | Венец зубчатый |
| 47 | 8 | 236-1111064 | Втулка венца |
| 48 | 8 | 236-1111150-Б | Тарелка верхняя |
| 49 | 8 | 236-1111148-Б | Пружина толкателя |
| 50 | 8 | 236-1111151-Б | Тарелка нижняя |
| 51 | 8 | 236-1111136 | Толкатель плунжера |
| 52 | 1 | 236-1111177-Б | Опора кулачкового вала |
| 53 | 2 | 852007-П15 | Болт |
| 54 | 1 | 852702-П | Шплинт-проволока |
| 55 | 2 | 005-008-19-2-2 | Кольцо уплотнитель-ное |
| 56 | 1 | 238-1111172-Б | Вал кулачковый |
| 57 | 1 | 23 8-1111226-А2 | Прокладка крышки |
| 58 | 1 | 80.1111222 | Крышка |
| 59 | 2 | 236-1111227-Б | Винт |
| 60 | 4 | 312651-П | Шайба |
| 61 | 2 | 236-1111229-Б | Винт |
| 62 | 8 | 236-1111027 | Заглушка |
| 63 | 2 | 312439-П15 | Шайба |
| 64 | 2 | 7204А | Подшипник роликовый |
| 65 | 1 | 236-1111196 | Кольцо уплотнитель-ное |
| 66 | 1 | 60.1111280-10 | Указатель начала подачи топлива |
| 67 | 3 | 236-1111194 | Прокладка |
| 68 | 9 | 236-1111193 | Прокладка |
| 69 | 1 | 236-1111182-А2 | Крышка подшипника |
| 70 | 4 | 311200-П29 | Винт |
| 71 | 1 | 236-1111186-АЗ | Манжета |
Топливный насос высокого давления ЯМЗ 238 НД
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 8 | 312107-П15 | Гайка колпачковая |
| 2 | 16 | 312450-П | Шайба |
| 3 | 8 | 236-1111116 | Ниппель |
| 4 | 4 | 250508-П29 | Гайка |
| 5 | 4 | 252134-П29 | Шайба |
| 6 | 8 | 236-1111120 | Сухарь |
| 7 | 8 | 60.1111118 | Штуцер |
| 8 | 8 | 60,1111118-20 | Штуцер |
| 9 | 8 | 60.1111113-10 | Упор клапана |
| 10 | 8 | 33.1111108 | Пружина |
| 11 | 8 | 236-1111086 | Прокладка |
| 12 | 8 | 33.1111102 | Клапан нагнетатель |
| 13 | 1 | 33.1111282 | Клапан перепускной в сборе |
| 14 | 1 | 33.1111301 | Пробка |
| 15 | 3 | 312630-П | Шайба |
| 16 | 3 | 870617-П | Шайба регулировочная |
| 17 | 1 | 33.1111289 | Пружина |
| 18 | 1 | 33.1111290 | Направляющая клапана |
| 19 | 1 | 33.1111325 | Шарик Б 6,35 мм |
| 20 | 1 | 33.1111285 | Корпус клапана |
| 21 | 1 | 60.1111286 | Ввертыш |
| 22 | 1 | 238НБ-1111238 | Колпачек рейки |
| 26 | 1 | 236-1111032 | Ввертыш |
| 27 | 2 | 310704-П29 | Винт |
| 28 | 4 | 312446-П | Шайба |
| 29 | 1 | 312353-П | Шайба |
| 30 | 1 | 310952-П15 | Винт стопорный |
| 31 | 1 | 236-1111154-А | Стопор |
| 32 | 4 | 2014264-П29 | Болт |
| 33 | 8 | 236М-1111083-А | Кольцо уплотнитель-ное |
| 34 | 8 | 60.1111073 | Пара плунжерная |
| 35 | 2 | 236М-1111034-А | Ввертыш |
| 36 | 2 | 312445-П | Шайба |
| 37 | 1 | 238-1111040 | Рейка |
| 38 | 1 | 238-1111020-П2 | Корпус топливного насоса |
| 39 | 2 | 312449-П | Шайба |
| 40 | 2 | 236-1111050 | Пробка |
| 42 | 4 | 852882-П15 | Пробка выпуска воздуха |
| 43 | 8 | 236-1111122 | Винт |
| 44 | 2 | 314019-П | Шпонка |
| 45 | 8 | 236-1111060 | Венец зубчатый с втулкой |
| 46 | 8 | 236-1111062 | Венец зубчатый |
| 47 | 8 | 236-1111064 | Втулка венца |
| 48 | 8 | 236-1111150-Б | Тарелка верхняя |
| 49 | 8 | 236-1111148-Б | Пружина толкателя |
| 50 | 8 | 236-1111151-Б | Тарелка нижняя |
| 51 | 8 | 236-1111136 | Толкатель плунжера |
| 52 | 1 | 236-1111177-Б | Опора кулачкового вала |
| 53 | 2 | 852007-П15 | Болт |
| 54 | 1 | 852702-П | Шплинт-проволока |
| 55 | 2 | 005-008-19-2-2 | Кольцо уплотнитель-ное |
| 56 | 1 | 238-1111172-Б | Вал кулачковый |
| 57 | 1 | 23 8-1111226 -А2 | Прокладка крышки |
| 58 | 1 | 80.1111222 | Крышка |
| 59 | 2 | 236-1111227-Б | Винт |
| 60 | 4 | 312651-П | Шайба |
| 61 | 2 | 236-1111229-Б | Винт |
| 62 | 8 | 236-1111027 | Заглушка |
| 63 | 2 | 312439-П15 | Шайба |
| 64 | 2 | 7204А | Подшипник роликовый |
| 65 | 1 | 236-1111196 | Кольцо уплотнитель-ное |
| 66 | 1 | 60.1111280-10 | Указатель начала подачи топлива |
| 67 | 3 | 236-1111194 | Прокладка |
| 68 | 9 | 236-1111193 | Прокладка |
| 69 | 1 | 236-1111182-А2 | Крышка подшипника |
| 70 | 4 | 311200-П29 | Винт |
| 71 | 1 | 236-1111186-АЗ | Манжета |
| 1 | 805.1111007-10 | ТНВД |
Топливный насос высокого давления ЯМЗ 238 Б
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 807.1111006-40 | Топливный насос высокого давления в сборе | |
| 1 | 1 | 80.1111021-30 | Корпус насоса в сборе |
| 1 | 236-1111042-А | Втулка рейки | |
| 2 | 8 | 236-1111027 | Заглушка чашечная |
| 3 | 1 | 852606-П15 | Шайба |
| 4 | 1 | 7205А | Подшипник роликовый передний |
| 5 | 1 | 236-1111196 | Кольцо уплотнительное |
| 6 | 1 | 60.1111280-10 | Указатель начала подачи топлива |
| 7 | 2 | 236-1111193 | Прокладка крышки |
| 8 | 3 | 236-1111194 | Прокладка крышки |
| 9 | 3 | 236-1111195 | Прокладка крышки |
| 10 | 1 | 60.1111182-10 | Крышка подшипника |
| 11 | 4 | 311200-П29 | Винтр |
| 12 | 1 | 2531312454 | Манжета 2,2-25х42-2 |
| 13 | 2 | 312630-П | Шайба |
| 14 | 1 | 60.1111286 | Ввертыш клапана |
| 15 | 1 | 60.1111282 | Клапан перепускной в сборе |
| 16 | 1 | 60.1111300 | Пробка в сборе со штифтом |
| 17 | 4 | 852205 | Прокладка |
| 18 | 6 | 852219 | Шайба регулировочная |
| 19 | 1 | 33.1111289-10 | Пружина |
| 20 | 1 | 331111325 | Шарик |
| 21 | 1 | 60.1111285 | Корпус клапана |
| 22 | 1 | 236-1111236-Г | Ограничитель мощности в сборе |
| 23 | 1 | 236-1111238-Е | Втулка ограничителя мощности |
| 24 | 1 | 236-1111249-В | Винт ограничения мощности |
| 25 | 3 | 236-1111245 | Кольцо уплотнительное |
| 26 | 1 | 236-1111032 | Ввертыш корпуса |
| 27 | 1 | 310704-П29 | Винт |
| 28 | 8 | 901.1111102-10 | Клапан нагнетальный в сборе |
| 29 | 8 | 60.1111086 | Прокладка клапана |
| 30 | 8 | 33.1111108 | Пружина клапана |
| 31 | 8 | 60.1111113-10 | Упор клапана |
| 32 | 8 | 60.1111118-20 | Штуцер топливного насоса |
| 33 | 8 | 60.1111120 | Сухарь штуцера |
| 34 | 4 | 252134-П29 | Шайба |
| 35 | 4 | 250508-П29 | Гайка |
| 36 | 4 | 201426-П29 | Болт стяжной |
| 37 | 1 | 236-1111154-А | Стопор винта |
| 38 | 1 | 310952-П15 | Винт стопорный |
| 39 | 1 | 852204 | Шайба |
| 40 | 2 | 236М-1111034-А | Ввертыш корпуса |
| 41 | 2 | 312327-П | Шайба |
| 42 | 1 | 238-1111040 | Рейка топливного насоса высокого давления |
| 43 | 8 | 236М-1111083-А | Кольцо уплотнительное |
| 44 | 8 | 60.1111074-21 | Пара плунжеоная |
| 45 | 4 | 200276-П29 | Болт крепления топливного насоса |
| 46 | 4 | 312356-П29 | Шайба |
| 47 | 1 | 80.1111169-01 | Экран |
| 48 | 2 | 80.111425 | Пробка топливного канала |
| 49 | 2 | 852206 | Шайба |
| 50 | 2 | 236-1111036 | Ввертыш корпуса |
| 51 | 2 | 852882-П15 | Пробка спуска воздуха |
| 52 | 8 | 236-1111122 | Винт установочный втулки плунжера |
| 53 | 1 | 852800 | Шпонка сегментная |
| 54 | 1 | 80.1111172-30 | Вал кулачковый |
| 55 | 8 | 60.1111136-02 | Толкатель плунжера в сборе |
| 56 | 8 | 236-1111151-Б | Тарелка пружины нижняя |
| 57 | 8 | 236-1111148-Б | Пружина толкателя |
| 58 | 8 | 236-1111150-Б | Тарелка пружины верхняя |
| 59 | 8 | 236-1111064-Б | Втулка зубчатого венца |
| 60 | 8 | 236-1111062 | Венец зубчатый |
| 61 | 8 | 310607-П15 | Винт |
| 62 | 8 | 236-1111060-Б | Венец зубчатый в сборе |
| 63 | 1 | 314019-П | Шпонка сегментная |
| 64 | 1 | 312439-П15 | Шайба |
| 65 | 1 | 7204А | Подшипник роликовый задний |
| 66 | 1 | 236-1111177-Б3 | Опора кулачкового вала |
| 67 | 2 | 2531113013 | Кольцо 005-008-19-2-2 |
| 68 | 2 | 852011-П15 | Болт опоры |
| 69 | 1 | 852702-П29 | Шплинт-проволока |
| 70 | 1 | 238-1111226-А2 | Прокладка крышки |
| 71 | 1 | 80.1111222 | Крышка насоса высокого давления |
| 72 | 2 | 236-1111227-Б | Винт крепления крышки |
| 73 | 4 | 852203 | Шайба |
| 74 | 2 | 236-1111229-Б | Винт крепления крышки |
Топливный насос высокого давления ЯМЗ 238 Д
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 806.1111006-40 | Топливный насос высокого давления в сборе | |
| 1 | 1 | 80.1111021-30 | Корпус насоса в сборе |
| 1 | 236-1111042-А | Втулка рейки | |
| 2 | 8 | 236-1111027 | Заглушка чашечная |
| 3 | 1 | 852606-П15 | Шайба |
| 4 | 1 | 7205А | Подшипник роликовый передний |
| 5 | 1 | 236-1111196 | Кольцо уплотнительное |
| 6 | 1 | 60.1111280-10 | Указатель начала подачи топлива |
| 7 | 2 | 236-1111193 | Прокладка крышки |
| 8 | 3 | 236-1111194 | Прокладка крышки |
| 9 | 3 | 236-1111195 | Прокладка крышки |
| 10 | 1 | 60.1111182-10 | Крышка подшипника |
| 11 | 4 | 311200-П29 | Винтр |
| 12 | 1 | 2531312454 | Манжета 2,2-25х42-2 |
| 13 | 2 | 312630-П | Шайба |
| 14 | 1 | 60.1111286 | Ввертыш клапана |
| 15 | 1 | 60.1111282 | Клапан перепускной в сборе |
| 16 | 1 | 60.1111300 | Пробка в сборе со штифтом |
| 17 | 4 | 852205 | Прокладка |
| 18 | 6 | 852219 | Шайба регулировочная |
| 19 | 1 | 33.1111289-10 | Пружина |
| 20 | 1 | 331111325 | Шарик |
| 21 | 1 | 60.1111285 | Корпус клапана |
| 22 | 1 | 236-1111236-Г | Ограничитель мощности в сборе |
| 23 | 1 | 236-1111238-Е | Втулка ограничителя мощности |
| 24 | 1 | 236-1111249-В | Винт ограничения мощности |
| 25 | 3 | 236-1111245 | Кольцо уплотнительное |
| 26 | 1 | 236-1111032 | Ввертыш корпуса |
| 27 | 1 | 310704-П29 | Винт |
| 28 | 8 | 901.1111102-10 | Клапан нагнетальный в сборе |
| 29 | 8 | 60.1111086 | Прокладка клапана |
| 30 | 8 | 33.1111108 | Пружина клапана |
| 31 | 8 | 60.1111113-10 | Упор клапана |
| 32 | 8 | 60.1111118-20 | Штуцер топливного насоса |
| 33 | 8 | 60.1111120 | Сухарь штуцера |
| 34 | 4 | 252134-П29 | Шайба |
| 35 | 4 | 250508-П29 | Гайка |
| 36 | 4 | 201426-П29 | Болт стяжной |
| 37 | 1 | 236-1111154-А | Стопор винта |
| 38 | 1 | 310952-П15 | Винт стопорный |
| 39 | 1 | 852204 | Шайба |
| 40 | 2 | 236М-1111034-А | Ввертыш корпуса |
| 41 | 2 | 312327-П | Шайба |
| 42 | 1 | 238-1111040 | Рейка топливного насоса высокого давления |
| 43 | 8 | 236М-1111083-А | Кольцо уплотнительное |
| 44 | 8 | 60.1111074-21 | Пара плунжеоная |
| 45 | 4 | 200276-П29 | Болт крепления топливного насоса |
| 46 | 4 | 312356-П29 | Шайба |
| 47 | 1 | 80.1111169-01 | Экран |
| 48 | 2 | 80.111425 | Пробка топливного канала |
| 49 | 2 | 852206 | Шайба |
| 50 | 2 | 236-1111036 | Ввертыш корпуса |
| 51 | 2 | 852882-П15 | Пробка спуска воздуха |
| 52 | 8 | 236-1111122 | Винт установочный втулки плунжера |
| 53 | 1 | 852800 | Шпонка сегментная |
| 54 | 1 | 80.1111172-30 | Вал кулачковый |
| 55 | 8 | 60.1111136-02 | Толкатель плунжера в сборе |
| 56 | 8 | 236-1111151-Б | Тарелка пружины нижняя |
| 57 | 8 | 236-1111148-Б | Пружина толкателя |
| 58 | 8 | 236-1111150-Б | Тарелка пружины верхняя |
| 59 | 8 | 236-1111064-Б | Втулка зубчатого венца |
| 60 | 8 | 236-1111062 | Венец зубчатый |
| 61 | 8 | 310607-П15 | Винт |
| 62 | 8 | 236-1111060-Б | Венец зубчатый в сборе |
| 63 | 1 | 314019-П | Шпонка сегментная |
| 64 | 1 | 312439-П15 | Шайба |
| 65 | 1 | 7204А | Подшипник роликовый задний |
| 66 | 1 | 236-1111177-Б3 | Опора кулачкового вала |
| 67 | 2 | 2531113013 | Кольцо 005-008-19-2-2 |
| 68 | 2 | 852011-П15 | Болт опоры |
| 69 | 1 | 852702-П29 | Шплинт-проволока |
| 70 | 1 | 238-1111226-А2 | Прокладка крышки |
| 71 | 1 | 80.1111222 | Крышка насоса высокого давления |
| 72 | 2 | 236-1111227-Б | Винт крепления крышки |
| 73 | 4 | 852203 | Шайба |
| 74 | 2 | 236-1111229-Б | Винт крепления крышки |
Топливный насос высокого давления ЯМЗ 240 М2
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 90.1111008-20 | Топливной насос высокого давления в сб | |
| 1 | 90.1111021-20 | Корпус топливного насоса в сб | |
| 1 | 1 | 90.1111022-20 | Корпус насоса(Алюминиевый сплав) |
| 2 | 2 | 310704-П29 | Винт(Сталь) |
| 3 | 4 | 312446-П | Шайба(Фибра) |
| 4 | 1 | 240-1111226 | Прокладка крышки(Паронит) |
| 5 | 1 | 90.1111222 | Крышка корпуса(Алюминиевый сплав) |
| 6 | 2 | 240-1106285 | Прокладка заглушки и фланца (Паронит) |
| 7 | 1 | 240-1111024 | Фланец слива масла (Цинковый сплав) |
| 8 | 12 | 252134-П29 | Шайба пружинная(сталь) |
| 9 | 6 | 201418-П29 | Болт крепления фланца и заглушки(Сталь) |
| 10 | 9 | 222529-П29 | Винт крепления крышки (сталь) |
| 11 | 12 | 236-1111122 | Винт установочный втулки плунжера (Сталь) |
| 12 | 2 | 310600-П29 | Винт(Сталь) |
| 13 | 6 | 201426-П29 | Болт стяжной сухаря(Сталь) |
| 14 | 12 | 60.1111120 | Сухарь штуцера(Сталь) |
| 15 | 12 | 60.1111118-20 | Штуцер топливного насоса(Сталь) |
| 16 | 12 | 60.1111113-10 | Упор клапана(Сталь) |
| 17 | 11 | 252154-П29 | Шайба пружинная(сталь) |
| 18 | 12 | 33.1111108 | Пружина нагнетательного клапана(Сталь) |
| 19 | 12 | 236-111186 | Прокладка нагнетательного клапана(Текстолит) |
| 20 | 12 | 236М-1111083-А | Кольцо уплотнительное втулки плунжера(Резина) |
| 21 | 6 | 250508-П29 | Гайка болта сухаря(Сталь) |
| 22 | 12 | 60.1111074-30 | Пара плунжерная |
| 23 | 12 | 901.1111102 | Клапан нагнетательный в сб |
| 24 | 2 | 852882-П15 | Пробка выпуска воздуха (Сталь) |
| 25 | 2 | 236-1111036 | Ввертыш(Сталь) |
| 26 | 2 | 312449-П | Шайба(Фибра) |
| 27 | 1 | 240-1111258 | Заглушка(Сталь) |
| 28 | 1 | 901.1111026-10 | Рейка(Сталь) |
| 29 | 3 | 312630-П | Шайба(Медь) |
| 30 | 2 | 60.1111169-01 | Экран(Сталь) |
| 31 | 3 | 236-1111050 | Пробка корпуса |
| 32 | 1 | 33.1111282 | Клапан перепускнойв сб |
| 33 | 1 | 33.1111285 | Корпус клапана(Сталь) |
| 34 | 1 | 33.1111325 | Шарик Б 6,35мм(Сталь) |
| 35 | 1 | 33.1111290 | Направляющая клапана(Сталь) |
| 36 | 1 | 33.1111289 | Пружина клапана(Сталь) |
| 37 | 3 | 870617-П | Прокладка регулировочная(Сталь) |
| 38 | 1 | 33.1111300 | Пробка клапана |
| 1 | 236-1111236-Г | Ограничитель мощности в сб. | |
| 43 | 1 | 236-1111249-В | Винт ограничителя (сталь) |
| 44 | 1 | 236-1111245 | Кольцо уплотнительное (резина) |
| 45 | 1 | 236-1111238-Е | Втулка ограничителя мощности (сталь) |
| 46 | 2 | 236-1111042-А | Втулка рейки топливного насоса |
| 47 | 1 | 236-1111186-А3 | Манжета крышки подшипника |
| 48 | 4 | 311200-П29 | Винт крепления крышки |
| 49 | 1 | 60.1111182-10 | Крышка подшипника (алюминиевый сплав) |
| 50 | 3 | 236-1111194 | Прокладка крышки (сталь) |
| 51 | 9 | 236-1111193 | Прокладка крышки (сталь) |
| 52 | 1 | 236-1111196 | Кольцо уплотнительное (резина) |
| 53 | 1 | 7204А | Подшипник роликовый радиально-упорный |
| 54 | 2 | 312439-П15 | Шайба (сталь) |
| 55 | 1 | 90.1111280 | Указатель начала подачи топлива (сталь) |
| 56 | 12 | 310607-П15 | Винт (сталь) |
| 57 | 12 | 236-1111060-Б | Венец зубчатый с втулкой в сб. |
| 12 | 236-1111062 | Венец зубчатый (сталь) | |
| 12 | 236-1111064-Б | Втулка зубчатого венца (сталь) | |
| 58 | 12 | 236-1111150-Б | Тарелка пружины толкателя верхняя (сталь) |
| 59 | 1 | 852800-П | Шпонка (сталь) |
| 67 | 12 | 236-1111148-Б | Пружина толкателя (сталь) |
| 68 | 12 | 236-1111151-Б | Тарелка пружины толкателя нижняя (сталь) |
| 69 | 12 | 60.1111136-02 | Толкатель плунжера |
| 70 | 5 | 236-1111177-Б3 | Опора кулачкового вала (алюминиевый сплав) |
| 71 | 10 | - | Кольцо 005-008-19-2-2 (резина) |
| 72 | 10 | 852011-П29 | Болт (сталь) |
| 73 | 5 | 60.1111163 | Кольцо пружинное (Сталь) |
| 1 | 90.1111170-10 | Вал кулачковый в сб. | |
| 74 | 1 | 90.1111173-30 | Вал кулачковый (сталь) |
| 75 | 1 | 236-1111032 | Ввертыш корпуса (сталь) |
| 76 | 2 | 312445-П | Шайба (фибра) |
| 77 | 2 | 236М-1111034-А | Ввертыш корпуса (сталь) |
| 78 | 1 | 314019-П | Шпонка (сталь) |
| 79 | 12 | 236-1111027 | Заглушка (сталь) |
| 80 | 1 | 7205А | Подшипник роликовый радиально-упорный |
Топливный насос высокого давления ЯМЗ 240 НМ2
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 901.1111008-20 | Топливный насос высокого давления в сб | |
| 1 | 901.1111021-20 | Корпус топливного насоса в сб | |
| 1 | 1 | 901.1111022-20 | Корпус насоса(Алюминиевый сплав) |
| 2 | 2 | 310704-П29 | Винт(Сталь) |
| 3 | 4 | 312446-П | Шайба(Фибра) |
| 4 | 1 | 240-1111226 | Прокладка крышки(Паронит) |
| 5 | 1 | 90.1111222 | Крышка корпуса(Алюминиевый сплав) |
| 6 | 2 | 240-1106285 | Прокладка заглушки и фланца (Паронит) |
| 7 | 1 | 240-1111024 | Фланец слива масла (Цинковый сплав) |
| 8 | 12 | 252134-П29 | Шайба пружинная(сталь) |
| 9 | 6 | 201418-П29 | Болт крепления фланца и заглушки(Сталь) |
| 10 | 9 | 222529-П29 | Винт крепления крышки (сталь) |
| 11 | 12 | 236-1111122 | Винт установочный втулки плунжера (Сталь) |
| 12 | 2 | 310600-П29 | Винт(Сталь) |
| 13 | 6 | 201426-П29 | Болт стяжной сухаря(Сталь) |
| 14 | 12 | 60.1111120 | Сухарь штуцера(Сталь) |
| 15 | 12 | 60.1111118-20 | Штуцер топливного насоса(Сталь) |
| 16 | 12 | 60.1111113-10 | Упор клапана(Сталь) |
| 17 | 11 | 252154-П29 | Шайба пружинная(сталь) |
| 18 | 12 | 33.1111108 | Пружина нагнетательного клапана(Сталь) |
| 19 | 12 | 236-111186 | Прокладка нагнетательного клапана(Текстолит) |
| 20 | 12 | 236М-1111083-А | Кольцо уплотнительное втулки плунжера(Резина) |
| 21 | 6 | 250508-П29 | Гайка болта сухаря(Сталь) |
| 22 | 12 | 60.1111074-30 | Пара плунжерная |
| 23 | 12 | 901.1111102 | Клапан нагнетательный в сб |
| 24 | 2 | 852882-П15 | Пробка выпуска воздуха (Сталь) |
| 25 | 2 | 236-1111036 | Ввертыш(Сталь) |
| 26 | 2 | 312449-П | Шайба(Фибра) |
| 27 | 1 | 240-1111258 | Заглушка(Сталь) |
| 28 | 1 | 901.1111040 | Рейка(Сталь) |
| 29 | 3 | 312630-П | Шайба(Медь) |
| 30 | 2 | 60.1111169-01 | Экран(Сталь) |
| 31 | 3 | 236-1111050 | Пробка корпуса |
| 32 | 1 | 33.1111282 | Клапан перепускнойв сб |
| 33 | 1 | 33.1111285 | Корпус клапана(Сталь) |
| 34 | 1 | 33.1111325 | Шарик Б 6,35мм(Сталь) |
| 35 | 1 | 33.1111290 | Направляющая клапана(Сталь) |
| 36 | 1 | 33.1111289 | Пружина клапана(Сталь) |
| 37 | 3 | 870617-П | Прокладка регулировочная(Сталь) |
| 38 | 1 | 33.1111300 | Пробка клапана |
| 39 | 1 | 240Н-1111134 | Пружина фиксатора (сталь) |
| 40 | 1 | 240Н-1111133 | Фиксатор (сталь) |
| 41 | 1 | 901.1111131 | Упор (сталь) |
| 42 | 1 | 240Н-1111132 | Ось упора (сталь) |
| 46 | 2 | 236-1111042-А | Втулка рейки топливного насоса |
| 47 | 1 | 236-1111186-А3 | Манжета крышки подшипника |
| 48 | 4 | 311200-П29 | Винт крепления крышки |
| 49 | 1 | 60.1111182-10 | Крышка подшипника (алюминиевый сплав) |
| 50 | 3 | 236-1111194 | Прокладка крышки (сталь) |
| 51 | 9 | 236-1111193 | Прокладка крышки (сталь) |
| 52 | 1 | 236-1111196 | Кольцо уплотнительное (резина) |
| 53 | 1 | 7204А | Подшипник роликовый радиально-упорный |
| 54 | 2 | 312439-П15 | Шайба (сталь) |
| 55 | 1 | 90.1111280 | Указатель начала подачи топлива (сталь) |
| 56 | 12 | 310607-П15 | Винт (сталь) |
| 57 | 12 | 236-1111060-Б | Венец зубчатый с втулкой в сб. |
| 12 | 236-1111062 | Венец зубчатый (сталь) | |
| 12 | 236-1111064-Б | Втулка зубчатого венца (сталь) | |
| 58 | 12 | 236-1111150-Б | Тарелка пружины толкателя верхняя (сталь) |
| 59 | 1 | 852800-П | Шпонка (сталь) |
| 60 | 1 | 240Н-1111430 | Трубка корректора |
| 61 | 1 | 901.1110860 | Корректор подачи топлива по наддуву в сб. |
| 62 | 1 | 901.1110869 | Прокладка (паронит) |
| 63 | 1 | 240Н-1110878 | Диафрагма корректора (резина) |
| 64 | 2 | 216257-П29 | Шпилька (сталь) |
| 65 | 2 | 252155-П2 | Шайба (сталь) |
| 66 | 2 | 311433-П29 | Гайка (сталь) |
| 67 | 12 | 236-1111148-Б | Пружина толкателя (сталь) |
| 68 | 12 | 236-1111151-Б | Тарелка пружины толкателя нижняя (сталь) |
| 69 | 12 | 60.1111136-02 | Толкатель плунжера |
| 70 | 5 | 236-1111177-Б3 | Опора кулачкового вала (алюминиевый сплав) |
| 71 | 10 | - | Кольцо 005-008-19-2-2 (резина) |
| 72 | 10 | 852011-П29 | Болт (сталь) |
| 73 | 5 | 60.1111163 | Кольцо пружинное (Сталь) |
| 1 | 90.1111170-10 | Вал кулачковый в сб. | |
| 74 | 1 | 90.1111173-30 | Вал кулачковый (сталь) |
| 75 | 1 | 236-1111032 | Ввертыш корпуса (сталь) |
| 76 | 2 | 312445-П | Шайба (фибра) |
| 77 | 2 | 236М-1111034-А | Ввертыш корпуса (сталь) |
| 78 | 1 | 314019-П | Шпонка (сталь) |
| 79 | 12 | 236-1111027 | Заглушка (сталь) |
| 80 | 1 | 7205А | Подшипник роликовый радиально-упорный |
Топливный насос высокого давления ЯМЗ 240 ПМ2
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 903.1111008-10 | Топливный насос высокого давления в сб | |
| 1 | 901.1111021-20 | Корпус топливного насоса в сб | |
| 1 | 1 | 901.1111022-20 | Корпус насоса(Алюминиевый сплав) |
| 2 | 2 | 310704-П29 | Винт(Сталь) |
| 3 | 4 | 312446-П | Шайба(Фибра) |
| 4 | 1 | 240-1111226 | Прокладка крышки(Паронит) |
| 5 | 1 | 90.1111222 | Крышка корпуса(Алюминиевый сплав) |
| 6 | 2 | 240-1106285 | Прокладка заглушки и фланца (Паронит) |
| 7 | 1 | 240-1111024 | Фланец слива масла (Цинковый сплав) |
| 8 | 12 | 252134-П29 | Шайба пружинная(сталь) |
| 9 | 6 | 201418-П29 | Болт крепления фланца и заглушки(Сталь) |
| 10 | 9 | 222529-П29 | Винт крепления крышки (сталь) |
| 11 | 12 | 236-1111122 | Винт установочный втулки плунжера (Сталь) |
| 12 | 2 | 310600-П29 | Винт(Сталь) |
| 13 | 6 | 201426-П29 | Болт стяжной сухаря(Сталь) |
| 14 | 12 | 60.1111120 | Сухарь штуцера(Сталь) |
| 15 | 12 | 60.1111118-20 | Штуцер топливного насоса(Сталь) |
| 16 | 12 | 60.1111113-10 | Упор клапана(Сталь) |
| 17 | 11 | 252154-П29 | Шайба пружинная(сталь) |
| 18 | 12 | 33.1111108 | Пружина нагнетательного клапана(Сталь) |
| 19 | 12 | 236-111186 | Прокладка нагнетательного клапана(Текстолит) |
| 20 | 12 | 236М-1111083-А | Кольцо уплотнительное втулки плунжера(Резина) |
| 21 | 6 | 250508-П29 | Гайка болта сухаря(Сталь) |
| 22 | 12 | 60.1111074-30 | Пара плунжерная |
| 23 | 12 | 901.1111102 | Клапан нагнетательный в сб |
| 24 | 2 | 852882-П15 | Пробка выпуска воздуха (Сталь) |
| 25 | 2 | 236-1111036 | Ввертыш(Сталь) |
| 26 | 2 | 312449-П | Шайба(Фибра) |
| 27 | 1 | 240-1111258 | Заглушка(Сталь) |
| 28 | 1 | 901.1111040 | Рейка(Сталь) |
| 29 | 3 | 312630-П | Шайба(Медь) |
| 30 | 2 | 60.1111169-01 | Экран(Сталь) |
| 31 | 3 | 236-1111050 | Пробка корпуса |
| 32 | 1 | 33.1111282 | Клапан перепускнойв сб |
| 33 | 1 | 33.1111285 | Корпус клапана(Сталь) |
| 34 | 1 | 33.1111325 | Шарик Б 6,35мм(Сталь) |
| 35 | 1 | 33.1111290 | Направляющая клапана(Сталь) |
| 36 | 1 | 33.1111289 | Пружина клапана(Сталь) |
| 37 | 3 | 870617-П | Прокладка регулировочная(Сталь) |
| 38 | 1 | 33.1111300 | Пробка клапана |
| 39 | 1 | 240Н-1111134 | Пружина фиксатора (сталь) |
| 40 | 1 | 240Н-1111133 | Фиксатор (сталь) |
| 41 | 1 | 901.1111131 | Упор (сталь) |
| 42 | 1 | 240Н-1111132 | Ось упора (сталь) |
| 46 | 2 | 236-1111042-А | Втулка рейки топливного насоса |
| 47 | 1 | 236-1111186-А3 | Манжета крышки подшипника |
| 48 | 4 | 311200-П29 | Винт крепления крышки |
| 49 | 1 | 60.1111182-10 | Крышка подшипника (алюминиевый сплав) |
| 50 | 3 | 236-1111194 | Прокладка крышки (сталь) |
| 51 | 9 | 236-1111193 | Прокладка крышки (сталь) |
| 52 | 1 | 236-1111196 | Кольцо уплотнительное (резина) |
| 53 | 1 | 7204А | Подшипник роликовый радиально-упорный |
| 54 | 2 | 312439-П15 | Шайба (сталь) |
| 55 | 1 | 90.1111280 | Указатель начала подачи топлива (сталь) |
| 56 | 12 | 310607-П15 | Винт (сталь) |
| 57 | 12 | 236-1111060-Б | Венец зубчатый с втулкой в сб. |
| 12 | 236-1111062 | Венец зубчатый (сталь) | |
| 12 | 236-1111064-Б | Втулка зубчатого венца (сталь) | |
| 58 | 12 | 236-1111150-Б | Тарелка пружины толкателя верхняя (сталь) |
| 59 | 1 | 852800-П | Шпонка (сталь) |
| 60 | 1 | 240Н-1111430 | Трубка корректора |
| 61 | 1 | 901.1110860 | Корректор подачи топлива по наддуву в сб. |
| 62 | 1 | 901.1110869 | Прокладка (паронит) |
| 63 | 1 | 240Н-1110878 | Диафрагма корректора (резина) |
| 64 | 2 | 216257-П29 | Шпилька (сталь) |
| 65 | 2 | 252155-П2 | Шайба (сталь) |
| 66 | 2 | 311433-П29 | Гайка (сталь) |
| 67 | 12 | 236-1111148-Б | Пружина толкателя (сталь) |
| 68 | 12 | 236-1111151-Б | Тарелка пружины толкателя нижняя (сталь) |
| 69 | 12 | 60.1111136-02 | Толкатель плунжера |
| 70 | 5 | 236-1111177-Б3 | Опора кулачкового вала (алюминиевый сплав) |
| 71 | 10 | - | Кольцо 005-008-19-2-2 (резина) |
| 72 | 10 | 852011-П29 | Болт (сталь) |
| 73 | 5 | 60.1111163 | Кольцо пружинное (Сталь) |
| 1 | 90.1111170-10 | Вал кулачковый в сб. | |
| 74 | 1 | 90.1111173-30 | Вал кулачковый (сталь) |
| 75 | 1 | 236-1111032 | Ввертыш корпуса (сталь) |
| 76 | 2 | 312445-П | Шайба (фибра) |
| 77 | 2 | 236М-1111034-А | Ввертыш корпуса (сталь) |
| 78 | 1 | 314019-П | Шпонка (сталь) |
| 79 | 12 | 236-1111027 | Заглушка (сталь) |
| 80 | 1 | 7205А | Подшипник роликовый радиально-упорный |
Топливный насос высокого давления ЯМЗ 240 БМ2
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 902.1111008-20 | Топливный насос высокого давления в сб | |
| 1 | 90.1111021-20 | Корпус топливного насоса в сб | |
| 1 | 1 | 90.1111022-20 | Корпус насоса(Алюминиевый сплав) |
| 2 | 2 | 310704-П29 | Винт(Сталь) |
| 3 | 4 | 312446-П | Шайба(Фибра) |
| 4 | 1 | 240-1111226 | Прокладка крышки(Паронит) |
| 5 | 1 | 90.1111222 | Крышка корпуса(Алюминиевый сплав) |
| 6 | 2 | 240-1106285 | Прокладка заглушки и фланца (Паронит) |
| 7 | 1 | 240-1111024 | Фланец слива масла (Цинковый сплав) |
| 8 | 12 | 252134-П29 | Шайба пружинная(сталь) |
| 9 | 6 | 201418-П29 | Болт крепления фланца и заглушки(Сталь) |
| 10 | 9 | 222529-П29 | Винт крепления крышки (сталь) |
| 11 | 12 | 236-1111122 | Винт установочный втулки плунжера (Сталь) |
| 12 | 2 | 310600-П29 | Винт(Сталь) |
| 13 | 6 | 201426-П29 | Болт стяжной сухаря(Сталь) |
| 14 | 12 | 60.1111120 | Сухарь штуцера(Сталь) |
| 15 | 12 | 60.1111118-20 | Штуцер топливного насоса(Сталь) |
| 16 | 12 | 60.1111113-10 | Упор клапана(Сталь) |
| 17 | 11 | 252154-П29 | Шайба пружинная(сталь) |
| 18 | 12 | 33.1111108 | Пружина нагнетательного клапана(Сталь) |
| 19 | 12 | 236-111186 | Прокладка нагнетательного клапана(Текстолит) |
| 20 | 12 | 236М-1111083-А | Кольцо уплотнительное втулки плунжера(Резина) |
| 21 | 6 | 250508-П29 | Гайка болта сухаря(Сталь) |
| 22 | 12 | 60.1111074-30 | Пара плунжерная |
| 23 | 12 | 901.1111102 | Клапан нагнетательный в сб |
| 24 | 2 | 852882-П15 | Пробка выпуска воздуха (Сталь) |
| 25 | 2 | 236-1111036 | Ввертыш(Сталь) |
| 26 | 2 | 312449-П | Шайба(Фибра) |
| 27 | 1 | 240-1111258 | Заглушка(Сталь) |
| 28 | 1 | 901.1111026-10 | Рейка(Сталь) |
| 29 | 3 | 312630-П | Шайба(Медь) |
| 30 | 2 | 60.1111169-01 | Экран(Сталь) |
| 31 | 3 | 236-1111050 | Пробка корпуса |
| 32 | 1 | 33.1111282 | Клапан перепускнойв сб |
| 33 | 1 | 33.1111285 | Корпус клапана(Сталь) |
| 34 | 1 | 33.1111325 | Шарик Б 6,35мм(Сталь) |
| 35 | 1 | 33.1111290 | Направляющая клапана(Сталь) |
| 36 | 1 | 33.1111289 | Пружина клапана(Сталь) |
| 37 | 3 | 870617-П | Прокладка регулировочная(Сталь) |
| 38 | 1 | 33.1111300 | Пробка клапана |
| 1 | 238НБ-1111238 | Колпачок рейки топливного насоса (сталь) | |
| 46 | 2 | 236-1111042-А | Втулка рейки топливного насоса |
| 47 | 1 | 236-1111186-А3 | Манжета крышки подшипника |
| 48 | 4 | 311200-П29 | Винт крепления крышки |
| 49 | 1 | 60.1111182-10 | Крышка подшипника (алюминиевый сплав) |
| 50 | 3 | 236-1111194 | Прокладка крышки (сталь) |
| 51 | 9 | 236-1111193 | Прокладка крышки (сталь) |
| 52 | 1 | 236-1111196 | Кольцо уплотнительное (резина) |
| 53 | 1 | 7204А | Подшипник роликовый радиально-упорный |
| 54 | 2 | 312439-П15 | Шайба (сталь) |
| 55 | 1 | 90.1111280 | Указатель начала подачи топлива (сталь) |
| 56 | 12 | 310607-П15 | Винт (сталь) |
| 57 | 12 | 236-1111060-Б | Венец зубчатый с втулкой в сб. |
| 12 | 236-1111062 | Венец зубчатый (сталь) | |
| 12 | 236-1111064-Б | Втулка зубчатого венца (сталь) | |
| 58 | 12 | 236-1111150-Б | Тарелка пружины толкателя верхняя (сталь) |
| 59 | 1 | 852800-П | Шпонка (сталь) |
| 67 | 12 | 236-1111148-Б | Пружина толкателя (сталь) |
| 68 | 12 | 236-1111151-Б | Тарелка пружины толкателя нижняя (сталь) |
| 69 | 12 | 60.1111136-02 | Толкатель плунжера |
| 70 | 5 | 236-1111177-Б3 | Опора кулачкового вала (алюминиевый сплав) |
| 71 | 10 | - | Кольцо 005-008-19-2-2 (резина) |
| 72 | 10 | 852011-П29 | Болт (сталь) |
| 73 | 5 | 60.1111163 | Кольцо пружинное (Сталь) |
| 1 | 90.1111170-10 | Вал кулачковый в сб. | |
| 74 | 1 | 90.1111173-30 | Вал кулачковый (сталь) |
| 75 | 1 | 236-1111032 | Ввертыш корпуса (сталь) |
| 76 | 2 | 312445-П | Шайба (фибра) |
| 77 | 2 | 236М-1111034-А | Ввертыш корпуса (сталь) |
| 78 | 1 | 314019-П | Шпонка (сталь) |
| 79 | 12 | 236-1111027 | Заглушка (сталь) |
| 80 | 1 | 7205А | Подшипник роликовый радиально-упорный |
Топливный насос высокого давления ЯМЗ 8401.10
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 441.1111005-10 | Топливный насос высокого давления в сб. для двигателей ЯМЗ 8401.10, 8401.10-03, 8401.10-04 | |
| 1 | 442.1111005-10 | Топливный насос высокого давления в сб. для двигателей ЯМЗ 8401.10-01, 8401.10-05, 8401.10-08 | |
| 1 | 444.1111005-10 | Топливный насос высокого давления в сб. для двигателей ЯМЗ 8401.10-02, 8401.10-06, 8401.10-08 | |
| 1 | 1 | 44.1111021-10 | Корпус насоса с втулками |
| 2 | 2 | 42.1111087 | Шайба подшипника дистанционная |
| 3 | 2 | 6-7506НА | Подшипник кулачкового вала |
| 4 | 1 | 42.1111077 | Втулка подшипников |
| 5 | 1 | 42.1111082 | Кольцо упорное |
| 6 | 1 | 44.1111181 | Рейка насоса |
| 7 | 1 | 250608-П15 | Гайка |
| 8 | 1 | 201420-П15 | Болт |
| 9 | 1 | 42.1111425 | Пробка топливного канала |
| 10 | 1 | 240Н-1011449 | Кольцо уплотнительное |
| 11 | 3 | 312768-П | Прокладка |
| 12 | 1 | 316186-П29 | Пробка |
| 13 | 12 | 42.1111110-20 | Толкатель плунжера в сб. |
| 14 | 12 | 42.1111122 | Втулка ролика |
| 15 | 12 | 42.1111118 | Ролик толкателя |
| 16 | 12 | 42.1111124 | Ось ролика |
| 17 | 12 | 42.1111112 | Толкатель с сухарем |
| 18 | 12 | 42.1111125 | Пята толкателя |
| 19 | 6 | 421.1111039-30 | Секция топливного насоса в сб. |
| 19 | 6 | 421.1111040-30 | Секция топливного насоса в сб. |
| 20 | 4 | 200463-П29 | Болт |
| 21 | 4 | 252136-П2 | Шайба |
| 22 | 4 | 312355-П29 | Шайба |
| 23 | 24 | 4595361057 | Шпилька |
| 24 | 48 | 42.1111386 | Прокладка регулировочная |
| 25 | 96 | 42.1111385 | Прокладка регулировочная |
| 26 | 12 | 42.1111375 | Фланец нажимной |
| 27 | 24 | 252156-П29 | Шайба |
| 28 | 24 | 250517-П29 | Гайка |
| 29 | 1 | 8401.1111538 | Трубка подвода масла в сб. |
| 30 | 1 | 44.1111412 | Крышка защитная |
| 31 | 4 | 42.1111414 | Винт крепления крышки |
| 32 | 2 | 310122-П29 | Болт |
| 33 | 5 | 312482-П34 | Прокладка |
| 34 | 1 | 312630-П | Прокладка |
| 35 | 1 | 42.1111032 | Ввертыш экранированный |
| 36 | 1 | 42.1111186 | Крышка рейки |
| 37 | 1 | 33.1111285 | Корпус клапана |
| 38 | 1 | 33.1111325 | Шарик |
| 39 | 1 | 33.1111289-10 | Пружина клапана |
| 40 | 3 | 870617-П | Шайба регулировочная |
| 41 | 1 | 1/02844/60 | Прокладка |
| 42 | 1 | 33.1111300 | Пробка клапана |
| 43 | 1 | 852802-П | Шпонка сегментная |
| 44 | 1 | 44.1111055-10 | Вал кулачковый |
| 45 | 6 | 201458-П29 | Болт |
| 46 | 6 | 252135-П29 | Шайба |
| 47 | 2 | 312700-П29 | Шайба |
| 48 | 1 | 421.1110869 | Прокладка |
| 49 | 1 | 314019-П | Шпонка сегментная |
| 50 | 4 | 42.1111063 | Опора кулачкового вала |
| 51 | 4 | 201-1015624 | Прокладка |
| 52 | 2 | 310264-П29 | Болт |
| 53 | 1 | 42.1111905 | Ввертыш |
| 54 | 2 | 852619-П | Шайба |
| 55 | 1 | 236-1111154-А | Стопор винта |
| 56 | 1 | 840.1111570 | Трубка |
| 57 | 2 | 316617-П29 | Ввертыш |
| 58 | 1 | 33.1106245 | Винт стопорный |
| 59 | 1 | 852882-П29 | Прбка спуска воздуха |
| 60 | 1 | 316619-П29 | Ввертыш |
| 61 | 3 | 4595361003 | Шпилька |
| 62 | 1 | 240-1106285 | Прокладка |
| 63 | 1 | 240-1111258 | Заглушка корпуса насоса |
| 64 | 3 | 252134-П29 | Шайба |
| 65 | 3 | 250508-П29 | Гайка |
| 66 | 8 | 2531113015 | Кольцо 007-010-19-2-2 |
| 67 | 4 | 42.1111085 | Колпачок |
| 68 | 8 | 42.1111065 | Болт опры кулачкового вала |
| 69 | 1 | 42.1111280 | Указатель начала подачи топлива |
| 70 | 1 | 42.1111080 | Прокладка регулировочная |
| 71 | 7 | 42.1111079 | Прокладка регулировочная |
| 72 | 3 | 42.1111078 | Прокладка регулировочная |
| 73 | 1 | 2531112181 | Кольцо 068-074-36-2-1 |
| 74 | 1 | 42.1111072-10 | Крышка подшипника |
| 75 | 1 | 840.1029438-01 | Манжета в сб. |
| 76 | 1 | 42.1111332-10 | Маховик топливного насоса |
| 77 | 1 | 252161-П29 | Шайба |
| 78 | 1 | 250565-П29 | Гайка |
Топливный насос высокого давления ЯМЗ 7511.10
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 175.1111005 | Топливный насос высокого давления в сб | |
| 1 | 8 | 175.1111130-01 | Секция топливного насоса в сб |
| 2 | 3 | 250508-П29 | Гайка |
| 3 | 3 | 252154-П29 | Шайба |
| 4 | 1 | 175.1111024 | Фланец |
| 5 | 1 | 240-1106285 | Прокладка |
| 6 | 16 | 250517-П29 | Гайка |
| 7 | 16 | 252156-П29 | Шайба |
| 8 | 8 | 17.1111375 | Фланец нажимной |
| 9 | 3 | 45 9536 1003 | Шпилька |
| 10 | 80 | 42.1111385-01 | Прокладка регулировочная |
| 11 | 32 | 42.1111386 | Прокладка регулировочная |
| 12 | 1 | 310952-П15 | Винт стопорный |
| 13 | 16 | 852301 | Шпилька |
| 14 | 1 | 42.1111412 | Крышка защитная |
| 15 | 2 | 42.1111414 | Болт |
| 16 | 2 | 42.1111414-10 | Болт |
| 17 | 1 | 17.1111032 | Ввертыш корпуса |
| 18 | 2 | 312768-П | Прокладка |
| 19 | 1 | 175.1111021 | Корпус насоса |
| 20 | 1 | 42.1111181-01 | Рейка топливного насоса высокого давления |
| 2 | 236-1111042-А | Втулка рейки | |
| 21 | 1 | 42.1111046 | Фиксатор |
| 22 | 1 | 852802 | Шпонка |
| 23 | 1 | 175.1111055 | Вал кулачковый |
| 24 | 1 | 314019-П | Шпонка |
| 25 | 1 | 42.1111082 | Кольцо упорное |
| 26 | 2 | 6-7506А | Подшипник роликовый |
| 27 | 2 | 42.1111087 | Шайба дистанционная |
| 28 | 2 | 42.1111063-10 | Опора кулачкового вала |
| 29 | 4 | 25 3111 3015 | Кольцо 007-010-19-2-2 |
| 30 | 4 | 42.1111065 | Болт опоры |
| 31 | 2 | 42.1111163 | Кольцо пружинное |
| 32 | 1 | 42.1111077 | Втулка подшипника |
| 33 | 1 | 7511.1111450-10 | Гаситель крутильных колебаний топливного насоса высокого давления |
| 34 | 1 | 60.1121114 | Пружина тарельчатая |
| 35 | 1 | 318-85299 | Гайка колпачковая |
| 36 | 4 | 17.1111129 | Фиксатор толкателя |
| 37 | 1 | 316186-П | Пробка |
| 38 | 1 | 175.1111280 | Указатель начала подачи топлива |
| 39 | 6 | 42.1111078 | Прокладка регулировочная |
| 40 | 7 | 42.1111079 | Прокладка регулировочная |
| 41 | 1 | 42.1111080 | Прокладка регулировочная |
| 42 | 1 | 25 3111 2181 | Кольцо 068-074-36-2-1 |
| 43 | 1 | 175.1111072 | Крышка подшипника |
| 44 | 1 | 42.1111090 | Манжета |
| 45 | 6 | 252135-П29 | Шайба |
| 46 | 6 | 201458-П29 | Болт |
| 47 | 1 | 6007.1111282-01 | Клапан перепускной в сб |
| 48 | 1 | 6007.1111300-01 | Пробка клапана со штифтом в сб |
| 49 | 1 | 852205 | Шайба |
| 50 | 6 | 852219 | Шайба регулировочная |
| 51 | 1 | 33.1111289-10 | Пружина |
| 52 | 1 | 33.1111325 | Шарик |
| 53 | 1 | 6007.1111285-01 | Корпус клапана |
| 54 | 1 | 42.1111032 | Ввертыш экранированный |
| 55 | 1 | 312630-П | Шайба |
| 56 | 1 | 42.1111186 | Крышка рейки |
| 57 | 1 | 421.1110869-10 | Прокладка |
| 58 | 2 | 312700-П29 | Шайба |
| 59 | 1 | 201420-П5 | Болт |
| 60 | 1 | 250608-П15 | Гайка |
| 61 | 1 | 852212 | Шайба |
| 62 | 1 | 42.1111905 | Ввертыш |
| 63 | 8 | 17.1111110 | Толкатель плунжера в сб. |
| 64 | 8 | 17.1111115 | Кольцо стопорное |
| 65 | 8 | 17.1111118 | Ролик толкателя |
| 66 | 8 | 17.1111114 | Толкатель плунжера |
| 67 | 8 | 17.1111124 | Ось ролика толкателя |
Топливный насос высокого давления ЯМЗ 7511.10-06
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 175.1111005 | Топливный насос высокого давления в сб | |
| 1 | 8 | 175.1111130-01 | Секция топливного насоса в сб |
| 2 | 3 | 250508-П29 | Гайка |
| 3 | 3 | 252154-П29 | Шайба |
| 4 | 1 | 175.1111024 | Фланец |
| 5 | 1 | 240-1106285 | Прокладка |
| 6 | 16 | 250517-П29 | Гайка |
| 7 | 16 | 252156-П29 | Шайба |
| 8 | 8 | 17.1111375 | Фланец нажимной |
| 9 | 3 | 45 9536 1003 | Шпилька |
| 10 | 80 | 42.1111385-01 | Прокладка регулировочная |
| 11 | 32 | 42.1111386 | Прокладка регулировочная |
| 12 | 1 | 310952-П15 | Винт стопорный |
| 13 | 16 | 852301 | Шпилька |
| 14 | 1 | 42.1111412 | Крышка защитная |
| 15 | 2 | 42.1111414 | Болт |
| 16 | 2 | 42.1111414-10 | Болт |
| 17 | 1 | 17.1111032 | Ввертыш корпуса |
| 18 | 2 | 312768-П | Прокладка |
| 19 | 1 | 175.1111021 | Корпус насоса |
| 20 | 1 | 42.1111181-01 | Рейка топливного насоса высокого давления |
| 2 | 236-1111042-А | Втулка рейки | |
| 21 | 1 | 42.1111046 | Фиксатор |
| 22 | 1 | 852802 | Шпонка |
| 23 | 1 | 175.1111055 | Вал кулачковый |
| 24 | 1 | 314019-П | Шпонка |
| 25 | 1 | 42.1111082 | Кольцо упорное |
| 26 | 2 | 6-7506А | Подшипник роликовый |
| 27 | 2 | 42.1111087 | Шайба дистанционная |
| 28 | 2 | 42.1111063-10 | Опора кулачкового вала |
| 29 | 4 | 25 3111 3015 | Кольцо 007-010-19-2-2 |
| 30 | 4 | 42.1111065 | Болт опоры |
| 31 | 2 | 42.1111163 | Кольцо пружинное |
| 32 | 1 | 42.1111077 | Втулка подшипника |
| 33 | 1 | 7511.1111450-10 | Гаситель крутильных колебаний топливного насоса высокого давления |
| 34 | 1 | 60.1121114 | Пружина тарельчатая |
| 35 | 1 | 318-85299 | Гайка колпачковая |
| 36 | 4 | 17.1111129 | Фиксатор толкателя |
| 37 | 1 | 316186-П | Пробка |
| 38 | 1 | 175.1111280 | Указатель начала подачи топлива |
| 39 | 6 | 42.1111078 | Прокладка регулировочная |
| 40 | 7 | 42.1111079 | Прокладка регулировочная |
| 41 | 1 | 42.1111080 | Прокладка регулировочная |
| 42 | 1 | 25 3111 2181 | Кольцо 068-074-36-2-1 |
| 43 | 1 | 175.1111072 | Крышка подшипника |
| 44 | 1 | 42.1111090 | Манжета |
| 45 | 6 | 252135-П29 | Шайба |
| 46 | 6 | 201458-П29 | Болт |
| 47 | 1 | 6007.1111282-01 | Клапан перепускной в сб |
| 48 | 1 | 6007.1111300-01 | Пробка клапана со штифтом в сб |
| 49 | 1 | 852205 | Шайба |
| 50 | 6 | 852219 | Шайба регулировочная |
| 51 | 1 | 33.1111289-10 | Пружина |
| 52 | 1 | 33.1111325 | Шарик |
| 53 | 1 | 6007.1111285-01 | Корпус клапана |
| 54 | 1 | 42.1111032 | Ввертыш экранированный |
| 55 | 1 | 312630-П | Шайба |
| 56 | 1 | 42.1111186 | Крышка рейки |
| 57 | 1 | 421.1110869-10 | Прокладка |
| 58 | 2 | 312700-П29 | Шайба |
| 59 | 1 | 201420-П5 | Болт |
| 60 | 1 | 250608-П15 | Гайка |
| 61 | 1 | 852212 | Шайба |
| 62 | 1 | 42.1111905 | Ввертыш |
| 63 | 8 | 17.1111110 | Толкатель плунжера в сб. |
| 64 | 8 | 17.1111115 | Кольцо стопорное |
| 65 | 8 | 17.1111118 | Ролик толкателя |
| 66 | 8 | 17.1111114 | Толкатель плунжера |
| 67 | 8 | 17.1111124 | Ось ролика толкателя |

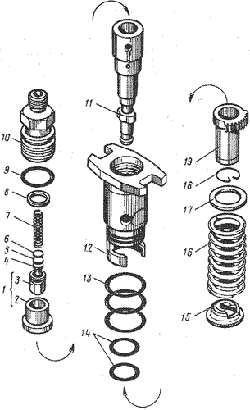

ТНВД ЯМЗ 236 НЕ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 604.1111005-10 | Топливный насос высокого давления в сб. | |
| 1 | 1 | 60.1111021-30 | Корпус насоса в сб. |
| 2 | 236-1111042-А | Втулка рейки | |
| 2 | 6 | 60.1111027 | Заглушка |
| 3 | 1 | 852606-П15 | Шайба |
| 4 | 1 | 4624120498 | Подшипник 7205А |
| 5 | 1 | 236-1111196 | Кольцо уплотнительное |
| 6 | 1 | 60.1111280-10 | Указатель начала подачи топлива |
| 7 | 2 | 236-1111193 | Прокладка крышки |
| 8 | 3 | 236-1111194 | Прокладка крышки |
| 9 | 3 | 236-1111195 | Прокладка крышки |
| 10 | 1 | 60.1111182-10 | Крышка подшипника |
| 11 | 4 | 311200-П29 | Винт |
| 12 | 1 | 2531312454 | Манжета 2,2-25*42-2 |
| 13 | 1 | 60.1111282-01 | Клапан перепускной в сб. |
| 14 | 1 | 852893-П15 | Пробка |
| 15 | 4 | 852205 | Прокладка |
| 16 | 4 | 852210 | Шайба |
| 17 | 1 | 60.1111289-10 | Пружина |
| 18 | 1 | 60.1111152 | Клапан |
| 19 | 1 | 60.1111285-10 | Корпус клапана |
| 20 | 1 | 60.1111286 | Ввертыш клапана |
| 1 | 60.1111306 | Заглушка | |
| 21 | 2 | 312630-П | Шайба |
| 22 | 1 | 238НБ-1111238 | Втулка рейки |
| 23 | 1 | 236-1111032 | Ввертыш корпуса |
| 24 | 1 | 310704-П29 | Винт |
| 25 | 6 | 901.1111102 | Клапан нагнетательный в сб. |
| 26 | 6 | 60.1111086 | Прокладка клапана |
| 27 | 6 | 33.1111108 | Пружина клапана |
| 28 | 6 | 60.1111113-10 | Упор клапана |
| 29 | 6 | 60.1111118-20 | Штуцер топливного насоса |
| 30 | 6 | 60.1111120 | Сухарь штуцера |
| 31 | 3 | 252134-П29 | Шайба |
| 32 | 3 | 250-508-П29 | Гайка |
| 33 | 3 | 201426-П29 | Болт |
| 34 | 1 | 236М-1111034-А | Ввертыш корпуса |
| 35 | 3 | 312327-П | Шайба |
| 36 | 1 | 310952-П15 | Винт |
| 37 | 2 | 316126-П15 | Пробка |
| 38 | 6 | 236М-1111083-А | Кольцо уплотнительное |
| 39 | 6 | 60.1111074-30 | Пара плунжерная |
| 40 | 1 | 236-1111040 | Рейка ТНВД |
| 41 | 1 | 60.1111169-01 | Экран |
| 42 | 2 | 852206 | Шайба |
| 43 | 2 | 236-1111245 | Кольцо уплотнительное |
| 44 | 1 | 80.1111425 | Паробка корпуса |
| 45 | 2 | 60.1111036 | Ввертыш корпуса |
| 46 | 2 | 852894-П15 | Пробка спуска воздуха |
| 47 | 6 | 236-1111122 | Винт установочный втулки плунжера |
| 48 | 1 | 852800 | Шпонка |
| 49 | 6 | 236-1111060-Б | Венец зубчатый в сб. |
| 50 | 6 | 60.1111062 | Венец зубчатый |
| 51 | 6 | 852384 | Винт |
| 52 | 6 | 236-1111064-Б | Втулка зубчатого венца |
| 53 | 6 | 236-1111150-Б | Тарелка пружины верхняя |
| 54 | 6 | 236-1111148-Б | Пружина толкателя |
| 55 | 6 | 236-1111151-Б | Тарелка пружины нижняя |
| 56 | 6 | 60.1111136-02 | Толкатель пружины в сб. |
| 57 | 1 | 314019-П | Шпонка |
| 58 | 1 | 312439-П15 | Шайба |
| 59 | 1 | 4624120453 | Подшипник 7204А |
| 60 | 1 | 236-1111177-Б3 | Опора кулачкового вала |
| 61 | 2 | 2531112013 | Кольцо 005-008-19-2-1 |
| 62 | 2 | 852011-П15 | Болт |
| 63 | 1 | 60.1111172-30 | вал кулачковый |
| 64 | 1 | 236-1111226-А2 | Прокладка крышки |
| 65 | 1 | 60.1111222 | Крышка ТНВД |
| 66 | 2 | 236-1111227-Б | Винт крепления крышки |
| 67 | 3 | 852203 | Шайба |
| 68 | 1 | 236-1111229-Б | Винт крепления крышки |
ТНВД ЯМЗ 236 НЕ2
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 133.1111005 | Топливный насос высокого давления в сб. | |
| 1 | 6 | 175.1111130-01 | Секция топливного насоса в сб. |
| 2 | 1 | 852212 | Шайба |
| 3 | 1 | 42.1111905 | Ввертыш |
| 4 | 1 | 316617-П29 | Ввертыш |
| 5 | 3 | 312768-П | Шайба |
| 6 | 24 | 42.1111386 | Прокладка регулировочная |
| 7 | 60 | 42.1111385-01 | Прокладка регулировочная |
| 8 | 6 | 17.1111375 | Фланец нажимной |
| 9 | 12 | 252156-П29 | Шайба |
| 10 | 12 | 250517-П29 | Гайка |
| 11 | 1 | 135.1111412 | Крышка защитная |
| 12 | 4 | 42.1111414 | Винт |
| 13 | 12 | 852301 | Шпилька |
| 14 | 1 | 310952-П15 | Винт |
| 15 | 1 | 17.1111032 | Ввертыш корпуса |
| 16 | 1 | 175.1111021 | Корпус насоса в сб. |
| 17 | 1 | 135.1111184 | Рейка ТНВД |
| 2 | 236-1111042-А | Втулка рейки | |
| 18 | 1 | 42.1111046 | Фиксатор |
| 19 | 1 | 852802 | Шпонка |
| 20 | 1 | 135.1111055 | Вал кулачковый |
| 21 | 1 | 314019-П | Шпонка |
| 22 | 1 | 42.1111082 | Кольцо упорное |
| 23 | 2 | 6-7506А | Подшипник роликовый |
| 24 | 2 | 42.1111087 | Шайба дистанционная |
| 25 | 2 | 42.1111063-10 | Опора кулачкового вала |
| 26 | 2 | 2531113015 | Кольцо 007-010-19-2-2 |
| 27 | 2 | 42.1111065 | Болт опоры |
| 28 | 2 | 42.1111163 | Кольцо пружинное |
| 29 | 1 | 42.1111077 | Втулка подшипников |
| 30 | 1 | 7511.1111450-10 | Гаситель крутильных колебаний |
| 31 | 1 | 60.1121114 | Пружина тарельчатая |
| 32 | 1 | 318-85304 | Гайка кольцевая |
| 33 | 4 | 17.1111129 | Фиксатор толкателя |
| 34 | 1 | 316186-П | Пробка |
| 35 | 1 | 258639-П15 | Штифт |
| 36 | 1 | 135.1111280 | Указатель начала подачи топлива |
| 37 | 1 | 852204 | Шайба |
| 38 | 1 | 252155-П29 | Шайба |
| 39 | 8 | 201458-П29 | Болт |
| 40 | 3 | 42.1111078 | Прокладка регулировочная |
| 41 | 7 | 42.1111079 | Прокладка регулировочная |
| 42 | 1 | 42.1111080 | Прокладка регулировочная |
| 43 | 1 | 2531112181 | Кольцо 068-074-36-2-1 |
| 44 | 1 | 175.1111072 | Крышка подшипника |
| 45 | 1 | 42.1111090 | Манжета |
| 46 | 6 | 252135-П2 | Шайба |
| 47 | 1 | 135.1111282 | Клапан перепускной в сб. |
| 48 | 1 | 318-85366 | Пробка |
| 49 | 1 | 852205 | Шайба |
| 50 | 6 | 852210 | Шайба |
| 51 | 1 | 17.1111148 | Пружина |
| 52 | 1 | 60.1111152 | Клапан |
| 53 | 1 | 6007.1111285-10 | Корпус клапана |
| 54 | 1 | 42.1111032 | Ввертыш экранированный |
| 55 | 1 | 312630-П | Шайба |
| 56 | 1 | 42.1111186 | Крышка рейки |
| 57 | 1 | 421.1110869 | Прокладка |
| 58 | 2 | 312700-П29 | Шайба |
| 59 | 1 | 201420-П5 | Болт |
| 60 | 1 | 250608-П15 | Гайка |
| 61 | 6 | 17.1111110 | Толкатель плунжера в сб. |
| 62 | 6 | 17.1111115 | Кольцо стопорное |
| 63 | 6 | 17.1111118 | Ролик толкателя |
| 64 | 6 | 17.1111114 | Толкатель плунжера в сб. |
| 65 | 6 | 17.1111124 | Осб ролика толкателя |
ТНВД ЯМЗ 236 БЕ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 607.1111005-10 | Топливный насос высокого давления в сб. | |
| 1 | 1 | 60.1111021-30 | Корпус насоса в сб. |
| 2 | 236-1111042-А | Втулка рейки | |
| 2 | 6 | 60.1111027 | Заглушка |
| 3 | 1 | 852606-П15 | Шайба |
| 4 | 1 | 4624120498 | Подшипник 7205А |
| 5 | 1 | 236-1111196 | Кольцо уплотнительное |
| 6 | 1 | 60.1111280-10 | Указатель начала подачи топлива |
| 7 | 2 | 236-1111193 | Прокладка крышки |
| 8 | 3 | 236-1111194 | Прокладка крышки |
| 9 | 3 | 236-1111195 | Прокладка крышки |
| 10 | 1 | 60.1111182-10 | Крышка подшипника |
| 11 | 4 | 311200-П29 | Винт |
| 12 | 1 | 2531312454 | Манжета 2,2-25*42-2 |
| 13 | 1 | 60.1111282-01 | Клапан перепускной в сб. |
| 14 | 1 | 852893-П15 | Пробка |
| 15 | 4 | 852205 | Прокладка |
| 16 | 4 | 852210 | Шайба |
| 17 | 1 | 60.1111289-10 | Пружина |
| 18 | 1 | 60.1111152 | Клапан |
| 19 | 1 | 60.1111285-10 | Корпус клапана |
| 20 | 1 | 60.1111286 | Ввертыш клапана |
| 1 | 60.1111306 | Заглушка | |
| 21 | 2 | 312630-П | Шайба |
| 22 | 1 | 238НБ-1111238 | Втулка рейки |
| 23 | 1 | 236-1111032 | Ввертыш корпуса |
| 24 | 1 | 310704-П29 | Винт |
| 25 | 6 | 901.1111102 | Клапан нагнетательный в сб. |
| 26 | 6 | 60.1111086 | Прокладка клапана |
| 27 | 6 | 33.1111108 | Пружина клапана |
| 28 | 6 | 60.1111113-10 | Упор клапана |
| 29 | 6 | 60.1111118-20 | Штуцер топливного насоса |
| 30 | 6 | 60.1111120 | Сухарь штуцера |
| 31 | 3 | 252134-П29 | Шайба |
| 32 | 3 | 250-508-П29 | Гайка |
| 33 | 3 | 201426-П29 | Болт |
| 34 | 1 | 236М-1111034-А | Ввертыш корпуса |
| 35 | 3 | 312327-П | Шайба |
| 36 | 1 | 310952-П15 | Винт |
| 37 | 2 | 316126-П15 | Пробка |
| 38 | 6 | 236М-1111083-А | Кольцо уплотнительное |
| 39 | 6 | 60.1111074-30 | Пара плунжерная |
| 40 | 1 | 236-1111040 | Рейка ТНВД |
| 41 | 1 | 60.1111169-01 | Экран |
| 42 | 2 | 852206 | Шайба |
| 43 | 2 | 236-1111245 | Кольцо уплотнительное |
| 44 | 1 | 80.1111425 | Паробка корпуса |
| 45 | 2 | 60.1111036 | Ввертыш корпуса |
| 46 | 2 | 852894-П15 | Пробка спуска воздуха |
| 47 | 6 | 236-1111122 | Винт установочный втулки плунжера |
| 48 | 1 | 852800 | Шпонка |
| 49 | 6 | 236-1111060-Б | Венец зубчатый в сб. |
| 50 | 6 | 60.1111062 | Венец зубчатый |
| 51 | 6 | 852384 | Винт |
| 52 | 6 | 236-1111064-Б | Втулка зубчатого венца |
| 53 | 6 | 236-1111150-Б | Тарелка пружины верхняя |
| 54 | 6 | 236-1111148-Б | Пружина толкателя |
| 55 | 6 | 236-1111151-Б | Тарелка пружины нижняя |
| 56 | 6 | 60.1111136-02 | Толкатель пружины в сб. |
| 57 | 1 | 314019-П | Шпонка |
| 58 | 1 | 312439-П15 | Шайба |
| 59 | 1 | 4624120453 | Подшипник 7204А |
| 60 | 1 | 236-1111177-Б3 | Опора кулачкового вала |
| 61 | 2 | 2531112013 | Кольцо 005-008-19-2-1 |
| 62 | 2 | 852011-П15 | Болт |
| 63 | 1 | 60.1111172-30 | вал кулачковый |
| 64 | 1 | 236-1111226-А2 | Прокладка крышки |
| 65 | 1 | 60.1111222 | Крышка ТНВД |
| 66 | 2 | 236-1111227-Б | Винт крепления крышки |
| 67 | 3 | 852203 | Шайба |
| 68 | 1 | 236-1111229-Б | Винт крепления крышки |
ТНВД ЯМЗ 236 БЕ2
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 133.1111005-10 | Топливный насос высокого давления в сб. | |
| 1 | 6 | 175.1111130-01 | Секция топливного насоса в сб. |
| 2 | 1 | 852212 | Шайба |
| 3 | 1 | 42.1111905 | Ввертыш |
| 4 | 1 | 316617-П29 | Ввертыш |
| 5 | 3 | 312768-П | Шайба |
| 6 | 24 | 42.1111386 | Прокладка регулировочная |
| 7 | 60 | 42.1111385-01 | Прокладка регулировочная |
| 8 | 6 | 17.1111375 | Фланец нажимной |
| 9 | 12 | 252156-П29 | Шайба |
| 10 | 12 | 250517-П29 | Гайка |
| 11 | 1 | 135.1111412 | Крышка защитная |
| 12 | 4 | 42.1111414 | Винт |
| 13 | 12 | 852301 | Шпилька |
| 14 | 1 | 310952-П15 | Винт |
| 15 | 1 | 17.1111032 | Ввертыш корпуса |
| 16 | 1 | 175.1111021 | Корпус насоса в сб. |
| 17 | 1 | 135.1111184 | Рейка ТНВД |
| 2 | 236-1111042-А | Втулка рейки | |
| 18 | 1 | 42.1111046 | Фиксатор |
| 19 | 1 | 852802 | Шпонка |
| 20 | 1 | 135.1111055 | Вал кулачковый |
| 21 | 1 | 314019-П | Шпонка |
| 22 | 1 | 42.1111082 | Кольцо упорное |
| 23 | 2 | 6-7506А | Подшипник роликовый |
| 24 | 2 | 42.1111087 | Шайба дистанционная |
| 25 | 2 | 42.1111063-10 | Опора кулачкового вала |
| 26 | 2 | 2531113015 | Кольцо 007-010-19-2-2 |
| 27 | 2 | 42.1111065 | Болт опоры |
| 28 | 2 | 42.1111163 | Кольцо пружинное |
| 29 | 1 | 42.1111077 | Втулка подшипников |
| 30 | 1 | 7511.1111450-10 | Гаситель крутильных колебаний |
| 31 | 1 | 60.1121114 | Пружина тарельчатая |
| 32 | 1 | 318-85304 | Гайка кольцевая |
| 33 | 4 | 17.1111129 | Фиксатор толкателя |
| 34 | 1 | 316186-П | Пробка |
| 35 | 1 | 258639-П15 | Штифт |
| 36 | 1 | 135.1111280 | Указатель начала подачи топлива |
| 37 | 1 | 852204 | Шайба |
| 38 | 1 | 252155-П29 | Шайба |
| 39 | 8 | 201458-П29 | Болт |
| 40 | 3 | 42.1111078 | Прокладка регулировочная |
| 41 | 7 | 42.1111079 | Прокладка регулировочная |
| 42 | 1 | 42.1111080 | Прокладка регулировочная |
| 43 | 1 | 2531112181 | Кольцо 068-074-36-2-1 |
| 44 | 1 | 175.1111072 | Крышка подшипника |
| 45 | 1 | 42.1111090 | Манжета |
| 46 | 6 | 252135-П2 | Шайба |
| 47 | 1 | 135.1111282 | Клапан перепускной в сб. |
| 48 | 1 | 318-85366 | Пробка |
| 49 | 1 | 852205 | Шайба |
| 50 | 6 | 852210 | Шайба |
| 51 | 1 | 17.1111148 | Пружина |
| 52 | 1 | 60.1111152 | Клапан |
| 53 | 1 | 6007.1111285-10 | Корпус клапана |
| 54 | 1 | 42.1111032 | Ввертыш экранированный |
| 55 | 1 | 312630-П | Шайба |
| 56 | 1 | 42.1111186 | Крышка рейки |
| 57 | 1 | 421.1110869 | Прокладка |
| 58 | 2 | 312700-П29 | Шайба |
| 59 | 1 | 201420-П5 | Болт |
| 60 | 1 | 250608-П15 | Гайка |
| 61 | 6 | 17.1111110 | Толкатель плунжера в сб. |
| 62 | 6 | 17.1111115 | Кольцо стопорное |
| 63 | 6 | 17.1111118 | Ролик толкателя |
| 64 | 6 | 17.1111114 | Толкатель плунжера в сб. |
| 65 | 6 | 17.1111124 | Осб ролика толкателя |
ТНВД ЯМЗ 7601.10
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 133.1111005 | Топливный насос высокого давления в сб. | |
| 1 | 6 | 175.1111130-01 | Секция топливного насоса в сб. |
| 2 | 1 | 852212 | Шайба |
| 3 | 1 | 42.1111905 | Ввертыш |
| 4 | 1 | 316617-П29 | Ввертыш |
| 5 | 3 | 312768-П | Шайба |
| 6 | 24 | 42.1111386 | Прокладка регулировочная |
| 7 | 60 | 42.1111385-01 | Прокладка регулировочная |
| 8 | 6 | 17.1111375 | Фланец нажимной |
| 9 | 12 | 252156-П29 | Шайба |
| 10 | 12 | 250517-П29 | Гайка |
| 11 | 1 | 135.1111412 | Крышка защитная |
| 12 | 4 | 42.1111414 | Винт |
| 13 | 12 | 852301 | Шпилька |
| 14 | 1 | 310952-П15 | Винт |
| 15 | 1 | 17.1111032 | Ввертыш корпуса |
| 16 | 1 | 175.1111021 | Корпус насоса в сб. |
| 17 | 1 | 135.1111184 | Рейка ТНВД |
| 2 | 236-1111042-А | Втулка рейки | |
| 18 | 1 | 42.1111046 | Фиксатор |
| 19 | 1 | 852802 | Шпонка |
| 20 | 1 | 135.1111055 | Вал кулачковый |
| 21 | 1 | 314019-П | Шпонка |
| 22 | 1 | 42.1111082 | Кольцо упорное |
| 23 | 2 | 6-7506А | Подшипник роликовый |
| 24 | 2 | 42.1111087 | Шайба дистанционная |
| 25 | 2 | 42.1111063-10 | Опора кулачкового вала |
| 26 | 2 | 2531113015 | Кольцо 007-010-19-2-2 |
| 27 | 2 | 42.1111065 | Болт опоры |
| 28 | 2 | 42.1111163 | Кольцо пружинное |
| 29 | 1 | 42.1111077 | Втулка подшипников |
| 30 | 1 | 7511.1111450-10 | Гаситель крутильных колебаний |
| 31 | 1 | 60.1121114 | Пружина тарельчатая |
| 32 | 1 | 318-85304 | Гайка кольцевая |
| 33 | 4 | 17.1111129 | Фиксатор толкателя |
| 34 | 1 | 316186-П | Пробка |
| 35 | 1 | 258639-П15 | Штифт |
| 36 | 1 | 135.1111280 | Указатель начала подачи топлива |
| 37 | 1 | 852204 | Шайба |
| 38 | 1 | 252155-П29 | Шайба |
| 39 | 8 | 201458-П29 | Болт |
| 40 | 3 | 42.1111078 | Прокладка регулировочная |
| 41 | 7 | 42.1111079 | Прокладка регулировочная |
| 42 | 1 | 42.1111080 | Прокладка регулировочная |
| 43 | 1 | 2531112181 | Кольцо 068-074-36-2-1 |
| 44 | 1 | 175.1111072 | Крышка подшипника |
| 45 | 1 | 42.1111090 | Манжета |
| 46 | 6 | 252135-П2 | Шайба |
| 47 | 1 | 135.1111282 | Клапан перепускной в сб. |
| 48 | 1 | 318-85366 | Пробка |
| 49 | 1 | 852205 | Шайба |
| 50 | 6 | 852210 | Шайба |
| 51 | 1 | 17.1111148 | Пружина |
| 52 | 1 | 60.1111152 | Клапан |
| 53 | 1 | 6007.1111285-10 | Корпус клапана |
| 54 | 1 | 42.1111032 | Ввертыш экранированный |
| 55 | 1 | 312630-П | Шайба |
| 56 | 1 | 42.1111186 | Крышка рейки |
| 57 | 1 | 421.1110869 | Прокладка |
| 58 | 2 | 312700-П29 | Шайба |
| 59 | 1 | 201420-П5 | Болт |
| 60 | 1 | 250608-П15 | Гайка |
| 61 | 6 | 17.1111110 | Толкатель плунжера в сб. |
| 62 | 6 | 17.1111115 | Кольцо стопорное |
| 63 | 6 | 17.1111118 | Ролик толкателя |
| 64 | 6 | 17.1111114 | Толкатель плунжера в сб. |
| 65 | 6 | 17.1111124 | Осб ролика толкателя |
Топливный насос высокого давления ЯМЗ 8421.10
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 421.1111005 | ТНВД в сборе | |
| 1 | 1 | 42.1111021 | Корпус насоса с втулками |
| 2 | 2 | 42.1111087 | Шайба подшипника дистанционная |
| 3 | 2 | 6-7506НА | Подшипник кулачкового вала |
| 4 | 1 | 42.1111077 | Втулка подшипника |
| 5 | 1 | 42.1111082 | Кольцо упорное |
| 6 | 1 | 42.1111181 | Рейка насоса |
| 7 | 8 | 42.1111110-20 | Толкатель плунжера в сб |
| 8 | 8 | 42.1111122 | Втулка ролика |
| 9 | 8 | 42.1111118 | Ролик толкателя |
| 10 | 8 | 42.1111124 | Ось ролика |
| 11 | 8 | 42.1111112 | Толкатель с сухарем |
| 12 | 8 | 42.1111125 | Пята толкателя |
| 13 | 1 | 42.1111425 | Пробка толкательного канала |
| 14 | 1 | 240Н-1011449 | Кольцо уплотнительное |
| 15 | 8 | 421.1111039-30 | Секция топливного насоса в сб |
| 16 | 4 | 200463-П29 | Болт |
| 17 | 4 | 252136-П2 | Шайба |
| 18 | 4 | 312355-П29 | Шайба |
| 19 | 1 | 316186-П29 | Пробка |
| 20 | 3 | 312768-П | Прокладка |
| 21 | 64 | 42.1111385 | Прокладка регулировочная |
| 22 | 32 | 42.1111386 | Прокладка регулировочная |
| 23 | 16 | 252156-п29 | Шайба |
| 24 | 16 | 250517-П29 | Гайка |
| 25 | 1 | 42.1111412 | Крышка защитная |
| 26 | 4 | 42.1111414 | Винт крепления крышки |
| 27 | 16 | 45 9536 1057 | Шпилька |
| 28 | 8 | 42.1111375 | Фланец нажимной |
| 29 | 1 | 8421.1111538-01 | Трубка подвода масла в сб |
| 30 | 1 | 312630-П | Шайба |
| 31 | 1 | 42.1111032 | Ввертыш экранированный |
| 32 | 2 | 300122-П29 | Болт |
| 33 | 5 | 312482-П | Шайба |
| 34 | 1 | 33.1111300 | Пробка клапана |
| 35 | 1 | 1/02844/60(ваз) | Прокладка |
| 36 | 3 | 870617-П | Шайба регулировочная |
| 37 | 1 | 33.1111289-10 | Пружина клапана |
| 38 | 1 | 33.1111325 | Шарик |
| 39 | 1 | 33.1111285 | Корпус клапана |
| 40 | 1 | 45 9824 5266 | Шпонка сегментная |
| 41 | 1 | 201420-П15 | Болт |
| 42 | 1 | 250608-П15 | Гайка |
| 43 | 6 | 201458-П29 | Болт |
| 44 | 6 | 252135-П29 | Шайба |
| 45 | 2 | 312700-П29 | Шайба |
| 46 | 42.1111186 | Крышка рейки | |
| 47 | 1 | 421.1110869 | Прокладка |
| 48 | 1 | 42.1111055 | Вал кулачковый |
| 49 | 2 | 42.1111063 | Опора кулачкового вала |
| 50 | 2 | 310264-П29 | Болт |
| 51 | 4 | 201-1015624 | Прокладка |
| 52 | 2 | 852619-П | Шайба |
| 53 | 1 | 42.1111905 | Ввертыш |
| 54 | 1 | 314019-П | Шпонка |
| 55 | 1 | 236-1111154-А | Стопор винта |
| 56 | 1 | 842.1111570 | Трубка отвода масла в сб |
| 57 | 1 | 33.1106245 | Винт стопорный |
| 58 | 1 | 312753-П | Прокладка |
| 59 | 2 | 316617-П29 | Ввертыш |
| 60 | 1 | 316619-П29 | Ввертыш |
| 61 | 1 | 852882-П29 | Пробка спуска воздуха |
| 62 | 4 | 25 3111 3015 | Кольцо 007-010-19-2-2 |
| 63 | 4 | 42.1111085 | Колпачок |
| 64 | 4 | 42.1111065 | Болт опоры кулачкового вала |
| 65 | 1 | 42.1111280 | Указатель начала подачи топлива |
| 66 | 1 | 42.1111080 | Прокладка регулировочная |
| 67 | 7 | 42.1111079 | Прокладка регулировочная |
| 68 | 3 | 42.1111078 | Прокладка регулировочная |
| 69 | 1 | 25 3111 2181 | Кольцо 068-074-36-2-1 |
| 70 | 1 | 42.1111072-10 | Крышка подшипника |
| 71 | 1 | 840.1029438-01 | Манжета |
| 72 | 1 | 42.1111332-10 | Маховик топливного насоса |
| 73 | 1 | 252161-П29 | Шайба |
| 74 | 1 | 250565-П29 | Гайка |
Топливный насос высокого давления ЯМЗ 8424.10
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 424.1111005 | ТНВД в сборе | |
| 1 | 1 | 42.1111021 | Корпус насоса с втулками |
| 2 | 2 | 42.1111087 | Шайба подшипника дистанционная |
| 3 | 2 | 6-7506НА | Подшипник кулачкового вала |
| 4 | 1 | 42.1111077 | Втулка подшипника |
| 5 | 1 | 42.1111082 | Кольцо упорное |
| 6 | 1 | 42.1111181 | Рейка насоса |
| 7 | 8 | 42.1111110-20 | Толкатель плунжера в сб |
| 8 | 8 | 42.1111122 | Втулка ролика |
| 9 | 8 | 42.1111118 | Ролик толкателя |
| 10 | 8 | 42.1111124 | Ось ролика |
| 11 | 8 | 42.1111112 | Толкатель с сухарем |
| 12 | 8 | 42.1111125 | Пята толкателя |
| 13 | 1 | 42.1111425 | Пробка толкательного канала |
| 14 | 1 | 240Н-1011449 | Кольцо уплотнительное |
| 15 | 8 | 421.1111039-30 | Секция топливного насоса в сб |
| 16 | 4 | 200463-П29 | Болт |
| 17 | 4 | 252136-П2 | Шайба |
| 18 | 4 | 312355-П29 | Шайба |
| 19 | 1 | 316186-П29 | Пробка |
| 20 | 3 | 312768-П | Прокладка |
| 21 | 64 | 42.1111385 | Прокладка регулировочная |
| 22 | 32 | 42.1111386 | Прокладка регулировочная |
| 23 | 16 | 252156-п29 | Шайба |
| 24 | 16 | 250517-П29 | Гайка |
| 25 | 1 | 42.1111412 | Крышка защитная |
| 26 | 4 | 42.1111414 | Винт крепления крышки |
| 27 | 16 | 45 9536 1057 | Шпилька |
| 28 | 8 | 42.1111375 | Фланец нажимной |
| 29 | 1 | 8421.1111538-01 | Трубка подвода масла в сб |
| 30 | 1 | 312630-П | Шайба |
| 31 | 1 | 42.1111032 | Ввертыш экранированный |
| 32 | 2 | 300122-П29 | Болт |
| 33 | 5 | 312482-П | Шайба |
| 34 | 1 | 33.1111300 | Пробка клапана |
| 35 | 1 | 1/02844/60(ваз) | Прокладка |
| 36 | 3 | 870617-П | Шайба регулировочная |
| 37 | 1 | 33.1111289-10 | Пружина клапана |
| 38 | 1 | 33.1111325 | Шарик |
| 39 | 1 | 33.1111285 | Корпус клапана |
| 40 | 1 | 45 9824 5266 | Шпонка сегментная |
| 41 | 1 | 201420-П15 | Болт |
| 42 | 1 | 250608-П15 | Гайка |
| 43 | 6 | 201458-П29 | Болт |
| 44 | 6 | 252135-П29 | Шайба |
| 45 | 2 | 312700-П29 | Шайба |
| 46 | 42.1111186 | Крышка рейки | |
| 47 | 1 | 421.1110869 | Прокладка |
| 48 | 1 | 42.1111055 | Вал кулачковый |
| 49 | 2 | 42.1111063 | Опора кулачкового вала |
| 50 | 2 | 310264-П29 | Болт |
| 51 | 4 | 201-1015624 | Прокладка |
| 52 | 2 | 852619-П | Шайба |
| 53 | 1 | 42.1111905 | Ввертыш |
| 54 | 1 | 314019-П | Шпонка |
| 55 | 1 | 236-1111154-А | Стопор винта |
| 56 | 1 | 842.1111570 | Трубка отвода масла в сб |
| 57 | 1 | 33.1106245 | Винт стопорный |
| 58 | 1 | 312753-П | Прокладка |
| 59 | 2 | 316617-П29 | Ввертыш |
| 60 | 1 | 316619-П29 | Ввертыш |
| 61 | 1 | 852882-П29 | Пробка спуска воздуха |
| 62 | 4 | 25 3111 3015 | Кольцо 007-010-19-2-2 |
| 63 | 4 | 42.1111085 | Колпачок |
| 64 | 4 | 42.1111065 | Болт опоры кулачкового вала |
| 65 | 1 | 42.1111280 | Указатель начала подачи топлива |
| 66 | 1 | 42.1111080 | Прокладка регулировочная |
| 67 | 7 | 42.1111079 | Прокладка регулировочная |
| 68 | 3 | 42.1111078 | Прокладка регулировочная |
| 69 | 1 | 25 3111 2181 | Кольцо 068-074-36-2-1 |
| 70 | 1 | 42.1111072-10 | Крышка подшипника |
| 71 | 1 | 840.1029438-01 | Манжета |
| 72 | 1 | 42.1111332-10 | Маховик топливного насоса |
| 73 | 1 | 252161-П29 | Шайба |
| 74 | 1 | 250565-П29 | Гайка |
Топливный насос высокого давления ЯМЗ 850.10
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 444.1111005-30 | Топливный насос высокого давления в сб. | |
| 1 | 1 | 44.1111021-10 | Корпус насоса с втулками |
| 2 | 2 | 42.1111087 | Шайба подшипника дистанционная |
| 3 | 2 | 6-7506НА | Подшипник кулачкового вала |
| 4 | 1 | 42.1111077 | Втулка подшипников |
| 5 | 1 | 42.1111082 | Кольцо упорное |
| 6 | 1 | 44.1111181 | Рейка насоса |
| 7 | 1 | 250608-П15 | Гайка |
| 8 | 1 | 201420-П15 | Болт |
| 9 | 1 | 42.1111425 | Пробка топливного канала |
| 10 | 1 | 240Н-1011449 | Кольцо уплотнительное |
| 11 | 3 | 312768-П | Прокладка |
| 12 | 1 | 316186-П29 | Пробка |
| 13 | 12 | 42.1111110-20 | Толкатель плунжера в сб. |
| 14 | 12 | 42.1111122 | Втулка ролика |
| 15 | 12 | 42.1111118 | Ролик толкателя |
| 16 | 12 | 42.1111124 | Ось ролика |
| 17 | 12 | 42.1111112 | Толкатель с сухарем |
| 18 | 12 | 42.1111125 | Пята толкателя |
| 19 | 6 | 421.1111039-30 | Секция топливного насоса в сб. |
| 19 | 6 | 421.1111040-30 | Секция топливного насоса в сб. |
| 20 | 4 | 200463-П29 | Болт |
| 21 | 4 | 252136-П2 | Шайба |
| 22 | 4 | 312355-П29 | Шайба |
| 23 | 24 | 4595361057 | Шпилька |
| 24 | 48 | 42.1111386 | Прокладка регулировочная |
| 25 | 96 | 42.1111385 | Прокладка регулировочная |
| 26 | 12 | 42.1111375 | Фланец нажимной |
| 27 | 24 | 252156-П29 | Шайба |
| 28 | 24 | 250517-П29 | Гайка |
| 29 | 1 | 8401.1111538 | Трубка подвода масла в сб. |
| 30 | 1 | 44.1111412 | Крышка защитная |
| 31 | 4 | 42.1111414 | Винт крепления крышки |
| 32 | 2 | 310122-П29 | Болт |
| 33 | 5 | 312482-П34 | Прокладка |
| 34 | 1 | 312630-П | Прокладка |
| 35 | 1 | 42.1111032 | Ввертыш экранированный |
| 36 | 1 | 42.1111186 | Крышка рейки |
| 37 | 1 | 33.1111285 | Корпус клапана |
| 38 | 1 | 33.1111325 | Шарик |
| 39 | 1 | 33.1111289-10 | Пружина клапана |
| 40 | 3 | 870617-П | Шайба регулировочная |
| 41 | 1 | 1/02844/60 | Прокладка |
| 42 | 1 | 33.1111300 | Пробка клапана |
| 43 | 1 | 852802-П | Шпонка сегментная |
| 44 | 1 | 44.1111055-10 | Вал кулачковый |
| 45 | 6 | 201458-П29 | Болт |
| 46 | 6 | 252135-П29 | Шайба |
| 47 | 2 | 312700-П29 | Шайба |
| 48 | 1 | 421.1110869 | Прокладка |
| 49 | 1 | 314019-П | Шпонка сегментная |
| 50 | 4 | 42.1111063 | Опора кулачкового вала |
| 51 | 4 | 201-1015624 | Прокладка |
| 52 | 2 | 310264-П29 | Болт |
| 53 | 1 | 42.1111905 | Ввертыш |
| 54 | 2 | 852619-П | Шайба |
| 55 | 1 | 236-1111154-А | Стопор винта |
| 56 | 1 | 840.1111570 | Трубка |
| 57 | 2 | 316617-П29 | Ввертыш |
| 58 | 1 | 33.1106245 | Винт стопорный |
| 59 | 1 | 852882-П29 | Прбка спуска воздуха |
| 60 | 1 | 316619-П29 | Ввертыш |
| 61 | 3 | 4595361003 | Шпилька |
| 62 | 1 | 240-1106285 | Прокладка |
| 63 | 1 | 240-1111258 | Заглушка корпуса насоса |
| 64 | 3 | 252134-П29 | Шайба |
| 65 | 3 | 250508-П29 | Гайка |
| 66 | 8 | 2531113015 | Кольцо 007-010-19-2-2 |
| 67 | 4 | 42.1111085 | Колпачок |
| 68 | 8 | 42.1111065 | Болт опры кулачкового вала |
| 69 | 1 | 42.1111280 | Указатель начала подачи топлива |
| 70 | 1 | 42.1111080 | Прокладка регулировочная |
| 71 | 7 | 42.1111079 | Прокладка регулировочная |
| 72 | 3 | 42.1111078 | Прокладка регулировочная |
| 73 | 1 | 2531112181 | Кольцо 068-074-36-2-1 |
| 74 | 1 | 42.1111072-10 | Крышка подшипника |
| 75 | 1 | 840.1029438-01 | Манжета в сб. |
| 76 | 1 | 42.1111332-10 | Маховик топливного насоса |
| 77 | 1 | 252161-П29 | Шайба |
| 78 | 1 | 250565-П29 | Гайка |
ТНВД ЯМЗ 238БЕ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 807.1111005-50 | Топлоивный насос высокого давления в сб. | |
| 1 | 807.1111006-50 | Топлоивный насос высокого давления в сб. | |
| 1 | 1 | 80.1111021-30 | Корпус насоса в сб. |
| 1 | 236-1111042-А | Втулка рейки | |
| 2 | 8 | 236-1111027 | Заглушка |
| 3 | 1 | 852606-П15 | Шайба |
| 4 | 1 | 4 624 120 498 | Подшипник 7205А |
| 5 | 1 | 236-1111196 | Кольцо уплотнительное |
| 6 | 1 | 60.1111280-10 | Указатель начала подачи топлива |
| 7 | 2 | 236-1111193 | Прокладка крышки |
| 8 | 3 | 236-1111194 | Прокладка крышки |
| 9 | 3 | 236-1111195 | Прокладка крышки |
| 10 | 1 | 60.1111182-10 | Крышка подшипника |
| 11 | 4 | 311200-П29 | Винт |
| 12 | 1 | 2 531 312 454 | Манжета 2,2-25*42-2 |
| 13 | 2 | 312630-П | Шайба |
| 14 | 1 | 60.1111286 | ввертыш клапана |
| 15 | 1 | 60.1111282-01 | Клапан перепускной в сб. |
| 16 | 1 | 852893-П15 | Пробка |
| 17 | 4 | 852205 | Шайба |
| 18 | 4 | 852210 | Шайба |
| 19 | 1 | 60.1111289-10 | Пружина |
| 20 | 1 | 60.1111152 | Клапан |
| 21 | 1 | 60.1111285-10 | Корпус клапана |
| 22 | 1 | 238НБ-1111238 | Втулка рейки |
| 23 | 1 | 310704-П29 | Винт |
| 24 | 1 | 236-1111032 | Ввертыш корпуса |
| 25 | 8 | 901.1111102-10 | Клапан нагнетательный в сб. |
| 26 | 8 | 60.1111086 | Прокладка корпуса |
| 27 | 8 | 33.1111108 | Пружина клапана |
| 28 | 8 | 60.1111113-10 | Упор клапана |
| 29 | 8 | 60.1111118-20 | Штуцер топливного насоса |
| 30 | 8 | 60.1111120 | Сухарь штуцера |
| 31 | 4 | 252134-П29 | Шайба |
| 32 | 4 | 250508-П29 | Гайка |
| 33 | 4 | 201426-П29 | Болт |
| 34 | 2 | 236М-1111034-А | Ввертыш корпуса |
| 35 | 3 | 312327-П | Шайба |
| 36 | 1 | 310952-П15 | Винт |
| 37 | 2 | 316126-П15 | Пробка |
| 38 | 1 | 238-1111040 | Рейка ТНВД |
| 39 | 8 | 236М-1111083-А | Кольцо уплотнительное |
| 40 | 8 | 60.1111074-30 | Пара плунжерная |
| 41 | 1 | 80.1111169-01 | Экран |
| 42 | 2 | 236-1111245 | Кольцо уплотнительное |
| 43 | 2 | 80.1111425 | Пробка корпуса |
| 44 | 2 | 852206 | Шайба |
| 45 | 2 | 236-1111036 | Ввертыш корпуса |
| 46 | 2 | 852894-П15 | Пробка спуска воздуха |
| 47 | 8 | 236-1111122 | Винт установочный втулки плунжера |
| 48 | 1 | 852800 | Шпонка |
| 49 | 1 | 80.1111172-30 | Вал кулачковый |
| 50 | 8 | 60.1111136-02 | Толкатель плунжера в сб. |
| 51 | 8 | 236-1111151-Б | Тарелка пружины нижняя |
| 52 | 8 | 236-1111148-Б | Пружина толкателя |
| 53 | 8 | 236-1111150-Б | Тарелка пружины верхняя |
| 54 | 8 | 236-1111064-Б | Втулка зубчатого венца |
| 55 | 8 | 60.1111062 | Венец зубчатый |
| 56 | 8 | 852384 | Винт |
| 57 | 8 | 236-1111060-Б | Венец зубчатый в сб. |
| 58 | 2 | 314019-П | Шпонка |
| 59 | 2 | 312439-П15 | Шайба |
| 60 | 1 | 4 624 120 453 | Подшипник 7204А |
| 61 | 1 | 236-1111177-Б3 | Опора кулачкового вала |
| 62 | 2 | 2 531 112 013 | Кольцо 005-008-19-2-2 |
| 63 | 2 | 852011-П15 | Болт |
| 64 | 1 | 238-1111226-А2 | Прокладка крышки |
| 65 | 1 | 80.1111222 | Крышка ТНВД |
| 66 | 2 | 236-1111227-Б | Винт крепления крышки |
| 67 | 4 | 852203 | Шайба |
| 68 | 2 | 236-1111229-Б | Винт крепления крышки |
ТНВД ЯМЗ 238БЕ2
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 173.1111006-01 | Топливный насос высокого давления в сб. | |
| 1 | 8 | 175.1111130-01 | Секция топливного насоса в сб. |
| 2 | 3 | 250508-П29 | Гайка |
| 3 | 3 | 252154-П29 | Шайба |
| 4 | 1 | 175.1111024 | Фланец |
| 5 | 1 | 240-1106285 | Прокладка |
| 6 | 16 | 250517-П29 | Гайка |
| 7 | 16 | 252156-П29 | Шайба |
| 8 | 8 | 17.1111375 | Фланец нажимной |
| 9 | 3 | 4 505 361 005 | Шпилька |
| 10 | 80 | 42.1111385-01 | Прокладка регуливочная |
| 11 | 32 | 42.1111386 | Прокладка регулировочная |
| 12 | 1 | 310952-П15 | Винт |
| 13 | 16 | 852301 | Шпилька |
| 14 | 1 | 42.1111412 | Крышка защитная |
| 15 | 2 | 42.1111414 | Винт |
| 16 | 2 | 42.1111414-10 | Винт |
| 17 | 1 | 17.1111032 | Ввертыш корпуса |
| 18 | 2 | 312768-П | Шайба |
| 19 | 1 | 175.1111021 | Корпус насоса в сб. |
| 20 | 1 | 42.1111181-01 | Рейка топливного насоса высокого давления |
| 21 | 1 | 42.1111046 | Фиксатор |
| 22 | 1 | 852802 | Шпонка |
| 23 | 1 | 175.1111055 | Вал кулачковый |
| 24 | 1 | 314019-П | Шпонка |
| 25 | 1 | 42.1111082 | Кольцо упорное |
| 26 | 2 | 6-7506А | Подшипник роликовый |
| 27 | 2 | 42.1111087 | Шайба дистанционная |
| 28 | 2 | 42.1111063-10 | Опора кулачкового вала |
| 29 | 4 | 2 531 113 015 | Кольцо 007-010-19-2-2 |
| 30 | 4 | 42.1111065 | Болт опоры |
| 31 | 2 | 42.1111063 | Кольцо пружинное |
| 32 | 1 | 42.1111077 | Втулка подшипника |
| 33 | 1 | 7511.1111450-10 | Гаситель крутильных колебаний топливного насоса высокого давления |
| 34 | 1 | 60.1121114 | Пружина тарельчатая |
| 35 | 1 | 318-85304 | Гайка кольцевая |
| 36 | 4 | 17.1111129 | Фиксатор толкателя |
| 37 | 1 | 316186-П | Пробка |
| 38 | 1 | 258639-П15 | Штифт |
| 39 | 1 | 135.1111280 | Указатель начала подачи топлива |
| 40 | 1 | 852204 | Шайба |
| 41 | 1 | 252155-П29 | Шайба |
| 42 | 7 | 201458-П29 | Болт |
| 43 | 6 | 42.1111078 | Прокладка регулировочная |
| 44 | 7 | 42.1111079 | Прокладка регулировочная |
| 45 | 1 | 42.1111080 | Прокладка регулировочная |
| 46 | 1 | 2 531 112 181 | Кольцо 068-074-36-2-1 |
| 47 | 1 | 175.1111072 | Крышка подшипника |
| 48 | 1 | 42.1111090 | Манжета |
| 49 | 6 | 252135-П2 | Шайба |
| 50 | 1 | 135.1111282 | Клапан перепускной в сб. |
| 51 | 1 | 318-85366 | Пробка |
| 52 | 1 | 852205 | Шайба |
| 53 | 6 | 852210 | Шайба |
| 54 | 1 | 17.1111148 | Пружина |
| 55 | 1 | 60.1111152 | Клапан |
| 56 | 1 | 6007.1111285-10 | Корпус клапана |
| 57 | 1 | 42.1111032 | Ввертыш экранированный |
| 58 | 1 | 312630-П | Шайба |
| 59 | 1 | 42.1111186 | Крышка рейки |
| 60 | 1 | 421.1110869 | Прокладка |
| 61 | 2 | 312700-П29 | Шайба |
| 62 | 1 | 201420-П5 | Болт |
| 63 | 1 | 250608-П15 | Гайка |
| 64 | 1 | 852212 | Шайба |
| 65 | 1 | 42.1111905 | Ввертыш |
| 66 | 1 | 17.1111110 | Толкатель плунжера в сб. |
| 67 | 8 | 17.1111115 | Кольцо стопорное |
| 68 | 8 | 17.1111118 | Ролик толкателя |
| 69 | 8 | 17.1111114 | Толкатель плунжера в сб. |
| 70 | 8 | 17.1111124 | Ось ролика толкателя |
ТНВД ЯМЗ 238ДЕ
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 806.1111005-50 | Топлоивный насос высокого давления в сб. | |
| 1 | 806.1111006-50 | Топлоивный насос высокого давления в сб. | |
| 1 | 1 | 80.1111021-30 | Корпус насоса в сб. |
| 1 | 236-1111042-А | Втулка рейки | |
| 2 | 8 | 236-1111027 | Заглушка |
| 3 | 1 | 852606-П15 | Шайба |
| 4 | 1 | 4 624 120 498 | Подшипник 7205А |
| 5 | 1 | 236-1111196 | Кольцо уплотнительное |
| 6 | 1 | 60.1111280-10 | Указатель начала подачи топлива |
| 7 | 2 | 236-1111193 | Прокладка крышки |
| 8 | 3 | 236-1111194 | Прокладка крышки |
| 9 | 3 | 236-1111195 | Прокладка крышки |
| 10 | 1 | 60.1111182-10 | Крышка подшипника |
| 11 | 4 | 311200-П29 | Винт |
| 12 | 1 | 2 531 312 454 | Манжета 2,2-25*42-2 |
| 13 | 2 | 312630-П | Шайба |
| 14 | 1 | 60.1111286 | ввертыш клапана |
| 15 | 1 | 60.1111282-01 | Клапан перепускной в сб. |
| 16 | 1 | 852893-П15 | Пробка |
| 17 | 4 | 852205 | Шайба |
| 18 | 4 | 852210 | Шайба |
| 19 | 1 | 60.1111289-10 | Пружина |
| 20 | 1 | 60.1111152 | Клапан |
| 21 | 1 | 60.1111285-10 | Корпус клапана |
| 22 | 1 | 238НБ-1111238 | Втулка рейки |
| 23 | 1 | 310704-П29 | Винт |
| 24 | 1 | 236-1111032 | Ввертыш корпуса |
| 25 | 8 | 901.1111102-10 | Клапан нагнетательный в сб. |
| 26 | 8 | 60.1111086 | Прокладка корпуса |
| 27 | 8 | 33.1111108 | Пружина клапана |
| 28 | 8 | 60.1111113-10 | Упор клапана |
| 29 | 8 | 60.1111118-20 | Штуцер топливного насоса |
| 30 | 8 | 60.1111120 | Сухарь штуцера |
| 31 | 4 | 252134-П29 | Шайба |
| 32 | 4 | 250508-П29 | Гайка |
| 33 | 4 | 201426-П29 | Болт |
| 34 | 2 | 236М-1111034-А | Ввертыш корпуса |
| 35 | 3 | 312327-П | Шайба |
| 36 | 1 | 310952-П15 | Винт |
| 37 | 2 | 316126-П15 | Пробка |
| 38 | 1 | 238-1111040 | Рейка ТНВД |
| 39 | 8 | 236М-1111083-А | Кольцо уплотнительное |
| 40 | 8 | 60.1111074-30 | Пара плунжерная |
| 41 | 1 | 80.1111169-01 | Экран |
| 42 | 2 | 236-1111245 | Кольцо уплотнительное |
| 43 | 2 | 80.1111425 | Пробка корпуса |
| 44 | 2 | 852206 | Шайба |
| 45 | 2 | 236-1111036 | Ввертыш корпуса |
| 46 | 2 | 852894-П15 | Пробка спуска воздуха |
| 47 | 8 | 236-1111122 | Винт установочный втулки плунжера |
| 48 | 1 | 852800 | Шпонка |
| 49 | 1 | 80.1111172-30 | Вал кулачковый |
| 50 | 8 | 60.1111136-02 | Толкатель плунжера в сб. |
| 51 | 8 | 236-1111151-Б | Тарелка пружины нижняя |
| 52 | 8 | 236-1111148-Б | Пружина толкателя |
| 53 | 8 | 236-1111150-Б | Тарелка пружины верхняя |
| 54 | 8 | 236-1111064-Б | Втулка зубчатого венца |
| 55 | 8 | 60.1111062 | Венец зубчатый |
| 56 | 8 | 852384 | Винт |
| 57 | 8 | 236-1111060-Б | Венец зубчатый в сб. |
| 58 | 2 | 314019-П | Шпонка |
| 59 | 2 | 312439-П15 | Шайба |
| 60 | 1 | 4 624 120 453 | Подшипник 7204А |
| 61 | 1 | 236-1111177-Б3 | Опора кулачкового вала |
| 62 | 2 | 2 531 112 013 | Кольцо 005-008-19-2-2 |
| 63 | 2 | 852011-П15 | Болт |
| 64 | 1 | 238-1111226-А2 | Прокладка крышки |
| 65 | 1 | 80.1111222 | Крышка ТНВД |
| 66 | 2 | 236-1111227-Б | Винт крепления крышки |
| 67 | 4 | 852203 | Шайба |
| 68 | 2 | 236-1111229-Б | Винт крепления крышки |
ТНВД ЯМЗ 238ДЕ-11
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 806.1111005-50 | Топлоивный насос высокого давления в сб. | |
| 1 | 806.1111006-50 | Топлоивный насос высокого давления в сб. | |
| 1 | 1 | 80.1111021-30 | Корпус насоса в сб. |
| 1 | 236-1111042-А | Втулка рейки | |
| 2 | 8 | 236-1111027 | Заглушка |
| 3 | 1 | 852606-П15 | Шайба |
| 4 | 1 | 4 624 120 498 | Подшипник 7205А |
| 5 | 1 | 236-1111196 | Кольцо уплотнительное |
| 6 | 1 | 60.1111280-10 | Указатель начала подачи топлива |
| 7 | 2 | 236-1111193 | Прокладка крышки |
| 8 | 3 | 236-1111194 | Прокладка крышки |
| 9 | 3 | 236-1111195 | Прокладка крышки |
| 10 | 1 | 60.1111182-10 | Крышка подшипника |
| 11 | 4 | 311200-П29 | Винт |
| 12 | 1 | 2 531 312 454 | Манжета 2,2-25*42-2 |
| 13 | 2 | 312630-П | Шайба |
| 14 | 1 | 60.1111286 | ввертыш клапана |
| 15 | 1 | 60.1111282-01 | Клапан перепускной в сб. |
| 16 | 1 | 852893-П15 | Пробка |
| 17 | 4 | 852205 | Шайба |
| 18 | 4 | 852210 | Шайба |
| 19 | 1 | 60.1111289-10 | Пружина |
| 20 | 1 | 60.1111152 | Клапан |
| 21 | 1 | 60.1111285-10 | Корпус клапана |
| 22 | 1 | 238НБ-1111238 | Втулка рейки |
| 23 | 1 | 310704-П29 | Винт |
| 24 | 1 | 236-1111032 | Ввертыш корпуса |
| 25 | 8 | 901.1111102-10 | Клапан нагнетательный в сб. |
| 26 | 8 | 60.1111086 | Прокладка корпуса |
| 27 | 8 | 33.1111108 | Пружина клапана |
| 28 | 8 | 60.1111113-10 | Упор клапана |
| 29 | 8 | 60.1111118-20 | Штуцер топливного насоса |
| 30 | 8 | 60.1111120 | Сухарь штуцера |
| 31 | 4 | 252134-П29 | Шайба |
| 32 | 4 | 250508-П29 | Гайка |
| 33 | 4 | 201426-П29 | Болт |
| 34 | 2 | 236М-1111034-А | Ввертыш корпуса |
| 35 | 3 | 312327-П | Шайба |
| 36 | 1 | 310952-П15 | Винт |
| 37 | 2 | 316126-П15 | Пробка |
| 38 | 1 | 238-1111040 | Рейка ТНВД |
| 39 | 8 | 236М-1111083-А | Кольцо уплотнительное |
| 40 | 8 | 60.1111074-30 | Пара плунжерная |
| 41 | 1 | 80.1111169-01 | Экран |
| 42 | 2 | 236-1111245 | Кольцо уплотнительное |
| 43 | 2 | 80.1111425 | Пробка корпуса |
| 44 | 2 | 852206 | Шайба |
| 45 | 2 | 236-1111036 | Ввертыш корпуса |
| 46 | 2 | 852894-П15 | Пробка спуска воздуха |
| 47 | 8 | 236-1111122 | Винт установочный втулки плунжера |
| 48 | 1 | 852800 | Шпонка |
| 49 | 1 | 80.1111172-30 | Вал кулачковый |
| 50 | 8 | 60.1111136-02 | Толкатель плунжера в сб. |
| 51 | 8 | 236-1111151-Б | Тарелка пружины нижняя |
| 52 | 8 | 236-1111148-Б | Пружина толкателя |
| 53 | 8 | 236-1111150-Б | Тарелка пружины верхняя |
| 54 | 8 | 236-1111064-Б | Втулка зубчатого венца |
| 55 | 8 | 60.1111062 | Венец зубчатый |
| 56 | 8 | 852384 | Винт |
| 57 | 8 | 236-1111060-Б | Венец зубчатый в сб. |
| 58 | 2 | 314019-П | Шпонка |
| 59 | 2 | 312439-П15 | Шайба |
| 60 | 1 | 4 624 120 453 | Подшипник 7204А |
| 61 | 1 | 236-1111177-Б3 | Опора кулачкового вала |
| 62 | 2 | 2 531 112 013 | Кольцо 005-008-19-2-2 |
| 63 | 2 | 852011-П15 | Болт |
| 64 | 1 | 238-1111226-А2 | Прокладка крышки |
| 65 | 1 | 80.1111222 | Крышка ТНВД |
| 66 | 2 | 236-1111227-Б | Винт крепления крышки |
| 67 | 4 | 852203 | Шайба |
| 68 | 2 | 236-1111229-Б | Винт крепления крышки |
ТНВД ЯМЗ 238ДЕ2
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 173.1111005-11 | Топливный насос высокого давления в сб., для а/м МАЗ | |
| 1 | 173.1111006-11 | Топливный насос высокого давления в сб. | |
| 1 | 8 | 175.1111130-01 | Секция топливного насоса в сб. |
| 2 | 3 | 250508-П29 | Гайка |
| 3 | 3 | 252154-П29 | Шайба |
| 4 | 1 | 175.1111024 | Фланец |
| 5 | 1 | 240-1106285 | Прокладка |
| 6 | 16 | 250517-П29 | Гайка |
| 7 | 16 | 252156-П29 | Шайба |
| 8 | 8 | 17.1111375 | Фланец нажимной |
| 9 | 3 | 4 505 361 005 | Шпилька |
| 10 | 80 | 42.1111385-01 | Прокладка регуливочная |
| 11 | 32 | 42.1111386 | Прокладка регулировочная |
| 12 | 1 | 310952-П15 | Винт |
| 13 | 16 | 852301 | Шпилька |
| 14 | 1 | 42.1111412 | Крышка защитная |
| 15 | 2 | 42.1111414 | Винт |
| 16 | 2 | 42.1111414-10 | Винт |
| 17 | 1 | 17.1111032 | Ввертыш корпуса |
| 18 | 2 | 312768-П | Шайба |
| 19 | 1 | 175.1111021 | Корпус насоса в сб. |
| 20 | 1 | 42.1111181-01 | Рейка топливного насоса высокого давления |
| 21 | 1 | 42.1111046 | Фиксатор |
| 22 | 1 | 852802 | Шпонка |
| 23 | 1 | 175.1111055 | Вал кулачковый |
| 24 | 1 | 314019-П | Шпонка |
| 25 | 1 | 42.1111082 | Кольцо упорное |
| 26 | 2 | 6-7506А | Подшипник роликовый |
| 27 | 2 | 42.1111087 | Шайба дистанционная |
| 28 | 2 | 42.1111063-10 | Опора кулачкового вала |
| 29 | 4 | 2 531 113 015 | Кольцо 007-010-19-2-2 |
| 30 | 4 | 42.1111065 | Болт опоры |
| 31 | 2 | 42.1111063 | Кольцо пружинное |
| 32 | 1 | 42.1111077 | Втулка подшипника |
| 33 | 1 | 7511.1111450-10 | Гаситель крутильных колебаний топливного насоса высокого давления |
| 34 | 1 | 60.1121114 | Пружина тарельчатая |
| 35 | 1 | 318-85304 | Гайка кольцевая |
| 36 | 4 | 17.1111129 | Фиксатор толкателя |
| 37 | 1 | 316186-П | Пробка |
| 38 | 1 | 258639-П15 | Штифт |
| 39 | 1 | 135.1111280 | Указатель начала подачи топлива |
| 40 | 1 | 852204 | Шайба |
| 41 | 1 | 252155-П29 | Шайба |
| 42 | 7 | 201458-П29 | Болт |
| 43 | 6 | 42.1111078 | Прокладка регулировочная |
| 44 | 7 | 42.1111079 | Прокладка регулировочная |
| 45 | 1 | 42.1111080 | Прокладка регулировочная |
| 46 | 1 | 2 531 112 181 | Кольцо 068-074-36-2-1 |
| 47 | 1 | 175.1111072 | Крышка подшипника |
| 48 | 1 | 42.1111090 | Манжета |
| 49 | 6 | 252135-П2 | Шайба |
| 50 | 1 | 135.1111282 | Клапан перепускной в сб. |
| 51 | 1 | 318-85366 | Пробка |
| 52 | 1 | 852205 | Шайба |
| 53 | 6 | 852210 | Шайба |
| 54 | 1 | 17.1111148 | Пружина |
| 55 | 1 | 60.1111152 | Клапан |
| 56 | 1 | 6007.1111285-10 | Корпус клапана |
| 57 | 1 | 42.1111032 | Ввертыш экранированный |
| 58 | 1 | 312630-П | Шайба |
| 59 | 1 | 42.1111186 | Крышка рейки |
| 60 | 1 | 421.1110869 | Прокладка |
| 61 | 2 | 312700-П29 | Шайба |
| 62 | 1 | 201420-П5 | Болт |
| 63 | 1 | 250608-П15 | Гайка |
| 64 | 1 | 852212 | Шайба |
| 65 | 1 | 42.1111905 | Ввертыш |
| 66 | 1 | 17.1111110 | Толкатель плунжера в сб. |
| 67 | 8 | 17.1111115 | Кольцо стопорное |
| 68 | 8 | 17.1111118 | Ролик толкателя |
| 69 | 8 | 17.1111114 | Толкатель плунжера в сб. |
| 70 | 8 | 17.1111124 | Ось ролика толкателя |
Топливный насос высокого давления ЯМЗ 238НД3
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 805.1111007-30 | Топливный насос высокого давления в сб. | |
| 1 | 1 | 80.1111021-30 | Корпус насоса в сб. |
| 1 | 236-1111042-А | Втулка рейки | |
| 2 | 8 | 60.1111027 | Завглушка чашечная |
| 3 | 1 | 852606-П15 | Шайба |
| 4 | 1 | 46.2412.0498 | Подшипник 7205А |
| 5 | 1 | 236-1111196 | Кольцо уплотнительное |
| 6 | 1 | 60.1111280-10 | Указатель начала подачи топлива |
| 7 | 2 | 236-1111193 | Прокладка крышки |
| 8 | 3 | 236-1111194 | Прокладка крышки |
| 9 | 3 | 236-1111195 | Прокладка крышки |
| 10 | 1 | 60.1111182-10 | Крышка подшипника |
| 11 | 4 | 311200-П29 | Винт |
| 12 | 1 | 25.3131.2454 | Манжета 2,2-25*42-2 |
| 13 | 2 | 312630-П | Шайба |
| 14 | 1 | 60.1111286 | Ввертыш клапана |
| 15 | 1 | 60.1111282 | Клапан перепускной в сб. |
| 16 | 1 | 60.1111300 | Пробка клапана со штифтом в сб. |
| 17 | 4 | 852205 | Шайба |
| 18 | 6 | 852219 | Шайба регулировочная |
| 19 | 1 | 33.1111289-10 | Пружина |
| 20 | 1 | 33.1111325 | Шарик |
| 21 | 1 | 60.1111285 | Корпус клапана |
| 22 | 1 | 238НБ-1111238 | Колпачок рейки топливного насоса |
| 23 | 1 | 310704-П29 | Винт |
| 24 | 1 | 236-1111032 | Ввертыш корпуса |
| 25 | 8 | 901.1111102-20 | Клапан нагнетательный в сб. |
| 26 | 8 | 60.1111086 | Прокладка клапана |
| 27 | 8 | 33.1111108 | Пружина клапана |
| 28 | 8 | 60.1111113-10 | Упор клапана |
| 29 | 8 | 60.1111118-20 | Штуцер топливного насоса |
| 30 | 16 | 60.1111120 | Сухарь штуцера |
| 31 | 4 | 252134-П29 | Шайба |
| 32 | 4 | 250508-П29 | Гайка |
| 33 | 4 | 201426-П29 | Болт стяжной |
| 34 | 1 | 310952-П15 | Винт стопорный |
| 35 | 1 | 852204 | Шайба |
| 36 | 2 | 236М-1111034-А | Ввертыш корпуса |
| 37 | 2 | 312327-П | Шайба |
| 38 | 1 | 238-1111040 | Рейка топливного насоса в ысокого давления |
| 39 | 8 | 236М-1111083-А | Кольцо уплотнительное |
| 40 | 8 | 60.1111074-30 | Пара плунжерная |
| 41 | 1 | 80.1111169-01 | Экран |
| 42 | 2 | 236-1111245 | Кольцо уплотнительное |
| 43 | 2 | 80.1111425 | Пробка топливного канала |
| 44 | 2 | 852206 | Шайба |
| 45 | 2 | 236-1111036 | Ввертыш корпуса |
| 46 | 2 | 852882-П15 | Пробка спуска воздуха |
| 47 | 8 | 236-1111122 | Винт установочный втулки плунжера |
| 48 | 1 | 852800 | Шпонка сегментная |
| 49 | 1 | 80.1111172-30 | Вал кулачковый |
| 50 | 8 | 60.1111136-02 | Толкатель плунжера в сб. |
| 51 | 8 | 236-1111151-Б | Тарелка пружины нижняя |
| 52 | 8 | 236-1111148-Б | Пружина толкателя |
| 53 | 8 | 236-1111150-Б | Тарелка пружины верхняя |
| 54 | 8 | 236-1111064-Б | Втулка зубчатого венца |
| 55 | 8 | 236-1111062 | Венец зубчатый |
| 56 | 8 | 310607-П15 | Винт |
| 57 | 8 | 236-1111060-Б | Венец зубчатый в сб. |
| 8 | 60.1111060 | Венец зубчатый в сб. | |
| 58 | 1 | 314019-П | Шпонка сегментная |
| 59 | 1 | 312439-П15 | Шайба |
| 60 | 1 | 46.2412.0453 | Подшипник 7204А |
| 61 | 1 | 236-1111177-Б3 | Опора кулачкового вала |
| 62 | 2 | 25.3111.3013 | Кольцо 005-008-19-2-2 |
| 63 | 2 | 852011-П15 | Болт опоры |
| 64 | 1 | 852702-П29 | Шплинт-проволока |
| 65 | 1 | 238-1111226-А2 | Прокладка крышки |
| 66 | 1 | 80.1111222 | Крышка насоса высокого давления |
| 67 | 2 | 236-1111227-Б | Винт крепления крышки |
| 68 | 4 | 852203 | Шайба |
| 69 | 2 | 236-1111229-Б | Винт крепления крышки |
Топливный насос высокого давления ЯМЗ 238НД4
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 805.1111007-40 | Топливный насос высокого давления в сб. | |
| 1 | 1 | 80.1111021-30 | Корпус насоса в сб. |
| 1 | 236-1111042-А | Втулка рейки | |
| 2 | 8 | 60.1111027 | Завглушка чашечная |
| 3 | 1 | 852606-П15 | Шайба |
| 4 | 1 | 46.2412.0498 | Подшипник 7205А |
| 5 | 1 | 236-1111196 | Кольцо уплотнительное |
| 6 | 1 | 60.1111280-10 | Указатель начала подачи топлива |
| 7 | 2 | 236-1111193 | Прокладка крышки |
| 8 | 3 | 236-1111194 | Прокладка крышки |
| 9 | 3 | 236-1111195 | Прокладка крышки |
| 10 | 1 | 60.1111182-10 | Крышка подшипника |
| 11 | 4 | 311200-П29 | Винт |
| 12 | 1 | 25.3131.2454 | Манжета 2,2-25*42-2 |
| 13 | 2 | 312630-П | Шайба |
| 14 | 1 | 60.1111286 | Ввертыш клапана |
| 15 | 1 | 60.1111282 | Клапан перепускной в сб. |
| 16 | 1 | 60.1111300 | Пробка клапана со штифтом в сб. |
| 17 | 4 | 852205 | Шайба |
| 18 | 6 | 852219 | Шайба регулировочная |
| 19 | 1 | 33.1111289-10 | Пружина |
| 20 | 1 | 33.1111325 | Шарик |
| 21 | 1 | 60.1111285 | Корпус клапана |
| 22 | 1 | 238НБ-1111238 | Колпачок рейки топливного насоса |
| 23 | 1 | 310704-П29 | Винт |
| 24 | 1 | 236-1111032 | Ввертыш корпуса |
| 25 | 8 | 901.1111102-20 | Клапан нагнетательный в сб. |
| 26 | 8 | 60.1111086 | Прокладка клапана |
| 27 | 8 | 33.1111108 | Пружина клапана |
| 28 | 8 | 60.1111113-10 | Упор клапана |
| 29 | 8 | 60.1111118-20 | Штуцер топливного насоса |
| 30 | 16 | 60.1111120 | Сухарь штуцера |
| 31 | 4 | 252134-П29 | Шайба |
| 32 | 4 | 250508-П29 | Гайка |
| 33 | 4 | 201426-П29 | Болт стяжной |
| 34 | 1 | 310952-П15 | Винт стопорный |
| 35 | 1 | 852204 | Шайба |
| 36 | 2 | 236М-1111034-А | Ввертыш корпуса |
| 37 | 2 | 312327-П | Шайба |
| 38 | 1 | 238-1111040 | Рейка топливного насоса в ысокого давления |
| 39 | 8 | 236М-1111083-А | Кольцо уплотнительное |
| 40 | 8 | 60.1111074-30 | Пара плунжерная |
| 41 | 1 | 80.1111169-01 | Экран |
| 42 | 2 | 236-1111245 | Кольцо уплотнительное |
| 43 | 2 | 80.1111425 | Пробка топливного канала |
| 44 | 2 | 852206 | Шайба |
| 45 | 2 | 236-1111036 | Ввертыш корпуса |
| 46 | 2 | 852882-П15 | Пробка спуска воздуха |
| 47 | 8 | 236-1111122 | Винт установочный втулки плунжера |
| 48 | 1 | 852800 | Шпонка сегментная |
| 49 | 1 | 80.1111172-30 | Вал кулачковый |
| 50 | 8 | 60.1111136-02 | Толкатель плунжера в сб. |
| 51 | 8 | 236-1111151-Б | Тарелка пружины нижняя |
| 52 | 8 | 236-1111148-Б | Пружина толкателя |
| 53 | 8 | 236-1111150-Б | Тарелка пружины верхняя |
| 54 | 8 | 236-1111064-Б | Втулка зубчатого венца |
| 55 | 8 | 236-1111062 | Венец зубчатый |
| 56 | 8 | 310607-П15 | Винт |
| 57 | 8 | 236-1111060-Б | Венец зубчатый в сб. |
| 8 | 60.1111060 | Венец зубчатый в сб. | |
| 58 | 1 | 314019-П | Шпонка сегментная |
| 59 | 1 | 312439-П15 | Шайба |
| 60 | 1 | 46.2412.0453 | Подшипник 7204А |
| 61 | 1 | 236-1111177-Б3 | Опора кулачкового вала |
| 62 | 2 | 25.3111.3013 | Кольцо 005-008-19-2-2 |
| 63 | 2 | 852011-П15 | Болт опоры |
| 64 | 1 | 852702-П29 | Шплинт-проволока |
| 65 | 1 | 238-1111226-А2 | Прокладка крышки |
| 66 | 1 | 80.1111222 | Крышка насоса высокого давления |
| 67 | 2 | 236-1111227-Б | Винт крепления крышки |
| 68 | 4 | 852203 | Шайба |
| 69 | 2 | 236-1111229-Б | Винт крепления крышки |
Топливный насос высокого давления ЯМЗ 238НД5
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 805.1111007-50 | Топливный насос высокого давления в сб. | |
| 1 | 1 | 80.1111021-30 | Корпус насоса в сб. |
| 1 | 236-1111042-А | Втулка рейки | |
| 2 | 8 | 60.1111027 | Завглушка чашечная |
| 3 | 1 | 852606-П15 | Шайба |
| 4 | 1 | 46.2412.0498 | Подшипник 7205А |
| 5 | 1 | 236-1111196 | Кольцо уплотнительное |
| 6 | 1 | 60.1111280-10 | Указатель начала подачи топлива |
| 7 | 2 | 236-1111193 | Прокладка крышки |
| 8 | 3 | 236-1111194 | Прокладка крышки |
| 9 | 3 | 236-1111195 | Прокладка крышки |
| 10 | 1 | 60.1111182-10 | Крышка подшипника |
| 11 | 4 | 311200-П29 | Винт |
| 12 | 1 | 25.3131.2454 | Манжета 2,2-25*42-2 |
| 13 | 2 | 312630-П | Шайба |
| 14 | 1 | 60.1111286 | Ввертыш клапана |
| 15 | 1 | 60.1111282 | Клапан перепускной в сб. |
| 16 | 1 | 60.1111300 | Пробка клапана со штифтом в сб. |
| 17 | 4 | 852205 | Шайба |
| 18 | 6 | 852219 | Шайба регулировочная |
| 19 | 1 | 33.1111289-10 | Пружина |
| 20 | 1 | 33.1111325 | Шарик |
| 21 | 1 | 60.1111285 | Корпус клапана |
| 22 | 1 | 238НБ-1111238 | Колпачок рейки топливного насоса |
| 23 | 1 | 310704-П29 | Винт |
| 24 | 1 | 236-1111032 | Ввертыш корпуса |
| 25 | 8 | 901.1111102-20 | Клапан нагнетательный в сб. |
| 26 | 8 | 60.1111086 | Прокладка клапана |
| 27 | 8 | 33.1111108 | Пружина клапана |
| 28 | 8 | 60.1111113-10 | Упор клапана |
| 29 | 8 | 60.1111118-20 | Штуцер топливного насоса |
| 30 | 16 | 60.1111120 | Сухарь штуцера |
| 31 | 4 | 252134-П29 | Шайба |
| 32 | 4 | 250508-П29 | Гайка |
| 33 | 4 | 201426-П29 | Болт стяжной |
| 34 | 1 | 310952-П15 | Винт стопорный |
| 35 | 1 | 852204 | Шайба |
| 36 | 2 | 236М-1111034-А | Ввертыш корпуса |
| 37 | 2 | 312327-П | Шайба |
| 38 | 1 | 238-1111040 | Рейка топливного насоса в ысокого давления |
| 39 | 8 | 236М-1111083-А | Кольцо уплотнительное |
| 40 | 8 | 60.1111074-30 | Пара плунжерная |
| 41 | 1 | 80.1111169-01 | Экран |
| 42 | 2 | 236-1111245 | Кольцо уплотнительное |
| 43 | 2 | 80.1111425 | Пробка топливного канала |
| 44 | 2 | 852206 | Шайба |
| 45 | 2 | 236-1111036 | Ввертыш корпуса |
| 46 | 2 | 852882-П15 | Пробка спуска воздуха |
| 47 | 8 | 236-1111122 | Винт установочный втулки плунжера |
| 48 | 1 | 852800 | Шпонка сегментная |
| 49 | 1 | 80.1111172-30 | Вал кулачковый |
| 50 | 8 | 60.1111136-02 | Толкатель плунжера в сб. |
| 51 | 8 | 236-1111151-Б | Тарелка пружины нижняя |
| 52 | 8 | 236-1111148-Б | Пружина толкателя |
| 53 | 8 | 236-1111150-Б | Тарелка пружины верхняя |
| 54 | 8 | 236-1111064-Б | Втулка зубчатого венца |
| 55 | 8 | 236-1111062 | Венец зубчатый |
| 56 | 8 | 310607-П15 | Винт |
| 57 | 8 | 236-1111060-Б | Венец зубчатый в сб. |
| 8 | 60.1111060 | Венец зубчатый в сб. | |
| 58 | 1 | 314019-П | Шпонка сегментная |
| 59 | 1 | 312439-П15 | Шайба |
| 60 | 1 | 46.2412.0453 | Подшипник 7204А |
| 61 | 1 | 236-1111177-Б3 | Опора кулачкового вала |
| 62 | 2 | 25.3111.3013 | Кольцо 005-008-19-2-2 |
| 63 | 2 | 852011-П15 | Болт опоры |
| 64 | 1 | 852702-П29 | Шплинт-проволока |
| 65 | 1 | 238-1111226-А2 | Прокладка крышки |
| 66 | 1 | 80.1111222 | Крышка насоса высокого давления |
| 67 | 2 | 236-1111227-Б | Винт крепления крышки |
| 68 | 4 | 852203 | Шайба |
| 69 | 2 | 236-1111229-Б | Винт крепления крышки |
ТНВД ЯМЗ 236 ДК
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 608.1111005 | Топливный насос высокого давленияч в сб. | |
| 1 | 1 | 60.1111022-30 | Корпус насоса в сб. |
| 2 | 236-1111042-А | Втулка рейки | |
| 2 | 6 | 236-1111027 | Заглушка |
| 3 | 1 | 852606-П15 | шайба |
| 4 | 1 | 46.2412.0498 | Подшипник 7205А |
| 5 | 1 | 236-1111196 | Кольцо уплотнительное |
| 6 | 1 | 60.1111280-10 | Указатель начала подачи топлива |
| 7 | 2 | 236-1111193 | Прокладка крышки |
| 8 | 3 | 236-1111194 | Прокладка крышки |
| 9 | 3 | 236-1111195 | Прокладка крышки |
| 10 | 1 | 60.1111182-10 | Крышка подшипника |
| 11 | 4 | 311200-П29 | Винт |
| 12 | 1 | 25.3131.2454 | Манжета 2,2-25*42-2 |
| 13 | 2 | 312630-П | Шайба |
| 14 | 1 | 60.1111286 | Ввертыш клапана |
| 1 | 60.1111306 | Заглушка | |
| 15 | 1 | 60.1111282 | Клапан перепускной в сб. |
| 16 | 1 | 60.1111300 | Пробка клапана со штифтом в сб. |
| 17 | 4 | 852205 | Прокладка |
| 18 | 6 | 852219 | Шайба регулировочная |
| 19 | 1 | 33.1111289-10 | Пружина |
| 20 | 1 | 33.1111325 | Шарик Б 6,35 мм |
| 21 | 1 | 60.1111285 | Корпус клапана |
| 22 | 1 | 238НБ-1111238 | Колпачек рейки |
| 23 | 1 | 236-1111032 | Ввертыш корпуса |
| 24 | 1 | 310704-П29 | Винт |
| 25 | 6 | 901.1111102 | Клапан нагнетательный в сб. |
| 26 | 6 | 60.1111086 | Прокладка клапана |
| 27 | 6 | 33.1111108 | Пружина клапана |
| 28 | 6 | 60.1111113-10 | Упор клапана |
| 29 | 6 | 60.1111118-20 | Штуцер топливного насоса |
| 30 | 6 | 60.1111120 | Сухарь штуцера |
| 31 | 3 | 252134-П29 | Шайба |
| 32 | 3 | 250508-П29 | Гайка |
| 33 | 3 | 201426-П29 | Болт стяжной |
| 34 | 1 | 310952-П15 | Винт стопорный |
| 35 | 1 | 852204 | Шайба |
| 36 | 2 | 236М-1111034-А | Ввертыш корпуса |
| 37 | 2 | 312327-П | Шайба |
| 38 | 6 | 236М-1111083-А | Кольцо уплотнительное |
| 39 | 6 | 60.1111074-30 | Пара плунжерная |
| 40 | 1 | 236-1111040 | Рейка топливного насоса высокого давления |
| 41 | 1 | 60.1111169-01 | Экран |
| 42 | 2 | 236-1111245 | Кольцо уплотнительное |
| 43 | 2 | 80.1111425 | Пробка корпуса |
| 44 | 2 | 852206 | Шайба |
| 45 | 2 | 236-1111036 | Ввертыш корпуса |
| 46 | 2 | 852882-П15 | Пробка спуска воздуха |
| 47 | 6 | 236-1111122 | Винт установочный втулки плунжера |
| 48 | 1 | 852800 | Шпонка сегментная |
| 49 | 1 | 60.1111172-30 | Вал кулачковый |
| 50 | 6 | 60.1111136-02 | Толкатель плунжера в сб. |
| 51 | 6 | 236-1111151-Б | Тарелка пружины нижняя |
| 52 | 6 | 236-1111148-Б | Пружина толкателя |
| 53 | 6 | 236-1111150-Б | Тарелка пружины верхняя |
| 54 | 6 | 236-1111064-Б | Втулка зубчатого венца |
| 55 | 6 | 60.1111062 | Венец зубчатый |
| 56 | 6 | 852384 | Винт |
| 57 | 6 | 236-1111060-Б | Венец зубчатый в сб. |
| 58 | 1 | 314019-П | Шпонка сегментная |
| 59 | 1 | 312439-П15 | Шайба |
| 60 | 1 | 46.2412.0453 | Подшипник 7204А |
| 61 | 1 | 236-1111177-Б3 | Опора кулачкового вала |
| 62 | 2 | 25.3111.3013 | Кольцо 005-008-19-2-1 |
| 63 | 2 | 852011-П15 | Болт опоры |
| 64 | 1 | 852702-П29 | Шплинт-проволока |
| 65 | 1 | 236-1111226-А2 | Прокладка крышки |
| 66 | 1 | 60.1111222 | Крышка насоса высокого давления |
| 67 | 2 | 236-1111227-Б | Винт крепления крышки |
| 68 | 3 | 852203 | Шайба |
| 69 | 1 | 236-1111229-Б | Винт крепления крышки |
ТНВД ЯМЗ 238 АК
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 808.1111005 | Топливный насос высокого давленияч в сб. | |
| 1 | 1 | 80.1111022-30 | Корпус насоса в сб. |
| 2 | 236-1111042-А | Втулка рейки | |
| 2 | 6 | 236-1111027 | Заглушка |
| 3 | 1 | 852606-П15 | шайба |
| 4 | 1 | 46.2412.0498 | Подшипник 7205А |
| 5 | 1 | 236-1111196 | Кольцо уплотнительное |
| 6 | 1 | 60.1111280-10 | Указатель начала подачи топлива |
| 7 | 2 | 236-1111193 | Прокладка крышки |
| 8 | 3 | 236-1111194 | Прокладка крышки |
| 9 | 3 | 236-1111195 | Прокладка крышки |
| 10 | 1 | 60.1111182-10 | Крышка подшипника |
| 11 | 4 | 311200-П29 | Винт |
| 12 | 1 | 25.3131.2454 | Манжета 2,2-25*42-2 |
| 13 | 2 | 312630-П | Шайба |
| 14 | 1 | 60.1111286 | Ввертыш клапана |
| 1 | 60.1111306 | Заглушка | |
| 15 | 1 | 60.1111282 | Клапан перепускной в сб. |
| 16 | 1 | 60.1111300 | Пробка клапана со штифтом в сб. |
| 17 | 4 | 852205 | Прокладка |
| 18 | 6 | 852219 | Шайба регулировочная |
| 19 | 1 | 33.1111289-10 | Пружина |
| 20 | 1 | 33.1111325 | Шарик Б 6,35 мм |
| 21 | 1 | 60.1111285 | Корпус клапана |
| 22 | 1 | 238НБ-1111238 | Колпачек рейки |
| 23 | 1 | 236-1111032 | Ввертыш корпуса |
| 24 | 1 | 310704-П29 | Винт |
| 25 | 8 | 901.1111102 | Клапан нагнетательный в сб. |
| 26 | 8 | 60.1111086 | Прокладка клапана |
| 27 | 8 | 33.1111108 | Пружина клапана |
| 28 | 8 | 60.1111113-10 | Упор клапана |
| 29 | 8 | 60.1111118-20 | Штуцер топливного насоса |
| 30 | 8 | 60.1111120 | Сухарь штуцера |
| 31 | 4 | 252134-П29 | Шайба |
| 32 | 4 | 250508-П29 | Гайка |
| 33 | 4 | 201426-П29 | Болт стяжной |
| 34 | 1 | 310952-П15 | Винт стопорный |
| 35 | 1 | 852204 | Шайба |
| 36 | 2 | 236М-1111034-А | Ввертыш корпуса |
| 37 | 2 | 312327-П | Шайба |
| 38 | 8 | 236М-1111083-А | Кольцо уплотнительное |
| 39 | 8 | 60.1111074-30 | Пара плунжерная |
| 40 | 1 | 238-1111040 | Рейка топливного насоса высокого давления |
| 41 | 1 | 80.1111169-01 | Экран |
| 42 | 2 | 236-1111245 | Кольцо уплотнительное |
| 43 | 2 | 80.1111425 | Пробка корпуса |
| 44 | 2 | 852206 | Шайба |
| 45 | 2 | 236-1111036 | Ввертыш корпуса |
| 46 | 2 | 852882-П15 | Пробка спуска воздуха |
| 47 | 8 | 236-1111122 | Винт установочный втулки плунжера |
| 48 | 1 | 852800 | Шпонка сегментная |
| 49 | 1 | 80.1111172-30 | Вал кулачковый |
| 50 | 8 | 60.1111136-02 | Толкатель плунжера в сб. |
| 51 | 8 | 236-1111151-Б | Тарелка пружины нижняя |
| 52 | 8 | 236-1111148-Б | Пружина толкателя |
| 53 | 8 | 236-1111150-Б | Тарелка пружины верхняя |
| 54 | 8 | 236-1111064-Б | Втулка зубчатого венца |
| 55 | 8 | 60.1111062 | Венец зубчатый |
| 56 | 8 | 852384 | Винт |
| 57 | 8 | 236-1111060-Б | Венец зубчатый в сб. |
| 58 | 1 | 314019-П | Шпонка сегментная |
| 59 | 1 | 312439-П15 | Шайба |
| 60 | 1 | 46.2412.0453 | Подшипник 7204А |
| 61 | 1 | 236-1111177-Б3 | Опора кулачкового вала |
| 62 | 2 | 25.3111.3013 | Кольцо 005-008-19-2-1 |
| 63 | 2 | 852011-П15 | Болт опоры |
| 64 | 1 | 852702-П29 | Шплинт-проволока |
| 65 | 1 | 236-1111226-А2 | Прокладка крышки |
| 66 | 1 | 80.1111222 | Крышка насоса высокого давления |
| 67 | 3 | 236-1111227-Б | Винт крепления крышки |
| 68 | 4 | 852203 | Шайба |
| 69 | 1 | 236-1111229-Б | Винт крепления крышки |
ямз 240 ТНВД 901.1111102-10 тнвд ямз топливоподкачивающий насос низкого давления. тнвд запчасти к ТГМ 23 Упор 60.1111113 60.1111282-01. топливный насос высокого давления ТНВД 604.1111005-10 тнвд ямз 238 насос высокого давления. Www. тнвд ямз 238 регулеровка и ремонт в картинках ЯМЗ 238 расход топлива как добавить мощность на тнвд ямз 236. тнвд дизель уаз ямз-238мд3 параметры ямз-238 н д 3 параметры тнвд ямз 238 нд3 технические характеристики. ЯМЗ 240 М2 Топливный насос высокого давления ТНВД из Германии для автомобиля камаз ТНВД – Топливный насос высокого давления ЯМЗ-38. тнвд 604.1111005-10 регулировочная таблица Насос ТНВД в сборе 441.1111005-10 слива, снимите топливный насос и измеритель уровня топлива насос ПНВТ ЯМЗ-238. насос тнвд 238 РЕГУЛИРОВОЧНЫЕ ПОКАЗАТЕЛИ ТОПЛИВНОГО НАСОСА ДВИГАТЕЛЯ НД3 К 7ОО 7511.1111450- регулеровочные венты топливного насоса ямз. клапан топливном нососе высоково довления (тнвд) Топливный насос высокого давления. топливный насос ямз 238 давление подачи топлива ТННД ямз. тнвд ямз 236 60.1111282-1 33.1111282 как установить тнвд на ямз 236 ямз 236. Тнвд ямз 236-1111193 870617-П насос топливоподкачивающий ямз 236. ямз238 тнвд манжета 7511.1111450-10 Выпуск воздуха из топливного насоса высокого давления Т150К топливный насос двигателя ямз 236 не 2-2. насос высокого давления для двигателя ямз 326 не-2 сухарь штуцера в тнвд
