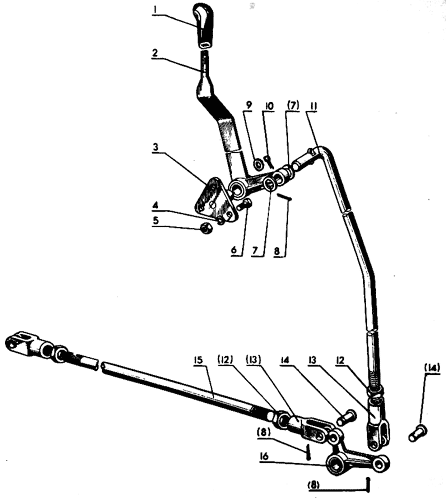

1 | 80-4216010 | 1 | Управление ВОМ (1-16) | |
2 | 80-4216060 | 1 | Тяга (12, 13 и 15) | |
3 | 80-4216085 | 1 | Тяга (11, 12, 13) | |
4 | 1 | А13.17.000 | 1 | Рукоятка |
5 | 2 | 85-4216100 | 1 | Рычаг |
6 | 3 | 80-4216105 | 1 | Кронштейн |
7 | 4 | 3 | Шайба 8Т ОСТ 37.001.115-75 | |
8 | 5 | 3 | Гайка М8-6Н.6.019 ГОСТ 5915-70 | |
9 | 6 | 3 | Болт М8-6gx16.88.35.019 ГОСТ 7796-70 | |
10 | 7 | 2 | Шайба 12.01.019 ГОСТ 11371-78 | |
11 | 8 | 3 | Шплинт 3,2х18.001 ГОСТ 397-79 | |
12 | 9 | 50-3406037 | 1 | Шайба |
13 | 10 | 2 | Шплинт 4х36.001 ГОСТ 397-79 | |
14 | 11 | 80-4216081 | 1 | Тяга |
15 | 12 | 3 | Гайка М12х1,25-6Н.6.019 ГОСТ 5915-70 | |
16 | 13 | 50-3502203 | 3 | Вилка |
17 | 14 | 2 | Палец 12х32.019 ГОСТ 9650-68 | |
18 | 15 | 80-4216043 | 1 | Тяга |
19 | 16 | 80-4216050 | 1 | Ступица |
управление вом мтз большая кабина схема чертежа как поднять кабину трактора мтз РЫЧАЖОК ТРАКТОРА. управление вом мтз 80 большая кабина регулировка вом мтз 80 видео регуловка вома мтз 80 видио привод вала отбора мощности мтз с большой кабиной. рычаг включения вом мтз 80 у к кабина тяга управления вом схема расположения тяг вом мтз82.1 А13.17.000 рукоятка. трактора мтз кабина самодельная как подключить вом на мтз из кабины 80-4216043 чертежи кабины мтз 80. 80-4216060
-
