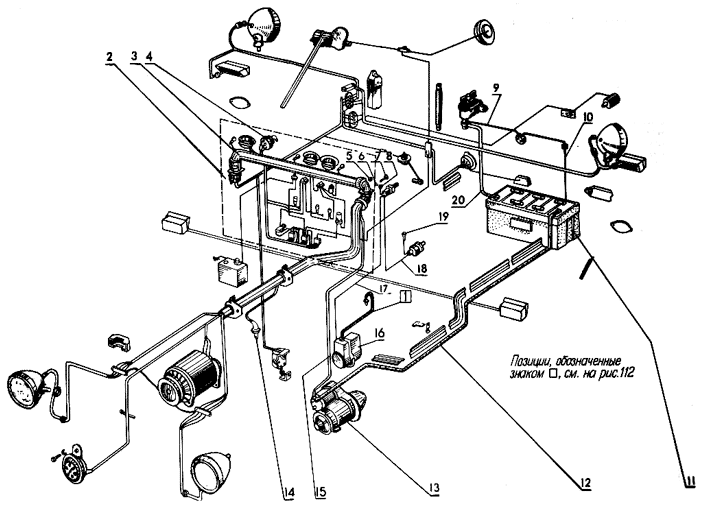

1 | 11 | ССТ-50ЭМ | 1 | Аккумуляторная батарея |
2 | 13 | СТ-362 | 1 | Стартер |
3 | 4 | ВК317-05 | 1 | Выключатель |
4 | 14 | М2.14.13.238 | 5 | Чехол |
5 | 5 | 1 | Гайка М4.6Н.6.019 ГОСТ 5915-70 | |
6 | 6 | 1 | Шайба 4 65Г 06 ГОСТ 6402-70 | |
7 | 7 | 1 | Винт М4-6gx8.58.019 ГОСТ 17473-72 | |
8 | 1 | 70Л-3724080 | 1 | Жгут |
9 | 3 | 70Л-3724093Б | 1 | Жгут |
10 | 8 | 70-3724027 | 2 | Провод |
11 | 9 | 70-3724018-А | 1 | Провод |
12 | 10 | 50-3724082 | 1 | Провод |
13 | 12 | 70Л-3724038 | 1 | Провод |
14 | 15 | 70Л-3724040 | 1 | Жгут |
15 | 17 | 70Л-3724034 | 1 | Провод |
16 | 18 | 70Л-3724017 | 1 | Провод |
17 | 19 | 50Л-3724085 | 1 | Провод |
18 | 20 | 70Л-3724039 | 1 | Провод |
19 | 16 | М124Б1-3728000-А | 1 | Магнето М124-Б1 |
20 | 2 | 70Л-3801010-01 | 1 | Щиток приборов |
