| № | Количество | Номер по каталогу | Наименование |
|---|
| 1 | 1 | 238Б-1002261-Б | Крышка шестерен распределения в сб |
| 6 | 316608-П29 | Ввертыш |
| 1 | 316169-П2 | Пробка |
| 2 | 313410-П2 | Штифт |
| 2 | 1 | 236-1002272 | Маслоотражатель |
| 3 | 1 | 201-1005034-Б5 | Манжета в сб |
| 4 | 1 | 238Б-1002264-Б | Крышка шестерен распределения |
| 5 | 6 | 252016-П2 | Шайба |
| 6 | 4 | 200827-П29 | Болт |
| 7 | 1 | 236-1001020-А3 | Кронштейн передней опоры |
| 8 | 6 | 200325-П29 | Болт |
| 9 | 18 | 252136-П2 | Шайба |
| 10 | 2 | 216344-П29 | Шпилька |
| 11 | 1 | 216262-П29 | Шпилька |
| 12 | 1 | 238АК-1002266 | Прокладка правая |
| 13 | 1 | 236-1002258-А3 | Прокладка верхней крышки блока |
| 14 | 1 | 236-1002255-В4 | Крышка блока верхняя в сб. |
| 15 | 1 | 312534-П2 | Шайба |
| 16 | 3 | 250513-П29 | Гайка |
| 17 | 1 | 236-1002283-А | Прокладка с сеткой в сб. |
| 18 | 1 | 236-1002282-Б | Заглушка |
| 19 | 4 | 201499-П29 | Болт |
| 20 | 1 | 7601.1002012 | Блок цилиндров в сб. |
| 21 | 24 | 7511.1003016 | Шпилька крепления головки цилиндра (М16*249) |
| 21 | 12 | 7511.1003017 | Шпилька крепления головки цилиндра (М16*209) |
| 22 | 1 | 236Н-1002011-Е | Блок цилиндров в сб. |
| 23 | 4 | 236-1005180-А | Болт стяжной короткий |
| 24 | 8 | 236-1005181 | Шайба |
| 25 | 1 | 236-1111620-Б | Трубка отвода масла от ТНВД |
| 26 | 2 | 310096-П2 | Болт |
| 27 | 4 | 312326-П34 | Шайба |
| 28 | 4 | 200461-П29 | Болт крепления ТНВД |
| 29 | 4 | 312515-П29 | Шайба |
| 30 | 1 | 236НМ-1014272 | Прокладка |
| 31 | 1 | 238Н-1002402-Б | Заглушка |
| 32 | 13 | 252135-П2 | Шайба |
| 33 | 1 | 201495-П29 | Болт |
| 34 | 1 | 201497-П29 | Болт |
| 34 | 1 | 201497-П29 | Болт |
| 35 | 1 | 236-1002314-Б | Прокладка |
| 36 | 10 | 310044-П29 | Болт |
| 37 | 10 | 252137-П2 | Шайба |
| 38 | 1 | 7601.1002310 | Картер маховика в сборе |
| 1 | 7601.1002311 | Картер маховика |
| 39 | 1 | 7601.1002312 | Картер маховика |
| 40 | 1 | 236-1002333 | Указатель верхней мертвой точки поршня |
| 41 | 1 | 236-1002318 | Крышка люка картера |
| 42 | 13 | 201454-П29 | Болт |
| 43 | 1 | 236-1005160-А4 | Манжета в сб. |
| 44 | 1 | 236-1002315 | Маслоотражатель |
| 45 | 5 | 236-1002404 | Заглушка |
| 46 | 5 | 201-1306075-А | Прокладка |
| 47 | 1 | 236Н-1002015-Е | Блок цилиндров |
| 1 | 262513-П2 | Пробка |
| 1 | 310219-П29 | Болт-пробка |
| 1 | 312482-П34 | Шайба |
| 2 | 316133-П29 | Пробка |
| 2 | 312475-П34 | Шайба |
| 1 | 316101-П | Пробка |
| 2 | 316121-П29 | Пробка |
| 48 | 4 | 236-1005178-А | Болт стяжной длинный |
| 49 | 1 | 236-1005152-Г | Крышка заднего подшипника коленчатого вала |
| 50 | 8 | 312304-П | Шайба |
| 51 | 8 | 236-1005159 | Болт крепления крышки подшипника |
| 52 | 2 | 238-1005143-В | Крышка промежуточного подшипника коленчатого вала |
| 53 | 1 | 236-1005140-В | Крышка переднего подшипника коленчатого вала |
| 54 | 1 | 238АК-1002265 | Прокладка левая |
| 55 | 2 | 252138-П2 | Шайба |
| 56 | 2 | 200822-П29 | Болт |
| 57 | 2 | 200328-П29 | Болт |
| № | Количество | Номер по каталогу | Наименование |
|---|

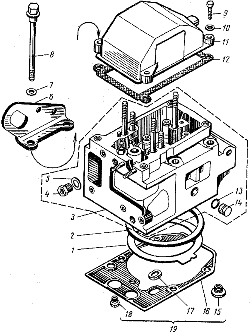

| 1 | 6 | 7511.1003012 | Головка цилиндра с втулками в сб |
| - | 6 | 7511.1003013 | Головка цилиндра в сб(для запасных частей) |
| 2 | 6 | 7511.1003108 | Седло выпускного клапана |
| 3 | 6 | 7511.1003110 | Седло выпускного клапана |
| 4 | 12 | 313992-П | Заглушка |
| 5 | 6 | 7511.1003014 | Головка цилиндра с вставкой в сб |
| 6 | 6 | 7511.1003436 | Заглушка |
| 7 | 6 | 313934-П | Заглушка |
| 8 | 6 | 25 3111 6148 | Кольцо 029-035-36-2-5 |
| 9 | 6 | 7511.1003112 | Стакан форсунки |
| 10 | 12 | 236-1007032-БР | Втулка направляющая клапана |
| 11 | 6 | 7511.1003115 | Кольцо запорное |
| 12 | 6 | 236-1011296 | Прокладка |
| 13 | 6 | 236-1002402 | Заглушка |
| 14 | 2 | 7511.1003330 | Рым |
| - | 2 | 7511.1003331 | Рым |
| 15 | 36 | 312399-П29 | Шайба |
| 16 | 36 | 311423-П5 | Гайка |
| 17 | 6 | 236-1007262 | Манжета уплотнительная впускного клапана |
| 18 | 5 | 7511.1003264 | Крышка головки цилиндра |
| - | 1 | 7511.1003260 | Крышка головки цилиндра с сапуном в сб |
| 19 | 30 | 200274-П29 | Болт |
| 20 | 30 | 252005-П29 | Шайба |
| 21 | 6 | 7511.1003270 | Прокладка крышки головки |
| 22 | 6 | 7511.1003212-40* | Прокладка головки цилиндра толщиной 1,7-0,08 мм |
| 22 | 6 | 7511.1003212-10* | Прокладка головки цилиндра толщиной 1,1-0,06 мм |
| 22 | 6 | 7511.1003212-20* | Прокладка головки цилиндра толщиной1,3-0,06 мм |
| 22 | 6 | 7511.1003212-30* | Прокладка головки цилиндра толщиной1,5-0,08 мм |
| 23 | 6 | 7511.1003213 | Прокладка уплотнительная головки цилиндра |
| 24 | 24 | 201454-П29 | Болт |
| 25 | 24 | 252135-П2 | Шайба |
| 26 | 6 | 236-1002404 | Заглушка |
| 27 | 6 | 201-1306075-А | Прокладка |
| № | Количество | Номер по каталогу | Наименование |
|---|

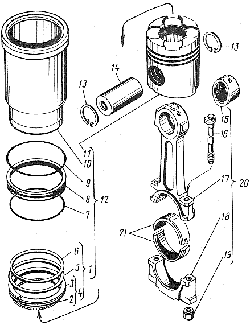

| 1 | 6 | 7511.1004020 | Палец поршневой |
| 2 | 12 | 7511.1004022 | Кольцо пружинное упорное |
| 3 | 6 | 7511.1004015-01 | Поршень в сб |
| - | 6 | 236-1004110-Б | Вставка поршня |
| 4 | 6 | 236-1002023 | Кольцо уплотнительное нижнее |
| 5 | 6 | 236-1002024-А | Кольцо уплотнительное верхнее |
| 6 | 6 | 236-1002040 | Кольцо антикавитационное |
| 7 | 6 | 25 3111 6594 | Кольцо 150-155-25-2-5 |
| 8 | 6 | 7511.1002021-01 | Гильза цилиндра |
| 9 | 6 | 7511.1004005--01 | Ком-т гильзы,поршня,поршневых и уплотнительных колец |
| 10 | 6 | 7511.1004038 | Расширитель маслосъемного кольца |
| 11 | 6 | 7511.1004035 | Кольцо поршневое маслосъемное |
| 12 | 6 | 7511.1004034 | Кольцо поршневое маслосъемное в сб |
| 13 | 6 | 7511.1004032 | Кольцо поршневое компрессионное |
| 14 | 6 | 7511.1004030 | Кольцо поршневое компрессионное верхнее |
| 15 | 6 | 7511.1004002 | Ком-т поршневых колец |
| 16 | 6 | 7511.1004052-11 | Втулка шатуна |
| 17 | 6 | 7511.1004050-01 | Шатун |
| 18 | 6 | 236-1004055-Г2 | Крышка шатуна |
| 19 | 6 | 236-1004063-Б2 | Болт крепления шатуна длинный |
| 20 | 6 | 236-1004062-Б2 | Болт крепления шатуна короткий |
| 21 | 6 | 7511.1004045-01 | Шатун в сб |
| № | Количество | Номер по каталогу | Наименование |
|---|
| 1 | 1 | 310040-П29 | Болт |
| 2 | 1 | 201-1005066 | Шайба |
| 3 | 1 | 236НЕ-1005061-Б | Шкив коленчатого вала |
| 4 | 1 | 236-1005055 | Гайка кольцевая |
| 5 | 1 | 236-1005056-А | Шайба замковая |
| 6 | 1 | 236-1005043 | Маслоотражатель передний |
| 7 | 1 | 7601.1005015 | Вал коленчатый с противовесами в сб. |
| 8 | 1 | 7601.1000107 | Вал коленчатый с вкладышами подшипников в сб. |
| 9 | 1 | 236-1000104-В2 | Вкладыши шатунных подшипников 88 мм., комплект |
| 10 | 1 | 7601.1005009 | Вал коленчатый с шестерней и маслоотражателями в сб |
| 11 | 1 | 236-1000102-Б2 | Вкладыши коренных подшипников 110 мм., комплект |
| 11 | 1 | 236-1000102-Б2-Р1 | Вкладыши кореных подшипников 109,75 мм, комплект |
| 11 | 1 | 236-1000102-Б2-Р2 | Вкладыши кореных подшипников 109,50 мм,комплект |
| 11 | 1 | 236-1000102-Б2-Р3 | Вкладыши кореных подшипников 109,25 мм, комплект |
| 11 | 1 | 236-1000102-Б2-Р4 | Вкладыши кореных подшипников 109мм,комплект |
| 11 | 1 | 236-1000102-Б2-Р5 | Вкладыши кореных подшипников 108,75 мм, комплект |
| 11 | 1 | 236-1000102-Б2-Р6 | Вкладыши кореных подшипников 108,50 мм,комплект |
| 12 | 1 | 236-1000104-В2-Р1 | Вкладыши шатунных подшипников 87,75 мм., комплект |
| 12 | 1 | 236-1000104-В2-Р2 | Вкладыши шатунных подшипников 87,50 мм., комплект |
| 12 | 1 | 236-1000104-В2-Р3 | Вкладыши шатунных подшипников 87,25мм., комплект |
| 12 | 1 | 236-1000104-В2-Р4 | Вкладыши шатунных подшипников 87мм., комплект |
| 12 | 1 | 236-1000104-В2-Р5 | Вкладыши шатунных подшипников 86,75мм., комплект |
| 12 | 1 | 236-1000104-В2-Р6 | Вкладыши шатунных подшипников 86,50мм., комплект |
| 13 | 6 | 313933-П | Заглушка |
| 14 | 12 | 236-1004058-В | Вкладыш нижней головки шатуна |
| 15 | 4 | 236-1005170-В | Вкладыш подшипника коленчатого вала верхний |
| 16 | 1 | 236-1005042 | Маслоотражатель задний |
| 17 | 2 | 7511.1005132 | Штифт уставный маховика |
| 18 | 4 | 236-1005183-Д | Полукольцо упорного подшипника |
| 19 | 1 | 236-1005115-К | Маховик в сб |
| 20 | 1 | 46 1213 3873 | Подшипник 305К |
| 21 | 1 | 240-1307090 | Манжета в сб |
| 22 | 1 | 239.1701478 | Корпус манжеты |
| 23 | 1 | 7511.1005137 | Пластина |
| 24 | 8 | 7511.1005127 | Болт крепления маховика |
| 25 | 2 | 236-1005169 | Штифт уставный полукольца |
| 26 | 2 | 201-1005169 | Штифт |
| 27 | 1 | 236-1005125-Б | Обод зубчатый маховика |
| 28 | 4 | 236-1005171-В | Вкладыш подшипника нижний |
| 29 | 12 | 312579-П29 | Шайба |
| 30 | 12 | 201501-П29 | Блот |
| 31 | 1 | 238Б-1005030 | Шестерня коленчатого вала |
| 32 | 3 | 314006-П2 | Шпонка |
| 33 | 1 | 236-1005026-Б | Противовес передний |
| № | Количество | Номер по каталогу | Наименование |
|---|
| 1 | 238Б-1011014-А | Насос масляный в сб. |
| 1 | 2 | 310254-П2 | Болт |
| 2 | 2 | 252136-П2 | Шайба |
| 3 | 1 | 238Б-1011230 | Шестерня ведомая привода |
| 4 | 1 | 236-1011217-В3 | Фланец упорный |
| 5 | 1 | 316156-П | Пробка |
| 6 | 1 | 236-1011202-А | Шестерня промежуточная |
| 7 | 1 | 236-1011208-В | Ось промежуточной шестерни |
| 8 | 1 | 238Б-1011018-Б | Корпус насоса с втулками в сб. |
| - | 1 | 238Б-1011015-Б | Корпус насоса в сб. |
| - | 4 | 238Б-1011034 | Втулка |
| 9 | 2 | 236-1011380 | Прокладка регулировочная |
| 10 | 14 | 252135-П2 | Шайба |
| 11 | 2 | 201458-П29 | Болт |
| 12 | 3 | 236-1011296 | Прокладка |
| - | 1 | 236-1011398-Г | Труба всасывающая с заборников в сб |
| - | 1 | 236-1011398-Д* | Труба всасывающая с заборников в сб |
| 13 | 1 | 236-1011400-Е | Труба всасывающая с фланцами в сб |
| 14 | 1 | 238Ф-1011300-А | Чашка заборника в сб |
| 15 | 1 | 204А-1011310 | Сетка |
| 16 | 2 | 252005-П2 | Шайба |
| 17 | 2 | 206513-П2 | Болт |
| 18 | 1 | 204А-1011318-Б | Крючок |
| 19 | 1 | 258253-П29 | Шплинт |
| 20 | 2 | 201466-П2 | Болт |
| 21 | 4 | 201464-П2 | Болт |
| 22 | 1 | 238Б-1011019-Б | Крышка маслянного насоса со втулками в сб |
| 23 | 1 | 238Б-1011030 | Шестерня подачи масла ведомая |
| 24 | 1 | 238Б-1011040 | Шестерня подачи масла ведущая |
| 25 | 1 | 45 9824 6257 | Шпонка |
| 26 | 2 | 310156-П2 | Болт |
| 27 | 2 | 252137-П2 | Шайба |
| 28 | 2 | 236-1012067 | Пробка |
| 29 | 3 | 312347-П29 | Шайба |
| 30 | 1 | 238Б-1011058 | Пружина |
| 31 | 1 | 238Б-1011054 | Клапан |
| 32 | 1 | 238Б-1011050 | Корпус клапана |
| 33 | 2 | 206Д-1011066 | Прокладка |
| 34 | 1 | 238Б-1011048 | Клапан редукционный в сб |
| 35 | 2 | 200274-П29 | Болт |
| 36 | 1 | 238Б-1011350-Б | Труба отводящая насоса в сб |
| 37 | 3 | 236-1011358-А | Прокладка |
| 38 | 1 | 258071-П29 | Шплинт |
| 39 | 1 | 236-1011073 | Колпачок |
| 40 | 1 | 240-1011055 | Клапан |
| 41 | 4 | 312668-П | Штуцер |
| 42 | 1 | 240-1011057 | Пружина |
| 43 | 1 | 238Б-1011060 | Корпус клапана |
| 44 | 2 | 240-1005586 | Кольцо уплотнительное |
| 45 | 2 | 314681-П29 | Штуцер |
| 46 | 1 | 238Б-1011056 | Клапан дифференциальный в сб |
| 47 | 1 | 238Б-1011065 | Труба отводящая |
| 48 | 1 | 238Б-1011069 | Фланец |
| 49 | 4 | 200270-П2 | Болт |
| 50 | 4 | 312326-П34 | Шайба |
| 51 | 2 | 310096-П2 | Болт |
| 52 | 1 | 238Б-1011098 | Труба соединительная в сб |
| № | Количество | Номер по каталогу | Наименование |
|---|
| 1 | 15 | 312326-П34 | Шайба |
| 2 | 1 | 7511.1104384-10 | Трубка отводящая в сб |
| 3 | 2 | 236-1104430 | Наконечник |
| 4 | 1 | 310236-П29 | Болт |
| 5 | 2 | 310260-П2 | Болт |
| 6 | 12 | 252135-П2 | Шайба |
| 7 | 6 | 250511-П29 | Гайка |
| 8 | 4 | 2522134-П2 | Шайба |
| 9 | 4 | 201422-П29 | Болт |
| 10 | 6 | 7511.1104308-20 | Трубка высокого давления в сб |
| 10 | 6 | 7511.1104306-20 | Трубка высокого давления в сб |
| 11 | 12 | 314721-П29 | Гайка |
| 12 | 6 | 7511.1104340-20 | Трубка высокого давления |
| 12 | 312670-П29 | Шайба |
| 13 | 6 | 840.1112534 | Втулка |
| 14 | 6 | 240-1104343 | Шайба |
| 15 | 6 | 240-1104344-А | Уплотнитель |
| 16 | 8 | 201420-П29 | Болт |
| 17 | 6 | 252004-П29 | Шайба |
| 18 | 6 | 240-1104358 | Колодка |
| 19 | 12 | 310460-П29 | Шпилька |
| 20 | 6 | 240-1104368 | Прокладка |
| 21 | 6 | 840.1112546 | Фланец |
| 22 | 6 | 840.1112548 | Гайка специальная |
| 23 | - | 216233-П29 | Шпилька |
| 24 | 1 | 7511.1104310-20 | Трубка высокого давления 1-ой секции |
| 25 | 1 | 236-1104440 | Скоба |
| 26 | 2 | 240-1104459 | Скоба |
| 27 | 1 | 236НЕ2-1104426-Б | Трубка подводящая в сб |
| 28 | 2 | 240-1104350 | Прокладка |
| 29 | 1 | 236НЕ2-1104314-Г | Трубка высокого давления 3-ей секции |
| 30 | 2 | 240-1104458 | Скоба |
| 31 | 1 | 236НЕ2-1104312-Б | Трубка высокого давления 3-ей секции |
| 32 | 1 | 236НЕ2-1104316-Б | Трубка высокого давления 4-ой секции |
| 33 | 2 | 236-1104354-Б | Кронштейн |
| 34 | 2 | 236-1104358-Б | Колодка |
| 35 | 1 | 236НЕ2-1104318-Г | Трубка высокого давления 5-ой секции |
| 36 | 1 | 236НЕ2-1104320-Б | Трубка высокого давления 6-ой секции |
| 37 | 6 | 7511.1104345 | Фланец |
| 38 | 6 | 7511.1104342 | Шайба |
| 39 | 6 | 7511.1104359 | Втулка нажимная |
| 40 | 6 | 7511.1104340-10 | Трубка высокого давления |
| 41 | 6 | 7511.1104344 | Уплотнитель |
| 42 | 10 | 310122-П2 | Болт |
| 43 | 28 | 312482-П34 | Шайба |
| 44 | 2 | 236-1104370-Б | Трубка дренажная в сб |
| 45 | 2 | 314650-П29 | Ниппель |
| 46 | 2 | 236НЕ2-1104373-Б | Трубка отводящая от головок |
| 47 | 6 | 7511.1104433 | Болт |
| 48 | 12 | 7511.114434 | Шайба |
| 49 | 6 | 7511.1104370 | Трубка дренажная в сб |
| 50 | 3 | 310096-П2 | Болт |
| 51 | 2 | 310239-П29 | Болт |
| 52 | 1 | 236НЕ2-1104346 | Трубка отводящая в сб |
| 53 | 2 | 315484-П29 | Креммер |
| 54 | 1 | 236НЕ2-1104422-Б | Трубка отводящая в сб |
| 55 | 1 | 236-1104441 | Скоба |
| 56 | 1 | 236-1104457-Б | Прокладка |
| № | Количество | Номер по каталогу | Наименование |
|---|
| 1 | 8 | 200276-П29 | Болт |
| 2 | 20 | 252135-П2 | Шайба |
| 3 | 2 | 7511.1306051-10 | Патрубок с защитным экраном в сб |
| 4 | 2 | 236-1306053 | Патрубок |
| 5 | 2 | 7511.1306055 | Экран защитный |
| - | 2 | 7511.1306052-10 | Коробка термостата |
| - | 2 | 7511.1306082 | Ниппель |
| - | 2 | 206Д-1011066 | Прокладка |
| 6 | 4 | 236-1306054-А | Прокладка |
| 7 | 2 | 45 9144 1038 | Термостат ТС107-1306100-06 |
| 8 | 2 | 7511.1306050-10 | Коробка термостата с ниппелем в сб |
| 9 | 1 | 314537-П29 | Угольник |
| - | 1 | 45 9930 0006 | Кран ПС7-0, для двигателей на автобусы |
| 10 | 1 | 7601.1303104 | Трубка водяная правая |
| - | 1 | 7601.1303104-10 | Трубка водяная правая, для двигателей на автобусы |
| 11 | 3 | 316169-П2 | Пробка |
| 12 | 6 | 201468-П29 | Болт |
| 13 | 6 | 201460-П29 | Болт |
| 14 | 6 | 7511.1303268 | Прокладка |
| 15 | 1 | 7601.1303105 | Трубка водяная левая |
| - | 1 | 7601.1303105-10 | Трубка водяная левая, для двигателей на автобусы |
| - | 2 | 316185-П2 | Пробка, для двигателей на автобусы |
| - | 2 | 206Д-101166 | Прокладка, для двигателей на автобусы |
| 16 | 4 | 316215-П | Хомут в сб |
| 17 | 1 | 7511.1306070 | Тройник с соединительными трубками |
| 18 | 2 | 236-1306084 | Рукав |
| 19 | 2 | 236-1003114-В | Кольцо уплотнительное |
| 20 | 4 | 297575-П29 | Шплинт |
| 21 | 2 | 240-1303246 | Фланец |
| 22 | 4 | 252134-П2 | Шайба |
| 23 | 4 | 201420-П29 | Болт |
| 24 | 1 | 7511.1306080 | Труба перепускная |
| № | Количество | Номер по каталогу | Наименование |
|---|
| 1 | 1 | 182.1601130 | Диск ведомый в сб |
| 2 | 8 | 313020-П2 | Заклепка |
| 3 | 4 | 184.1601158 | Штифт упорный |
| 4 | 2 | 184.1601153 | Диск демпфера |
| 5 | 2 | 184.1601167 | Пружина тарельчатая |
| 6 | 1 | 161.1601142 | Ступица ведомого диска |
| 7 | 8 | 181.1601150 | Пружина демпфера |
| 8 | 1 | 184.1601131 | Диск ведомый с фрикционными накладками в сб |
| 9 | 24 | 183.1601404 | Заклепка |
| 10 | 2 | 184.1601138* | Накладка фрикционная |
| 10 | 2 | 184.1601138-01* | Накладка фрикционная |
| 11 | 1 | 184.1601132 | Диск ведомый с пластинами в сб |
| 12 | 24 | 183.1601402 | Заклепка |
| 13 | 1 | 184.1601134 | Диск ведомый с кольцами демпфера |
| 14 | 12 | 184.1601135 | Пластина пружинная |
| 15 | 16 | 182.1601342 | Пластина нажимного диска |
| 16 | 4 | 257257-П2 | Заклепка |
| 17 | 4 | 252006-П2 | Шайба |
| 18 | 12 | 45 9348 1571 | Болт |
| 19 | 14 | 252136-П2 | Шайба |
| 20 | 1 | 183.1601090 | Диск нажимной с кожухом в сб |
| 21 | 4 | 182.1601343-10 | Болт нажимного диска |
| 22 | 1 | 182.1601122 | Кожух сцепления с пластинами в сб |
| 23 | 4 | 182.1601344 | Втулка |
| 24 | 1 | 182.1601360 | Кольцо упорное кожуха |
| 25 | 12 | 201464-П29 | Болт |
| 26 | 6 | 182.1601097 | Скоба |
| 27 | 12 | 182.1601364-50 | Втулка |
| 28 | 1 | 182.1601275 | Кольцо стопорное |
| 29 | 1 | 182.1601273 | Шайба пружинная |
| 30 | 1 | 182.1601115 | Пружина нажимная |
| 31 | 1 | 182.1601120 | Кольцо упорное |
| 32 | 1 | 183.1601093-10 | Диск нажимной |
| 33 | 1 | 250636-П29 | Гайка |
| 34 | 1 | 238-1601010-Б | Картер сцепления со втулками в сб |
| 35 | 1 | 236-1601030-А2 | Крышка люка картера верхняя |
| 36 | 12 | 252137-П2 | Шайба |
| 37 | 12 | 310214-П29 | Болт крепления картера сцепления |
| 38 | 1 | 236-1601215-Б | Вал выключения сцепления |
| 39 | 1 | 314004-П29 | Шпонка |
| 40 | 1 | 238Н-1601040 | Корпус уплотнителя вала |
| 41 | 1 | 238Н-1601042 | Кольцо уплотнительное |
| 42 | 1 | 238Н-1601044 | Кольцо |
| 43 | 2 | 236-1601216-Б2 | Втулка |
| 44 | 8 | 252139-П2 | Шайба |
| 45 | 8 | 310235-П29 | Болт |
| 46 | 8 | 252135-П2 | Шайба |
| 47 | 8 | 201454-П29 | Болт |
| 48 | 1 | 236-1601022-Б | Крышка люка картера нижняя |
| 49 | 1 | 183.1601203 | Вилка выключкния сцепления |
| 50 | 2 | 182.1601187 | Сухарь |
| 51 | 2 | 310213-П29 | Болт |
| 52 | 1 | 183.1601180-01 | Муфта выключения сцепления в сб |
| 53 | 1 | 182.1601183 | Кольцо предохранительное |
| 54 | 1 | 182.1601198-10 | Кольцо |
| 55 | 1 | 182.1601199-01 | Кольцо замковое |
| 56 | 1 | 183.1601197 | Кольцо стопорное |
| 57 | 1 | 183.1601195 | Шайба отражательная |
| 58 | 1 | 46 1214 0538 | Подшипник 70-117 |
| 59 | 1 | 182.1601193-02 | Втулка подшипника |
| 60 | 1 | 183.1601185-01 | Муфта выключения сцепления |
| 61 | 1 | 236-1601230-А | Шланг смазки подшипника в сб |
| 62 | 1 | 182.1601188 | Пружина муфты |
| 63 | 1 | 182.1601190 | Скоба пружины |
| 64 | 1 | 260316-П2 | Заглушка |
| 65 | 3 | 45 9167 5005 | Масленка 2.3.45 Ц6 |
| № | Количество | Номер по каталогу | Наименование |
|---|
| 1 | 1 | 46 1212 1626 | Шарикоподшипник 6-205К |
| 2 | 1 | 240-1307090 | Манжета в сб |
| 3 | 1 | 236-1701478-Б | Корпус манжеты |
| 4 | 1 | 311810-П2 | Гайка |
| 5 | 1 | 200-1701034 | Кольцо стопорное |
| 6 | 1 | 46 1294 5614 | Подшипник задний 170314Л |
| 7 | 1 | 236Н-1701027-Б | Вал первичный в сб |
| 8 | 1 | 236Н-1701030-В | Вал первичный |
| 9 | 2 | 236-1701043-Б | трубка маслоотводная |
| 10 | 2 | 238-1701122 | Шайба упорная |
| 11 | 1 | 238-1701121-10 | Втулка подшипника |
| 12 | 2 | 46 2583 2398 | Подшипник 664818Д |
| 13 | 1 | 238М-1701112 | Шестерня 1-ой передачивторичного вала |
| 14 | 1 | 236-1701150-Б2 | Синхронизатор 1-ой и 2-ой передач |
| 15 | 1 | 238-1701113 | Втулка распорная |
| 16 | 1 | 236-1701135 | Втулка |
| 17 | 1 | 238А-1701131 | Шестерня 2-ой передач и вторичного вала |
| 18 | 1 | 236-1701138 | Втулка |
| 19 | 1 | 238А-1701129 | Шестерня 4-ой передачи |
| 20 | 1 | 236-1701144-Г | Шайба упорная |
| 20 | 1 | 236-1701144-Д | Шайба упорная |
| 20 | 1 | 236-1701144-Е | Шайба упорная |
| 20 | 1 | 236-1701144-Ж | Шайба упорная |
| 21 | 1 | 236-1701151-А | Синхронизатор 3-ей и 4-ой передач |
| 22 | 1 | 46 2253 6674 | Подшипник передний вторичного вала 76-592708М1 |
| 23 | 2 | 236-1701067-А | Кольцо Б 40 |
| 24 | 1 | 238-1701140 | Шестерня заднего хода |
| 25 | 1 | 238-1701280 | Муфта включения заднего хода |
| 26 | 1 | 238М-1701282 | Втулка муфты |
| 27 | 1 | 238-17701280 | Кольцо пружинное упорное |
| 28 | 1 | 238-1701194 | Гайка кольцевая |
| 29 | 1 | 46 1274 7501 | Подшипник задний вторичного вала 50315А |
| 30 | 1 | 238-1701034 | Кольцо стопорное |
| 31 | 1 | 236-1701145-А | Шпонка шайбы |
| 32 | 5 | 314001-П | Шпонка |
| 33 | 1 | 238М-1701103 | Вал вторичный в сб |
| 34 | 1 | 238М-1701105 | Вал вторичный |
| 35 | 2 | 310067-П2 | Болт упорный |
| 36 | 1 | 238-1721033 | Шайба упорная промежуточного вала |
| 37 | 1 | 46 2113 0869 | Подшипник задний 3609 |
| 38 | 1 | 238Н-1701048 | Вал промежуточный |
| 39 | 4 | 314000-П | Шпонка |
| 40 | 1 | 238А-1701050 | Шестерня 1-ой передачи |
| 41 | 1 | 238-1701059 | Втулка распорная |
| 42 | 1 | 238А-1701051 | Шестерня 2-ой передачи |
| 43 | 1 | 238А-1701053 | Шестерня 4-ой передачи |
| 44 | 1 | 236-1701057-Б | Шестерня отбора мощности |
| 45 | 1 | 236Н-1701056-А | Шестерня постоянного зацепления |
| 46 | 1 | 236-1701063 | Кольцо Б 55 |
| 47 | 1 | 46 2213 4790 | Подшипник передний 6-42308АК |
| 48 | 1 | 238-1701082 | Шестерня заднего хода промежуточная |
| 49 | 1 | 46 2532 1821 | Подшипник 64907К |
| 50 | 1 | 238-1701092 | Ось шестерни |
| 51 | 1 | 45 9824 0265 | Шпонка 5*10 |
| № | Количество | Номер по каталогу | Наименование |
|---|
| 1 | 1 | 238-1702060 | Шток вилки переключения заднего хода |
| 2 | 1 | 236-1702028 | Головка штока вилки |
| 3 | 5 | 236-1702025 | Винт установочный |
| 4 | 1 | 238-1702053 | Головка штока вилки |
| 5 | 2 | 236-1702129 | Предохранитель заднего хода |
| 6 | 1 | 238-1702014 | Прокладка |
| 7 | 1 | 238-1702015-Б | Крышка верхняя |
| - | 1 | 238-1702012 | Крышка верхняя в сб |
| 8 | 1 | 236-1702132 | Стакан пружины |
| 9 | 1 | 236-1702127-А | Пружина |
| 10 | 4 | 216258-П29 | Шпилька |
| 11 | 4 | 46 9118 6660 | Шарик замка штоков Б 9,525-100 |
| 12 | 1 | 236-1702087 | Штифт замка штоков вилок |
| 13 | 1 | 316172-П29 | Пробка |
| 14 | 4 | 252006-П29 | Шайба |
| 15 | 4 | 252136-П2 | Шайба |
| 16 | 4 | 250513-П29 | Гайка |
| 17 | 1 | 236-1702122 | Прокладка |
| 18 | 1 | 236-1702170-А | Сапун |
| 19 | 2 | 313407-П29 | Штифт верхней крышки |
| 20 | 1 | 262522-П2 | Пробка |
| 21 | 12 | 310013-П29 | Болт |
| 22 | 12 | 252136-П2 | Шайба |
| 23 | 1 | 236-1702027 | Вилка переключения 1-ой и 2-ой передачи |
| 24 | 1 | 236-1702033 | Вилка переключения 3-ей и 4-ой передач |
| 25 | 3 | 46 9118 7960 | Шарик стопорный Б 12,7-100 |
| 26 | 3 | 236-1702106 | Пружина |
| 27 | 1 | 238-1702050 | Вилка переключения заднего хода |
| 28 | 1 | 238-1702074 | Шток вилки переключения 1-ой и 2-ой передач |
| - | 2 | 258250-П29С | Шплинт -проволока |
| 29 | 1 | 238-1702064 | Шток вилки переключения 1-ой и 2-ой передач |
| 30 | 3 | 260310-П29 | Заглушка |
| - | 1 | 238Б-1702114 | Наконечник рычага переключения с опорой в сб, только для КП ЯМЗ 238ВК7 на а/м КрАЗ |
