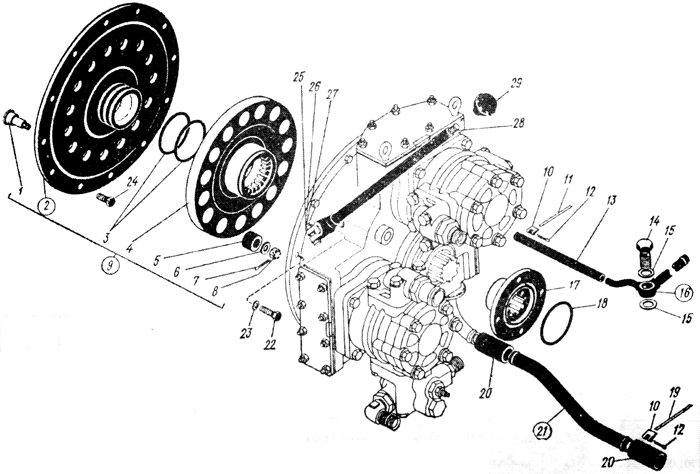

![Установка редуктора с полужесткой муфтой Трактор К 700 A Установка редуктора с полужесткой муфтой Трактор К 700 A](http://www.expodiesel.ru//img/tractor/tractor/3/18.png)
1 | - | 701.00.16.000-2 | - | Установка редуктора с полужесткой муфтой |
2 | 9 | 701.00.16.010-2*2 | 1 | Муфта полужесткая |
3 | 16 | 701.00.16.030*3 | 1 | Угольник поворотный |
4 | 2 | 701.00.16.014-2*4 | 1 | Диск |
5 | 21 | 701.00.16.015*5 | 1 | Труба |
6 | 28 | 700А.00.16.100 | 1 | Рычаг |
7 | 4 | 700А.00.16.024 | 1 | Муфта |
8 | 17 | 700А.00.16.026 | 1 | Фланец |
9 | 1 | 700.00.16.016 | 15 | Палец |
10 | 5 | 700.00.16.017 | 15 | Амортизатор |
11 | 15 | 700.17.01.413 | 2 | Прокладка |
12 | 14 | 700.17.24.023-2 | 1 | Болт зажимной |
13 | 29 | 700.37.00.011-1 | 1 | Шар |
14 | 13 | 1 | Рукав 12 Х 20-16 ГОСТ 10362-76 1 = 300 мм | |
15 | 20 | 2 | Рукав 3 Х 42-16 ГОСТ 10362-76 1 = 120 мм | |
16 | 3 | 2 | Кольцо У-105 Х 100-3 ГОСТ 18829-73 | |
17 | 18 | 1 | Кольцо У-110 Х 105-3 ГОСТ 18829-73 | |
18 | 25 | 1 | Болт 3М10 Х 50 ГОСТ 7811-70 | |
19 | 24 | 12 | Болт М12 Х 30 ГОСТ 7808-70 | |
20 | 22 | 12 | Болт М12 Х 45 ГОСТ 7808-70 |
