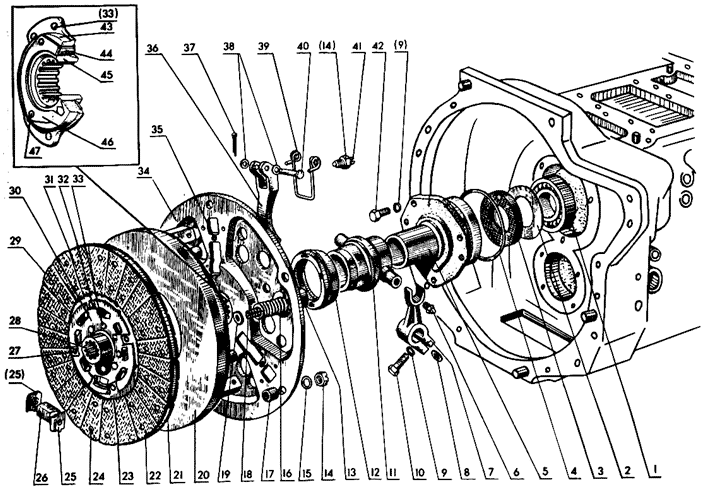

1 | 70-1601060 | 1 | Кронштейн отводки (1-5) | |
2 | 70-1601090 | 1 | Диски (13, 16, 18-20, 34-42) | |
3 | 70-1601130 | 1 | Диск сцепления (21-33) | |
4 | 50-1601180 | 1 | Отводка (11, 12) | |
5 | 70-1601120 | 1 | Диск опорный (34, 35, 43-46) | |
6 | 1 | 4 | Подшипник 210 ГОСТ 8338-75 | |
7 | 2 | 50-1601319 | 1 | Шайба маслоотражательная |
8 | 3 | КФА 50х70 | 1 | Манжета 2-50х70-4 ГОСТ 8752-70 (входит в дет. 50-1601172А) |
9 | 4 | 1 | Кольцо 110-115-30-1-4 | |
10 | 5 | 50-1601172-А | 1 | Кронштейн отводки |
11 | 6 | 1 | Масленка 1.1.Ц6 ГОСТ 19853-74 | |
12 | 7 | 50-1601203 | 2 | Вилка |
13 | 8 | 50-1601218 | 4 | Шпонка |
14 | 9 | 4 | Шайба 10 ОТ ОСТ 37.001.115-74 | |
15 | 10 | 5 | Болт М10-6gx30.88.35.019 ГОСТ 7796-70 | |
16 | 11 | 50-1601185 | 1 | Отводка |
17 | 12 | 1 | Подшипник упорный 986714 КС 17 | |
18 | 13 | 50-1601072 | 12 | Стакан пружины |
19 | 14 | 6 | Гайка М12х1,25.6Н6.019 ГОСТ 5915-70 | |
20 | 15 | 6 | Шайба 12 ОТ ОСТ 37.001.115-75 | |
21 | 16 | 77.55.121-1 | 12 | Пружина наружная |
22 | 17 | 70-1601074 | 6 | Втулка |
23 | 18 | 77.55.230 | 12 | Пружина внутренняя |
24 | 19 | 70-1601092 | 12 | Шайба изоляционная |
25 | 20 | 70-1601093 | 1 | Диск нажимной |
26 | 21 | 70-1601133 | 1 | Диск ведомый |
27 | 22 | 70-1601138 | 2 | Накладка сцепления |
28 | 23 | 50-1601043-К | 1 | Диск поддерживающий |
29 | 24 | 12 | Заклепка 4х6 ОН 025-181-63 | |
30 | 25 | 70-1601161 | 16 | Пластина опорная |
31 | 26 | 70-1601071 | 8 | Демпфер |
32 | 27 | 50-1601326-К | 4 | Палец упорный |
33 | 28 | 50-1601142-К | 1 | Ступица диска |
34 | 29 | 50-1601044-В | 6 | Пластина |
35 | 30 | 50-1601046-К | 2 | Диск ограничительный |
36 | 31 | 48 | Заклепка 2-4х6-620 ГОСТ 12642-67 | |
37 | 32 | 4 | Заклепка 6х10.01.019 ГОСТ 10300-68 | |
38 | 33 | 14 | Заклепка 8х22.01.019 ГОСТ 10299-68 | |
39 | 34 | 70-1601125 | 1 | Диск опорный |
40 | 35 | 70-1601123* | 3 | Штифт опорный |
41 | 36 | 70-1601094 | 3 | Рычаг отжимной |
42 | 37 | 3 | Шплинт 3,2х18-001 ГОСТ 397-66 | |
43 | 38 | 6 | Шайба 8.01.019 ГОСТ 11371-78 | |
44 | 39 | 50-1601083-Б | 3 | Пружина рычага |
45 | 40 | 3 | Палец 8х65 ОН 025-196-68 | |
46 | 41 | 50-1601098 | 3 | Винт регулировочный |
47 | 42 | 3 | Болт М10-6gx25.88.35.019 ГОСТ 7796-70 | |
48 | 43 | 70-1601051* | 1 | Ступица |
49 | 44 | 70-1601091 | 12 | Демпфер |
50 | 45 | 70-1601053 | 1 | Втулка |
51 | 46 | 70-1601062 | 2 | Шайба |
52 | 47 | 3 | Заклепка 6х30.01.019 ГОСТ 10300-68 |
