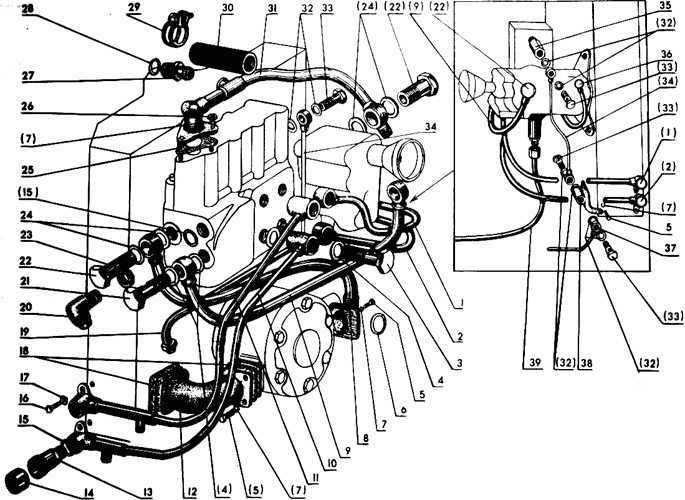

1 | 40-4607065-А | 2 | Шланг сцепки (18-20) | |
2 | 1 | 50-4607110 | 1 | Труба |
3 | 2 | 50-4607115 | 1 | Труба |
4 | 3 | 50-4607031 | 2 | Болт |
5 | 4 | 40-4607038-А | 12 | Шайба |
6 | 5 | 16 | Болт М8-6gx25.88.35.019 ГОСТ 7796-70 | |
7 | 6 | 1 | Кольцо 035-040-30-1-4 ГОСТ 9833-73 | |
8 | 7 | 30 | Шайба 8Т ОСТ 37.001.115-75 | |
9 | 8 | 70-4607075 | 1 | Труба |
10 | 9 | 70-4607020 | 1 | Труба |
11 | 10 | 70-4607130 | 1 | Труба |
12 | 11 | 70-4607120 | 1 | Труба |
13 | 12 | 70-4607096 | 1 | Патрубок |
14 | 13 | 3057-4616330 | 4 | Корпус левый |
15 | 14 | 50-4607039-А | 6 | Колпак |
16 | 15 | 7 | Кольцо 017-022-30-2-2 ГОСТ 9833-73 | |
17 | 16 | 7 | Болт М8-6gx35.88.35.019 ГОСТ 7796-70 | |
18 | 17 | 50-3401092 | 4 | Шайба |
19 | 18 | 50-4607097 | 4 | Прокладка |
20 | 19 | 50-4607035-А | 1 | Труба |
21 | 20 | 40-3405061-А | 1 | Штуцер М20х1,5 |
22 | 21 | 40-4607051 | 1 | Болт |
23 | 22 | 40-4607037 | 3 | Болт |
24 | 23 | 40-3405062 | 1 | Гайка |
25 | 24 | 40-4607033-А | 6 | Шайба |
26 | 25 | 40-4607018 | 1 | Прокладка |
27 | 26 | 3 | Гайка М8.6Н.6.019 ГОСТ 5915-70 | |
28 | 27 | 85-1607034 | 1 | Штуцер |
29 | 28 | 1 | Кольцо 035-040-30-2-2 ГОСТ 9833-73 | |
30 | 29 | ХС-31-П8 | 2 | Хомут |
31 | 30 | 50-4607063-Б2 | 1 | Шланг |
32 | 31 | 70-4607010 | 1 | Труба |
33 | 32 | Д18-055А | 8 | Кольцо |
34 | 33 | Д18-051 | 4 | Болт |
35 | 34 | 80-4607310А | 1 | Труба |
36 | 35 | 80-4607142 | 1 | Штуцер |
37 | 36 | 40-4607032 | 7 | Болт |
38 | 37 | 80-4607200 | 1 | Труба |
39 | 38 | 80-4607320-А1 | 1 | Кронштейн |
40 | 39 | 70-4607170 | 1 | Труба |
