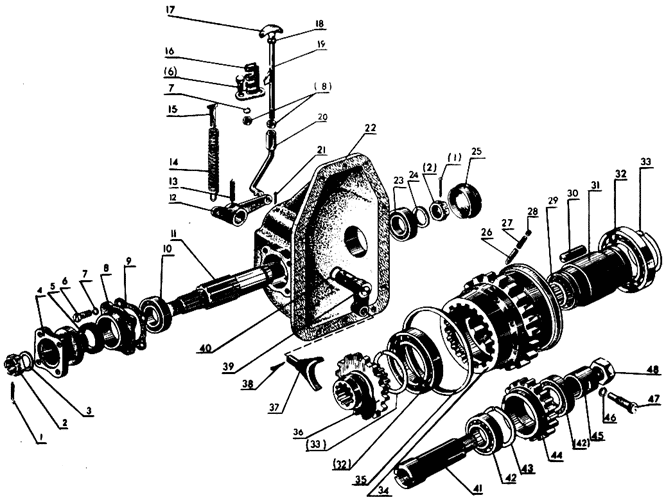

1 | 72-1802020 | 1 | Коробка раздаточная (1-48) | |
2 | 72-1802060 | 1 | Шестерня с обгонной муфтой (26-35) | |
3 | 52-1802094РН* | 1 | Ось (41-48) | |
4 | 52-1802095-Б | 1 | Шестерня промежуточная (42-44) | |
5 | 52-1802100 | 1 | Корпус (5, 8) | |
6 | 52-1802110-А* | 1 | Комплект роликов (26-28, 30) | |
7 | 72-1802125РБ* | 1 | Шестерня | |
8 | 1 | 2 | Шплинт 4х25.019 ГОСТ 397-79 | |
9 | 2 | 70-3003032 | 2 | Гайка |
10 | 3 | 52-1802079 | 1 | Шайба |
11 | 4 | 52-1802070 | 1 | Фланец |
12 | 5 | 1 | Манжета 2.2.38х58-1 ГОСТ 8752-79 | |
13 | 6 | 4 | Болт М8-6gx25.88.35.019 ГОСТ 7796-70 | |
14 | 7 | 4 | Шайба 8Т ОСТ 37.001.115-75 | |
15 | 8 | 52-1802073 | 1 | Корпус |
16 | 9 | 52-1802074 | 1 | Прокладка |
17 | 10 | 1 | Подшипник 306К5 ГОСТ 8338-75 | |
18 | 11 | 72-1802063 | 1 | Вал |
19 | 12 | 52-1802082 | 1 | Рычаг |
20 | 13 | 1 | Штифт 10х40 ГОСТ 14229-78 | |
21 | 14 | 50-1605152 | 1 | Пружина |
22 | 15 | 72-1802106 | 1 | Петля |
23 | 16 | 72-1802150 | 1 | Стойка |
24 | 17 | 50-1310136 | 1 | Рукоятка |
25 | 18 | 1 | Гайка М8-6Н.6.019 ГОСТ 5915-70 | |
26 | 19 | 82-1802170-01 | 1 | Тяга |
27 | 20 | 72-1802135 | 1 | Тяга |
28 | 21 | 1 | Шплинт 3,2х18.019 ГОСТ 397-79 | |
29 | 22 | 52-1802065-А | 1 | Корпус |
30 | 23 | 1 | Подшипник 305А ГОСТ 8338-75 | |
31 | 24 | 72-1802064 | 1 | Шайба |
32 | 25 | 52-1802076 | 1 | Крышка |
33 | 26 | 52-1802069-Б | 16 | Штифт |
34 | 27 | 52-1802066-А | 16 | Пружина |
35 | 28 | 52-1802111 | 6 | Пробка |
36 | 29 | 70-1601082 | 2 | Шайба |
37 | 30 | 52-1802077 | 8 | Ролик |
38 | 52-1802077РН* | 8 | Ролик | |
39 | 31 | 72-1802062А2 | 1 | Втулка |
40 | 32 | 2 | Подшипник 115 ГОСТ 8338-75 | |
41 | 33 | 52-1802102 | 2 | Кольцо |
42 | 34 | 52-1802061-А | 1 | Шестерня |
43 | 35 | 52-1802067 | 2 | Обойма |
44 | 36 | 72-1802068 | 1 | Шестерня |
45 | 37 | 52-1802084 | 1 | Вилка |
46 | 38 | 1 | Шплинт 4х22 ГОСТ 397-79 | |
47 | 39 | 52-1802080-Б1 | 1 | Валик с рычагом |
48 | 40 | 1 | Кольцо 02-025-30-1-4 | |
49 | 41 | 52-1802094 | 1 | Ось |
50 | 42 | 2 | Подшипник 7306А ГОСТ 333-71 | |
51 | 43 | 52-1802097 | 2 | Кольцо |
52 | 44 | 52-1802091 | 1 | Шестерня |
53 | 45 | 52-1802092-Б | 1 | Втулка |
54 | 46 | 1 | Шайба 12 ОТ ОСТ 37.001.115-76 | |
55 | 47 | 52-1802093 | 1 | Винт |
56 | 48 | 72-1802128 | 1 | Гайка |
52-1802066 Раздаточная коробка МТЗ-80 устройство и работа. реферат на тему раздаточной коробки трактора МТЗ-80.
-
