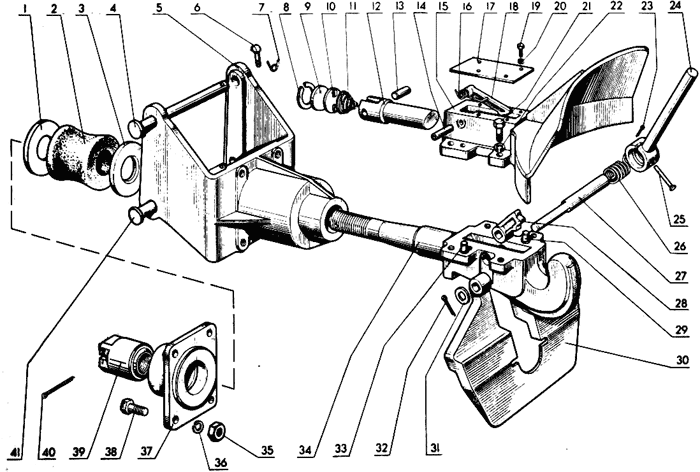

1 | 70-2805005 | 1 | Буксирное устройство (состоит: 70-2805015, поз. 1-7, 37, 39, 41) | |
2 | 70-2805015 | 1 | Буксир (состоит: 70-2805020, 70-2805025, поз. 21, 22) | |
3 | 70-2805020 | 1 | Крюк (состоит: 23-34) | |
4 | 70-2805025 | 1 | Корпус (состоит: 8-20) | |
5 | 1 | 70-2805053 | 1 | Фланец |
6 | 2 | 130-2805215-Б | 1 | Буфер |
7 | 3 | 70-2805054 | 1 | Фланец |
8 | 4 | Н70-2805071 | 1 | Палец |
9 | 5 | 70-2805011-Б | 1 | Кронштейн |
10 | 6 | А61.05.005 | 2 | Чека |
11 | 7 | А61.05.004 | 2 | Кольцо |
12 | 8 | 1 | Кольцо В42 ГОСТ 13942-68 | |
13 | 9 | 70-2805047 | 1 | Заглушка |
14 | 10 | 70-2805027 | 1 | Шайба |
15 | 11 | 70-2805048 | 1 | Пружина |
16 | 12 | 70-2805044 | 1 | Палец |
17 | 13 | 70-2805037 | 1 | Палец |
18 | 14 | 70-2805036 | 1 | Штифт |
19 | 15 | 70-2805030 | 1 | Корпус |
20 | 16 | 70-2805046 | 1 | Пружина |
21 | 17 | 70-2805034 | 1 | Пластина |
22 | 18 | 70-2805049 | 1 | Упор |
23 | 19 | 4 | Болт М6-6gx14.88.35.019 ГОСТ 7798-70 | |
24 | 20 | 4 | Шайба 6Т ОСТ 37.001.115-75 | |
25 | 21 | 4 | Болт М12-6gx30.88.019 ГОСТ 7798-70 | |
26 | 22 | 4 | Шайба 12Т ОСТ 37.001.115-75 | |
27 | 23 | 1 | Шплинт 3,2х18,016 ГОСТ 397-66 | |
28 | 24 | 70-2805050 | 1 | Рукоятка |
29 | 25 | 1 | Палец 8х65.016 ОСТ 37.001.163-75 | |
30 | 26 | 70-2805024 | 1 | Пружина |
31 | 27 | 70-285023 | 1 | Ось |
32 | 28 | 70-2805022 | 1 | Рычаг |
33 | 29 | 52-2308094 | 2 | Штифт |
34 | 30 | 70-2805040 | 1 | Ловитель |
35 | 31 | 70-2805026 | 1 | Шайба |
36 | 32 | 1 | Шплинт 3,2х25,016 ГОСТ 397-66 | |
37 | 33 | 12-12-306 | 2 | Кольцо |
38 | 34 | 70-2805021 | 1 | Крюк (состоит: 23-34) |
39 | 35 | 4 | Гайка М16-6Н.6.019 ГОСТ 5915-70 | |
40 | 36 | 4 | Шайба 16 ОТ ОСТ 37.001.115-75 | |
41 | 37 | 70-2805052-Б | 1 | Крышка |
42 | 38 | 4 | Болт М16-6gx50.88.35.019 ГОСТ 7796-70 | |
43 | 39 | 70-2805056 | 1 | Гайка |
44 | 40 | 1 | Шплинт 6,3х63.016 ГОСТ 397-79 | |
45 | 41 | Н70-2805071-01 | 1 | Палец |
буксировочне устройство с автоматом сцепкы на мтз\ буксирное устройство МТЗ-80 трактор мтз 80. мехонизм задней сцепки мтз 80-82
-
