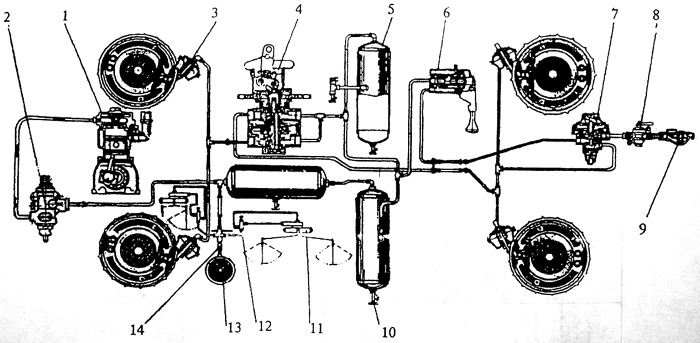

Схема пневматической системы Трактор К 700 A

Схема пневматической системы Трактор К 700 A

115336-35090121Компрессор
22100-3512010 700А.2300220-1Г4 тип 301Регулятор давления
33(193519310) ОСТ.37001.228-804Тормозная камера
44100-35140081Кран тормозной двухсекционный с рычагом
55700.35.13.000-13Баллон воздушный
66100-35370101Кран тормозной обратного действия с ручным управлением
77100-35221101Клапан управления тормозами прицепа с обновленным приводом
88700.35.00.130-11Разобщительный кран КР-20-3520010 ТУ 37.306.359-77
99700.35.00.140-11Соединительная головка тип "А" ОСТ 37.001.441-86
1010700А.35.00.220 Г44Кран ВП5А-3520010 ОСТ 37.001241-81
1111СЛ-440М2Стеклоочиститель
12122Вентили стеклоочистителей
13131Указатель давления
14141Датчик давления
